Rắc Co Hơi Là Gì? Cấu Tạo, Nguyên Lý & Cách Chọn Phụ Kiện Chuẩn Kỹ Thuật

Meta Description: Tìm hiểu toàn tập về phụ kiện đường ống: cấu tạo, nguyên lý, phân loại rắc co ren - hàn, so sánh rắc co inox và thép kèm hướng dẫn chọn phụ kiện đường ống hơi tối ưu nhất.

Trong thiết kế và vận hành hệ thống đường ống hơi nóng công nghiệp, công tác bảo trì, kiểm tra hay thay thế các thiết bị như van hơi, bẫy hơi, đồng hồ đo luôn là một bài toán hóc chuẩn bị trước. Nếu chỉ sử dụng các mối nối cố định hoặc nối ren thông thường, việc tháo rời một linh kiện nhỏ đôi khi đòi hỏi phải cắt ống hoặc tháo dỡ cả một tuyến ống phức tạp.

Lúc này, phụ kiện đường ống đóng vai trò là một giải pháp kết nối linh hoạt không thể thay thế. Phụ kiện nhỏ bé này không chỉ bảo vệ tính toàn vẹn của đường ống mà còn giúp giảm thiểu thời gian dừng máy (downtime), đảm bảo hệ thống gia nhiệt hoạt động liên tục và an toàn.

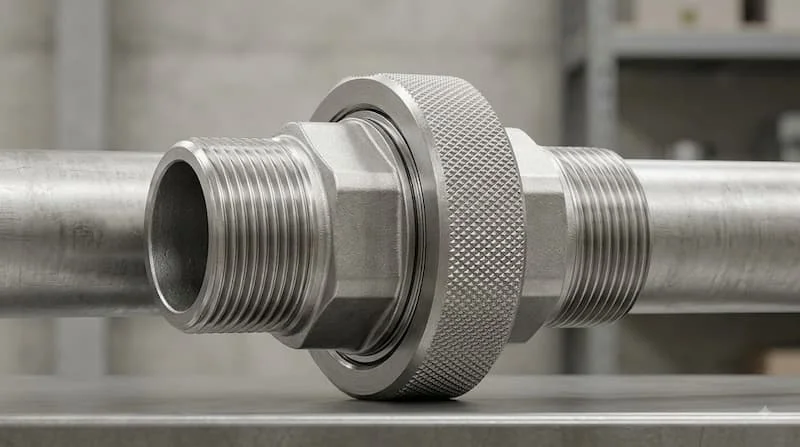

Rắc Co Hơi Là Gì?

Phụ kiện đường ống là phụ kiện nối ống chuyên dụng được thiết kế cho hệ thống đường ống hơi nóng, cho phép kết nối và tháo rời hai đoạn ống hoặc thiết bị một cách thuận tiện mà không cần xoay toàn bộ đường ống. Được chế tạo từ các vật liệu chịu nhiệt, chịu áp cao như inox hoặc thép đúc, rắc co dùng cho hơi giúp tối ưu hóa quá trình lắp đặt, bảo trì và kiểm tra định kỳ trong môi trường vận hành khắc nghiệt.

Để hiểu đúng về phụ kiện đường ống hơi này, bạn cần nắm rõ ba bản chất kỹ thuật cốt lõi:

• Bản chất kết nối tháo lắp: Khác với măng xông hay hàn nối đầu (butt-weld), "rắc co" là dạng khớp nối tháo lắp cơ học nhanh nhờ cơ cấu đai ốc trung gian.

• Thiết kế cho môi chất hơi: "phụ kiện đường ống" được tuyển chọn khắt khe hơn hẳn so với rắc co dùng cho nước. Sản phẩm phải đáp ứng cấp chịu áp (Pressure Rating) và cấp chịu nhiệt (Temperature Rating) phù hợp với hơi saturated (bão hòa) hoặc superheated (quá nhiệt).

• Đa dạng kiểu kết nối: Tùy thuộc vào thiết kế áp lực của tuyến ống, phụ kiện đường ống có thể sử dụng kiểu kết nối ren (NPT, BSPT) hoặc kiểu nối hàn (Socket Weld / Butt Weld).

Lưu ý kỹ thuật quan trọng: Tuyệt đối không mặc định mọi loại rắc co bán trên thị trường đều có thể dùng cho hơi. Việc dùng sai phụ kiện không chịu được nhiệt/áp của hệ thống hơi có thể dẫn đến rò rỉ nghiêm trọng hoặc văng bắn gây mất an toàn lao động.

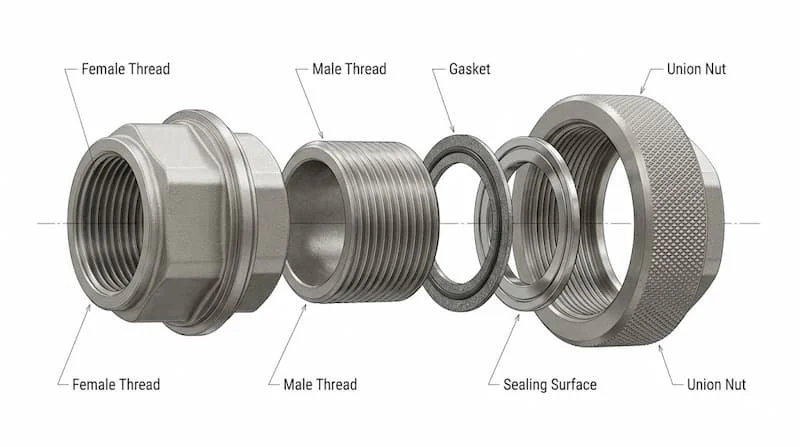

Cấu Tạo Của phụ kiện đường ống

Mặc dù có vẻ ngoài khá gọn nhẹ, một bộ phụ kiện đường ống tiêu chuẩn được gia công cơ khí rất chính xác nhằm đảm bảo độ kín khít tuyệt đối dưới áp lực cao. Cấu tạo cơ bản gồm 4 phần chính:

• Thân rắc co (Bộ phận nối nam/nữ - Male/Female ends): Gồm hai bộ phận riêng biệt được gắn cố định vào hai đầu đường ống cần nối. Một đầu thường có gờ tròn (ball/spherical seat) và đầu còn lại có mặt tựa tương ứng để khớp chặt vào nhau.

• Đai ốc rắc co (Union Nut): Chi tiết dạng đai ốc bao bên ngoài, giữ nhiệm vụ trượt qua một đầu thân và ren trực tiếp vào đầu thân còn lại. Khi siết đai ốc, lực ép dọc trục sẽ kéo hai đầu kết nối ép chặt vào nhau.

• Đầu kết nối với đường ống: Tùy thuộc vào loại sản phẩm, phần đầu tiếp xúc với ống có thể là ren trong, ren ngoài, đầu hàn socket (hàn lồng) hoặc đầu hàn cắm.

• Bề mặt làm kín (Sealing Surface): Là nơi hai phần thân rắc co tiếp xúc trực tiếp. Bề mặt này thường được gia công độ bóng cao dạng mặt cầu - mặt nón (Ground Joint / Spherical Seat) để tự làm kín kim loại - kim loại (Metal-to-Metal) mà không cần gioăng, hoặc gia công rãnh đặt gioăng.

• Gioăng làm kín (Gasket - nếu có): Một số dòng rắc co mặt phẳng (Flat Seat) sử dụng thêm gioăng đệm chịu nhiệt chuyên dụng như gioăng chì Graphite, PTFE gia cường hoặc gioăng kim loại Spiral Wound để chịu được hơi nóng nhiệt độ cao.

Nguyên Lý Hoạt Động Của phụ kiện đường ống

Về mặt cơ học, nguyên lý vận hành của phụ kiện đường ống rất đơn giản nhưng mang lại hiệu quả cực kỳ lớn cho thao tác thi công:

Quy trình lắp đặt kín áp

Khi tiến hành nối hai đoạn ống, hai phần thân của rắc co được siết chặt hoặc hàn cố định vào từng đầu ống. Đai ốc rắc co được lồng vào trước. Khi đưa hai đầu ống lại gần nhau, đai ốc được vặn vào ren của phần thân đối diện. Quá trình siết đai ốc tạo ra một lực ép cơ học cực lớn, nén chặt hai bề mặt làm kín lại với nhau, chặn đứng khả năng xì hơi ra ngoài.

Quy trình tháo dỡ bảo trì

Khi cần tháo một thiết bị (như bẫy hơi hoặc van chặn) ra để sửa chữa:

1. Cô lập tuyến ống bằng van khóa và xả sạch áp suất dư, chờ đường ống nguội.

2. Dùng mỏ lết hoặc cờ-lê nới lỏng đai ốc rắc co.

3. Tách đai ốc ra khỏi ren, lúc này hai phần thân rắc co tự động tách rời.

4. Kỹ thuật viên có thể nhấc trực tiếp đoạn ống hoặc thiết bị ra ngoài mà không cần phải xoay hay nới lỏng bất kỳ đoạn ống cố định nào khác trong hệ thống.

Phụ kiện đường ống Có Những Loại Nào?

Để lựa chọn đúng phụ kiện cho từng vị trí trên sơ đồ hệ thống hơi, bạn cần phân loại rắc co theo kiểu kết nối và vật liệu chế tạo.

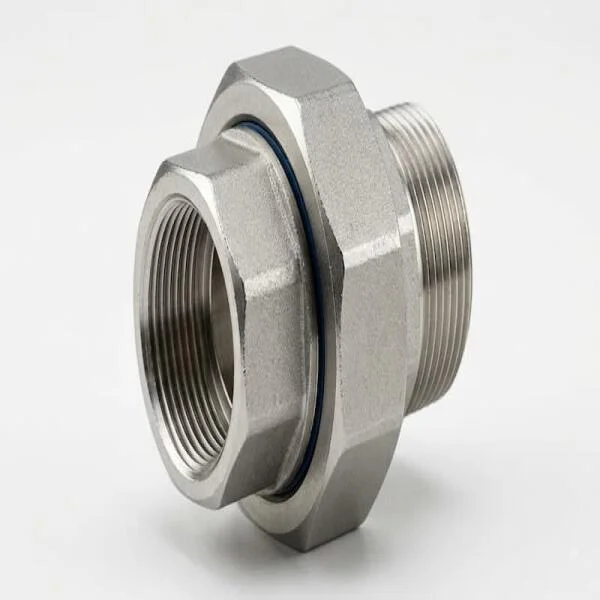

1. Rắc co ren (Threaded Union)

Loại này có hai đầu được gia công ren tiêu chuẩn (ren trong NPT hoặc BSPT).

• Ưu điểm: Lắp đặt siêu nhanh, tháo dỡ cực kỳ linh hoạt, không yêu cầu thợ có tay nghề hàn.

• Nhược điểm: Giới hạn áp suất làm việc thấp hơn loại hàn; nếu rung động mạnh có thể có nguy cơ nới lỏng ren.

• Ứng dụng: Thường dùng cho đường ống hơi kích thước nhỏ (DN15 đến DN50), áp suất trung bình và thấp.

2. Rắc co hàn (Socket Weld / Butt Weld Union)

Được kết nối cố định với đường ống bằng phương pháp hàn lồng (Socket Weld) hoặc hàn đối đầu (Butt Weld).

• Ưu điểm: Kết nối cực kỳ chắc chắn, chịu được áp suất rất cao (Class 3000, Class 6000), không lo rò rỉ tại vị trí mối nối ống.

• Nhược điểm: Đòi hỏi kỹ thuật hàn chuẩn xác; khi lắp đặt ban đầu tốn nhiều thời gian hơn rắc co ren.

• Ứng dụng: Sử dụng trong các tuyến ống hơi chính, đường ống hơi áp lực cao trong nhà máy, nhà máy nhiệt điện.

3. Phân loại theo vật liệu chế tạo

• Rắc co inox (Stainless Steel 304/316): Chịu nhiệt tốt, chống ăn mòn hóa học xuất sắc, bề mặt sáng bóng, chuyên dùng cho hơi thực phẩm, dược phẩm, hóa chất.

• Rắc co thép đúc/thép áp lực (A105 / Carbon Steel): Khả năng chịu áp lực và nhiệt độ tuyệt vời, giá thành tối ưu, dùng cho hệ thống hơi nóng công nghiệp hạng nặng.

• Rắc co gang/đồng: Chỉ sử dụng cho một số hệ thống hơi áp suất rất thấp hoặc đường nước ngưng.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn phụ kiện đường ống

Để đảm bảo mua đúng phụ kiện đường ống hơi chất lượng và tương thích 100% với hệ thống, các kỹ sư M&E và phòng vật tư cần rà soát kỹ các thông số sau:

• Kích thước danh nghĩa (DN / Inch): Trải dài từ các size nhỏ DN15 (1/2"), DN20 (3/4"), DN25 (1") cho đến DN32, DN40, DN50 (2"). Các dòng phụ kiện đường ống dạng ren hiếm khi dùng cho đường ống lớn hơn DN50.

• Kiểu kết nối: Ren trong (NPT/BSPT), ren ngoài, hay đầu hàn lồng (SW - Socket Weld).

• Vật liệu chế tạo: Inox 304, Inox 316, Thép rèn A105, Thép carbon.

• Áp suất làm việc (Pressure Rating): Phải chọn class chịu áp phù hợp như Class 150, Class 300, Class 3000 hay Class 6000.

• Nhiệt độ làm việc (Temperature Rating): Đây là thông số tử huyệt của hệ thống hơi. Phụ kiện phải chịu được nhiệt độ hơi bão hòa (thường từ 150°C - 300°C trở lên).

• Tiêu chuẩn chế tạo: Tuân theo các tiêu chuẩn quốc tế như ASME B16.11 (cho rắc co áp lực cao), BS 21, ISO 7-1.

Vì Sao Không Nên Dùng Rắc Co Nước Thông Thường Cho Hệ Thống Hơi?

Một trong những sai lầm nguy hiểm nhất của thợ thi công là tiện tay sử dụng rắc co dùng cho nước (loại bằng đồng, gang thường hoặc inox mỏng Class 150 nhẹ) để lắp vào đường ống hơi.

Môi chất hơi nước có đặc tính hoàn toàn khác với nước lạnh: nhiệt độ cao làm kim loại giãn nở nhiệt mạnh, đồng thời áp suất hơi bão hòa luôn tích tụ năng lượng rất lớn. Khi dùng sai rắc co nước cho đường hơi, các hậu quả nghiêm trọng sẽ xảy ra:

• Hỏng gioăng làm kín: Gioăng cao su (NBR, EPDM) trong rắc co nước sẽ bị nóng chảy, nhão ra hoặc giòn gãy chỉ sau vài giờ tiếp xúc với hơi nóng, gây ra tình trạng rò rỉ xì hơi liên tục.

• Biến dạng ren và bề mặt nối: Lực giãn nở nhiệt không đều khiến đai ốc rắc co nước bị trượt ren hoặc nứt vỡ.

• Nguy cơ tai nạn lao động: Rò rỉ hơi ở nhiệt độ và áp suất cao có thể gây bỏng nặng cho công nhân vận hành và thất thoát năng lượng lớn cho nhà máy.

Do đó, bắt buộc phải chọn rắc co chuyên dụng có datasheet ghi rõ khả năng chịu nhiệt và áp suất dành cho môi chất STEAM (hơi nước).

Rắc Co Inox Và Rắc Co Thép – Loại Nào Phù Hợp?

Cả rắc co inox và rắc co thép đúc đều là những đại diện xuất sắc cho hệ thống hơi nóng. Việc lựa chọn loại nào phụ thuộc vào bài toán kinh tế và môi trường vận hành thực tế:

Lời khuyên từ chuyên gia: Không nên mặc định inox luôn tốt hơn thép. Nếu hệ thống của bạn là lò hơi công nghiệp tiêu chuẩn, đường ống thép carbon chịu áp Class 3000 thì việc dùng rắc co thép A105 sẽ đồng bộ về mặt cơ lý tính và tiết kiệm chi phí hơn rất nhiều so với dùng rắc co inox.

Phụ kiện đường ống Khác Gì So Với Nối Ren Thông Thường?

Nhiều người thường thắc mắc tại sao không dùng măng xông ren hay kép ren cho rẻ mà lại phải dùng phụ kiện đường ống? Sự khác biệt nằm ở tư duy thiết kế và khả năng tháo lắp bảo trì:

• Nối ren thông thường (Măng xông, kép ren): Là khớp nối cứng. Khi muốn tháo một chiếc [chèn link: bay-hoi-dong-tien] nằm ở giữa tuyến ống được nối ren, bạn buộc phải xoay toàn bộ thiết bị đó. Nếu thiết bị đã bị vướng các góc ống hoặc bị cố định hai đầu, bạn không thể tháo ra trừ khi cắt đứt đường ống.

• phụ kiện đường ống: Nhờ có cấu tạo 3 phần tách rời và cơ cấu đai ốc tự do, rắc co tạo ra một điểm "ngắt" linh hoạt. Bạn chỉ cần đứng tại chỗ, dùng cờ-lê tháo đai ốc ra là thiết bị lập tức rời khỏi tuyến ống mà không cần xoay hay tác động đến các đoạn ống xung quanh.

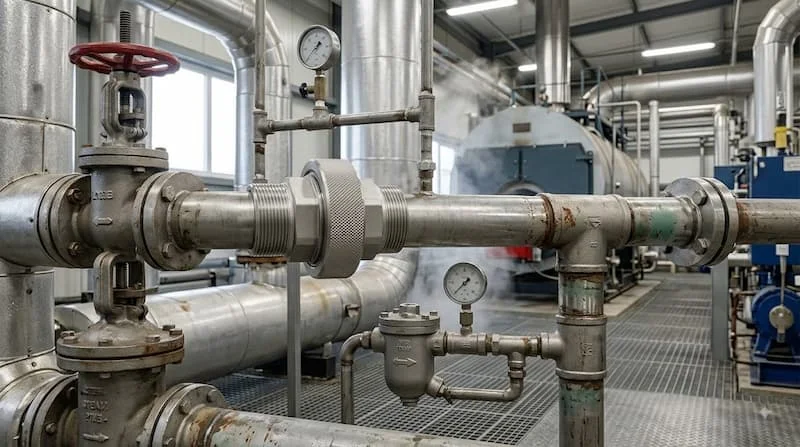

Rắc Co Hơi Được Sử Dụng Ở Đâu?

Nhờ tính tiện lợi cao trong công tác bảo trì, phụ kiện đường ống hiện diện tại hầu hết các vị trí chiến lược trên sơ đồ đường ống hơi:

• Kết nối van hơi công nghiệp: Lắp ngay trước hoặc sau các dòng van chặn, van giảm áp hơi để dễ dàng tháo van đi hiệu chuẩn, bảo dưỡng.

• Cụm kết nối bẫy hơi (Steam Trap Station): Bẫy hơi là thiết bị dễ bị kẹt rác, ngưng tụ nước cần vệ sinh thường xuyên. Việc lắp rắc co hai đầu bẫy hơi là tiêu chuẩn bắt buộc giúp kỹ thuật viên tháo bẫy hơi chỉ trong vài phút.

• Hệ thống gia nhiệt & Bộ trao đổi nhiệt: Dùng để nối các ống góp hơi vào dàn sấy, cọc sấy, nồi nấu cánh khuấy trong các nhà máy dệt may, thực phẩm, cao su.

• Thiết bị đo lường: Lắp đặt tại vị trí gắn đồng hồ áp suất, cảm biến nhiệt độ đường hơi.

Những Sai Lầm Thường Gặp Khi Lắp phụ kiện đường ống

Ngay cả khi mua đúng rắc co chất lượng, việc lắp đặt sai kỹ thuật vẫn có thể làm hỏng phụ kiện:

1. Chọn sai kích thước & tiêu chuẩn ren: Lắp lẫn ren NPT (ren côn Mỹ) với ren BSPT (ren côn Anh) khiến mối nối chỉ ăn được 1-2 bước ren, gây xì hơi dưới áp lực.

2. Bỏ qua nhiệt độ & áp suất định mức: Dùng rắc co nhẹ Class 150 cho hệ thống hơi quá nhiệt áp lực lớn.

3. Dùng sai loại băng tan / Keo khóa ren: Sử dụng băng tan nhựa mỏng thông thường thay vì dùng băng tan cao cấp chịu nhiệt (PTFE heavy duty) hoặc keo dán ren chịu nhiệt.

4. Siết đai ốc quá tay (Over-tightening): Dùng lực quá mạnh hoặc nối dài tay cờ-lê làm biến dạng bề mặt làm kín dạng cầu hoặc làm cháy ren đai ốc.

5. Không xả áp trước khi tháo: Lỗi cực kỳ nguy hiểm! Tháo đai ốc rắc co khi hệ thống chưa xả hết hơi nóng có thể gây ra tai nạn bỏng nghiêm trọng.

HƯỚNG DẪN / CHECKLIST

Cách Chọn phụ kiện đường ống Phù Hợp

Hãy tuân thủ quy trình 8 bước chuẩn hóa dưới đây để lựa chọn được dòng phụ kiện đường ống chính xác nhất cho công trình của bạn:

• Bước 1: Xác định tính chất môi chất (Hơi bão hòa, hơi quá nhiệt hay hơi sạch vi sinh).

• Bước 2: Xác định kích thước đường ống danh nghĩa (DN15, DN20, DN25...).

• Bước 3: Kiểm tra nhiệt độ vận hành tối đa của đường ống.

• Bước 4: Kiểm tra áp suất vận hành lớn nhất (Working Pressure).

• Bước 5: Lựa chọn vật liệu phù hợp (Inox 304, Inox 316 hay Thép A105).

• Bước 6: Chọn kiểu kết nối (Nối ren hay Nối hàn Socket).

• Bước 7: Đối chiếu tiêu chuẩn ren/mặt hàn với đường ống sẵn có.

• Bước 8: Đọc kỹ Datasheet chính hãng từ nhà sản xuất trước khi quyết định mua.

Checklist Trước Khi Mua Rắc Co Hơi

Sử dụng bảng kiểm dưới đây để rà soát lại toàn bộ thông tin trước khi gửi yêu cầu báo giá:

• Kích thước danh nghĩa DN (hoặc inch)

• Kiểu kết nối (Ren NPT/BSPT hay Hàn SW)

• Vật liệu thân rắc co (Inox / Thép A105)

• Cấp áp suất làm việc (Class 150 / 300 / 3000)

• Nhiệt độ làm việc tối đa (°C)

• Tiêu chuẩn kỹ thuật đường ống

• Kiểu bề mặt làm kín (Mặt cầu kim loại hay dùng gioăng)

• Chủng loại môi chất (Steam / Condensate)

• Vị trí lắp đặt & Không gian thao tác cờ-lê

• Yêu cầu Datasheet & Chứng chỉ CO/CQ đi kèm

CÂU HỎI THƯỜNG GẶP (FAQ)

Rắc co hơi là gì?

Rắc co hơi là phụ kiện nối ống chuyên dụng trong hệ thống hơi nóng, giúp kết nối hai đoạn ống hoặc thiết bị với nhau và hỗ trợ tháo lắp nhanh chóng bằng đai ốc mà không cần xoay đường ống.

Rắc co nước có dùng cho hơi được không?

Tuyệt đối không nên. Rắc co nước thường không chịu được nhiệt độ và áp suất cao của hơi nóng, gioăng làm kín bên trong dễ bị chảy xệ hỏng hóc gây xì hơi nguy hiểm.

Rắc co hơi có những loại nào phổ biến?

Phổ biến nhất là phân theo kiểu kết nối: rắc co ren (ren trong/ren ngoài) và rắc co hàn (Socket Weld); hoặc phân theo vật liệu: rắc co inox và rắc co thép đúc áp lực.

Rắc co hơi inox có tốt hơn rắc co thép không?

Inox tốt hơn về khả năng chống ăn mòn và độ thẩm mỹ. Tuy nhiên, rắc co thép đúc A105 lại chịu áp lực cơ học rất tốt và có giá thành tối ưu hơn cho các tuyến ống hơi công nghiệp thông thường.

Làm sao để chọn đúng rắc co hơi cho dự án?

Bạn cần xác định chính xác 5 thông số: Đường kính DN, Áp suất làm việc, Nhiệt độ tối đa, Kiểu kết nối (ren/hàn) và Vật liệu tương thích với môi chất.

KẾT LUẬN & CTA

Rắc Co Hơi – Phụ Kiện Nhỏ Nhưng Quan Trọng Trong Hệ Thống Hơi

Tuy chỉ là một phụ kiện chiếm tỉ trọng chi phí nhỏ trong tổng mức đầu tư dự án, rắc co hơi lại đóng vai trò cầu nối chiến lược quyết định tính linh hoạt và độ an toàn của toàn bộ hệ thống đường ống hơi nóng. Lựa chọn đúng loại rắc co chịu đúng nhiệt, đúng áp không chỉ giúp tuyến ống vận hành êm ái mà còn tiết kiệm tối đa chi phí nhân công mỗi khi bảo trì, thay thế van hay bẫy hơi.

Dù là đường ống nhỏ DN15 hay các tuyến ống công nghiệp lớn, hãy luôn kiểm tra kỹ bảng thông số kỹ thuật trước khi đưa phụ kiện vào sử dụng.
