Van Điện 220V Là Gì? Cấu Tạo, Nguyên Lý & Cách Chọn Chuẩn Kỹ Thuật

Meta Description: Hướng dẫn toàn diện về van điện từ 220V: phân biệt van điện từ, van bi điện, van bướm điện. Phân tích nguyên lý, mức tiêu thụ điện và checklist chọn van chuẩn nhất.

Trong xu hướng tự động hóa ngày càng phát triển, việc điều khiển dòng chảy lỏng hoặc khí trong các đường ống không còn phụ thuộc vào thao tác đóng mở cơ học bằng tay. Các dòng van đóng mở bằng điện ra đời như một giải pháp tối ưu, mang lại khả năng vận hành chính xác, linh hoạt và tiết kiệm nhân công.

Trong đó, van điện từ 220V là dòng thiết bị phổ biến nhất trên thị trường nhờ khả năng kết nối trực tiếp với lưới điện dân dụng và công nghiệp tại Việt Nam. Tuy nhiên, chọn đúng loại van 220V AC đáp ứng chính xác nhiệt độ, áp suất và môi chất lại là một bài toán đòi hỏi sự am hiểu sâu sắc về kỹ thuật.

Van Điện 220V Là Gì?

Van điện từ 220V là loại van công nghiệp sử dụng bộ truyền động (actuator) hoặc cuộn điện (coil) có điện áp định mức 220V AC để thực hiện thao tác đóng, mở hoặc điều tiết lưu lượng dòng chảy. Tùy thuộc vào thiết kế cơ khí, van điện từ 220V có thể là van điện từ, van bi điện, van bướm điện hoặc các loại van điều khiển điện tuyến tính.

Cần làm rõ một bản chất kỹ thuật quan trọng: "220V" không phải là tên gọi của một cơ cấu van cụ thể, mà đây là thông số mô tả nguồn điện năng cấp cho phần chấp hành điều khiển.

Trên thực tế, thuật ngữ này bao hàm nhiều dòng van có nguyên lý và kết cấu hoàn toàn khác nhau:

• Van điện từ 220V (Solenoid Valve 220V): Sử dụng lực từ trường sinh ra từ cuộn coil 220V để hút mở hoặc đóng màng van tức thì.

• Van bi điện 220V (Motorized Ball Valve 220V): Sử dụng motor điện 220V AC truyền động qua hộp số để xoay bi van một góc 90 độ.

• Van bướm điện 220V (Electric Actuated Butterfly Valve 220V): Sử dụng bộ truyền động động cơ điện 220V để điều khiển đĩa van dạng cánh bướm xoay quanh trục.

Việc hiểu đúng sự phân loại này sẽ giúp bạn tránh mua nhầm loại van không phù hợp với mục đích sử dụng của hệ thống.

Cấu Tạo Cơ Bản Của van điện từ 220V

Vì van điện từ 220V bao gồm nhiều chủng loại cơ khí khác nhau, chúng ta không thể dùng cấu tạo của một van điện từ để đại diện cho toàn bộ các dòng van điện từ 220V AC khác. Dưới đây là cấu tạo chi tiết theo từng nhóm thiết kế:

1. Đối với van điện từ 220V

• Thân van (Body): Gia công từ đồng, inox hoặc nhựa, có cổng vào và cổng ra cho lưu chất.

• Cuộn coil 220V: Nhận nguồn điện 220V AC để sinh ra từ trường.

• Lõi van (Plunger/Piston): Thanh kim loại có đặc tính nhiễm từ, di chuyển lên/xuống theo lực từ trường.

• Lò xo (Spring): Giữ nhiệm vụ đẩy lõi van về vị trí ban đầu khi ngắt điện.

• Màng van / Seat: Làm bằng cao su EPDM, NBR hoặc Viton để chặn dòng chảy tuyệt đối.

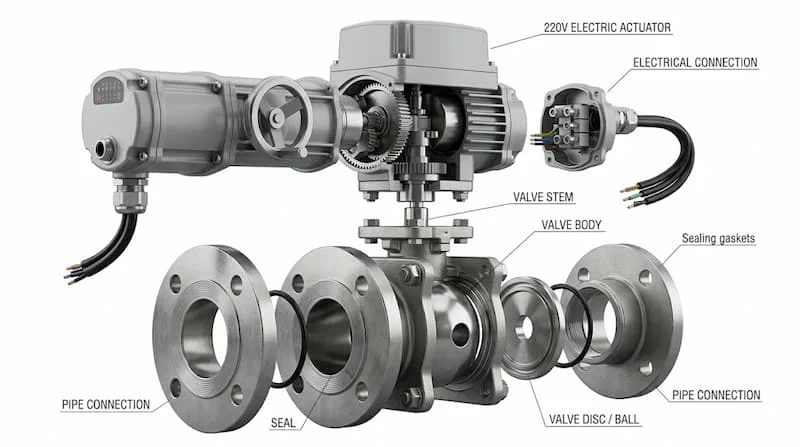

2. Đối với van bi điện 220V

• Thân van bi: Thiết kế 2 thân hoặc 3 thân làm bằng inox 304, 316 hoặc đồng.

• Bi van (Ball): Quả cầu kim loại đục lỗ xuyên tâm để điều tiết dòng chảy.

• Gioăng làm kín: Nhựa PTFE (Teflon) chịu nhiệt, chống ăn mòn.

• Bộ truyền động điện (Electric Actuator): Chứa motor 220V AC, hệ thống bánh răng hành tinh, công tắc hành trình (Limit Switch) và bảng mạch điều khiển.

3. Đối với van bướm điện 220V

• Thân van bướm: Dạng Wafer, Lug hoặc Flange chế tạo bằng gang cầu, thép hoặc inox.

• Đĩa van (Disc): Đĩa kim loại hình tròn xoay vuông góc với dòng chảy.

• Trục van (Stem): Truyền mô-men xoắn từ motor xuống đĩa van.

• Actuator điện 220V: Động cơ điện công suất lớn, có thể trang bị thêm bộ tay quay cơ phòng khi mất điện.

Nguyên Lý Hoạt Động Của van điện từ 220V

Nguyên lý vận hành của van điện tự động 220V phụ thuộc vào việc thiết bị đó sử dụng cơ cấu cuộn từ hay cơ cấu mô tơ xoay truyền động:

Nguyên lý van điện từ 220V (Cơ chế Điện - Từ)

Khi cấp dòng điện 220V AC vào cuộn coil, cuộn dây lập tức sinh ra một từ trường mạnh. Lực từ này hút lõi van thắng lực nén của lò xo, làm nhấc màng van/đĩa van ra khỏi vị trí vách ngăn, cho phép lưu chất thông qua. Khi ngắt điện, từ trường biến mất, lò xo lập tức đẩy lõi van và màng van về vị trí bịt kín ban đầu (đối với dòng van thường đóng). Quá trình đóng mở này diễn ra siêu nhanh, chỉ khoảng 0.1 đến 0.5 giây.

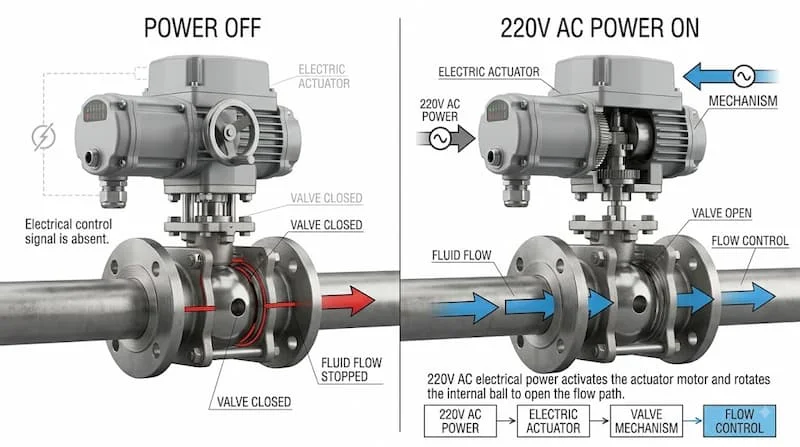

Nguyên lý van bi & van bướm điện 220V (Cơ chế Điện - Cơ)

Khi cấp điện 220V AC, motor van điện sẽ quay. Thông qua hộp giảm tốc, mô-men xoắn được nhân lên nhiều lần để truyền lực xoay đến trục van. Trục xoay kéo bi van hoặc đĩa van quay một góc 90 độ từ trạng thái đóng hoàn toàn sang mở hoàn toàn.

Khi đĩa van chạm vị trí hành trình, công tắc giới hạn nội bộ sẽ tự động ngắt điện cấp vào motor để tránh om dây điện, giữ van ở nguyên trạng thái mở. Khi muốn đóng van, hệ thống đảo chiều cấp điện cho motor quay ngược lại 90 độ.

Van điện từ 220V Có Những Loại Nào?

Để xây dựng một hệ thống tự động hóa vận hành êm ái, việc phân loại chính xác kiểu van dựa trên nhu cầu thực tế là cực kỳ quan trọng:

1. Van điện từ 220V

• Đặc điểm: Tốc độ đóng mở cực nhanh (tức thì), kích thước gọn nhẹ.

• Ứng dụng tốt nhất: Hệ thống tưới cây tự động, hệ thống xả khí nén, cấp nước sinh hoạt, các vị trí cần đóng ngắt dòng chảy khẩn cấp.

• Hạn chế: Dễ kẹt nếu nước có nhiều cặn bẩn; cuộn coil có thể ngâm điện nóng nếu ngâm điện thời gian quá dài.

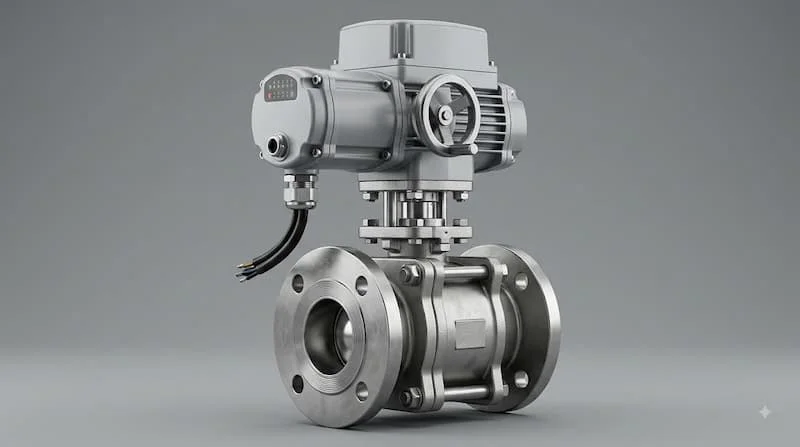

2. Van bi điện 220V

• Đặc điểm: Cho lưu lượng dòng chảy qua 100% (Full Port), không làm suy giảm áp suất đường ống.

• Ứng dụng tốt nhất: Đường ống cấp nước sạch, hóa chất, dầu, gas, đường ống yêu cầu độ kín cao.

• Ưu điểm vượt trội: Chịu được áp suất lớn (PN16, PN25, PN40), bền bỉ, motor tự ngắt điện khi quay hết hành trình.

3. Van bướm điện 220V

• Đặc điểm: Thường thiết kế cho các cỡ ống lớn từ DN50, DN65, DN80, DN100, DN150 trở lên đến DN600.

• Ưu điểm: Trọng lượng nhẹ hơn van bi cùng kích cỡ, chi phí tối ưu cho các đường ống đường kính lớn.

• Ứng dụng tốt nhất: Hệ thống xử lý nước thải, hệ thống PCCC, đường ống làm mát HVAC tòa nhà.

4. Van điều khiển điện tuyến tính (Modulating Valve)

Sử dụng actuator nhận tín hiệu điều khiển 4-20mA hoặc 0-10V kết hợp nguồn 220V. Cho phép điều khiển đĩa van mở theo góc mong muốn (ngăn mở 10%, 30%, 50%...) để tiết lưu dòng chảy chính xác.

Van điện từ 220V Khác Gì Van Điện 24V Và 12V?

Lựa chọn đúng mức điện áp điều khiển là yếu tố quyết định đến sự an toàn và tính khả thi của công trình. Hãy cùng so sánh van điện từ 220V AC với các dòng van dùng điện áp thấp:

LƯU Ý KỸ THUẬT QUAN TRỌNG: Tuyệt đối không cấp nguồn 220V AC vào các dòng van được quy định dùng điện 24V hay 12V. Việc đấu nhầm này sẽ làm nổ tụ, cháy hỏng cuộn coil hoặc bộ mạch điều khiển điện ngay lập tức.

Thông Số Kỹ Thuật Quan Trọng Của van điện từ 220V

Khi chọn mua van điện từ 220V, nếu chỉ quan tâm đến điện áp thì bạn mới chỉ hoàn thành 20% công việc. Dưới đây là các thông số bắt buộc phải kiểm tra:

• Kích thước danh nghĩa (Size): Đo theo tiêu chuẩn đường ống DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32, DN40, DN50, DN80, DN100...

• Vật liệu chế tạo thân van: Đồng (Brass), Inox (SUS304, SUS316), Gang cầu (Ductile Iron), Nhựa (PVC, UPVC).

• Môi chất sử dụng (Fluid): Xác định rõ là Nước sạch, Nước thải, Khí nén, Hơi nóng hay Hóa chất ăn mòn.

• Áp suất làm việc (Working Pressure): Các cấp áp lực tiêu chuẩn như 10 bar (PN10), 16 bar (PN16), 25 bar (PN25).

• Dải nhiệt độ chịu đựng (Temperature): Van nhựa (<60°C), van đồng gioăng EPDM (<120°C), van inox gioăng Teflon/Metal (<180°C - 220°C).

• Kiểu kết nối: Nối ren (Threaded), Nối bích (Flanged), Kiểu kẹp Wafer, Kiểu Clamp vi sinh.

• Trạng thái làm việc: Thường đóng (NC - Normally Closed), Thường mở (NO - Normally Open), hoặc dòng van motor điện ON/OFF.

Van điện từ 220V Có Tốn Điện Không?

Đây là câu hỏi được rất nhiều chủ đầu tư và kỹ sư cơ điện quan tâm. Mức độ tiêu thụ điện năng của van phụ thuộc hoàn toàn vào công nghệ truyền động của từng loại van:

1. Đối với van điện từ 220V

Khi hoạt động, cuộn coil 220V cần ngâm điện liên tục để giữ van ở trạng thái mở (hoặc đóng). Công suất tiêu thụ của coil thường dao động từ 8W đến 20W. Mặc dù công suất này không quá lớn, nhưng nếu ngâm điện 24/24h, van sẽ tỏa nhiệt nóng và tiêu tốn một lượng điện năng tích lũy nhất định.

2. Đối với van bi điện và van bướm điện 220V

Động cơ điện (motor) của các loại van này chỉ hoạt động trong khoảng thời gian xoay hành trình (thường từ 3 đến 15 giây). Khi đã mở hoặc đóng hoàn toàn, công tắc hành trình bên trong ngắt điện hoàn toàn, motor dừng hoạt động và không tiêu tốn điện năng trong thời gian van duy trì trạng thái đó. Công suất motor khi chạy thường từ 15W đến 100W tùy kích thước van.

Kết luận: Nếu hệ thống của bạn cần van mở trong thời gian dài liên tục, van bi điện 220V sẽ tiết kiệm điện năng hơn đáng kể so với van điện từ.

Van điện từ 220V Dùng Cho Nước, Khí Và Hơi Có Giống Nhau Không?

Rất nhiều người dùng mắc sai lầm nghiêm trọng khi cho rằng: Chỉ cần là van điện từ 220V thì mua về lắp cho môi chất nào cũng được.

Thực tế, nước, khí nén và hơi nóng đặt ra những đòi hỏi kỹ thuật khác xa nhau:

• van điện từ 220V dùng cho nước: Yêu cầu thân van bằng đồng hoặc inox, gioăng EPDM hoặc NBR, chịu nhiệt độ dưới 80°C.

• van điện từ 220V dùng cho khí nén: Cần tốc độ đóng mở cực nhanh, đĩa van nhẹ, làm kín tốt để tránh rò rỉ khí.

• van điện từ 220V dùng cho hơi nóng (Steam): Đây là môi trường khắc nghiệt nhất. Van bắt buộc phải chịu được nhiệt độ từ 150°C đến hơn 200°C và áp suất cao. Cuộn coil của van điện từ dùng cho hơi phải là loại coil đúc chịu nhiệt đặc biệt, gioăng làm kín phải bằng PTFE (Teflon) hoặc xúp-páp kim loại.

Hậu quả nếu dùng sai: Nếu bạn đem van điện từ 220V dùng cho nước sạch lắp vào đường ống hơi nóng, gioăng cao su sẽ bị biến dạng chảy xệ ngay lập tức, làm kẹt van và gây rò rỉ hơi vô cùng nguy hiểm.

Van điện từ 220V Được Sử Dụng Ở Đâu?

Với khả năng đóng mở linh hoạt bằng tín hiệu điện, van điện từ 220V xuất hiện ở hầu hết các lĩnh vực hạ tầng và sản xuất:

• Hệ thống cấp thoát nước tòa nhà: Tự động bơm xả nước vào bể chứa ngầm và bể mái thông qua phao điện điều khiển van.

• Hệ thống tưới cảnh quan & Nông nghiệp: Kết hợp van nước điện 220V với bộ hẹn giờ (Timer) hoặc điều khiển qua Wifi để tự động tưới cây.

• Nhà máy sản xuất công nghiệp: Điều khiển tự động luồng hóa chất, nước làm mát, chất chất lỏng trong các dây chuyền chiết rót, nhuộm, thực phẩm.

• Hệ thống khí nén: Khóa mở phân nguồn khí nén cho các thiết bị máy móc tự động hóa.

• Hệ thống đường ống HVAC & Chiller: Điều chỉnh lưu lượng nước lạnh tuần hoàn trong các tòa nhà cao tầng.

• Hệ thống lò hơi, nồi hơi: Tự động xả xỉ hoặc điều khiển dòng hơi cấp cho quá trình hấp, sấy.

Những Sai Lầm Thường Gặp Khi Chọn van điện từ 220V

Tránh ngay 6 sai lầm đắt giá dưới đây để hệ thống của bạn vận hành an toàn và bền bỉ:

1. Chỉ chú ý đến điện áp 220V: Quên mất không kiểm tra kích thước đường ống (DN) và cấp áp suất (PN), dẫn đến van không lắp vừa hoặc vỡ thân van do quá áp.

2. Cấp nhầm điện áp 220V cho thiết bị 24V: Sự bất cẩn làm cháy rụi thiết bị ngay khi vừa bật aptomat.

3. Lựa chọn sai vật liệu theo môi chất: Dùng van thân đồng cho hóa chất ăn mòn khiến thân van bị thủng rò rỉ.

4. Lắp đặt sai hướng dòng chảy: Nhiều dòng van điện từ chỉ cho lưu chất đi theo đúng 1 chiều (có ký hiệu mũi tên trên thân). Lắp ngược sẽ khiến van không thể đóng kín.

5. Không có hộp bảo vệ chống nước khi lắp ngoài trời: Khiến nước mưa ngấm vào bộ truyền động actuator làm chập cháy mạch điện 220V.

6. Sử dụng van điện từ ngâm điện quá thời gian cho phép: Làm cuộn coil quá nhiệt dẫn đến cháy dây từ.

Cách Chọn van điện từ 220V Phù Hợp

Hãy áp dụng quy trình 9 bước chuẩn hóa sau đây trước khi xuống tiền mua van điện từ 220V:

• Bước 1: Xác định kiểu vận hành mong muốn (Cần đóng mở tức thì hay đóng mở từ từ chống va đập thủy lực?).

• Bước 2: Xác định chính xác môi chất (Nước sạch, nước thải, khí, hơi nóng, dầu hay hóa chất?).

• Bước 3: Đo kích thước đường ống thực tế để chọn đường kính danh nghĩa (DN).

• Bước 4: Kiểm tra áp suất làm việc thực tế và áp suất max của hệ thống.

• Bước 5: Xác định nhiệt độ vận hành lớn nhất của môi chất.

• Bước 6: Xác nhận lại chuẩn nguồn điện tại công trình đúng là 220V AC.

• Bước 7: Chọn vật liệu thân van (Đồng, Inox, Gang hay Nhựa) và vật liệu làm kín (EPDM/PTFE).

• Bước 8: Chọn kiểu kết nối phù hợp với đường ống (Nối ren hay Nối mặt bích).

• Bước 9: Tra cứu cẩn thận Datasheet của nhà sản xuất để đối chiếu mọi thông số kỹ thuật.

Checklist Trước Khi Mua van điện từ 220V

Tích chọn đủ các mục dưới đây giúp bạn tự tin làm việc với nhà cung cấp thiết bị:

• Điện áp chuẩn 220V AC

• Loại van (Van điện từ / Van bi điện / Van bướm điện)

• Kích thước đường ống (DN15 - DN500)

• Tên môi chất vận hành cụ thể

• Áp suất hoạt động tối đa (PN10 / PN16 / PN25)

• Nhiệt độ môi chất tối đa (°C)

• Vật liệu thân van (Đồng / Inox / Gang / Nhựa)

• Vật liệu gioăng làm kín (NBR / EPDM / PTFE)

• Kiểu kết nối (Ren / Bích / Wafer)

• Chức năng (Thường đóng / Thường mở / Điều khiển tuyến tính)

• Tiêu chuẩn chống nước của Actuator (IP65 / IP67)

• Bản vẽ kích thước & Datasheet chính hãng

Lưu Ý An Toàn Khi Sử Dụng van điện từ 220V

Vì điện áp 220V AC có thể gây nguy hiểm trực tiếp đến tính mạng con người nếu xảy ra sự cố rò rỉ, bạn cần tuân thủ nghiêm ngặt các nguyên tắc sau:

• Tắt nguồn điện tổng: Luôn ngắt aptomat cấp nguồn trước khi tiến hành đấu nối, bảo trì hoặc tháo lắp van.

• Trang bị thiết bị bảo vệ: Lắp đặt thêm aptomat chống rò (RCCB/RCBO) riêng cho tuyến van điện từ 220V.

• Nối đất an toàn: Với các van bướm điện hay van bi điện thân kim loại, phải nối dây tiếp địa (Grounding) cho vỏ actuator.

• Bảo vệ chống ẩm: Đảm bảo siết chặt các cổ van đệm cáp (Cable gland) trên bộ điều khiển điện để ngăn nước mưa ngấm vào.

• Đấu nối đúng sơ đồ: Đọc kỹ sơ đồ mạch điện (Wiring Diagram) in trong nắp bộ truyền động trước khi cấp nguồn.

Câu Hỏi Thường Gặp Về Van Điện 220V (FAQ)

Van điện 220V là gì?

Van điện 220V là tên gọi chung cho các loại van đóng mở dòng chảy sử dụng điện áp 220V AC cấp cho cuộn coil từ hoặc motor truyền động điện để vận hành.

Van điện 220V có những loại nào phổ biến?

Phổ biến nhất gồm 3 nhóm: Van điện từ 220V (đóng mở tức thì), van bi điện 220V (chịu áp tốt, không cản dòng) và van bướm điện 220V (chuyên dùng cho đường ống lớn).

Van điện 220V có dùng cho nước được không?

Có. Hầu hết các dòng van điện 220V thân đồng, inox hoặc nhựa đều sử dụng rất tốt cho hệ thống cấp thoát nước sạch và nước thải.

Van điện 220V có lắp cho hệ thống hơi nóng được không?

Có thể, nhưng bạn phải chọn đúng dòng van điện 220V chuyên dụng cho hơi nóng có thân bằng inox/đồng đúc, gioăng làm kín bằng PTFE và cuộn coil chịu nhiệt độ cao (>180°C).

Có thể cắm điện 220V trực tiếp vào van 24V được không?

Tuyệt đối không! Đấu điện 220V vào van 24V sẽ làm chập cháy ngay lập tức cuộn dây hoặc mạch điện của thiết bị, gây mất an toàn.

Van Điện 220V – Cách Chọn Đúng Cho Từng Hệ Thống

Van điện 220V là giải pháp tự động hóa tuyệt vời giúp tối ưu chi phí vận hành và nâng cao năng suất cho mọi hệ thống đường ống. Dù vậy, bạn cần ghi nhớ rằng "220V" chỉ đại diện cho thông số điện áp điều khiển. Để thiết bị hoạt động bền bỉ, không bị rò rỉ hay chập cháy, việc lựa chọn đúng chủng loại van, kích thước DN, vật liệu thân và nhiệt độ/áp suất môi chất đóng vai trò quyết định.

Đừng ngần ngại tham khảo ý kiến của các kỹ sư chuyên môn trước khi đưa ra quyết định đầu tư vật tư cho dự án của mình.
