Van Xoay Chiều Là Gì? Cấu Tạo, Phân Loại & Nguyên Lý Hoạt Động

Meta Description: Tìm hiểu toàn tập về van xoay chiều (rotary valve): nguyên lý góc quay 90 độ, phân loại van bướm, van bi, van nút và bảng thông số kỹ thuật chọn van chuẩn.

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, khả năng đóng ngắt linh hoạt và điều tiết lưu lượng dòng chảy luôn đóng vai trò cốt lõi. Nếu việc vận hành các dòng van tịnh tiến thường tốn không gian và mất nhiều thời gian thao tác, thì các thiết bị ứng dụng cơ cấu quay lại mang đến sự tối ưu vượt trội.

Trong nhóm thiết bị điều khiển dòng chảy, van xoay chiều (thường được biết đến với tên gọi tiếng Anh là rotary valve) là giải pháp kỹ thuật phổ biến hàng đầu. Việc hiểu rõ cơ chế vận hành, phân loại và chọn đúng thông số kỹ thuật của Rotary Valve không chỉ giúp tối ưu hiệu suất vận hành mà còn ngăn ngừa rò rỉ, bảo vệ an toàn cho toàn bộ hạ tầng đường ống.

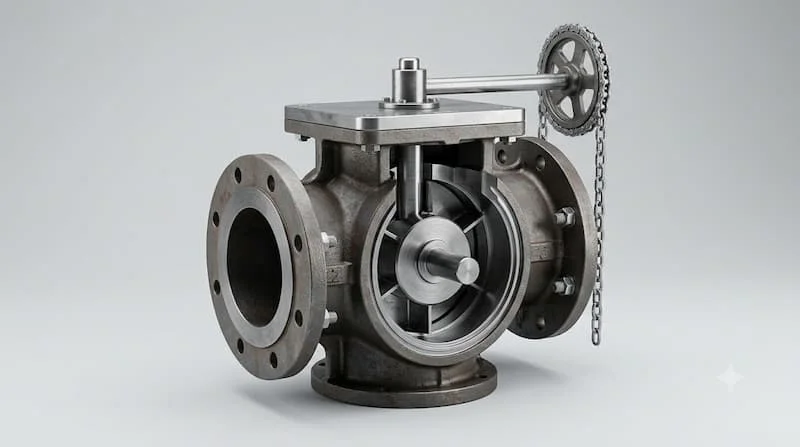

Van Xoay Chiều Là Gì?

Rotary Valve là thuật ngữ kỹ thuật dùng để chỉ nhóm van công nghiệp vận hành dựa trên chuyển động xoay (thường là xoay góc 90 độ hoặc xoay liên tục quanh trục) của bộ phận đóng mở nhằm kiểm soát, đóng ngắt hoặc điều tiết dòng lưu chất bên trong đường ống. Tùy thuộc vào thiết kế cơ khí, bộ phận xoay bên trong có thể là đĩa tròn, viên bi đục lỗ, nút hình trụ hoặc hệ thống cánh rotor chuyên dụng.

Trên thị trường hiện nay, khái niệm Rotary Valve bao hàm nhiều dòng van công nghiệp quen thuộc:

• Butterfly Valve (Van bướm): Cơ cấu đóng mở là đĩa kim loại xoay quanh trục cố định.

• Ball Valve (Van bi): Cơ cấu đóng mở là một viên bi đục lỗ xuyên tâm.

• Plug Valve (Van nút): Cơ cấu đóng mở là một nút hình trụ hoặc hình nón vát.

• Rotary Feeder / Rotary Valve: Dòng van xoay chuyên dụng dùng để định lượng, xả liệu chất rắn dạng hạt/bột trong các hệ thống xyclon và thu hồi bụi.

Lưu ý kỹ thuật: Khi tra cứu vật tư hoặc thiết kế bản vẽ, từ khóa Rotary Valve mang tính chất gọi nhóm cơ cấu. Tùy thuộc vào ứng dụng thực tế (dẫn nước, hơi nóng, hóa chất hay liệu bột), bạn nên xác định rõ chủng loại cụ thể như van bi hay van bướm để lựa chọn đúng kiểu làm kín và tiêu chuẩn kết nối.

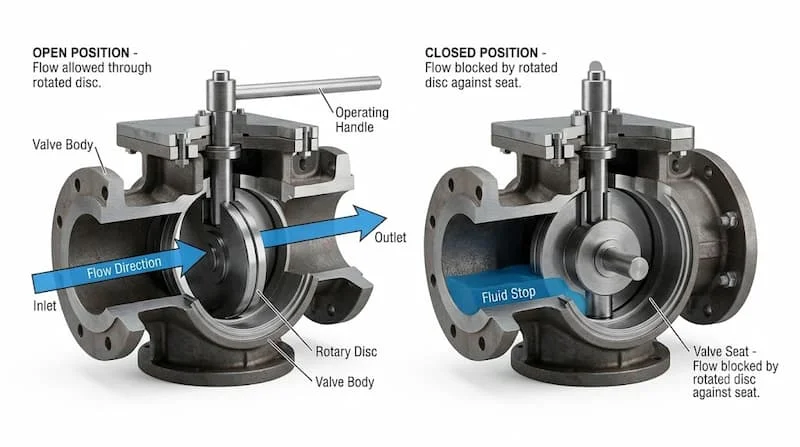

Nguyên Lý Hoạt Động Của Rotary Valve

Về mặt động lực học, nguyên lý vận hành chung của Rotary Valve dựa trên việc chuyển đổi momen xoắn từ bộ truyền động thành chuyển động quay của bộ phận đóng mở, từ đó làm thay đổi diện tích tiết diện lưu thông chất lỏng hoặc khí nén.

Trạng thái đóng/mở cơ bản

• Khi mở van: Người vận hành tác động lực (qua tay gạt, tay quay) hoặc cấp nguồn điện/khí nén vào bộ truyền động. Trục van truyền động làm bộ phận đóng mở (đĩa, bi, nút) xoay. Khi lỗ thông hoặc đĩa van nằm song song với hướng đường ống, tiết diện mở đạt cực đại, cho phép lưu chất chảy qua với tổn thất áp suất thấp nhất.

• Khi đóng van: Bằng cách xoay ngược chiều một góc 90 độ (quarter-turn), bề mặt đặc của bi, đĩa hoặc nút sẽ xoay vuông góc với hướng dòng chảy, ép chặt vào bề mặt ghế làm kín (seat) và chặn đứng hoàn toàn dòng lưu chất.

Phương thức truyền động đa dạng

Nhờ thiết kế góc hành trình ngắn (thường chỉ 90 độ), Rotary Valve rất linh hoạt trong việc tích hợp các phương thức điều khiển:

• Thao tác cơ học: Dùng tay gạt (cho kích thước nhỏ) hoặc tay quay vô lăng gắn hộp số trợ lực (cho kích thước lớn).

• Bộ truyền động khí nén (Pneumatic Actuator): Đóng mở cực nhanh (dưới 1 giây), phù hợp cho môi trường cháy nổ hoặc hệ thống tự động hóa.

• Bộ truyền động điện (Electric Actuator): Điều khiển chính xác theo tín hiệu Modbus, 4-20mA, phù hợp cho việc điều tiết lưu lượng tuyến tính từ xa.

Vì sao cơ cấu xoay được ưu tiên trong thiết kế đường ống?

So với cơ cấu nâng hạ tịnh tiến (như van cổng hay van cầu), cơ cấu xoay giúp thu gọn kích thước chiều cao của van đáng kể. Điều này giúp tiết kiệm không gian lắp đặt trên các giá đỡ (pipe rack), giảm tải trọng cơ học lên đường ống và cho phép đóng ngắt hành trình cực nhanh.

Cấu Tạo Cơ Bản Của Van Xoay

Mặc dù mỗi chủng loại có hình dạng chi tiết khác nhau, một bộ Rotary Valve tiêu chuẩn luôn bao gồm 5 thành phần chính sau:

1. Thân van (Body): Phần vỏ bao bọc bên ngoài đúc bằng gang, inox, thép hoặc đồng. Thân van vừa chịu áp lực nội tại của lưu chất, vừa có các bộ phận để kết nối với đường ống (mặt bích, ren, wafer).

2. Bộ phận đóng mở (Rotating Element): Chi tiết trực tiếp chặn hoặc mở dòng chảy. Tùy thuộc vào loại van, chi tiết này là đĩa tròn (van bướm), viên bi đục lỗ (van bi) hay nút xoay (van nút).

3. Trục van (Stem/Shaft): Thanh kim loại đóng vai trò truyền momen xoắn từ cơ chế điều khiển bên ngoài xuống bộ phận đóng mở bên trong.

4. Seat làm kín (Vòng đệm làm kín): Bộ phận cố định trên thân van, chế tạo từ cao su (EPDM, NBR) hoặc nhựa Teflon (PTFE), giúp ngăn chặn hoàn toàn tình trạng rò rỉ khi van đóng.

5. Bộ phận điều khiển (Actuator/Operator): Tay gạt, vô lăng hộp số, hoặc các bộ điều khiển tự động bằng điện/khí nén.

Các Loại Van Xoay Phổ Biến Trong Công Nghiệp

Để đáp ứng các điều kiện làm việc từ nước sạch, hóa chất ăn mòn cho đến hơi nóng áp suất cao, dòng Rotary Valve được phát triển thành 4 nhánh sản phẩm chủ lực:

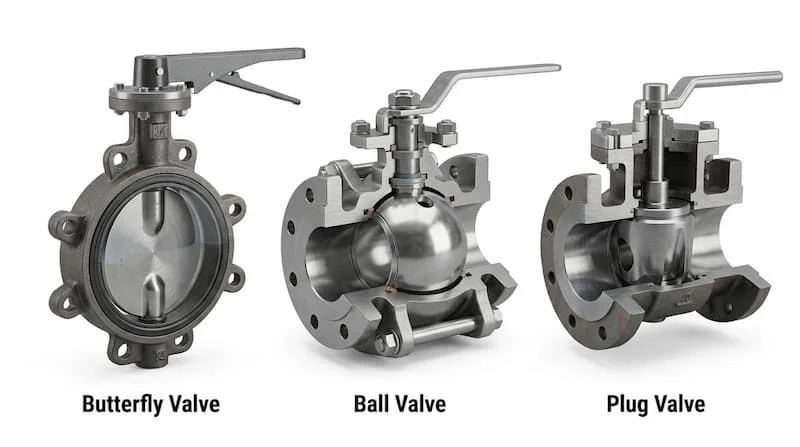

1. Van bướm (Butterfly Valve)

Van bướm là dòng van xoay sử dụng một đĩa kim loại hình tròn xoay quanh trục cố định nằm ở chính giữa thân van.

• Ưu điểm: Thiết kế mỏng, trọng lượng nhẹ, chi phí thấp, tối ưu tuyệt vời cho các đường ống đường kính lớn (từ DN50 đến DN2000+).

• Ứng dụng: Hệ thống cấp thoát nước, PCCC, HVAC, xử lý nước thải. Chèn link: van-buom-chinh-hang

2. Van bi (Ball Valve)

Sử dụng một viên bi đúc kim loại có lỗ xuyên tâm. Khi xoay 90 độ, phần lỗ thẳng hàng với ống để mở, hoặc phần mặt cầu đặc chặn ngang để đóng.

• Ưu điểm: Khả năng làm kín tuyệt đối, chịu được áp suất rất cao (PN25, PN40, Class 600), độ bền cơ học vượt trội.

• Ứng dụng: Đường ống dầu khí, khí nén, hóa chất, hệ thống hơi nóng. Chèn link: van-bi-inox-co-cau-xoay

3. Van nút (Plug Valve)

Sử dụng một nút hình trụ hoặc hình côn vát có đục lỗ xuyên qua. Khi xoay nút, dòng chảy sẽ được thông hoặc chặn lại.

• Ưu điểm: Bề mặt tiếp xúc làm kín rộng, làm việc tốt với lưu chất có độ đặc quánh hoặc chứa hàm lượng cặn lơ lửng cao.

• Ứng dụng: Công nghiệp hóa dầu, khai thác khoáng sản, bùn vi sinh.

4. Rotary Valve chuyên dụng (Van xoay định lượng / Van quay xả liệu)

Khác với 3 loại trên dùng cho chất lỏng/khí, rotary valve chuyên dụng gồm một rotor có nhiều cánh xoay liên tục bên trong buồng hình trụ.

• Ưu điểm: Vừa có chức năng chặn áp (airlock), vừa định lượng chính xác khối lượng vật liệu xả xuống.

• Ứng dụng: Xả bụi từ hệ thống lọc bụi xyclon, vận chuyển hạt nhựa, xi măng, bột thực phẩm trong ngành công nghiệp rời.

So Sánh Rotary Valve Khác Gì Van Tuyến Tính?

Nhiều kỹ sư khi thiết kế hệ thống thường phân vân giữa việc lựa chọn dòng van xoay (Rotary Action) hay dòng van tuyến tính/tịnh tiến (Linear Action). Bảng phân tích chi tiết dưới đây sẽ làm rõ điểm khác biệt:

Giải thích góc độ kỹ thuật: Chuyển động xoay giúp triệt tiêu nhu cầu về một hành trình trục dài. Nhờ đó, Rotary Valve giảm thiểu tối đa kích thước tổng thể, hạn chế ma sát ở phần cổ van và giảm chi phí đầu tư bộ truyền động.

Bảng Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Xoay

Để đảm bảo Rotary Valve hoạt động bền bỉ, không bị nứt vỡ hay rò rỉ, bạn cần đối chiếu chính xác bảng thông số tiêu chuẩn sau:

Vì Sao Bắt Buộc Phải Chọn Van Xoay Theo Môi Chất?

Một sai lầm nguy hiểm trong thi công là cho rằng "van DN100 nào cũng lắp vừa và dùng như nhau". Trên thực tế, môi chất lưu thông mới là yếu tố quyết định 80% tuổi thọ của van.

Hậu quả của việc chọn sai vật liệu van với môi chất:

1. Môi trường hóa chất ăn mòn: Nếu dùng van bướm thân gang gioăng EPDM để dẫn dung dịch axit nhẹ, EPDM sẽ bị trương nở và mủn rữa chỉ sau vài tuần, gây rò rỉ hóa chất ra môi trường. Trường hợp này bắt buộc phải chọn van thân inox gioăng PTFE (Teflon).

2. Môi trường hơi nóng (Steam): Nước đọng và nhiệt độ cao vượt 180 độ C sẽ làm hỏng hoàn toàn các gioăng cao su mềm. Bạn bắt buộc phải chọn van bi hoặc van bướm làm kín bằng kim loại (Metal-to-Metal Seat).

3. Môi trường thực phẩm, vi sinh: Yêu cầu mặt trong van phẳng tuyệt đối, không có khe hở đọng vi khuẩn, đòi hỏi chất liệu Inox 316L đánh bóng vi sinh cùng kết nối Clamp chuyên dụng.

Đó là lý do các kỹ sư luôn yêu cầu làm rõ phương trình: DN + Cấp áp suất + Nhiệt độ + Môi chất thực tế = Vật liệu van chuẩn xác.

Rotary Valve Được Sử Dụng Ở Đâu?

Nhờ thiết kế linh hoạt và khả năng tự động hóa dễ dàng, Rotary Valve xuất hiện trong hầu hết các ngành công nghiệp hiện đại:

• Hệ thống cấp thoát nước đô thị: Van bướm tay quay và van bi kích thước lớn giúp đóng ngắt các tuyến ống phân phối nước sạch.

• Hệ thống PCCC tòa nhà: Van bướm tín hiệu điện (có công tắc giám sát trạng thái đóng/mở) giúp trung tâm điều khiển PCCC theo dõi liên tục.

• Hệ thống HVAC & Chiller: Van bi điều khiển điện điều tiết lượng nước lạnh/nước nóng đến các dàn trao đổi nhiệt AHU/FCU.

• Nhà máy xử lý nước thải: Van nút và van bướm chịu ăn mòn dùng để kiểm soát dòng bùn và hóa chất xử lý.

• Ngành dầu khí, hóa chất & thực phẩm: Van bi inox 316 điều khiển khí nén giúp đóng ngắt an toàn và tự động trên dây chuyền sản xuất.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt Van Xoay

Dưới đây là tổng hợp 6 sai sót phổ biến nhất khiến hệ thống gặp sự cố ngoài ý muốn:

1. Chỉ chọn theo kích thước DN: Bỏ qua tiêu chuẩn mặt bích (ví dụ chọn van bướm chuẩn JIS 10K lắp vào bích BS4504) khiến không thể xỏ bu-lông.

2. Không tính dư hệ số mô-men xoắn (Safety Factor) cho Actuator: Chọn bộ điều khiển điện hoặc khí nén có lực kéo vừa sát với mô-men van. Khi van vận hành lâu ngày bị kẹt nhẹ, bộ điều khiển sẽ không thể xoay van.

3. Dùng van bướm sai chức năng để tiết lưu: Cố tình mở van bướm ở góc 15-20 độ trong thời gian dài khiến áp lực dòng chảy xói mòn làm hỏng đĩa van và gãy trục.

4. Bỏ qua giới hạn nhiệt độ của gioăng làm kín: Dùng van bi gioăng NBR cho nước nóng 120 độ C làm gioăng bị biến dạng, gây biến cứng và rò rỉ.

5. Lắp đặt van bướm ở vị trí quá gần co ống (Elbow): Dòng chảy xoáy tại co ống tác động lực không đều lên hai nửa đĩa van, làm cong trục van sau một thời gian vận hành.

6. Nhầm lẫn giữa các kiểu kết nối Wafer và Lug: Van Wafer chỉ kẹp giữa 2 mặt bích, không thể dùng làm van xả cuối đường ống (End-of-line) như van dạng Lug.

Hướng Dẫn Quy Trình 9 Bước Chọn Rotary Valve Phù Hợp

Để chọn mua được sản phẩm van xoay chính xác, tối ưu chi phí cho dự án, bạn nên tuân thủ quy trình 9 bước tiêu chuẩn sau:

• Bước 1 - Xác định kích thước đường ống (DN): Đo chính xác đường kính trong và ngoài của ống.

• Bước 2 - Xác định đặc tính môi chất: Dạng lỏng, khí, hơi, hay bột rời? Có tính ăn mòn hay cặn bẩn không?

• Bước 3 - Xác định áp suất vận hành: Áp suất làm việc thực tế và áp suất đỉnh của hệ thống.

• Bước 4 - Xác định nhiệt độ môi chất: Nhiệt độ thấp nhất và cao nhất mà van phải chịu đựng.

• Bước 5 - Lựa chọn chủng loại van xoay: Chọn van bướm (cho ống lớn/tối ưu chi phí), van bi (cho áp cao/kín tuyệt đối), hay van nút.

• Bước 6 - Lựa chọn vật liệu thân & seat làm kín: Gang, inox, thép / EPDM, PTFE hay Metal.

• Bước 7 - Chọn kiểu kết nối: Wafer, Lug, Mặt bích (BS/JIS/ANSI) hay Nối ren.

• Bước 8 - Xác định phương thức vận hành: Tay gạt, tay quay hay tích hợp actuator điện/khí nén.

• Bước 9 - Đối chiếu Datasheet & Tiêu chuẩn: Kiểm tra lại với catalogue của nhà sản xuất trước khi chốt đơn hàng.

Checklist Kiểm Tra Trước Khi Mua Van Xoay

Trước khi ký hợp đồng đặt hàng vật tư, hãy kiểm tra kỹ các mục trong checklist dưới đây:

• Kích thước danh nghĩa đường ống (DN)

• Áp suất làm việc tối đa (PN / Class)

• Nhiệt độ môi chất tối đa và tối thiểu (độ C)

• Loại môi chất (Nước sạch, nước thải, hóa chất, hơi nóng, khí)

• Vật liệu thân van (Gang / Inox / Thép / Đồng)

• Vật liệu làm kín Seat (EPDM / NBR / PTFE / Kim loại)

• Kiểu kết nối (Wafer / Lug / Bích BS - JIS - ANSI / Ren)

• Kiểu vận hành (Tay gạt / Tay quay / Điều khiển điện / Điều khiển khí nén)

• Điện áp điều khiển (nếu dùng Actuator: 24VDC, 220VAC, 380VAC)

• Yêu cầu tiêu chuẩn phòng chống cháy nổ (như ATEX nếu dùng trong môi trường khí gas)

• Giấy tờ chứng nhận xuất xứ và chất lượng (CO/CQ)

• Datasheet thông số kỹ thuật chi tiết từ hãng sản xuất

Câu Hỏi Thường Gặp Về Rotary Valve (FAQ)

Rotary Valve là gì?

Rotary Valve là nhóm van công nghiệp dùng chuyển động quay (thường là góc 90 độ) của đĩa, bi hoặc nút để mở, đóng hoặc điều tiết dòng lưu chất trong đường ống. Van bướm và van bi là hai đại diện phổ biến nhất của nhóm này.

Van xoay chiều gồm những loại nào?

Tùy thuộc vào kết cấu bộ phận đóng mở, van xoay chiều gồm: Van bướm (Butterfly valve), Van bi (Ball valve), Van nút (Plug valve) và các loại Rotary valve chuyên dụng xả liệu bột.

Van xoay chiều có lắp bộ điều khiển tự động được không?

Có. Hầu hết các dòng van xoay chiều tiêu chuẩn đều được thiết kế mặt đĩa kết nối theo tiêu chuẩn ISO 5211, cho phép dễ dàng tháo tay gạt/tay quay để lắp đặt thêm bộ truyền động bằng điện (Electric actuator) hoặc bộ truyền động bằng khí nén (Pneumatic actuator).

Van xoay và van bướm có giống nhau không?

Không hoàn toàn giống nhau. Van bướm là một chủng loại van cụ thể thuộc tập hợp lớn các dòng van xoay chiều. Nói cách khác, van bướm chắc chắn là van xoay, nhưng van xoay còn bao gồm cả van bi, van nút và van quay xả liệu.

Làm thế nào để chọn đúng loại van xoay chiều?

Bạn cần cung cấp đủ 6 thông số nền tảng: Kích thước (DN) + Áp suất làm việc (PN) + Nhiệt độ + Tên môi chất + Vật liệu thân/seat + Phương thức điều khiển mong muốn.

Kết Luận: Lựa Chọn Van Xoay Chiều Phù Hợp Cho Hệ Thống

Van xoay chiều là giải pháp điều khiển dòng chảy hiện đại, mang lại sự tối ưu vượt trội về không gian, tốc độ vận hành và khả năng tự động hóa. Việc lựa chọn đúng loại van bướm, van bi hay van nút không chỉ dừng lại ở việc chọn đúng kích thước DN, mà đòi hỏi sự đánh giá tổng thể giữa áp suất, nhiệt độ và đặc tính ăn mòn của môi chất.
