Single Plate Wafer Type Check Valve Là Gì? Cấu Tạo, Nguyên Lý & Cách Chọn

Meta Description: Toàn tập về single plate wafer type check valve: cấu tạo, nguyên lý vận hành, so sánh với dual plate & swing check valve kèm checklist chọn mua chi tiết.

Trong thiết kế hệ thống đường ống công nghiệp, sự cố dòng chảy ngược (backflow) hay hiện tượng va đập thủy lực (water hammer) luôn là mối đe dọa trực tiếp đến tuổi thọ của máy bơm và hệ thống van. Việc trang bị một giải pháp bảo vệ đáng tin cậy là yêu cầu bắt buộc đối với mọi kỹ sư vận hành.

Trong số các dòng van một chiều hiện nay, single plate wafer type check valve nổi lên như một giải pháp tối ưu nhờ sự cân bằng giữa hiệu suất làm việc, kích thước gọn nhẹ và chi phí lắp đặt hợp lý. Bài viết này sẽ phân tích chuyên sâu từ cấu tạo, nguyên lý hoạt động đến tiêu chuẩn kỹ thuật giúp bạn đưa ra quyết định đầu tư chính xác nhất.

Single Plate Wafer Type Check Valve Là Gì?

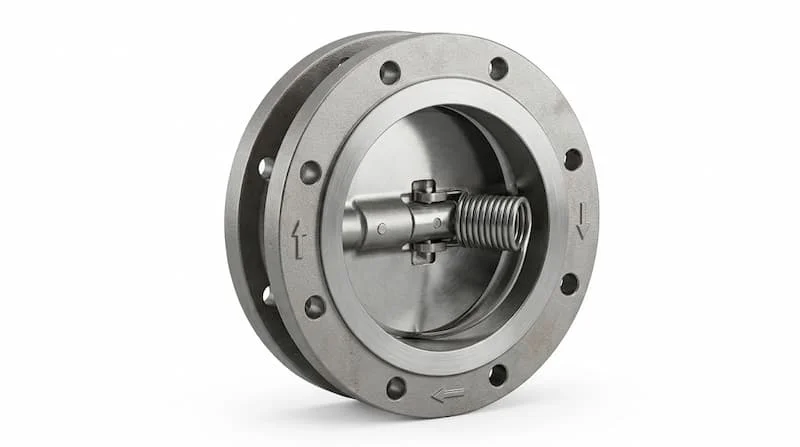

Single plate wafer type check valve (van một chiều dạng kẹp đĩa đơn) là loại van một chiều tự động ngăn dòng chảy ngược, có cấu tạo gồm một đĩa van độc lập (single plate) và thiết kế thân mỏng dạng wafer để kẹp trực tiếp giữa hai mặt bích đường ống thông qua hệ thống bu-lông gá. Van vận hành hoàn toàn tự động dựa trên sự chênh lệch áp suất của lưu chất.

Để hiểu rõ bản chất kỹ thuật của thiết bị, chúng ta giải mã từng thành phần trong tên gọi:

• Single Plate: Chỉ thiết kế sử dụng đúng một đĩa van duy nhất làm nhiệm vụ đóng/mở dòng chảy.

• Wafer Type: Kiểu dáng thân van siêu mỏng, không có mặt bích đúc liền thân, giúp lọt gọn vào khoảng không gian giữa hai mặt bích đường ống.

• Check Valve (Non-return valve / One way valve): Dòng van chức năng chỉ cho phép lưu chất đi qua theo một chiều cố định và chặn đứng dòng chảy đảo chiều.

Khác với các dòng van một chiều mặt bích truyền thống vốn cồng kềnh và nặng nề, dòng van này giải quyết triệt để bài toán không gian hẹp trong các phòng kỹ thuật tòa nhà, trạm bơm hay nhà máy công nghiệp.

Nguyên Lý Hoạt Động Của Single Plate Wafer Check Valve

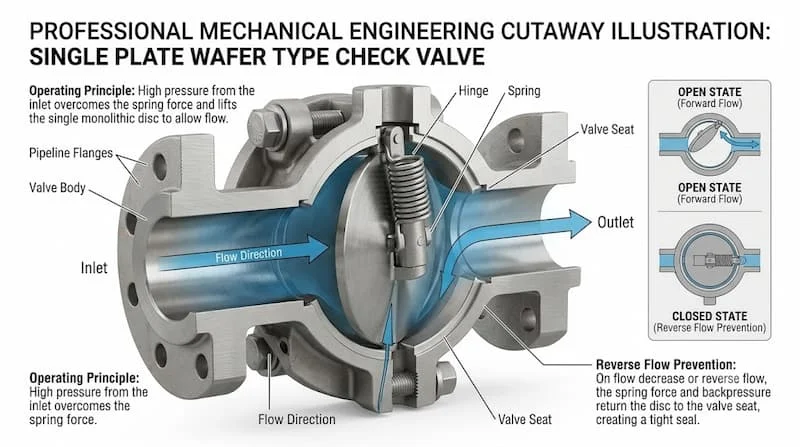

Về mặt động lực học chất lỏng, nguyên lý vận hành của single plate wafer check valve dựa trên sự cân bằng lực giữa áp suất dòng chảy, trọng lực của đĩa van và lực đàn hồi của lò xo hỗ trợ.

1. Khi dòng chảy đi đúng hướng (Chiều mở van)

Khi máy bơm khởi động hoặc áp suất dòng lưu chất phía trước van vượt qua áp suất cản phía sau, lực chênh lệch áp suất này đẩy trực tiếp vào bề mặt đĩa van (single plate). Đĩa van lật nghiêng quanh trục bản lề (hinge) hoặc trượt nghiêng, tạo ra khoảng hở cho lưu chất đi qua dễ dàng với tổn thất áp suất thấp.

2. Khi dòng chảy giảm hoặc đảo chiều (Chiều đóng van)

Khi máy bơm dừng hoặc áp suất phía sau van đột ngột tăng cao hơn áp suất phía trước, dòng chảy có xu hướng chảy ngược lại. Ngay lập tức, chênh lệch áp suất ngược kết hợp với trọng lượng bản thân đĩa van sẽ đẩy đĩa trở lại vị trí ban đầu, ép chặt vào vòng làm kín (seat) để chặn đứng dòng lưu chất.

3. Vai trò cốt lõi của lò xo (Spring)

Trong hầu hết các thiết kế van một chiều đĩa đơn hiện đại, một lò xo xoắn hoặc lò xo lá được tích hợp sẵn phía sau đĩa van. Lò xo đóng vai trò đẩy đĩa van về vị trí đóng ngay trước khi dòng chảy kịp đảo chiều hoàn toàn. Điều này giúp van phản ứng nhanh tức thì, triệt tiêu nguy cơ sinh ra va đập thủy lực gây vỡ ống.

Cấu Tạo Của Single Plate Wafer Type Check Valve

Mặc dù có kiểu dáng rất gọn nhẹ, cấu tạo bên trong của van một chiều đĩa đơn dạng wafer được tính toán cơ khí rất chính xác để chịu được áp lực làm việc cao:

• Thân van (Body): Thiết kế đúc nguyên khối dạng đĩa mỏng, chế tạo từ gang, thép carbon hoặc inox. Chiều dài kết cấu (Face-to-Face) tuân theo tiêu chuẩn quốc tế như API 594 hay DIN 3202.

• Đĩa van (Single Plate / Disc): Chi tiết chịu lực chính, có dạng hình tròn, tự động lật mở hoặc trượt nghiêng để điều tiết dòng chảy.

• Lò xo (Spring): Làm bằng thép không gỉ (Inox 304/316) có độ đàn hồi cao, giữ nhiệm vụ hồi đĩa van về vị trí làm kín khẩn cấp.

• Vòng làm kín (Seat): Có thể đúc đệm cao su (EPDM, NBR, FKM) trực tiếp lên thân van hoặc gia công bề mặt kim loại (Metal-to-Metal) để chịu nhiệt độ cao.

• Trục van & Chốt bản lề (Hinge / Shaft): Trục định vị cố định giúp đĩa van chuyển động theo đúng quỹ đạo thiết kế mà không bị xô lệch.

• Bề mặt tiếp xúc bích (Connection Area): Thiết kế hai mặt bên của thân van phẳng hoặc có rãnh để ép chặt với gioăng mặt bích đường ống.

Đặc Điểm Nổi Bật Của Single Plate Wafer Check Valve

Không phải ngẫu nhiên mà dòng single plate wafer type check valve lại trở thành sự lựa chọn hàng đầu của các kỹ sư thiết kế B2B trong các dự án quy mô lớn.

• Thiết kế siêu nhỏ gọn: Chiều dài thân van mỏng hơn từ 70% - 80% so với van một chiều dạng lá lật mặt bích (Swing check valve), giúp tiết kiệm diện tích thi công tối đa.

• Trọng lượng nhẹ: Do cắt giảm được phần lớn kim loại ở thân van và mặt bích đúc, van giảm tải trọng đáng kể lên hệ thống giá đỡ đường ống.

• Lắp đặt linh hoạt giữa hai mặt bích: Nhờ thiết kế wafer, van tương thích linh hoạt với nhiều tiêu chuẩn mặt bích khác nhau như JIS 10K, PN16 hay Class 150 mà không cần đặt hàng riêng.

• Vận hành hoàn toàn tự động: Van hoạt động dựa vào năng lượng của dòng chảy, không tiêu tốn điện năng hay đòi hỏi bộ truyền động (actuator) phức tạp.

• Ngăn ngừa sự cố hiệu quả: Phản ứng đóng nhanh nhờ lực lò xo giúp hạn chế tối đa nguy cơ dồn áp làm hư hỏng đầu bơm.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Chọn

Đối với các nhà thầu và kỹ sư mua hàng B2B, việc đọc hiểu và đối chiếu bảng thông số kỹ thuật là bước sống còn để tránh mua nhầm vật tư không tương thích:

1. Kích thước danh nghĩa (Nominal Size - DN)

Dải kích thước phổ biến của van đĩa đơn wafer trải dài từ DN50, DN65, DN80, DN100, DN150, DN200, DN300 cho đến DN600. Cần lưu ý đường kính danh nghĩa của van phải khớp hoàn toàn với đường kính ngoài của ống steel/HDPE.

2. Cấp áp suất làm việc (Pressure Rating)

Van được thiết kế theo các tiêu chuẩn áp lực thông dụng:

• Hệ Châu Âu/Việt Nam: PN10, PN16, PN25

• Hệ Mỹ: Class 150, Class 300

  Áp suất vận hành thực tế của hệ thống không được vượt quá áp suất thiết kế tối đa của van.

3. Vật liệu thân van (Body Material)

Tùy thuộc vào môi trường lắp đặt, thân van có thể chọn Cast Iron (Gang đúc), Ductile Iron (Gang cầu), Carbon Steel (Thép WCB) hoặc Stainless Steel (Inox 304/316).

4. Vật liệu đĩa van (Plate Material)

Đĩa van thường xuyên va đập và tiếp xúc trực tiếp với lưu chất nên thường được ưu tiên làm bằng vật liệu chịu lực và chống ăn mòn tốt như Inox 304, Inox 316 hoặc Bronze (Đồng).

5. Vật liệu vòng làm kín (Seat Material)

• EPDM: Dùng cho nước sạch, nước thải nhẹ, nhiệt độ < 120°C.

• NBR: Chịu dầu, mỡ, hydrocacbon, nhiệt độ < 80°C.

• VITON / FKM: Chịu hóa chất và nhiệt độ cao < 200°C.

• Metal Seat: Dùng cho hơi nóng, dầu nhiệt độ cao vượt 200°C.

6. Nhiệt độ vận hành (Working Temperature)

Cần tính toán nhiệt độ cao nhất của lưu chất để chọn sự kết hợp giữa vật liệu thân và vật liệu seat phù hợp.

Single Plate Wafer Check Valve Có Những Vật Liệu Nào?

Mỗi loại vật liệu chế tạo single plate wafer check valve sẽ giải quyết một bài toán môi trường làm việc riêng biệt:

• Gang đúc & Gang cầu (Cast/Ductile Iron): Giải pháp chi phí thấp nhất, chuyên dùng cho các hệ thống nước sạch, PCCC, HVAC và xử lý nước thải sinh hoạt.

• Thép Carbon (Carbon Steel WCB): Khả năng chịu nhiệt và lực cơ học cao, thích hợp cho các đường ống dẫn dầu, khí nén và hệ thống công nghiệp áp lực lớn.

• Inox 304 / Inox 316 (Stainless Steel): Lựa chọn tối ưu cho ngành hóa chất, thực phẩm, dược phẩm, nước biển và môi trường có tính ăn mòn cao.

Lời khuyên từ chuyên gia: Không có vật liệu nào là "tốt nhất toàn diện", chỉ có vật liệu "phù hợp nhất" với phương trình: Môi chất + Nhiệt độ + Áp suất + Ngân sách dự án.

So Sánh Single Plate Wafer Check Valve Với Các Loại Check Valve Khác

Để thấy rõ lợi thế cạnh tranh của van một chiều đĩa đơn kẹp wafer, hãy cùng đặt thiết bị lên bàn cân so sánh với hai dòng van đối thủ phổ biến:

Đánh giá kỹ thuật: Single plate wafer check valve chiến thắng tuyệt đối về khả năng tiết kiệm không gian và chi phí lắp đặt ở các dải đường ống từ DN50 - DN300 so với dạng Swing truyền thống.

Ưu Và Nhược Điểm Của Single Plate Wafer Check Valve

Am hiểu tường tận cả mặt mạnh lẫn điểm hạn chế giúp bạn chủ động hơn trong khâu thiết kế hệ thống.

Ưu điểm

• Kích thước nhỏ gọn, trọng lượng nhẹ giúp giảm thiểu gánh nặng cho hệ thống đường ống nâng đỡ.

• Lắp đặt đơn giản, nhanh chóng, giảm chi phí nhân công thi công.

• Giá thành cạnh tranh hơn so với van một chiều đúc mặt bích cùng kích cỡ.

• Đóng mở tự động phản ứng nhanh, ngăn hiện tượng dòng chảy ngược hiệu quả.

Nhược điểm

• Diện tích cản dòng của đĩa van khiến tổn thất áp suất (pressure drop) cao hơn một chút so với swing check valve mở hoàn toàn.

• Yêu cầu bắt buộc phải lắp đặt đúng chiều mũi tên dòng chảy quy định trên thân van.

• Đòi hỏi chọn đúng loại vật liệu gioăng (seat) nếu không sẽ dễ bị rò rỉ khi gặp hóa chất ăn mòn.

Applications: Single Plate Wafer Check Valve Được Sử Dụng Ở Đâu?

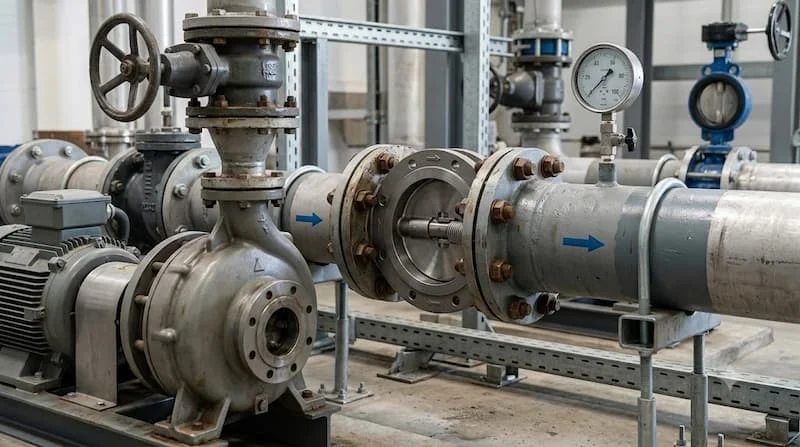

Nhờ đặc tính vận hành linh hoạt, dòng van này hiện diện trong nhiều công trình hạ tầng và nhà máy công nghiệp:

• Hệ thống cấp thoát nước tòa nhà: Lắp đặt tại các đường ống dẫn nước sinh hoạt, đường ống trung gian để bảo vệ máy bơm.

• Trạm bơm nước thải: Ngăn dòng nước thải đầy cặn chảy ngược lại gây cháy động cơ bơm khi ngắt điện.

• Hệ thống PCCC & HVAC: Sử dụng trong các đường ống nước lạnh Chiller, nước nóng tuần hoàn và hệ thống cứu hỏa tòa nhà.

• Nhà máy công nghiệp & Hóa chất: Lắp trên các tuyến ống dẫn dầu, khí nén, hóa chất lỏng trong dây chuyền sản xuất.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Van Một Chiều Đĩa Đơn

Nhiều sự cố hỏng van hoặc rò rỉ đường ống xuất phát từ các thao tác lắp đặt sai quy chuẩn:

1. Lắp ngược chiều dòng chảy: Không chú ý ký hiệu mũi tên (Flow Arrow) đúc nổi trên thân van, khiến van bị khóa chặt dòng chảy chính.

2. Lắp quá gần co ống (Elbow) hoặc đầu bơm: Dòng chảy xoáy không đều ở gần co ống khiến đĩa van bị rung giật liên tục, làm gãy trục van hoặc hỏng lò xo.

3. Xiết bu-lông không đều lực: Lực lệch làm nghiêng thân van wafer, gây xô lệch gioăng và rò rỉ lưu chất ra ngoài.

4. Bỏ qua nhiệt độ vận hành tối đa của Seat: Chọn gioăng cao su EPDM dùng cho hệ thống dầu nóng khiến gioăng bị nhão và nứt vỡ.

Hướng Dẫn Quy Trình 8 Bước Chọn Single Plate Wafer Type Check Valve

Để sở hữu một sản phẩm single plate wafer type check valve hoạt động bền bỉ, hãy thực hiện theo đúng 8 bước chuẩn hóa sau:

• Bước 1: Xác định đường kính danh nghĩa (DN) của hệ thống ống.

• Bước 2: Xác định chính xác đặc tính môi chất (Nước sạch, nước thải, hóa chất, dầu, khí).

• Bước 3: Kiểm tra áp suất làm việc thực tế và cấp áp suất tiêu chuẩn (PN10/16/25, Class 150).

• Bước 4: Xác định dải nhiệt độ làm việc của hệ thống.

• Bước 5: Lựa chọn vật liệu Thân (Body), Đĩa (Plate) và Gioăng (Seat) tương thích.

• Bước 6: Kiểm tra tiêu chuẩn mặt bích kết nối (JIS, BS, ANSI) để đảm bảo chiều dài bu-lông kẹp vừa vặn.

• Bước 7: Xác định phương lắp đặt (Lắp đứng hay lắp ngang) để chọn model có lò xo hỗ trợ phù hợp.

• Bước 8: Đối chiếu thông số với Datasheet chính hãng từ nhà sản xuất trước khi chốt đơn.

Checklist Kiểm Tra Sản Phẩm Trước Khi Mua

Hãy kiểm tra đầy đủ các mục trong danh sách dưới đây trước khi tiến hành mua hàng:

• Kích thước đường ống (DN)

• Áp suất thiết kế (PN / Class)

• Loại môi chất vận hành

• Nhiệt độ làm việc cao nhất

• Vật liệu thân van (Body material)

• Vật liệu đĩa van (Plate material)

• Vật liệu làm kín (Seat material)

• Vật liệu lò xo (Spring material)

• Tiêu chuẩn kết nối Wafer

• Hướng lắp đặt van (Ngang / Đứng)

• Mũi tên chỉ hướng dòng chảy

• Datasheet & Bản vẽ kích thước Face-to-Face

• Chứng chỉ CO/CQ đi kèm sản phẩm

Câu Hỏi Thường Gặp Về Single Plate Wafer Type Check Valve (FAQ)

Single plate wafer type check valve là gì?

Đây là loại van một chiều có cấu tạo dạng mỏng (wafer), sử dụng một đĩa van đơn độc lập kẹp giữa hai mặt bích đường ống để cho phép lưu chất đi qua một chiều và ngăn dòng chảy ngược.

Single plate wafer check valve hoạt động như thế nào?

Van vận hành hoàn toàn tự động nhờ chênh lệch áp suất. Áp suất dòng chảy thuận sẽ đẩy đĩa van mở ra. Khi dòng chảy ngừng hoặc có xu hướng chảy ngược, lực đàn hồi lò xo cùng áp suất ngược sẽ đẩy đĩa van ép chặt vào seat để đóng van.

Single plate wafer khác gì so với dual plate check valve?

Single plate sử dụng một đĩa van duy nhất, cấu tạo đơn giản hơn. Trong khi đó, dual plate sử dụng hai đĩa van dạng cánh bướm gập lại, thường tối ưu tổn thất áp suất tốt hơn ở các đường ống kích thước rất lớn.

Van dạng Wafer có cần mặt bích không?

Có. Bản thân van wafer không đúc sẵn mặt bích trên thân, nên van bắt buộc phải được đặt kẹp ở giữa hai mặt bích của đường ống và siết chặt bằng hệ thống bu-lông dài (tie-rods).

Làm sao để chọn mua single plate wafer check valve chuẩn xác?

Bạn cần xác định rõ 5 thông số cốt lõi: Kích thước DN, Áp suất PN/Class, Nhiệt độ làm việc, Tên môi chất cụ thể và Vật liệu thân/gioăng mong muốn.

Kết Luận: Có Nên Sử Dụng Single Plate Wafer Type Check Valve?

Single plate wafer type check valve là một khoản đầu tư thông minh và vô cùng hiệu quả cho các hệ thống đường ống hiện đại. Sự kết hợp hoàn hảo giữa thiết kế đĩa đơn tối giản, kiểu thân wafer siêu mỏng cùng cơ chế đóng nhanh bằng lò xo giúp thiết bị ngăn chặn triệt tiêu rủi ro chảy ngược và hiện tượng va đập thủy lực.

Tuy nhiên, hiệu quả vận hành của van phụ thuộc hoàn toàn vào việc bạn chọn đúng thông số DN, cấp áp suất, vật liệu seat và kỹ thuật lắp đặt.
