Trong thiết kế và thi công hệ thống đường ống dân dụng cũng như công nghiệp, công tác lựa chọn van điều khiển luôn đóng vai trò then chốt đến độ an toàn và hiệu suất vận hành. Dù vậy, một trong những nhầm lẫn phổ biến nhất mà kỹ sư cơ điện hay thợ thi công thường gặp phải nằm ở cách gọi tên quy chuẩn kích thước.

Khái niệm Threaded Valve D50 xuất hiện rất nhiều trong các yêu cầu báo giá hay bản vẽ thi công. Tuy nhiên, nếu không nắm rõ bản chất kỹ thuật của chuẩn kết nối này, bạn rất dễ mua nhầm chủng loại van, gây lệch chuẩn ren hoặc không thể lắp vừa vào đường ống sẵn có, dẫn đến lãng phí chi phí và kéo dài thời gian dừng máy.

Van Ren D50 Là Gì?

Van ren D50 là cách gọi thông dụng trong đời sống và kỹ thuật để chỉ các loại van công nghiệp sử dụng kiểu kết nối bằng ren (Threaded Connection) và được dùng cho đường ống kích thước D50 theo định danh của nhà sản xuất hoặc chuẩn vật liệu. Tùy thuộc vào yêu cầu vận hành, Threaded Valve D50 có thể thuộc các chủng loại cơ khí khác nhau như van bi, van cổng, van cầu, van một chiều hay van lọc Y.

Để đảm bảo chọn mua đúng thiết bị, bạn cần nắm rõ hai thành tố cốt lõi trong tên gọi này:

• Bản chất kết nối (Ren): Khác với kết nối mặt bích (Flanged) hay kết nối hàn (Welded), Threaded Valve D50 sử dụng các bước ren được gia công ở hai đầu thân van (ren trong hoặc ren ngoài) để vặn trực tiếp vào đầu ống.

• Kích thước định danh (D50): Đây là thuật ngữ mô tả đường kính. Tuy nhiên, "D50" không đại diện cho một thông số cơ khí duy nhất cho mọi loại ống.

Lưu ý kỹ thuật quan trọng: "Threaded Valve D50" hoàn toàn không phải tên của một dòng van đơn lẻ. Khi tìm mua sản phẩm này, bạn phải làm rõ 4 yếu tố bắt buộc: Loại van cụ thể + Kích thước chính xác + Tiêu chuẩn bước ren + Vật liệu chế tạo.

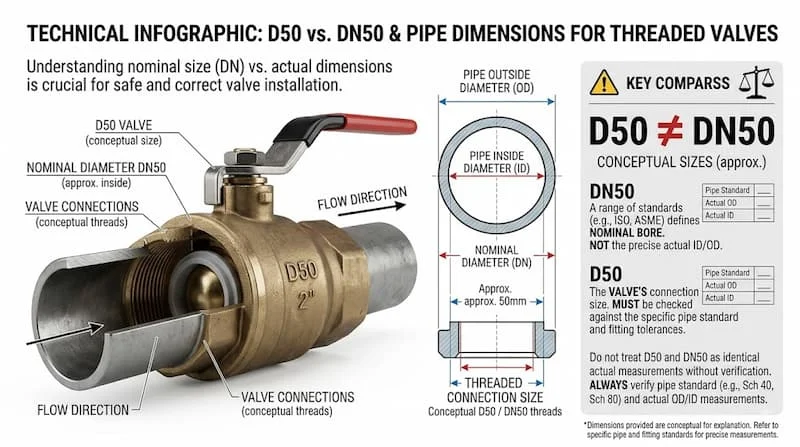

D50 Có Phải Là DN50 Không?

Đây là thắc mắc mang tính "tử huyệt" khiến rất nhiều người mua nhầm hàng. Nhìn qua có vẻ giống nhau, nhưng trên thực tế kỹ thuật, D50 và DN50 không phải lúc nào cũng đồng nhất.

Để hiểu rõ tại sao lại có sự khác biệt này, chúng ta cần phân biệt cách định danh kích thước của các loại vật liệu ống trên thị trường:

• DN50 (Diameter Nominal 50): Là đường kính danh nghĩa theo hệ milimét, tương đương với 2 inch (2") hoặc phi 60mm (chính xác là 60.3mm đường kính ngoài - OD) theo tiêu chuẩn ống thép, ống inox công nghiệp.

• D50 (Đường kính ngoài Phi 50mm): Thường được dùng bởi các nhà sản xuất ống nhựa (PPR, PVC, HDPE). Khi nói ống PPR D50 hay PVC D50, điều đó có nghĩa là đường kính ngoài thực tế của ống đúng bằng 50mm. Trong khi đó, ống nhựa nối với van DN50 (Phi 60) lại tương đương với D63.

Bảng so sánh quy đổi kích thước chuẩn dưới đây sẽ giúp bạn hình dung bức tranh tổng thể:

Kết luận: Tuyệt đối không đặt mua van chỉ dựa vào chữ "D50" nói chung. Hãy dùng thước kẹp đo chính xác đường kính ngoài (OD) của đường ống hoặc kiểm tra lại chuẩn ống (ống thép, inox hay ống nhựa PPR/PVC) trước khi chọn mua van D50 nối ren.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Ren

Do Threaded Valve D50 bao gồm nhiều dòng van khác nhau, cấu tạo cơ khí và nguyên lý làm việc của chúng sẽ phụ thuộc hoàn toàn vào cơ cấu đĩa van bên trong:

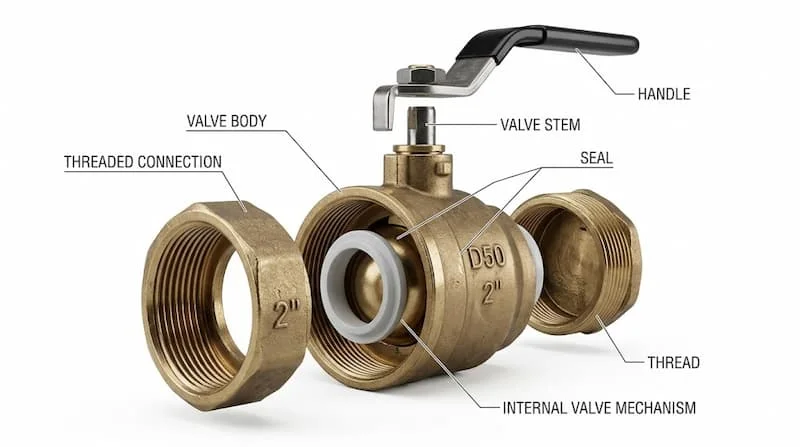

1. Van bi ren D50 (Threaded Ball Valve)

• Cấu tạo: Thân van (đồng/inox/nhựa), bi van đục lỗ xuyên tâm, trục van, tay gạt điều khiển, gioăng làm kín (PTFE) và hai đầu nối ren.

• Nguyên lý: Khi gạt tay điều khiển góc 90 độ, trục truyền lực xoay quả cầu. Lỗ xuyên tâm trùng với hướng ống thì van mở toàn phần; khi lỗ xoay vuông góc với thân ống thì van đóng hoàn toàn.

2. Van cổng ren D50 (Threaded Gate Valve)

• Cấu tạo: Thân van, cánh van (đĩa nêm), trục van dạng ren, tay quay (vô năng), gioăng làm kín.

• Nguyên lý: Xoay tay quay giúp nâng hoặc hạ cánh van theo chiều vuông góc với dòng chảy. Van cổng phù hợp nhất cho nhu cầu đóng/mở hoàn toàn, không dùng để tiết lưu.

3. Van một chiều ren D50 (Threaded Check Valve)

• Cấu tạo: Thân van có hai đầu ren, lá lật hoặc đĩa đệm lò xo, gioăng cao su.

• Nguyên lý: Hoạt động hoàn toàn tự động dựa vào áp lực lưu chất. Áp lực dòng chảy xuôi đẩy đĩa van mở ra; khi dòng chảy ngưng hoặc có lực chảy ngược, lò xo/trọng lực lá lật sẽ lập tức ép đĩa van về vị trí bịt kín, ngăn dòng chảy ngược bảo vệ máy bơm.

Threaded Valve D50 Có Những Loại Nào?

Tránh việc mua nhầm loại van không đúng công năng, bạn có thể tham khảo phân loại các dòng van D50 nối ren phổ biến dưới đây:

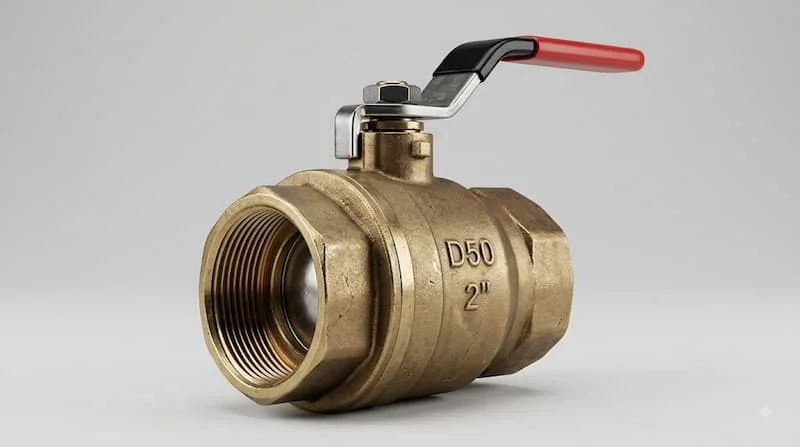

1. Van bi ren D50

Là giải pháp phổ biến nhất hiện nay nhờ khả năng đóng mở cực nhanh, thao tác đơn giản và độ kín khít cao. Van bi ren thường gọn nhẹ và không cản trở lưu lượng dòng chảy.

2. Van cổng ren D50

Thường gọi là van cửa ren, chuyên dùng cho các tuyến ống cấp nước chính. Nhờ cơ cấu cánh van nâng lên hoàn toàn khỏi lòng ống, van cổng hạn chế tối đa tình trạng sụt áp trên đường ống.

3. Van cầu ren D50

Loại van này có cấu tạo lòng van dạng yên ngựa, chuyên sử dụng cho các hệ thống yêu cầu điều tiết, điều chỉnh lưu lượng nước nóng, hơi hoặc khí nén.

4. Van một chiều ren D50

Thiết bị bắt buộc lắp đặt ở đầu ra của các cụm máy bơm nước nhằm ngăn hiện tượng búa nước (water hammer) và tránh chảy ngược gây tụt áp hệ thống.

5. Van lọc Y ren D50 (Y-Strainer)

Được trang bị lưới lọc kim loại bên trong thân Y, dùng để bẫy rác, cặn bẩn, sỏi sạn trước khi dòng chảy đi vào các thiết bị nhạy cảm như đồng hồ đo nước hay van giảm áp.

Bảng tổng hợp chức năng các loại Threaded Valve D50:

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Threaded Valve D50

Để chọn được một sản phẩm van D50 nối ren vận hành an toàn và bền bỉ, bạn cần rà soát kỹ 6 thông số kỹ thuật then chốt:

1. Chính xác chuẩn kích thước: Đo thực tế xem cần van DN50 (Phi 60mm) hay D50 (Phi 50mm) để chọn chuẩn bước ren phù hợp.

2. Kiểu ren & Tiêu chuẩn ren: Xác định là ren trong (Female Thread) hay ren ngoài (Male Thread). Đồng thời đối chiếu tiêu chuẩn ren như BSPT (ren côn chuẩn Châu Âu/Châu Á), NPT (ren côn chuẩn Mỹ) hay BSPP (ren thẳng). Lắp lẫn ren NPT và BSPT sẽ gây xì rò rỉ dưới áp lực cao.

3. Vật liệu chế tạo: Lựa chọn giữa Đồng, Inox (SUS304/316), Gang, Thép hay Nhựa (PVC/PPR).

4. Áp suất làm việc (Pressure Rating): Phụ thuộc vào thiết kế van, phổ biến như PN10, PN16, PN25 hoặc 10K, 150LB. Không sử dụng van áp thấp PN10 cho tuyến ống có áp lực vận hành vượt quá 10 bar.

5. Nhiệt độ chịu đựng: Van nhựa thường chỉ chịu được < 60°C; van đồng chịu nhiệt < 120°C; trong khi van inox gioăng Teflon chịu được > 180°C.

6. Tính tương thích môi chất: Xác định van dùng cho nước sạch, nước thải, khí nén, xăng dầu hay hóa chất ăn mòn.

Threaded Valve D50 Bằng Đồng, Inox Và Nhựa Khác Nhau Thế Nào?

Mỗi dòng vật liệu cấu tạo nên Threaded Valve D50 đều có những ưu và nhược điểm riêng. Chọn đúng vật liệu giúp bạn tối ưu chi phí đầu tư mà vẫn đảm bảo tuổi thọ hệ thống:

Lời khuyên chuyên gia: Không có vật liệu nào "tốt nhất tuyệt đối", chỉ có vật liệu "phù hợp nhất". Nếu dùng cho hệ thống nước sinh hoạt dân dụng, van đồng là sự lựa chọn tối ưu về chi phí. Nếu dùng cho hóa chất hay thực phẩm sạch, bắt buộc phải dùng van inox hoặc nhựa chuyên dụng.

Khi Nào Nên Chọn Threaded Valve D50 Thay Vì Van Mặt Bích?

Kết nối ren và kết nối mặt bích đều có những không gian ứng dụng riêng biệt. Bạn nên chọn Threaded Valve D50 khi:

• Đường ống kích thước nhỏ và trung bình (dưới DN50): Ở các quy cách này, kết nối ren giúp thu gọn kích thước cụm van, không chiếm nhiều không gian thi công.

• Chi phí đầu tư tiết kiệm: Van nối ren không tốn thêm chi phí mua cặp mặt bích, gioăng cao su bích và bu-lông gá lắp.

• Lắp đặt đơn giản, nhanh chóng: Thợ thi công chỉ cần dùng băng tan (cao su mỏng) và mỏ lết là có thể thao tác vặn kết nối dễ dàng.

Ngược lại, bạn nên chuyển sang dùng van mặt bích khi: đường ống có kích thước từ DN65 trở lên, hệ thống có độ rung lắc lớn, áp suất vận hành rất cao (PN25, PN40), hoặc vị trí lắp đặt yêu cầu tháo bảo trì thường xuyên mà không muốn xoay cả đoạn ống.

Threaded Valve D50 Được Sử Dụng Ở Đâu?

Nhờ sự linh hoạt và nhỏ gọn, Threaded Valve D50 hiện diện rộng rãi từ công trình dân dụng cho đến các dây chuyền sản xuất:

• Hệ thống cấp thoát nước tòa nhà: Lắp đặt làm van chặn tổng tại các tầng chung cư, nhà dân, khách sạn hay cửa hàng commercial.

• Hệ thống tưới tiêu nông nghiệp: Dùng [chèn link: van-bi-ren-nhua-d50] để chia nhánh tưới cho các cánh đồng, nhà kính tự động.

• Trạm bơm & Xử lý nước sạch: Lắp van một chiều ren và van lọc Y ren bảo vệ đầu hút/đầu đẩy máy bơm.

• Hệ thống đường ống khí nén công nghiệp: Dùng van bi ren inox hoặc van đồng chặn các nhánh cấp khí cho máy móc nhà xưởng.

• Dây chuyền sản xuất nhẹ: Điều tiết lưu lượng nước làm mát (Chiller), chất lỏng trong các nhà máy chế biến.

Những Sai Lầm Thường Gặp Khi Chọn Threaded Valve D50

Để tránh "mất tiền vô ích" và sự cố rò rỉ đường ống, hãy điểm qua 6 sai lầm điển hình sau:

1. Quy chụp mặc định D50 bằng DN50: Mua van DN50 (Phi 60mm) về để vặn vào ống nhựa D50 (Phi 50mm) dẫn đến việc lệch cỡ không lắp vừa.

2. Bỏ qua thông số áp suất và nhiệt độ: Mua van nhựa giá rẻ lắp vào đường nước nóng lò hơi khiến van bị biến dạng mềm chảy.

3. Lắp lẫn các chuẩn bước ren: Vặn van ren NPT vào ống ren BSPT khiến mối nối bị kẹt nửa chừng, dễ rò rỉ dưới áp lực.

4. Dùng sai loại vật liệu cho môi chất: Dùng van thân đồng cho đường ống hóa chất ăn mòn làm thủng thân van chỉ sau thời gian ngắn.

5. Lắp ngược hướng dòng chảy: Lỗi cực kỳ phổ biến khi thi công van một chiều ren hoặc van cầu ren D50 (không quan sát mũi tên chỉ hướng trên thân van).

6. Siết ren quá chặt (Over-torque): Dùng lực cờ-lê quá mạnh làm nứt vỡ thân van nhựa hoặc van đồng, làm đứt bước ren.

Cách Chọn Threaded Valve D50 Đúng Kỹ Thuật

Tuân thủ 8 bước chuẩn hóa dưới đây sẽ giúp bạn dễ dàng chọn đúng loại Threaded Valve D50 chính xác 100%:

• Bước 1: Dùng thước kẹp đo chính xác đường kính ngoài (OD) của đường ống cần lắp.

• Bước 2: Xác định chức năng van cần dùng (Van bi đóng nhanh, van cổng chặn luồng, van một chiều hay van cầu?).

• Bước 3: Kiểm tra kiểu ren yêu cầu (Ren trong hay ren ngoài, tiêu chuẩn BSPT hay NPT).

• Bước 4: Xác định chính xác môi chất chảy qua ống (Nước sạch, nước thải, khí nén, hóa chất...).

• Bước 5: Tra cứu áp suất làm việc thực tế của hệ thống để chọn cấp áp PN tương ứng.

• Bước 6: Xác định nhiệt độ vận hành tối đa của lưu chất.

• Bước 7: Chọn vật liệu phù hợp (Đồng, Inox, Nhựa hay Gang).

• Bước 8: Yêu cầu nhà cung cấp gửi catalogue/datasheet để kiểm tra kích thước chiều dài van (Face-to-Face) trước khi chốt đơn.

Checklist Trước Khi Mua Threaded Valve D50

Tích chọn đủ các mục dưới đây để hoàn thiện yêu cầu mua hàng chuẩn xác:

• Xác định chính xác đường kính thực tế (Phi 50mm hay Phi 60mm - DN50)

• Xác định đúng loại van (Van bi / Van cổng / Van cầu / Van 1 chiều)

• Kiểm tra kiểu ren (Ren trong hay Ren ngoài)

• Kiểm tra chuẩn ren (BSPT / NPT)

• Xác định tên môi chất vận hành

• Áp suất làm việc tối đa (bar hoặc PN)

• Nhiệt độ vận hành tối đa (°C)

• Vật liệu thân van (Đồng / Inox 304 / Nhựa PVC...)

• Vật liệu gioăng làm kín (EPDM / PTFE)

• Xác định hướng dòng chảy (đối với van 1 chiều/van cầu)

• Yêu cầu Bảng thông số kỹ thuật (Datasheet) từ người bán

Câu Hỏi Thường Gặp Về Van Ren D50 (FAQ)

Van ren D50 là gì?

Van ren D50 là tên gọi chung cho các dòng van công nghiệp sử dụng kết nối vặn ren và dùng cho đường ống kích thước D50. Cần xác định loại van cụ thể (van bi, van cổng...) và đường kính thực tế trước khi đặt mua.

Van ren D50 có phải là DN50 không?

Không nên mặc định hai thông số này giống nhau. DN50 tương đương với đường kính ngoài Phi 60mm (ống thép/inox), trong khi D50 thường dùng để chỉ đường kính ngoài Phi 50mm của các hệ ống nhựa PPR/PVC.

Van ren D50 có những chủng loại nào?

Gồm có van bi ren D50, van cổng ren, van cầu ren, van một chiều ren, van xả khí ren và van lọc Y ren D50.

Van ren D50 bằng inox hay đồng tốt hơn?

Inox vượt trội hơn về khả năng chịu nhiệt, chịu áp và chống ăn mòn hóa chất. Tuy nhiên, van đồng lại có giá thành kinh tế hơn và rất phù hợp cho các hệ thống cấp nước sạch dân dụng.

Làm sao để vặn van ren D50 không bị rò rỉ nước?

Bạn nên quấn băng tan (băng cao su mỏng) vừa đủ từ 18-24 vòng theo chiều kim đồng hồ quanh ren ngoài trước khi vặn vào van, sau đó dùng cờ-lê siết vừa đủ lực.

Van Ren D50 – Chọn Đúng Kích Thước, Đúng Kiểu Ren

Tóm lại, van ren D50 là giải pháp kết nối nhỏ gọn, tiện lợi và tiết kiệm chi phí cho các hệ thống đường ống vừa và nhỏ. Mặc dù vậy, tên gọi D50 chứa đựng nhiều quy chuẩn kích thước khác nhau tùy theo loại vật liệu ống. Việc nắm rõ các thông số kỹ thuật từ loại van, chuẩn bước ren, cấp áp suất cho đến vật liệu chế tạo sẽ giúp hệ thống của bạn vận hành an toàn, không rò rỉ và có tuổi thọ lâu dài.

Trước khi mua hàng, luôn kiểm tra và đối chiếu thước đo thực tế của đường ống với bản vẽ kỹ thuật của sản phẩm.
