Reduce Pipe Là Gì? Toàn Tập Về Pipe Reducer (Côn Thu / Côn Giảm) Đường Ống

Meta Description: Tìm hiểu thuật ngữ reducing pipe fitting (pipe reducer - côn thu/côn giảm): nguyên lý chuyển tiếp đường kính, phân loại đồng tâm & lệch tâm, bảng thông số kỹ thuật chuẩn.

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc thay đổi kích thước ống để tối ưu hóa vận tốc dòng chảy hay kết nối các thiết bị có đường kính danh nghĩa khác nhau là yêu cầu bắt buộc. Tuy nhiên, việc thu hẹp hoặc mở rộng tiết diện đường ống không đúng kỹ thuật sẽ dẫn đến biến đổi áp suất đột ngột, gây nhiễu dòng, rung lắc cơ học và hủy hoại hệ thống bơm.

Để tạo ra sự chuyển tiếp mượt mà giữa các đoạn ống khác kích thước, phụ kiện cơ khí chuyên dụng được áp dụng chính là pipe reducer (trong các truy vấn tìm kiếm vật tư thường được gõ là reducing pipe fitting, hay tên Việt Nam phổ biến là côn thu, côn giảm, bầu giảm). Bài viết này sẽ phân tích góc nhìn kỹ thuật chuyên sâu về cấu tạo, phân loại đồng tâm/lệch tâm và hướng dẫn chọn mua phụ kiện giảm đường ống chuẩn xác nhất.

Reduce Pipe Là Gì?

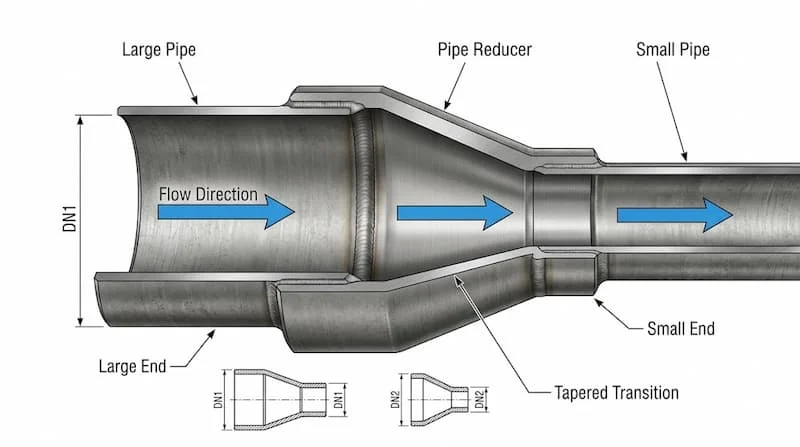

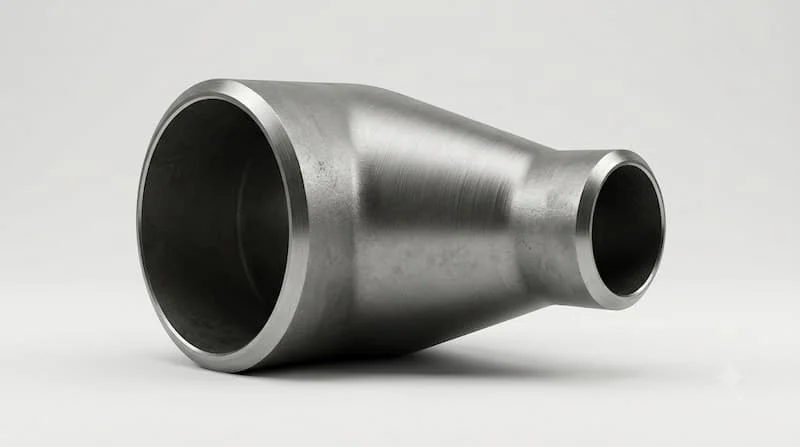

Reduce pipe (thuật ngữ kỹ thuật chuẩn quốc tế là pipe reducer hay reducing pipe fitting) là loại phụ kiện đường ống cơ khí dùng để kết nối hai đoạn ống có kích thước danh nghĩa (DN) khác nhau. Phụ kiện này giúp chuyển đổi đường kính đường ống từ lớn sang nhỏ hoặc ngược lại trên cùng một tuyến ống.

Ví dụ: Khi tuyến ống chính có kích thước DN100 (phi 114mm) cần kết nối vào họng xả máy bơm kích thước DN50 (phi 60mm), kỹ sư sẽ sử dụng một bộ pipe reducer DN100 × DN50 để làm cầu nối chuyển tiếp.

Phụ kiện giảm đường ống được ứng dụng rộng rãi trong:

• Mạng lưới cấp thoát nước đô thị và xử lý nước thải.

• Hệ thống phòng cháy chữa cháy (PCCC) và HVAC (nước lạnh/nước nóng).

• Đường ống công nghiệp dẫn dầu khí, hóa chất, hơi nóng (steam) và khí nén.

Lưu ý kỹ thuật quan trọng: Reducer KHÔNG PHẢI là thiết bị dùng để điều chỉnh hay tiết lưu lưu lượng chất lỏng như van công nghiệp. Chức năng duy nhất của nó là chuyển tiếp hình học tiết diện đường ống. Việc thay đổi lưu lượng hay áp suất khi đi qua reducer là hệ quả tự nhiên của định luật bảo toàn khối lượng và phương trình Bernoulli trong thủy lực học.

Nguyên Lý Hoạt Động Của Pipe Reducer

Không trang bị bất kỳ cơ cấu đóng mở hay chi tiết chuyển động nào bên trong, pipe reducer vận hành hoàn toàn dựa trên việc tạo ra một không gian chuyển tiếp hình học (dạng hình nón hoặc vạt phẳng một bên) giữa hai đường kính ống.

Động học dòng chảy qua bầu giảm

Khi lưu chất di chuyển từ đầu lớn (DN lớn) sang đầu nhỏ (DN nhỏ) của reducer:

1. Tiết diện thu hẹp: Không gian lưu thông bị thu nhỏ dần.

2. Vận tốc tăng lên: Theo phương trình liên tục, khi diện tích mặt cắt $A$ giảm thì vận tốc dòng chảy $v$ phải tăng lên tương ứng để duy trì lưu lượng $Q$.

3. Áp suất động tăng - Áp suất tĩnh giảm: Theo định luật Bernoulli, sự tăng vận tốc sẽ làm tăng áp suất động và giảm áp suất tĩnh của chất lỏng.

Tại sao tuyệt đối không được thu hẹp đường ống quá đột ngột?

Nhiều thiết kế mắc sai lầm khi giảm cấp kích thước quá gắt (ví dụ thu trực tiếp từ DN200 xuống DN50 trên một khoảng ngắn) hoặc sử dụng bích mù đục lỗ thay cho reducer tiêu chuẩn. Hậu quả kỹ thuật rất nghiêm trọng:

• Tổn thất áp suất cục bộ (Head Loss): Tạo ra vùng xoáy lẩn quẩn tại góc chuyển tiếp, gây sụt áp nghiêm trọng trên toàn tuyến.

• Hiện tượng nhiễu dòng (Turbulence): Dòng chảy êm (dòng laminar) bị biến dạng thành dòng chảy rối, tạo ra hiện tượng xâm thực (cavitation) xói mòn thành ống.

• Rung lắc và tiếng ồn: Áp lực dội ngược tác động vào thành côn thu tạo ra rung động cơ học, lâu dài gây nứt mối hàn và xô lệch bệ đỡ.

Do đó, các phụ kiện côn giảm chuẩn kỹ thuật luôn được vát góc nghiêng tiêu chuẩn để dòng chảy chuyển tiếp êm ái nhất.

Cấu Tạo Của reducing pipe fitting

Một bộ reducing pipe fitting tiêu chuẩn được gia công cơ khí chính xác với 4 bộ phận hình học chính:

1. Đầu lớn (Large End): Đầu vào (hoặc ra) có kích thước danh nghĩa lớn hơn, trùng khớp với tiêu chuẩn đường ống phía trước.

2. Thân chuyển tiếp (Reduction Zone): Đoạn thân thu dồn hình nón (đối với loại đồng tâm) hoặc thu dồn lệch góc (đối với loại lệch tâm). Độ dày thành ống ở đoạn này thường được gia công dầy hơn hoặc bằng thành ống để chịu áp lực co dãn.

3. Đầu nhỏ (Small End): Đầu có kích thước danh nghĩa nhỏ hơn, kết nối với đường ống tiếp theo.

4. Phần kết nối (Connection End): Tùy thuộc vào áp suất và vật liệu hệ thống, hai đầu côn thu được gia công theo các dạng:

   • Hàn vát mép (Butt Weld - BW): Dùng cho đường ống thép/inox áp lực cao, hàn trực tiếp vào ống.

   • Nối ren (Threaded - NPT/PT): Dùng cho ống kích thước nhỏ (thường nhỏ hơn hoặc bằng DN50).

   • Mặt bích (Flanged): Đúc liền mặt bích ở hai đầu để bắt bu-lông.

   • Hàn lồng (Socket Weld - SW) / Clamp: Dùng cho hệ thống vi sinh, thực phẩm hoặc đường ống áp lực nhỏ.

Các Loại reducing pipe fitting Phổ Biến

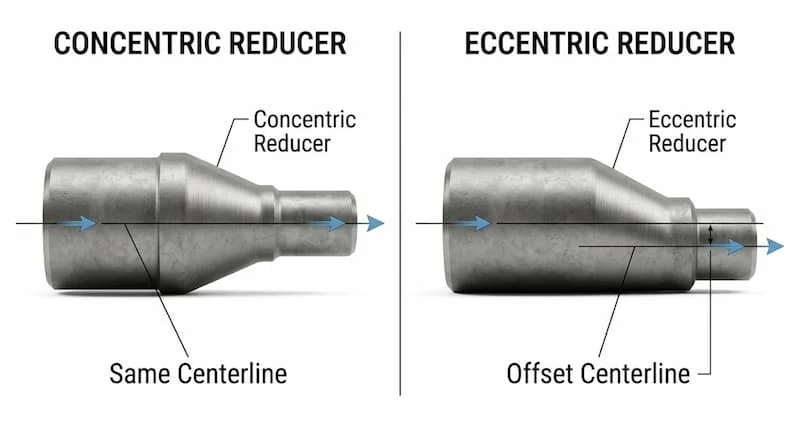

Dựa vào hình học trục tâm, ngành phụ kiện đường ống chia côn thu làm hai dòng chính biệt lập: Concentric Reducer và Eccentric Reducer.

1. Concentric Reducer (Côn thu đồng tâm)

Concentric reducer (côn giảm đồng tâm) có cấu trúc hình nón cân đối, trong đó đường tâm hình học của đầu lớn và đầu nhỏ hoàn toàn trùng nhau trên cùng một trục.

• Đặc điểm: Bề mặt thu nhỏ đều từ mọi hướng hướng vào tâm. Dòng chảy phân bố đồng đều theo hình dạng đối xứng.

• Ưu điểm: Gia công đơn giản, chi phí sản xuất thấp, dễ căn chỉnh khi lắp đặt trên các tuyến ống thẳng.

• Ứng dụng: Sử dụng phổ biến nhất trên các tuyến ống dẫn chạy thẳng đứng (Vertical Pipes) hoặc các tuyến ống dẫn nằm ngang không có yêu cầu đặc biệt về đọng dịch/tích khí.

• Ví dụ mã hàng: DN100 × DN50 Concentric Reducer Butt-Weld. [chèn link: con-thu-dong-tam-han]

2. Eccentric Reducer (Côn thu lệch tâm)

Eccentric reducer (côn giảm lệch tâm) có hai đường tâm của đầu lớn và đầu nhỏ nằm lệch nhau một khoảng lệch tâm $e$. Khi nhìn từ mặt bên, một cạnh của côn thu tạo thành một đường thẳng phẳng tuyệt đối, trong đó cạnh đối diện bị vát nghiêng thu nhỏ.

• Đặc điểm: Có 1 phía đáy phẳng (Flat bottom) hoặc phía đỉnh phẳng (Flat top).

• Tại sao phải dùng eccentric reducer?

  • Tại họng hút máy bơm (Pump Suction): Khi lắp côn thu trên đường ống hút nằm ngang của máy bơm, nếu dùng loại đồng tâm (concentric), phần vòm phía trên sẽ tạo thành một "túi đọng khí" (air pocket). Khí tích tụ dần sẽ bị cuốn vào buồng bơm gây ra hiện tượng e-khi, mất mồi và cháy phớt. Lắp eccentric reducer với phía đỉnh phẳng (Flat on Top) sẽ triệt tiêu hoàn toàn túi khí này.

  • Duy trì cao độ đáy ống (Flat on Bottom): Trong các giá đỡ đường ống (pipe rack) nằm ngang, việc dùng côn thu lệch tâm mặt đáy phẳng giúp toàn bộ tuyến ống nằm trên cùng một mặt phẳng đỡ, không bị võng hay vướng cấu trúc bệ hạ tầng.

  • Thoát dốc chất lỏng: Giúp xả cặn hoàn toàn trong các đường ống hóa chất hoặc thực phẩm khi dừng hệ thống.

So Sánh Concentric Reducer Và Eccentric Reducer

Để giúp kỹ sư và bộ phận mua hàng dễ dàng đưa ra quyết định, dưới đây là bảng so sánh chi tiết:

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Reduce Pipe

Để tránh mua sai chủng loại phụ kiện không thể lắp ráp vào hệ thống, bạn cần tra cứu đầy đủ các thông số sau trong datasheet:

Phân Biệt Reduce Pipe, Reducer Và Reducing Coupling

Trên các diễn đàn kỹ thuật và báo giá vật tư, người mua rất dễ nhầm lẫn giữa các thuật ngữ này. Dưới đây là phân định rõ ràng:

• Pipe Reducer / Reduce Pipe: Là tên gọi chung cho các phụ kiện thu giảm đường ống bằng phương pháp hàn vát mép (Butt Weld) hoặc bích đúc liền, thường dành cho các đường ống công nghiệp kích thước vừa và lớn (từ DN25 trở lên).

• Reducing Coupling (Măng sông thu / Măng sông giảm): Thường là phụ kiện dạng ống nối có ren trong hoặc hàn lồng (Socket Weld) ở hai đầu, dùng để nối hai đoạn ống kích thước nhỏ (thường từ DN15 đến DN50).

• Reducing Tee (Tê thu): Phụ kiện hình chữ T có nhánh rẽ vuông góc mang kích thước nhỏ hơn đường ống chính.

Reduce Pipe Được Sử Dụng Ở Đâu?

Pipe reducer xuất hiện ở hầu hết mọi vị trí có sự thay đổi về công suất hoặc tốc độ lưu chuyển chất lỏng:

• Đầu hút và đầu xả của trạm bơm: Lắp đặt côn thu lệch tâm ở đầu hút để chống e-khí và côn thu đồng tâm ở họng xả máy bơm để tăng áp suất đẩy.

• Mạng lưới cấp nước & PCCC: Chuyển đổi từ tuyến ống cấp chính đường kính lớn sang các nhánh ống phân phối nhỏ hơn tới từng tầng tòa nhà.

• Hệ thống đường ống hơi nóng (Steam System): Sử dụng côn thu lệch tâm (phẳng đáy) trên các tuyến ống hơi nằm ngang để bẫy nước ngưng tụ thoát đi dễ dàng, tránh va đập thủy lực (water hammer).

• Nhà máy hóa chất & Dầu khí: Kết nối các thiết bị đo lưu lượng (Flowmeter), van điều khiển có kích thước danh nghĩa nhỏ hơn kích thước đường ống vận chuyển.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt Reduce Pipe

Một thiết kế đường ống hỏng hóc hay sự cố hư bơm thường bắt nguồn từ những sai lầm nhỏ khi chọn mua côn thu:

1. Lắp côn thu đồng tâm (Concentric) vào đầu hút máy bơm ngang: Đây là lỗi kinh điển khiến bọt khí bị kẹt lại vòm trên côn thu, đi vào buồng bơm gây xâm thực phá hủy cánh quạt.

2. Chỉ quan tâm đến kích thước DN mà bỏ qua SCH (Độ dày thành ống): Mua côn thu DN100xDN50 SCH40 để hàn vào đường ống SCH80 khiến đường kính trong không khớp, tạo gờ cản dòng và hở mối hàn.

3. Lắp ngược mặt phẳng của Eccentric Reducer: Lắp côn thu lệch tâm đường ống hút máy bơm ở dạng "Flat on Bottom" thay vì "Flat on Top", vô tình biến nó thành điểm bẫy khí.

4. Chọn sai vật liệu theo môi chất: Sử dụng côn thu thép carbon cho đường ống dẫn nước biển hoặc hóa chất nhẹ làm ăn mòn thủng phụ kiện nhanh chóng.

5. Thu hẹp cấp đường kính quá gắt: Giảm từ DN200 trực tiếp xuống DN40 trên một đoạn côn ngắn gây tổn thất áp suất vượt quá thiết kế cho phép của bơm.

Quy Trình 8 Bước Chọn Reduce Pipe Phù Hợp

Để đặt hàng chính xác 100% phụ kiện côn thu cho dự án, bạn hãy áp dụng quy trình 8 bước tiêu chuẩn dưới đây:

• Bước 1 - Xác định kích thước đầu lớn ($DN_1$): Tra cứu đường kính ngoài ống lớn.

• Bước 2 - Xác định kích thước đầu nhỏ ($DN_2$): Tra cứu đường kính ngoài ống nhỏ.

• Bước 3 - Lựa chọn kiểu hình học: Chọn Concentric (ống đứng/ống xả) hoặc Eccentric (đầu hút bơm/ống nằm ngang).

• Bước 4 - Xác định vật liệu: Thép đen A234 WPB (nước/hơi), Inox 304/316 (hóa chất/thực phẩm), Nhựa UPVC/PPR (dân dụng).

• Bước 5 - Chọn kiểu kết nối: Hàn vát mép (BW), Hàn lồng (SW), Nối ren (NPT) hay Mặt bích (Flanged).

• Bước 6 - Xác định độ dày thành ống / Cấp áp suất: Tra bảng SCH (SCH20, SCH40, SCH80) hoặc cấp áp bích (PN16, Class 150).

• Bước 7 - Tra cứu tiêu chuẩn sản xuất: Đối chiếu tiêu chuẩn ASME B16.9, DIN hay JIS với toàn bộ hệ thống.

• Bước 8 - Kiểm tra vị trí & Định hướng lắp đặt: Xác định tư thế phẳng trên (Flat top) hay phẳng dưới (Flat bottom) nếu dùng loại lệch tâm.

Checklist Kiểm Tra Trước Khi Mua Hàng

• DN đầu lớn × DN đầu nhỏ

• Loại côn thu: Concentric (Đồng tâm) hay Eccentric (Lệch tâm)

• Vật liệu chế tạo (Thép / Inox / Gang / Nhựa)

• Kiểu kết nối (Hàn BW / Ren / Bích)

• Độ dày thành ống (SCH20 / SCH40 / SCH80...)

• Tiêu chuẩn sản xuất (ASME B16.9 / DIN / JIS)

• Môi chất vận hành & Nhiệt độ làm việc

• Chứng chỉ xuất xứ & Chất lượng (CO/CQ)

Câu Hỏi Thường Gặp Về Reduce Pipe (FAQ)

Reduce pipe là gì?

Reduce pipe là thuật ngữ tìm kiếm chỉ pipe reducer (côn thu/côn giảm/bầu giảm đường ống), phụ kiện cơ khí dùng để nối hai đoạn ống có đường kính danh nghĩa khác nhau.

Khi nào bắt buộc phải dùng Eccentric Reducer (côn lệch tâm)?

Bắt buộc dùng côn thu lệch tâm trên đường ống nằm ngang ở đầu hút của máy bơm (lắp phía đỉnh phẳng - Flat on Top) để chống tích tụ bọt khí gây xâm thực bơm, và trên các tuyến ống hơi nóng để thoát nước ngưng tụ.

Concentric reducer có lắp cho ống nằm ngang được không?

Có thể lắp được trên các tuyến ống chất lỏng thông thường nằm ngang nếu không có yêu cầu đặc biệt về thoát đọng khí hoặc duy trì phẳng cao độ đáy ống. Nhưng tuyệt đối không dùng cho đầu hút máy bơm.

Phụ kiện côn thu hàn (Butt-weld Reducer) chịu được áp suất bao nhiêu?

Áp suất chịu đựng của côn thu hàn phụ thuộc vào độ dày thành ống (SCH) và vật liệu đúc. Ví dụ, côn thu thép SCH40/SCH80 theo tiêu chuẩn ASME B16.9 có khả năng chịu áp suất tương đương hoặc lớn hơn đường ống tiêu chuẩn cùng độ dày.

Kết Luận: Lựa Chọn Pipe Reducer Chuẩn Kỹ Thuật

Sử dụng đúng chủng loại reduce pipe (pipe reducer) không chỉ giúp hệ thống đường ống vận hành êm ái, tối ưu hóa áp suất thủy lực mà còn bảo vệ đắt giá cho các cụm máy bơm và van công nghiệp. Việc lựa chọn giữa côn thu đồng tâm hay lệch tâm phải dựa trên phân tích cẩn trọng về tư thế tuyến ống và động lực học dòng chảy.
