Van Hút Là Gì? Cấu Tạo, Nguyên Lý & Cách Chọn Van Hút Máy Bơm Chuẩn Kỹ Thuật

Meta Description: Tìm hiểu toàn diện về van hút (van chân/foot valve): nguyên lý duy trì cột nước mồi, cấu tạo tích hợp lưới lọc rác, phân loại vật liệu và checklist chọn Foot Valve chuẩn xác.

Trong bất kỳ hệ thống trạm bơm cấp nước, mạng lưới tưới tiêu nông nghiệp hay dây chuyền xử lý nước công nghiệp, đường ống hút luôn là điểm nhạy cảm nhất. Chỉ một khe hở nhỏ làm tụt cột nước mồi hoặc một mẩu rác thô lọt vào buồng bơm cũng đủ để gây ra hiện tượng xâm thực (cavitation), cháy phớt hoặc làm gián đoạn toàn bộ dây chuyền sản xuất.

Để bảo vệ máy bơm và duy trì trạng thái vận hành ổn định, thiết bị cơ khí đóng vai trò "chốt chặn" không thể thay thế chính là Foot Valve. Bài viết này sẽ cung cấp góc nhìn kỹ thuật chuyên sâu về cấu tạo, nguyên lý hoạt động và quy trình lựa chọn Foot Valve chuẩn xác nhất cho từng hệ thống.

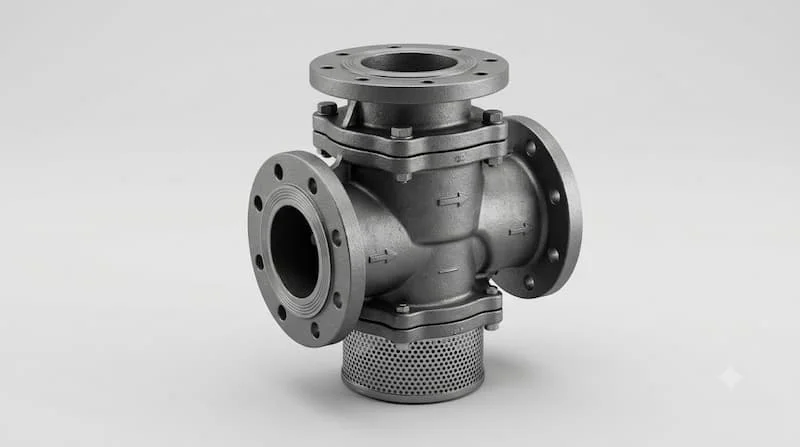

Foot Valve Là Gì?

Foot Valve (trong thuật ngữ thương mại và kỹ thuật thường được gọi là van chân, foot valve, van chõ bơm, luppe, hoặc van một chiều đầu hút) là dòng van công nghiệp đặc thù được lắp đặt ở vị trí thấp nhất (đáy) của đường ống hút máy bơm.

Thiết bị này kết hợp hai chức năng cốt lõi trong một kết cấu cơ khí duy nhất:

1. Chức năng van một chiều: Chỉ cho phép chất lỏng đi vào đường ống theo chiều từ nguồn đi lên máy bơm và tự động đóng chặt để giữ cột nước mồi khi máy bơm ngưng hoạt động.

2. Chức năng lọc rác: Tích hợp bộ lưới lọc (strainer) ở cổng vào để ngăn chặn rác thải, lá cây, bùn đất hoặc cặn bẩn kích thước lớn lọt vào buồng bơm.

Cần lưu ý rằng: Thuật ngữ "Foot Valve" trong thực tế có thể chỉ nhiều biến thể sản phẩm khác nhau. Tùy thuộc vào thiết kế hệ thống là bơm hút sâu, bơm tự mồi hay trạm bơm công nghiệp, loại Foot Valve được lựa chọn sẽ có cấu tạo và cơ chế đóng mở riêng biệt.

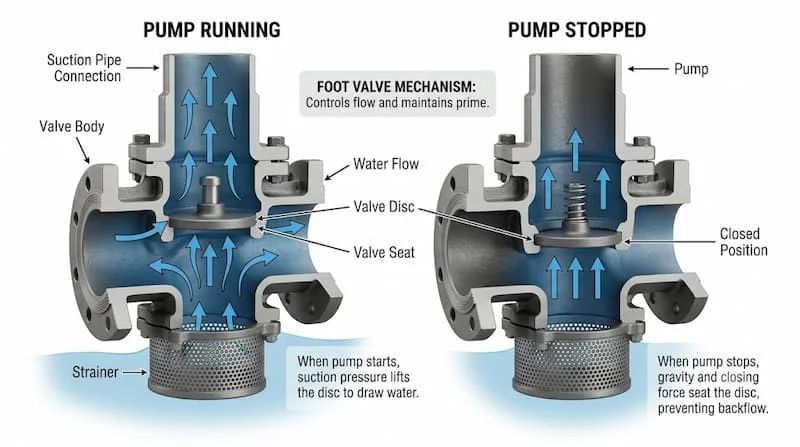

Nguyên Lý Hoạt Động Của Foot Valve

Nguyên lý vận hành của Foot Valve dựa trên sự chênh lệch áp suất thủy lực và động năng dòng chảy, chia làm hai trạng thái làm việc rõ rệt:

Trạng thái 1: Khi máy bơm khởi động (Mở van)

Khi máy bơm vận hành, cánh quạt quay tạo ra một vùng áp suất âm (chân không tương đối) bên trong buồng bơm và đường ống hút. Áp suất khí quyển tác động lên bề mặt chất lỏng ở nguồn nước (bể chứa, sông, giếng) sẽ đẩy chất lỏng đi qua rãnh của lưới lọc rác.

Lực đẩy thủy lực này vượt qua trọng lượng của đĩa van (hoặc lực nén lò xo), đẩy đĩa van lật hoặc nâng piston lên khỏi đế van (seat). Cửa van mở hoàn toàn, cho phép nước đi vào đường ống và nạp liên tục vào máy bơm.

Trạng thái 2: Khi máy bơm dừng vận hành (Đóng van)

Ngay khi máy bơm ngừng chạy, lực hút chân không biến mất. Cột chất lỏng nằm trong đường ống hút dưới tác dụng của trọng lực sẽ có xu hướng chảy ngược về lại nguồn nước.

Lúc này, dòng chảy ngược kết hợp với trọng lượng bản thân của đĩa van (hoặc lực nén lò xo) sẽ ép đĩa van dập chặt về vị trí đế van. Kết cấu làm kín triệt tiêu hoàn toàn khe hở, ngăn không cho nước trong ống thoát ra ngoài. Nhờ đó, cột nước mồi bên trong đường ống hút được giữ nguyên cho lần khởi động tiếp theo.

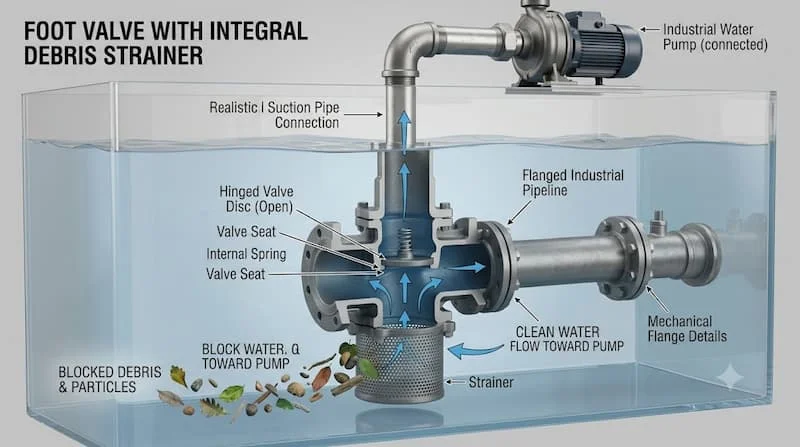

Vai trò của lưới lọc rác (Strainer)

Lưới lọc bao bọc bên ngoài đầu vào của Foot Valve đóng vai trò là "lá chắn" cơ học. Các khe hở hoặc lỗ trên lưới lọc được tính toán diện tích chuẩn xác để vừa cho lưu chất đi qua dễ dàng, vừa giữ lại các tạp chất có kích thước lớn hơn khe lọc, bảo vệ cánh bơm không bị kẹt hoặc gãy hỏng.

Cấu Tạo Của Foot Valve

Một bộ Foot Valve tiêu chuẩn dùng cho máy bơm thường được cấu thành từ 6 bộ phận chính:

1. Thân van (Valve Body)

Là phần khung chịu lực bao bọc bên ngoài, được đúc bằng gang, inox, đồng hoặc nhựa. Thân van được thiết kế dạng hình trụ mập hoặc bầu hình quả trám để tối ưu hóa không gian lưu thông dòng chảy, giảm thiểu tổn thất áp suất.

2. Bộ phận đóng/mở (Disc / Piston)

Là bộ phận trực tiếp chặn hoặc mở dòng chảy. Tùy thuộc vào kiểu thiết kế, bộ phận này có thể là:

• Đĩa van lá lật (Swing type): Xoay quanh một trục bản lề lệch tâm.

• Piston / Đĩa nâng (Lift type): Chuyển động tịnh tiến lên xuống dọc theo trục van.

• Đĩa cao su hình nón: Co giãn linh hoạt trong các dòng Foot Valve nhựa/đồng nhỏ.

3. Gioăng làm kín (Seat Ring / Gasket)

Nằm ở vị trí tiếp xúc giữa đĩa van và thân van. Thường làm từ cao su EPDM, NBR, Viton hoặc mặt kim loại rà phẳng (Metal-to-Metal). Gioăng có nhiệm vụ đảm bảo độ kín khít tuyệt đối ngay cả khi áp suất cột nước duy trì ở mức thấp.

4. Lò xo trợ lực (Spring - Option)

Một số dòng Foot Valve hiện đại (đặc biệt là dạng Foot Valve Piston) trang bị thêm lò xo bằng inox nằm ở phía sau đĩa van. Lò xo giúp đĩa van đóng về vị trí làm kín nhanh hơn, giảm thiểu nguy cơ rung lắc và va đập thủy lực.

5. Lưới lọc rác (Strainer)

Được gia công bằng inox 304/316, thép mạ kẽm hoặc nhựa đục lỗ. Lưới lọc được bắt ren hoặc siết bu-lông trực tiếp vào phần đáy của thân van.

6. Đầu kết nối (Connection End)

Là phần giao tiếp với đường ống hút máy bơm, phổ biến gồm hai dạng:

• Kết nối ren: Dành cho các đường ống nhỏ từ DN15 đến DN50.

• Kết nối mặt bích: Dành cho các đường ống công nghiệp lớn từ DN50 trở lên.

Các Loại Foot Valve Phổ Biến Trên Thị Trường

Dựa vào vật liệu chế tạo và đặc tính vận hành, Foot Valve được chia thành các nhóm chủ lực sau:

1. Foot Valve bằng gang (Cast Iron / Ductile Iron Foot Valve)

• Đặc điểm: Thân van được đúc bằng gang xám hoặc gang cầu chắc chắn, đĩa van bọc cao su hoặc bằng lá inox, kết nối mặt bích chuẩn BS, JIS, DIN.

• Ứng dụng: Trạm bơm cấp nước sạch đô thị, hệ thống PCCC, nhà máy thủy lợi, trạm bơm tưới tiêu quy mô lớn nhờ khả năng chịu lực va đập cơ học tốt và giá thành tối ưu. [chèn link: van-hut-gang-mat-bich]

2. Foot Valve bằng inox (Stainless Steel Foot Valve)

• Đặc điểm: Làm hoàn toàn bằng inox 304 hoặc inox 316. Có khả năng chống ăn mòn hóa học và chống oxy hóa tuyệt đối.

• Ứng dụng: Môi trường nước thải công nghiệp, nước biển, hóa chất, nhà máy chế biến thực phẩm, dược phẩm và hệ thống bơm đòi hỏi độ sạch cao.

3. Foot Valve bằng đồng (Brass / Bronze Foot Valve)

• Đặc điểm: Thường có kích thước nhỏ (DN15 - DN50), kết nối dạng ren trong. Đĩa van có lò xo hỗ trợ đóng nhanh.

• Ứng dụng: Hệ thống máy bơm nước gia đình, bơm tăng áp tòa nhà, đường ống cấp nước sinh hoạt nhỏ.

4. Foot Valve bằng nhựa (PVC / UPVC / PPR Foot Valve)

• Đặc điểm: Trọng lượng siêu nhẹ, không bị gỉ sét, giá thành rẻ, kết nối bằng dán keo hoặc rắc co ren.

• Ứng dụng: Hệ thống xử lý hóa chất ăn mòn, ao nuôi thủy sản, hệ thống tưới nông nghiệp sử dụng phân bón hòa tan.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Foot Valve

Khi chọn mua Foot Valve máy bơm, người mua tuyệt đối không nên chọn ngẫu nhiên theo thói quen. Hãy đối chiếu chính xác bảng thông số kỹ thuật tiêu chuẩn dưới đây:

Lưu ý về chọn kích thước DN cho đường ống hút

Một lỗi kỹ thuật rất phổ biến là mua Foot Valve có kích thước nhỏ hơn đường kính của đường ống hút. Điều này làm thu hẹp tiết diện dòng chảy đột ngột tại đầu vào, làm tăng mạnh trở lực ma sát và dẫn đến hiện tượng máy bơm bị thiếu nước, gây ngắt chạy liên tục hoặc xói mòn cánh bơm.

Foot Valve Khác Gì Van Một Chiều Thông Thường?

Nhiều người thường nhầm lẫn Foot Valve với van một chiều thông thường. Dù có chung cơ chế chống chảy ngược, hai dòng van này sở hữu những điểm khác biệt rất lớn về mặt thiết kế và vị trí lắp đặt:

Tại sao Foot Valve bắt buộc phải tích hợp lưới lọc?

Đầu đường ống hút luôn được ngâm trực tiếp trong lòng bể chứa, hồ xả hoặc nguồn nước tự nhiên. Đây là nơi tập trung rất nhiều rác thải nổi, cặn lắng đáy, lá cây hoặc túi nilon.

Nếu không có lưới lọc ngay tại vị trí Foot Valve, rác thải sẽ dễ dàng bị lực hút cuốn thẳng vào đường ống. Rác có thể mắc kẹt ngay tại đĩa van làm van đóng không kín (gây mất nước mồi) hoặc chui thẳng vào buồng bơm làm vỡ cánh quạt.

Foot Valve Có Tác Dụng Gì Đối Với Máy Bơm?

Trang bị một bộ Foot Valve chất lượng mang lại 4 lợi ích sống còn cho hệ thống máy bơm:

1. Duy trì cột nước mồi cố định: Ngăn chặn hiện tượng tụt nước mồi trong đường ống hút khi máy bơm ngưng chạy. Giúp máy bơm có thể lập tức bơm nước ngay khi cấp điện mà không cần tốn thời gian mồi lại.

2. Bảo vệ cánh quạt và phớt bơm: Lưới lọc rác ngăn chặn triệt tiêu các loại đá, sỏi, rác thô lọt vào buồng bơm, tránh rủi ro kẹt cánh, gãy cánh quạt hoặc xước trục phớt.

3. Chống hiện tượng va đập thủy lực (Water Hammer): Khi dừng bơm đột ngột, lực dội ngược của cột nước cao áp được van chặn đứng ngay tại đáy ống, bảo vệ đường ống không bị nứt vỡ.

4. Tăng tuổi thọ và giảm chi phí vận hành: Máy bơm không phải chạy khô (chạy không có nước) do mất nước mồi, từ đó ngăn ngừa nguy cơ cháy động cơ.

Ưu Điểm Và Nhược Điểm Của Foot Valve

Để có cái nhìn khách quan trước khi đầu tư lắp đặt, bạn cần nắm rõ cả ưu và nhược điểm của thiết bị này:

Ưu điểm

• Hoàn toàn tự động: Đóng mở cơ học thuần túy nhờ động năng dòng chảy, không tiêu tốn điện năng.

• Tích hợp đa năng 2 trong 1: Vừa giữ nước mồi vừa lọc rác thô vô cùng tiện lợi.

• Cấu tạo bền bỉ: Rất ít chi tiết chuyển động, dễ bảo trì và thay thế.

• Dải sản phẩm đa dạng: Đáp ứng đầy đủ các loại môi chất từ nước sạch, nước thải đến hóa chất.

Nhược điểm

• Nguy cơ tắc nghẽn lưới lọc: Nếu nguồn nước có quá nhiều bùn vi sinh hoặc rác mịn, lưới lọc dễ bị bám bẩn làm cản trở dòng hút.

• Tăng nhẹ trở lực đầu hút: Việc lưu chất phải đi qua lưới lọc và đẩy đĩa van sẽ làm giảm một phần nhỏ công suất hút thực tế.

• Khó khăn khi kiểm tra: Do van ngâm dưới đáy bể, việc kiểm tra hay vệ sinh đòi hỏi phải kéo toàn bộ cụm ống hút lên.

Foot Valve Được Sử Dụng Ở Đâu?

Nhờ tầm quan trọng đặc biệt trong việc bảo vệ đường ống hút, Foot Valve được ứng dụng rộng rãi trong mọi lĩnh vực:

• Trạm bơm nước sinh hoạt tòa nhà: Lắp ở đáy bể ngầm tòa nhà chung cư để bơm nước lên bể mái.

• Hệ thống PCCC (Phòng cháy chữa cháy): Đảm bảo cột áp thường trực trong đường ống hút của cụm máy bơm chữa cháy, giúp hệ thống sẵn sàng kích hoạt ngay lập tức.

• Nông nghiệp & Tưới tiêu: Lắp tại các đầu hút của máy bơm lấy nước từ sông, kênh, hồ chứa tưới cho đồng ruộng.

• Nhà máy xử lý nước thải & Công nghiệp: Dùng Foot Valve inox cho các bể gom nước thải công nghiệp hoặc bể chứa hóa chất.

Những Sai Lầm Khi Chọn Và Lắp Đặt Foot Valve

Nhiều sự cố hư hỏng máy bơm xuất phát từ việc chọn sai hoặc thi công Foot Valve không chuẩn kỹ thuật. Dưới đây là 6 sai lầm điển hình:

1. Chỉ mua van theo kích thước đường ống: Bỏ qua các thông số về cấp áp lực PN và tiêu chuẩn bích kết nối.

2. Chọn Foot Valve quá nhỏ: Dùng van có đường kính nhỏ hơn đường ống hút làm sụt giảm lưu lượng trầm trọng.

3. Lắp van sát đáy hoặc sát thành bể: Nếu đặt Foot Valve quá gần đáy bể (dưới 30 cm), van sẽ hút toàn bộ bùn đất lắng đọng vào hệ thống.

4. Không vệ sinh lưới lọc định kỳ: Lưới lọc đóng cặn dày làm máy bơm bị chạy "đói nước", gây quá nhiệt và cháy động cơ.

5. Chọn sai vật liệu theo môi chất: Mua Foot Valve gang dùng cho môi trường nước biển hoặc hóa chất nhẹ làm thân van bị gỉ sét và thủng chỉ sau vài tháng.

6. Bỏ qua việc kiểm tra độ kín của gioăng: Gioăng bị lệch hoặc lão hóa khiến van bị rò rỉ nhẹ, làm tụt nước mồi sau mỗi lần tắt máy qua đêm.

Foot Valve Có Lưới Lọc Có Tốt Hơn Không?

Câu trả lời phụ thuộc vào môi trường vận hành thực tế:

• RẤT TỐT khi dùng cho nguồn nước hở: Với các bể ngầm, sông, hồ, ao tưới hay bể nước thải, loại Foot Valve có lưới lọc là bắt buộc 100%. Nếu không có lưới lọc, rác thô sẽ hủy hoại cánh bơm ngay lập tức.

• CẦN CÂN NHẮC khi dùng cho nước cực sạch: Nếu nguồn nước hút là nước cất hoặc nước đã qua lọc tinh hoàn toàn, việc dùng Foot Valve có lưới lọc quá dày có thể tạo ra trở lực hút không cần thiết.

Giải pháp tối ưu: Hãy lựa chọn loại Foot Valve có lưới lọc inox có thể tháo rời. Thiết kế này giúp bạn dễ dàng tháo lưới ra để vệ sinh hoặc điều chỉnh mật độ mắt lưới theo thực tế nguồn nước.

Cách Chọn Foot Valve Phù Hợp Cho Hệ Thống

Để chọn mua chính xác $100\%$ model Foot Valve máy bơm vận hành an toàn và bền bỉ, bạn hãy thực hiện theo 7 bước quy chuẩn dưới đây:

• Bước 1 - Xác định kích thước ống hút: Xác định chính xác kích thước danh nghĩa đường ống hút (DN25, DN50, DN100, DN150...).

• Bước 2 - Kiểm tra lưu lượng bơm: Chọn Foot Valve có tiết diện lưu thông bằng hoặc lớn hơn đường kính họng hút máy bơm để không gây bó hẹp dòng chảy.

• Bước 3 - Xác định đặc tính môi chất: Nước sạch, nước thải, nước mặn hay hóa chất để chọn vật liệu Gang, Inox, Đồng hay Nhựa.

• Bước 4 - Xác định áp suất làm việc: Chọn cấp áp lực PN10 hay PN16 dựa trên độ sâu hút và chiều cao cột áp ngược.

• Bước 5 - Chọn kiểu kết nối: Dạng nối ren (cho ống nhỏ dưới DN50) hoặc mặt bích (chuẩn BS, JIS cho ống lớn).

• Bước 6 - Kiểm tra thiết kế lưới lọc: Chọn độ rộng mắt lưới phù hợp với mức độ bẩn của nguồn nước.

• Bước 7 - Tính toán khoảng cách lắp đặt: Đảm bảo độ sâu ngâm nước tối thiểu và khoảng cách từ van đến đáy bể đạt chuẩn kỹ thuật.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Kích thước danh nghĩa (DN / Inch)

• Lưu lượng & Công suất máy bơm

• Đặc tính môi chất (Ph, nhiệt độ, độ ăn mòn)

• Cấp áp suất làm việc (PN10 / PN16)

• Vật liệu thân van & Gioăng làm kín

• Kiểu kết nối (Ren / Mặt bích tiêu chuẩn)

• Kích thước mắt lưới lọc rác

• Thương hiệu & Chứng chỉ xuất xứ (CO/CQ)

Câu Hỏi Thường Gặp Về Foot Valve (FAQ)

Foot Valve là gì?

Van hút (van chân/foot valve) là thiết bị lắp ở đáy đường ống hút máy bơm, có chức năng cho nước đi vào theo một chiều, ngăn dòng chảy ngược để giữ nước mồi và lọc rác thô bảo vệ máy bơm.

Van hút có phải là van một chiều không?

Có. Van hút chính là một biến thể nâng cấp của van một chiều, được thiết kế chuyên biệt cho đầu đường ống hút với việc tích hợp thêm bộ lưới lọc rác ở cổng vào.

Van hút có giúp máy bơm không cần mồi nước không?

Van hút giúp duy trì cột nước mồi đã có sẵn trong ống. Tuy nhiên, ở lần vận hành đầu tiên sau khi lắp đặt, bạn bắt buộc vẫn phải mồi đầy nước vào đường ống hút và buồng bơm.

Lắp van hút cách đáy bể bao nhiêu là chuẩn?

Khuyến cáo kỹ thuật nên lắp van hút cách đáy bể tối thiểu 30 cm đến 50 cm (tùy kích thước van) để tránh hút bùn đất lắng đọng, đồng thời phải ngâm sâu dưới mặt nước tối thiểu 50 cm để tránh hút bọt khí.

Kết Luận: Lựa Chọn Van Hút Chuẩn Kỹ Thuật

Trang bị một bộ van hút chất lượng và phù hợp là khoản đầu tư nhỏ nhưng mang lại hiệu quả bảo vệ to lớn cho toàn bộ hệ thống máy bơm. Một quyết định chọn van đúng chuẩn phải dựa trên việc phân tính đồng bộ từ kích thước DN, cấp áp suất PN, vật liệu thân đến môi trường nguồn nước thực tế.
