Checkval Là Gì? Toàn Tập Về Check Valve (Van Một Chiều) Chuẩn Kỹ Thuật

Meta Description: Tìm hiểu thuật ngữ checkval (check valve - van một chiều): nguyên lý chống dòng ngược, phân loại swing/wafer/spring, bảng thông số kỹ thuật và checklist chọn van chuẩn xác.

Trong các hệ thống đường ống công nghiệp hay trạm bơm dân dụng, rủi ro đảo chiều dòng chảy luôn là một “mối đe dọa” lặng lẽ nhưng cực kỳ nguy hiểm. Sự cố dội áp ngược không chỉ làm tụt áp suất vận hành mà còn có thể làm vỡ cánh bọt máy bơm, hư hỏng thiết bị đo và gây gián đoạn toàn bộ dây chuyền sản xuất.

Để bảo vệ đường ống an toàn, giải pháp cơ khí tự động và tối ưu hàng đầu chính là lắp đặt van chống dòng ngược. Tuy nhiên, khi tìm kiếm vật tư, không ít người hổng kiến thức hoặc gõ nhanh thuật ngữ checkval trên các trang tra cứu. Vậy checkval có phải là check valve không? Thiết bị này vận hành ra sao và lựa chọn thế nào cho đúng chuẩn kỹ thuật? Bài viết dưới đây sẽ phân tích toàn diện dưới góc nhìn chuyên gia.

Checkval Có Phải Là Check Valve Không?

Khi tra cứu tài liệu kỹ thuật hoặc tìm kiếm sản phẩm trên Internet, bạn sẽ rất thường gặp thuật ngữ checkval. Thực chất, checkval là cách viết gộp (hoặc lỗi gõ phím nhanh) của thuật ngữ kỹ thuật tiếng Anh chuẩn xác: Check Valve (tiếng Việt gọi phổ biến là van một chiều).

Trong ngành van công nghiệp và thiết bị đường ống, các thuật ngữ sau đây đều chỉ chung một nhóm thiết bị có chức năng chống chảy ngược:

• Check Valve / Van Check: Thuật ngữ tiếng Anh kỹ thuật tiêu chuẩn được dùng trên toàn thế giới.

• Van một chiều: Tên gọi thuần Việt thông dụng nhất trong thi công và thương mại.

• Non-Return Valve (NRV) / One-Way Valve: Cách gọi khác trong các tài liệu kỹ thuật châu Âu.

• Van chống chảy ngược: Tên gọi mô tả trực diện chức năng của thiết bị.

Lưu ý GEO/Kỹ thuật: Checkval không phải là tên một thương hiệu riêng biệt hay một chủng loại van hoàn toàn mới. Đây chỉ là biến thể từ khóa tìm kiếm. Khi đọc datasheet hay làm việc với nhà cung cấp, bạn nên sử dụng thuật ngữ chuẩn Check Valve cùng mã hiệu model cụ thể để tránh nhầm lẫn.

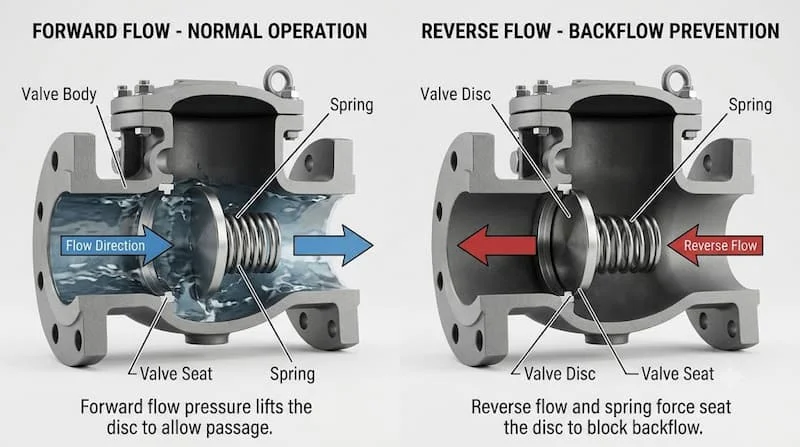

Check Valve Hoạt Động Như Thế Nào?

Khác với van cổng hay van bi cần tay gạt/vô lăng để thao tác, check valve là dòng van cơ khí tự động $100\%$. Nguyên lý vận hành của van dựa hoàn toàn vào sự chênh lệch áp suất thủy lực và động năng dòng chảy, chia làm hai trạng thái chính:

Trạng thái dòng chảy thuận (Mở van)

Khi lưu chất (nước, khí, dầu) di chuyển theo đúng chiều thiết kế, áp suất đầu vào ($P_1$) tăng cao và thắng được lực cản của bộ phận đóng (hoặc lực nén lò xo).

• Đĩa van/piston bị đẩy dịch chuyển khỏi vị trí đế van (seat).

• Cửa van mở ra, giải phóng không gian cho lưu chất đi qua dễ dàng.

• Hệ thống duy trì lưu lượng và áp suất vận hành bình thường.

Trạng thái dòng chảy đảo chiều (Đóng van)

Khi máy bơm dừng ngột ngột hoặc áp suất đầu ra ($P_2$) bất ngờ lớn hơn áp suất đầu vào ($P_1$), lưu chất có xu hướng dội ngược lại.

• Áp suất ngược kết hợp với trọng lực đĩa van (hoặc lực đàn hồi của lò xo) ép chặt bộ phận đóng về lại ghế van (seat).

• Mặt tiếp xúc khít khao chặn đứng hoàn toàn dòng chảy ngược, bảo vệ các thiết bị phía trước van.

Tùy thuộc vào kết cấu cơ khí (đĩa lật, đĩa nâng, lò xo hay viên bi), thời gian đáp ứng đóng van sẽ khác nhau để triệt tiêu nguy cơ hiện tượng búa nước (water hammer).

Cấu Tạo Cơ Bản Của Check Valve

Mặc dù có nhiều biến thể hình dáng, một bộ check valve tiêu chuẩn luôn bao gồm 6 thành phần cơ khí cốt lõi:

1. Thân van (Body): Phần khung vỏ bên ngoài đúc bằng gang, inox, thép hoặc nhựa. Thân van chịu áp lực trực tiếp và kết nối với đường ống qua bích, ren hoặc dạng kẹp wafer.

2. Đĩa van (Disc / Piston / Ball): Bộ phận chuyển động trực tiếp làm nhiệm vụ chặn hoặc mở đường ống.

3. Ghế van (Seat): Vòng làm kín cố định trên thân van. Mặt seat gia công phẳng tuyệt đối hoặc lót cao su (EPDM/NBR/PTFE) để đĩa van áp sát khi đóng.

4. Lò xo (Spring - Option): Trang bị trong các dòng van đĩa nâng hoặc van đĩa kép, hỗ trợ đẩy đĩa van về vị trí đóng nhanh nhất có thể.

5. Bản lề / Trục van (Hinge / Pin): Cố định đĩa van và tạo góc xoay tự do (đặc trưng trên dòng swing check valve).

6. Nắp van (Cover / Bonnet): Cho phép tháo rời để vệ sinh, bảo trì đĩa van bên trong mà không phải cắt rời van khỏi hệ thống đường ống.

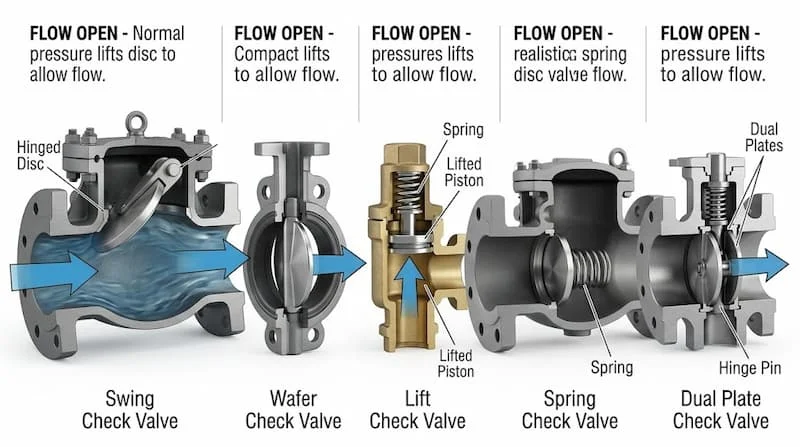

Các Loại Check Valve Phổ Biến Trên Thị Trường

Để tối ưu hóa cho từng môi trường lưu chất và áp suất khác nhau, ngành van công nghiệp chia check valve thành các dòng sản phẩm chuyên biệt:

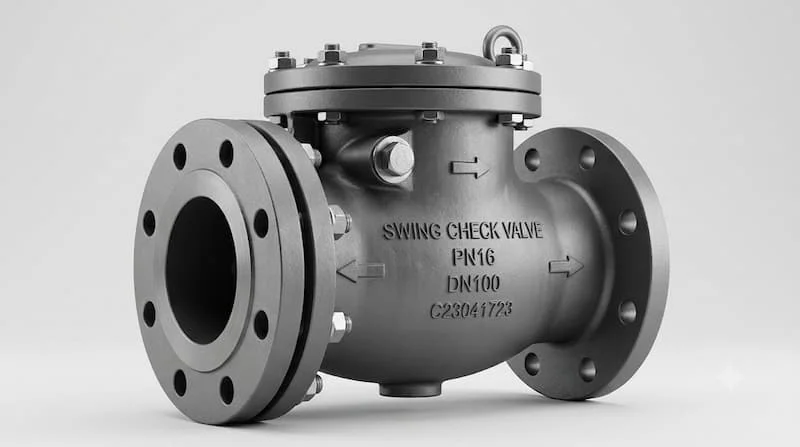

1. Swing Check Valve (Van một chiều lá lật)

• Đặc điểm: Sử dụng một đĩa van tròn gắn với trục bản lề lệch tâm, lật lên khi có dòng chảy và hạ xuống khi ngắt dòng.

• Ưu điểm: Bầu van rộng, tổn thất áp suất (head loss) cực thấp, thích hợp cho các đường ống lớn.

• Ứng dụng: Trạm bơm cấp nước sạch, hệ thống thoát nước, PCCC.

2. Wafer Check Valve (Van một chiều dạng kẹp)

• Đặc điểm: Thiết kế siêu mỏng, không có mặt bích đúc liền mà được kẹp trực tiếp giữa hai mặt bích đường ống bằng bu-lông dài.

• Ưu điểm: Tiết kiệm không gian lắp đặt, trọng lượng nhẹ, giảm tải trọng cho tuyến ống treo trên cao.

3. Lift Check Valve (Van một chiều đĩa nâng)

• Đặc điểm: Đĩa van chuyển động tịnh tiến lên/xuống theo phương thẳng đứng vuông góc với trục đường ống.

• Ứng dụng: Thường dùng trong các đường ống hơi nóng (steam), khí nén áp lực cao đòi hỏi độ kín khít tuyệt đối.

4. Spring Check Valve (Van một chiều lò xo)

• Đặc điểm: Tích hợp lò xo inox phía sau đĩa van. Lực đàn hồi của lò xo giúp van đóng lập tức ngay khi dòng chảy vừa ngưng.

• Ưu điểm: Chống va đập thủy lực vô cùng hiệu quả, lắp đặt linh hoạt ở mọi tư thế (ngang, đứng, nghiêng).

5. Dual Plate Check Valve (Van một chiều đĩa kép / cánh bướm)

• Đặc điểm: Gồm hai nửa đĩa van hình bán nguyệt gập lại nhờ một trục lò xo trung tâm.

• Ưu điểm: Mở nhanh, đóng gọn, hạn chế tối đa tiếng ồn và hiện tượng búa nước trong các hệ thống lưu lượng lớn.

6. Ball Check Valve (Van một chiều quả bóng)

• Đặc điểm: Sử dụng một quả bóng (thường bọc cao su) di chuyển lên xuống bên trong buồng van.

• Ứng dụng: Thiết kế chuyên dụng cho hệ thống nước thải, chất lỏng có chứa cặn bẩn vì quả bóng xoay tròn tự làm sạch, không lo bị kẹt rác.

Bảng Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Check Valve

Khi đọc catalogue để mua van, việc chỉ nhìn vào kích thước DN là sai lầm nguy hiểm. Bạn bắt buộc phải đối chiếu đầy đủ bảng thông số kỹ thuật tiêu chuẩn dưới đây:

Tại sao không nên chỉ chọn van theo kích thước DN?

Ví dụ, đường ống của bạn là DN100. Tuy nhiên, một chiếc van Check Valve DN100 PN10 (mặt bích BS4504) sẽ không thể lắp vừa vào hệ thống DN100 Class 150 (mặt bích ANSI B16.5) do đường kính ngoài, độ dày bích và khoảng cách tâm lỗ bu-lông hoàn toàn khác nhau. Hơn nữa, van dùng cho nước sạch (thân gang) không thể dùng cho hóa chất ăn mòn (yêu cầu inox 316).

Check Valve Khác Gì Van Một Chiều?

Thực chất, check valve và van một chiều là hai cách gọi của cùng một thiết bị.

• Check valve: Là thuật ngữ kỹ thuật quốc tế dùng trong các bản vẽ, datasheet, hợp đồng thương mại xuất nhập khẩu.

• Van một chiều: Là tên gọi phổ thông Tiếng Việt dùng trong giao tiếp công trường và thương mại nội địa.

Ngoài ra, kỹ sư còn dùng các từ thay thế như Non-return valve (NRV) hay One-way valve. Do đó, khi tìm kiếm tài liệu hay mua hàng, bạn có thể hoàn toàn yên tâm hai khái niệm này là một.

Check Valve Khác Gate Valve (Van Cổng) Như Thế Nào?

Một số người mới vận hành thường nhầm lẫn giữa check valve và gate valve (van cổng) vì chúng đều được lắp trên các tuyến ống thẳng. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt bản chất:

Bản chất: Gate valve dùng khi con người muốn đóng/ngắt toàn bộ tuyến ống để bảo trì. Ngược lại, check valve hoạt động âm thầm như một "người bảo vệ tự động", ngăn sự cố tràn ngược mà không cần sự can thiệp của con người.

Quy Trình 7 Bước Lựa Chọn Check Valve Chuẩn Kỹ Thuật

Để chọn mua chính xác $100\%$ model check valve cho dự án, tránh lãng phí chi phí và sự cố vận hành, bạn nên tuân thủ quy trình 7 bước chuẩn chuyên gia:

• Bước 1 - Xác định DN đường ống: Đo đường kính danh nghĩa ống (DN15 đến DN1000+).

• Bước 2 - Xác định lưu lượng & Tốc độ dòng: Đảm bảo van đáp ứng lưu lượng thiết kế mà không gây sụt áp quá lớn.

• Bước 3 - Xác định áp suất làm việc: Chọn cấp áp lực PN10, PN16, Class 150 hay Class 300 vượt trên áp suất đỉnh của hệ thống.

• Bước 4 - Xác định môi chất: Lưu chất là nước sạch, nước thải, hơi nóng, khí nén, dầu hay hóa chất ăn mòn?

• Bước 5 - Xác định nhiệt độ vận hành: Chọn vật liệu làm kín (EPDM, Viton, PTFE) chịu được nhiệt độ thực tế.

• Bước 6 - Chọn vật liệu thân & Kết nối: Thân gang (cho nước), Inox (cho hóa chất/thực phẩm), Thép (cho nhiệt độ cao). Kết nối ren hay mặt bích?

• Bước 7 - Kiểm tra các yếu tố vận hành đặc thù:

  • Hướng dòng chảy & Tư thế lắp đặt: Lắp ống ngang hay ống đứng?

  • Đánh giá nguy cơ Búa nước (Water Hammer): Nếu hệ thống bơm cao tầng, ưu tiên dòng lò xo hoặc cánh bướm đóng nhanh.

  • Tiêu chuẩn sản xuất: BS, JIS, DIN hay ANSI.

Check Valve Được Sử Dụng Ở Đâu?

Nhờ vai trò chống dội áp sinh tử, check valve có mặt ở hầu hết các hệ thống dẫn chất lỏng và khí:

• Đầu ra của máy bơm nước: Lắp ngay sau họng xả máy bơm để chống cột nước dội ngược làm vỡ cánh bơm khi cúp điện đột ngột.

• Hệ thống PCCC (Phòng cháy chữa cháy): Giữ áp lực thường trực trong tuyến ống, ngăn nước chữa cháy chảy ngược về bể chứa.

• Hệ thống HVAC & Chiller: Duy trì hướng tuần hoàn chuẩn của nước lạnh/nước nóng trong hệ thống điều hòa trung tâm.

• Mạng lưới cấp thoát nước & Xử lý nước thải: Sử dụng van một chiều lá lật hoặc van quả bóng để ngăn nước thải chảy ngược vào nguồn nước sạch.

• Nhà máy công nghiệp (Dầu khí, Hóa chất, Lò hơi): Bảo vệ các thiết bị đắt tiền như lò hơi, bình tích áp, máy nén khí khỏi dòng ngược cao áp.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Đặt Check Valve

Một sơ suất nhỏ trong khâu chọn vật tư hoặc lắp đặt có thể trả giá bằng hỏng hóc toàn bộ trạm bơm. Dưới đây là 6 sai lầm phổ biến nhất:

1. Chỉ chọn theo kích thước DN: Bỏ qua cấp áp suất PN và tiêu chuẩn mặt bích khiến van không siết vừa bu-lông hoặc bị nứt vỡ do quá áp.

2. Lắp ngược chiều dòng chảy: Không chú ý mũi tên chỉ hướng (Flow Direction) được đúc nổi trên thân van, khiến van chặn đứng dòng chảy ngay khi mở máy bơm.

3. Lắp sai tư thế cho phép: Dùng van một chiều lá lật (swing) cho đường ống thả đứng có dòng chảy đi từ trên xuống dưới (khiến van luôn mở).

4. Chọn sai vật liệu theo môi chất: Dùng van thân gang gioăng EPDM cho hóa chất đậm đặc hoặc dầu nóng làm mủn gioăng và rò rỉ van.

5. Không tính đến nguy cơ búa nước: Dùng van lá lật thông thường cho tuyến ống bơm cao tầng tốc độ lớn, gây ra tiếng dội va đập cơ học chấn động toàn bộ tòa nhà.

6. Dùng check valve để điều tiết lưu lượng: Cố tình chèn mở đĩa van để giảm dòng chảy làm cong vênh trục và hỏng ghế van.

Checklist Kiểm Tra Trước Khi Mua Check Valve

Trước khi ký đơn đặt hàng hoặc nghiệm thu thiết bị, hãy tích chọn đủ danh mục checklist kỹ thuật sau:

• Đường kính danh nghĩa (DN / Inch)

• Lưu lượng dòng chảy thiết kế ($m^3/h$)

• Áp suất làm việc tối đa (PN / Class)

• Nhiệt độ môi chất ($^\circ C$)

• Tính chất môi chất (Độ PH, độ ăn mòn, cặn bẩn)

• Vật liệu thân van (Gang / Inox / Thép / Nhựa)

• Vật liệu ghế van (EPDM / NBR / PTFE / Kim loại)

• Kiểu kết nối (Mặt bích BS, JIS, ANSI hay Nối ren)

• Tư thế lắp đặt thực tế (Nằm ngang / Thả đứng)

• Chiều dòng chảy (Đối chiếu mũi tên trên thân)

• Yêu cầu chống va đập búa nước

• Tra cứu kĩ catalogue/datasheet từ nhà sản xuất

Câu Hỏi Thường Gặp Về Checkval / Check Valve (FAQ)

Checkval là gì?

Checkval là cách viết gộp/viết tắt phổ biến của check valve (van một chiều). Đây là thiết bị cơ khí tự động cho phép lưu chất đi qua theo một hướng duy nhất và tự động chặn dòng chảy ngược.

Check valve có phải là van một chiều không?

Đúng $100\%$. Check valve là thuật ngữ kỹ thuật tiếng Anh, còn van một chiều là tên gọi tiếng Việt của cùng một loại thiết bị.

Check valve hoạt động có cần tay quay hay nguồn điện không?

Không. Check valve vận hành tự động $100\%$ dựa trên chênh lệch áp suất thủy lực của dòng lưu chất và lực cơ học (trọng lực/lò xo) bên trong van.

Check valve có dùng cho hệ thống nước được không?

Có. Nước sạch, nước thải và PCCC là những ứng dụng phổ biến nhất của check valve. Tuy nhiên, cần chọn đúng vật liệu (gang hoặc inox) và dạng van phù hợp với từng chất lượng nước.

Check valve nên lắp ở vị trí nào?

Vị trí phổ biến nhất là lắp ngay sau họng xả của máy bơm, trước các van đóng ngắt chính hoặc tại các điểm giao cắt nhánh đường ống để chống chảy ngược.

Kết Luận: Lựa Chọn Check Valve Cho Đường Ống An Toàn

Dù bạn tìm kiếm bằng từ khóa checkval hay check valve, điều quan trọng nhất vẫn là bản chất kỹ thuật của thiết bị. Check valve (van một chiều) là chốt chặn tự động không thể thiếu để bảo vệ máy bơm và toàn bộ hạ tầng đường ống khỏi sự cố dội áp ngược.

Để hệ thống vận hành bền bỉ và tối ưu chi phí, hãy luôn đánh giá đồng thời 8 thông số: DN + Áp suất + Lưu lượng + Môi chất + Nhiệt độ + Vật liệu + Kiểu kết nối + Tư thế lắp đặt.
