Check Valve Swing Là Gì? Cấu Tạo, Nguyên Lý & Cách Chọn Chuẩn Kỹ Thuật

Meta Description: Tìm hiểu toàn diện về check valve swing (van một chiều lá lật): nguyên lý vận hành tự động, thông số kỹ thuật PN16/Class, phân loại vật liệu và checklist chọn van chống dòng ngược hiệu quả.

Trong các hạ tầng xử lý nước, hệ thống trạm bơm hay mạng lưới đường ống công nghiệp, sự cố chảy ngược lưu chất khi dừng bơm đột ngột là "nỗi ác mộng" hàng đầu đối với mọi kỹ sư vận hành. Hiện tượng dội áp không chỉ làm tụt áp suất toàn mạng lưới mà còn có thể đánh vỡ cánh bọt máy bơm, gây thiệt hại tài chính nghiêm trọng.

Để giải quyết triệt để rủi ro này, giải pháp cơ khí tự động, bền bỉ và tối ưu chi phí nhất chính là lắp đặt check valve swing (van một chiều lá lật). Bài viết này sẽ phân tích góc nhìn chuyên sâu từ cấu tạo, nguyên lý thủy lực đến hướng dẫn chọn mua thiết bị chuẩn xác cho công trình của bạn.

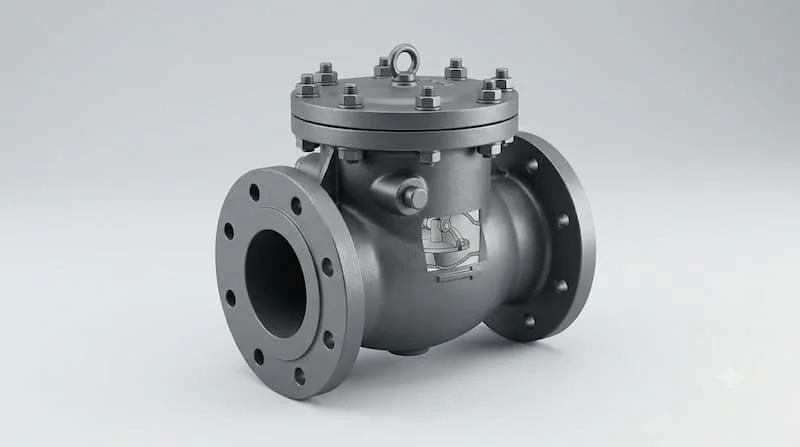

Check Valve Swing Là Gì?

Check valve swing (còn được gọi phổ biến là swing check valve, van một chiều lá lật, hay van một chiều cánh lật) là dòng van công nghiệp tự động, sử dụng một đĩa van hình tròn gắn với trục bản lề lệch tâm để cho phép chất lưu chỉ chảy theo một hướng duy nhất và tự động đóng chặn khi dòng chảy có xu hướng đảo chiều.

Khác với các dòng van chặn như van cổng hay van bi, check valve swing hoàn toàn không trang bị vô lăng, tay gạt hay bộ truyền động điện/khí nén (actuator) để thao tác.

Thiết bị vận hành dựa trên cơ chế cơ học thuần túy:

• Động năng và áp suất dương của dòng lưu chất để mở đĩa.

• Trọng lực tự nhiên của đĩa van kết hợp với áp suất ngược của chất lưu để đóng chặt cửa van.

Cấu Tạo Của Swing Check Valve

Một bộ van check valve swing hoàn chỉnh được cấu thành từ 5 bộ phận cơ khí chính, được thiết kế tối ưu để giảm thiểu tối đa ma sát và tổn thất áp suất:

1. Thân van (Valve Body)

Là phần khung vỏ chịu lực bên ngoài, bảo vệ toàn bộ cấu trúc cơ khí bên trong và trực tiếp chịu áp suất của hệ thống.

• Vật liệu: Tùy thuộc vào môi chất vận hành, thân van có thể đúc bằng gang xám (Cast Iron), gang cầu (Ductile Iron), thép đúc (Cast Steel) hoặc inox 304/316 (Stainless Steel).

• Thiết kế: Dạng vòm (mập gù) ở phần đỉnh để tạo không gian cho đĩa van swing lên hoàn toàn khỏi lòng đường ống.

2. Đĩa van (Disc)

Cánh van đóng vai trò là "cánh cửa" trực tiếp chặn hoặc mở đường ống. Đĩa van có dạng đĩa tròn phẳng, gia công bề mặt cực kỳ vặn xoắn và chính xác. Khi mở, đĩa lật lên phía trên; khi đóng, đĩa hạ xuống ép sát vào ghế van.

3. Bản lề & Trục van (Hinge & Hinge Pin)

Bản lề liên kết đĩa van với một trục quay cố định nằm ở phần trên của thân van. Cấu trúc lật lỏng lẻo có kiểm soát giúp đĩa van tự do chuyển động xoay quanh góc từ 0 đến khoảng 60–80 độ.

4. Ghế van / Vòng làm kín (Seat / Seat Ring)

Là điểm tiếp xúc phẳng giữa đĩa van và thân van khi van ở trạng thái đóng đóng hoàn toàn. Ghế van có thể là mặt kim loại gia công phẳng (metal-to-metal) cho ứng dụng nhiệt độ cao, hoặc bọc cao su EPDM/NBR/PTFE để đạt độ kín khít tuyệt đối trong môi trường nước sạch và khí nén.

5. Nắp van (Cover / Bonnet)

Được cố định với thân van bằng bu-lông và gioăng làm kín. Nắp van cho phép kỹ sư dễ dàng tháo rời để bảo trì, vệ sinh hoặc thay thế đĩa van và bản lề mà không cần tháo toàn bộ thân van ra khỏi đường ống.

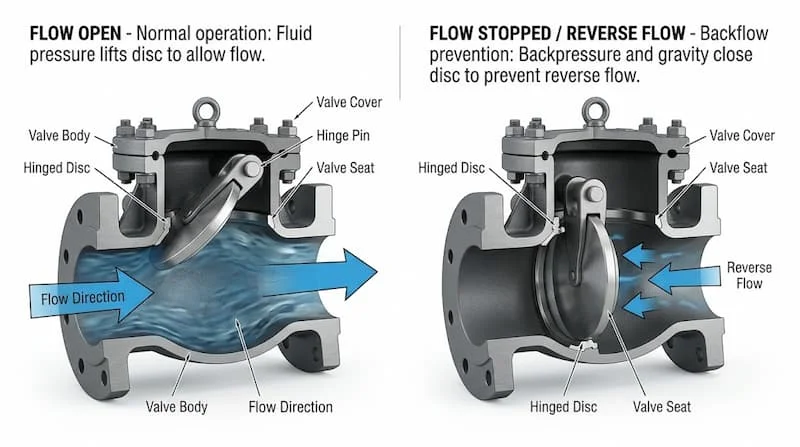

Nguyên Lý Hoạt Động Của Swing Check Valve

Nguyên lý thủy lực của check valve swing diễn ra hoàn toàn tự động theo hai chu trình đối lập:

Trạng thái dòng chảy thuận (Mở van)

Khi máy bơm khởi động, áp suất dòng chảy phía trước van tăng lên và lớn hơn áp suất phía sau cộng với trọng lượng của đĩa van. Lực đẩy thủy lực này tác động trực tiếp vào mặt trước đĩa van, đẩy đĩa lật xoay quanh trục bản lề hướng lên trên. Cửa van mở hoàn toàn, giải phóng không gian cho lưu chất đi qua với tổn thất áp suất (head loss) ở mức rất thấp.

Trạng thái dòng chảy đảo chiều (Đóng van)

Khi máy bơm ngừng chạy hoặc áp suất phía sau van bất ngờ tăng cao hơn áp suất đầu vào, dòng chảy có xu hướng chảy ngược lại. Ngay lập tức:

1. Trọng lực bản thân kéo đĩa van tự do rơi xuống theo quỹ đạo bản lề.

2. Áp suất ngược của lưu chất dội lại tác động mạnh vào mặt sau đĩa van, ép chặt đĩa van vào ghế van (seat).

3. Kết nối khít khao chặn đứng hoàn toàn dòng chảy ngược, bảo vệ các thiết bị phía trước van.

Các Loại Swing Check Valve Phổ Biến

Để đáp ứng đa dạng yêu cầu vận hành trong công nghiệp, dòng van một chiều lá lật được phân loại dựa trên vật liệu và kiểu kết nối:

1. Phân loại theo vật liệu đúc

• Cast Iron Swing Check Valve (Van gang xám): Giá thành tối ưu, phổ biến trong các hệ thống cấp thoát nước tòa nhà, PCCC và trạm bơm dân dụng.

• Ductile Iron Swing Check Valve (Van gang cầu): Độ bền cơ học cao, chịu va đập cơ học và dội áp tốt hơn gang xám, dùng trong đường ống hạ tầng kỹ thuật lớn.

• Cast Steel Swing Check Valve (Van thép đúc WCB): Chịu áp lực cao (Class 150/300/600) và nhiệt độ lớn, chuyên dùng cho hệ thống hơi nóng, dầu truyền nhiệt và nhà máy nhiệt điện.

• Stainless Steel Swing Check Valve (Van inox 304/316): Khả năng chống ăn mòn vượt trội, bề mặt nhẵn bóng, phù hợp cho ngành hóa chất, thực phẩm, dược phẩm và xử lý nước thải công nghiệp.

2. Phân loại theo kiểu kết nối

• Flanged Swing Check Valve (Mặt bích): Kết nối bằng bu-lông qua hai mặt bích tiêu chuẩn (BS, JIS, DIN, ANSI). Dòng này cực kỳ chắc chắn, chịu áp lực tốt, là lựa chọn hàng đầu cho các đường ống từ DN50 trở lên.

• Threaded Swing Check Valve (Kết nối ren): Dạng kết nối ren trong nhỏ gọn (thường từ DN15 đến DN50), lắp đặt nhanh chóng cho các hệ thống đường ống kích thước nhỏ.

• Wafer Swing Check Valve (Dạng kẹp): Thiết kế siêu mỏng, kẹp trực tiếp giữa hai mặt bích đường ống. Giúp tiết kiệm không gian và giảm tải trọng đáng kể cho hệ thống.

Thông Số Kỹ Thuật Cần Quan Tâm

Khi tra cứu catalogue thiết bị, kỹ sư và bộ phận mua hàng không nên chọn mua ngẫu nhiên mà bắt buộc phải kiểm tra bảng thông số tiêu chuẩn sau:

Tại sao cần đặc biệt phân biệt giữa DN và PN?

Rất nhiều người mua hàng mắc sai lầm khi gọi "cho tôi mua chiếc van lá lật 100".

• DN100 (Nominal Diameter): Chỉ đại diện cho kích thước đường kính danh nghĩa của ống (phi 114 mm).

• PN16 (Pressure Nominal): Chỉ cấp áp suất danh nghĩa chịu đựng tối đa là 16 bar.

Một chiếc van DN100 PN10 và DN100 PN16 có độ dày thân van, độ dày mặt bích và tâm lỗ bu-lông hoàn toàn khác nhau. Chọn sai PN sẽ dẫn đến việc van không thể chịu được áp suất thử nghiệm hoặc không lắp vừa mặt bích hệ thống.

Ưu Điểm Của Check Valve Swing

Tại sao check valve swing lại là thiết bị chống dòng ngược được ưa chuộng nhất trên thị trường?

• Cấu tạo đơn giản, độ bền cơ học cao: Hệ cơ cấu lá lật lót bản lề rất ít chi tiết chuyển động phức tạp, hạn chế tối đa nguy cơ kẹt rít hay hỏng hóc vặt.

• Vận hành hoàn toàn tự động: Hoạt động hoàn toàn nhờ động năng lưu chất, không tốn điện năng, không cần chi phí vận hành hay bộ điều khiển đi kèm.

• Tổn thất áp suất cực thấp: Khi đĩa van lật mở hoàn toàn, không gian lòng van được giải phóng gần như toàn bộ, giúp dòng chảy đi qua mượt mà, không bị sụt áp nghiêm trọng như các dòng van một chiều dạng lò xo hay dạng đĩa nâng.

• Dải kích thước & Vật liệu đa dạng: Sản xuất linh hoạt từ các size nhỏ DN15 cho tới các kích thước siêu lớn DN1000+, phục vụ từ dân dụng đến công nghiệp nặng.

Nhược Điểm Của Swing Check Valve

Mặc dù có nhiều ưu điểm, swing check valve không phải là sản phẩm hoàn hảo cho mọi vị trí công trình. Người thiết kế cần lưu ý các hạn chế sau:

1. Hiện tượng va đập đĩa van (Slamming): Khi dòng chảy ngắt đột ngột, đĩa van bị trọng lực và dòng chảy ngược ép rơi tự do về ghế van với tốc độ nhanh. Sự va đập cơ học này tạo ra tiếng ồn lớn và áp lực dội.

2. Nguy cơ va đập thủy lực (Water Hammer): Trong các đường ống dài có tốc độ dòng chảy cao, đĩa van đóng lại quá nhanh có thể kích hoạt hiện tượng búa nước, làm rung lắc đường ống và va đập hệ thống bơm.

3. Hạn chế về tư thế lắp đặt: Không thể lắp đặt tự do mọi hướng như van một chiều lò xo. Van lá lật ưu tiên lắp trên đường ống nằm ngang.

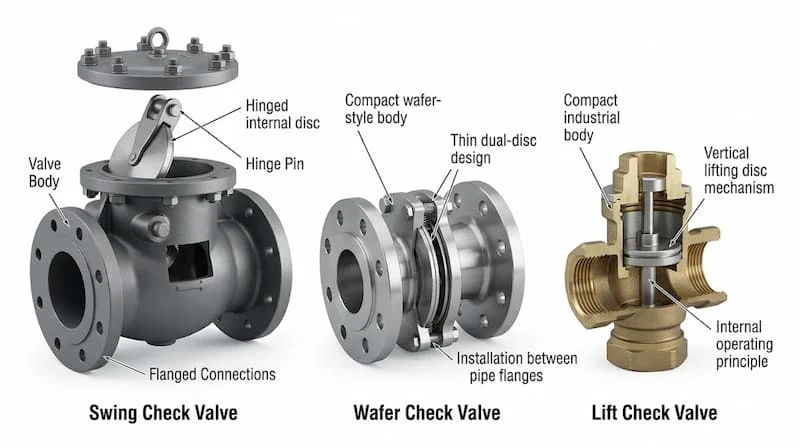

So Sánh Swing Check Valve Và Wafer Check Valve

Để giúp bạn đưa ra quyết định mua hàng tối ưu nhất, bảng so sánh dưới đây sẽ làm rõ sự khác biệt giữa hai dòng van một chiều phổ biến này:

Lời khuyên từ kỹ sư: Chọn swing check valve khi bạn ưu tiên lưu lượng dòng chảy tối đa, dễ bảo trì tại chỗ và đường ống có không gian thi công rộng rãi. Chọn wafer check valve khi không gian lắp đặt bị giới hạn và hệ thống cần tối ưu trọng lượng.

Swing Check Valve Có Thể Lắp Đứng Hay Ngang?

Đây là thắc mắc kỹ thuật xuất hiện nhiều nhất trong quá trình thi công thực tế.

Câu trả lời chuẩn xác: Swing check valve luôn hoạt động tốt nhất và ổn định nhất khi được lắp đặt trên đường ống nằm ngang (Horizontal Pipe).

Tuy nhiên, van CÓ THỂ lắp đứng (Vertical Pipe) nhưng bắt buộc phải thỏa mãn 2 điều kiện tiên quyết sau:

1. Chiều dòng chảy phải hướng từ ĐƯỚI đi LÊN: Dòng chảy hướng lên sẽ đẩy đĩa van mở ra. Khi dừng chảy, trọng lực đĩa van cộng với cột nước sẽ kéo đĩa tự động rơi về vị trí đóng.

2. TUYỆT ĐỐI KHÔNG lắp van đứng với dòng chảy hướng từ TRÊN xuống DƯỚI: Khi dòng chảy đi xuống, trọng lực sẽ luôn kéo đĩa van ở trạng thái mở. Van sẽ mất hoàn toàn khả năng chặn dòng chảy ngược!

Lưu ý: Luôn kiểm tra hướng mũi tên (Flow Direction) được đúc nổi trên thân van trước khi siết bu-lông.

Swing Check Valve Được Sử Dụng Ở Đâu?

Nhờ đặc tính vận hành tin cậy, check valve swing đóng vai trò là "vệ sĩ" không thể thiếu trong nhiều hạ tầng kỹ thuật:

• Đầu ra của hệ thống máy bơm: Lắp ngay sau họng xả máy bơm nước sạch, bơm chữa cháy, bơm chìm nước thải để chống dòng chảy ngược làm quay ngược cánh bơm khi tắt máy.

• Mạng lưới cấp thoát nước & Xử lý nước thải: Dùng trong các nhà máy nước sạch, trạm bơm chuyển tiếp đô thị và hệ thống xử lý nước thải công nghiệp.

• Hệ thống Phòng cháy chữa cháy (PCCC): Lắp trên các đường ống trạm bơm PCCC, đường ống cấp nước chữa cháy vách tường để duy trì áp lực thường trực.

• Dây chuyền sản xuất công nghiệp: Dùng trong nhà máy giấy, dệt may, hóa chất, hệ thống làm mát Chiller, lò hơi để bảo vệ các tuyến ống lưu thông chất lưu.

Những Sai Lầm Thường Gặp Khi Chọn Swing Check Valve

Một sự cố nhỏ trong khâu lựa chọn vật tư có thể kéo theo gián đoạn toàn bộ dây chuyền vận hành. Dưới đây là 6 sai lầm cần tránh:

1. Chỉ mua van theo kích thước DN: Quên không kiểm tra cấp áp suất PN (PN10/PN16/Class 150) và tiêu chuẩn mặt bích.

2. Lắp ngược chiều dòng chảy: Không chú ý mũi tên chỉ hướng trên thân van khiến dòng chảy bị chặn hoàn toàn ngay khi mở máy bơm.

3. Bỏ qua tính tương thích của môi chất: Dùng van gang gioăng EPDM cho hóa chất đậm đặc hoặc dầu nóng khiến gioăng bị mủn và hỏng đĩa van.

4. Lắp đứng sai hướng dòng chảy: Lắp van đứng cho tuyến ống có hướng lưu chất đi từ trên xuống dưới.

5. Bỏ qua hiện tượng búa nước (Water Hammer): Chọn van lá lật thông thường cho tuyến ống bơm cao tầng có vận tốc dòng chảy quá lớn mà không trang bị thêm bộ giảm chấn.

6. Chọn mua sản phẩm không rõ nguồn gốc: Mua phải van đúc thiếu độ dày tiêu chuẩn, đĩa van bị xô lệch gây rò rỉ lưu chất chỉ sau thời gian ngắn sử dụng.

Hướng Dẫn Quy Trình Chọn Swing Check Valve Phù Hợp

Để chọn mua chính xác $100\%$ model check valve swing phù hợp với công trình, bạn hãy thực hiện theo quy trình 7 bước tiêu chuẩn dưới đây:

• Bước 1 - Xác định đường kính ống: Xác định kích thước danh nghĩa đường ống (DN50, DN100, DN150, DN200...).

• Bước 2 - Xác định đặc tính môi chất: Lưu chất là nước sạch, nước thải sinh hoạt, khí nén, hóa chất ăn mòn hay hơi nóng?

• Bước 3 - Xác định áp suất làm việc: Chọn cấp áp lực PN10, PN16 hay Class 150 tương thích với áp suất vận hành tối đa của bơm.

• Bước 4 - Xác định nhiệt độ vận hành: Chọn vật liệu làm kín seat phù hợp (EPDM chịu nhiệt <80°C, PTFE chịu nhiệt <180°C, Metal chịu nhiệt cao).

• Bước 5 - Chọn vật liệu thân van: Chọn Gang (cho nước sạch/PCCC), Thép (cho hơi nóng/áp cao), hoặc Inox (cho hóa chất/thực phẩm).

• Bước 6 - Xác định kiểu kết nối: Chọn tiêu chuẩn mặt bích (BS EN 1092, JIS B2220, ANSI) để đảm bảo xỏ vừa bu-lông.

• Bước 7 - Đánh giá vị trí & Tư thế lắp đặt: Xác định vị trí tuyến ống nằm ngang hay nằm đứng để đảm bảo hành trình lật của đĩa van không bị vướng.

Checklist Kiểm Tra Trước Khi Mua Hàng

• Kích thước danh nghĩa (DN)

• Áp suất làm việc (PN / Class)

• Loại môi chất lưu thông

• Nhiệt độ môi chất tối đa

• Vật liệu thân van & Đĩa van

• Vật liệu làm kín (Seat ring)

• Tiêu chuẩn kết nối (Mặt bích / Ren)

• Hướng dòng chảy & Tư thế lắp đặt

• Thương hiệu & Chứng chỉ xuất xứ (CO/CQ)

Câu Hỏi Thường Gặp Về Check Valve Swing (FAQ)

Check valve swing là gì?

Check valve swing (van một chiều lá lật) là van một chiều tự động sử dụng đĩa van quay quanh trục bản lề để mở khi có dòng chảy thuận và tự động đóng khít khi dòng chảy đảo chiều.

Swing check valve có cần tay quay vận hành không?

Không. Van hoạt động hoàn toàn tự động dựa vào chênh lệch áp suất và trọng lực đĩa van, không cần tác động ngoại lực hay tay quay.

Swing check valve có dùng cho nước thải được không?

Có. Tuy nhiên, đối với nước thải có chứa chất xơ, rác thải hoặc bùn đặc, bạn nên chọn van một chiều lá lật bọc cao su hoặc dạng bóng (Ball check valve) để tránh rác mắc kẹt vào bản lề gây hở đĩa.

Có thể lắp swing check valve trên đường ống đứng không?

Có thể, nhưng chỉ áp dụng khi chiều dòng chảy đi từ dưới lên trên. Tuyệt đối không lắp cho dòng chảy đi từ trên xuống.

Kết Luận: Lựa Chọn Swing Check Valve Chuẩn Cho Hệ Thống

Việc lựa chọn đúng check valve swing đóng vai trò cực kỳ then chốt trong việc bảo vệ máy bơm, ngăn ngừa sự cố búa nước và đảm bảo toàn bộ hệ thống đường ống vận hành an toàn, bền bỉ. Một quyết định mua hàng đúng đắn phải dựa trên việc phân tích tổng hòa các yếu tố từ kích thước DN, cấp áp suất PN, vật liệu đúc đến tư thế lắp đặt thực tế.
