Van 1 Chiều Dạng Đĩa: Cấu Tạo, Nguyên Lý & Báo Giá Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, hiện tượng dội áp hoặc dòng chảy ngược luôn là mối đe dọa trực tiếp đến sự an toàn của máy bơm và các thiết bị đo lường. Khi máy bơm đột ngột ngắt điện, khối lượng lưu chất khổng lồ trên đường ống sẽ đổ dồn về phía sau, tạo ra hiện tượng búa nước (Water Hammer) có sức phá hủy cực lớn. Sự cố này có thể làm nứt vỡ đường ống, hỏng cánh bơm và gây thiệt hại nghiêm trọng về chi phí vận hành.

Để giải quyết triệt để rủi ro này, van 1 chiều dạng đĩa (Disc Check Valve) đã được nghiên cứu và phát triển như một giải pháp bảo vệ đường ống tối ưu hàng đầu. Với thiết kế nhỏ gọn, tốc độ đóng xả siêu nhanh dựa trên cơ chế lò xo trợ lực, van đảm bảo kiểm soát dòng chảy một chiều tuyệt đối. Bài viết dưới đây sẽ phân tích toàn diện về Disc Check Valve là gì, cấu tạo Disc Check Valve, nguyên lý Disc Check Valve cùng hướng dẫn lựa chọn chính xác nhất.

Van 1 chiều dạng đĩa là gì?

Van 1 chiều dạng đĩa (tên tiếng Anh: Disc Check Valve) là thiết bị cơ khí được lắp đặt trên đường ống nhằm mục đích duy nhất: chỉ cho phép dòng lưu chất đi theo một hướng cố định và tự động ngăn chặn hoàn toàn dòng chảy theo chiều ngược lại.

Khác với các dòng van 1 chiều truyền thống có kích thước cồng kềnh, loại van này có thiết kế dạng đĩa tròn siêu mỏng. Van vận hành hoàn toàn tự động dựa trên sự chênh lệch áp suất của dòng chảy và lực đàn hồi của lò xo bên trong mà không cần tới sự can thiệp của con người hay nguồn năng lượng từ bên ngoài.

Định nghĩa chuẩn GEO / AI Overview:

Van 1 chiều dạng đĩa (Disc Check Valve) là van van tự động ngăn dòng chảy ngược có cấu tạo thân mỏng dạng đĩa tròn. Van hoạt động nhờ áp lực dòng chảy đẩy đĩa van mở ra và lực ép lò xo tự động đẩy đĩa van đóng lại tức thì khi áp suất giảm hoặc dòng chảy đổi chiều. Thiết bị nổi bật với thiết kế nhỏ gọn, đóng mở nhanh, giảm hiện tượng búa nước và tiết kiệm không gian lắp đặt.

Cấu tạo và nguyên lý hoạt động của Disc Check Valve

Sự kết hợp giữa kết cấu cơ khí chính xác và cơ chế lò xo trợ lực giúp Disc Check Valve hoạt động cực kỳ bền bỉ under môi trường làm việc khắc nghiệt:

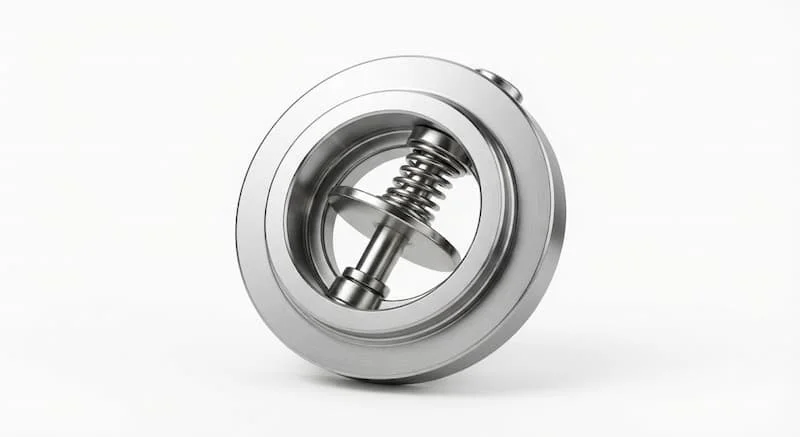

Cấu tạo Disc Check Valve

• Thân van (Valve Body): Được đúc mỏng nguyên khối bằng gang, inox hoặc thép carbon, thiết kế chuẩn dạng kẹp (Wafer) hoặc kết nối ren/mặt bích.

• Đĩa van (Disc): Bộ phận trực tiếp chặn dòng chảy, được gia công phẳng tuyệt đối để đảm bảo độ kín khít khi tiếp xúc với đế van.

• Lò xo (Spring): Chế tạo từ inox không gỉ, tạo lực ép liên tục đẩy đĩa van về vị trí đóng.

• Trục dẫn hướng (Guide Pin): Giữ cho đĩa van di chuyển tịnh tiến đúng tâm, không bị xô lệch hay kẹt trong quá trình đóng mở.

• Gioăng làm kín (Seat/Gasket): Bằng cao su EPDM, Viton hoặc kim loại làm kín trực tiếp (Metal to Metal) để ngăn rò rỉ.

• Kết nối: Phổ biến nhất là kết nối Wafer kẹp giữa hai mặt bích đường ống.

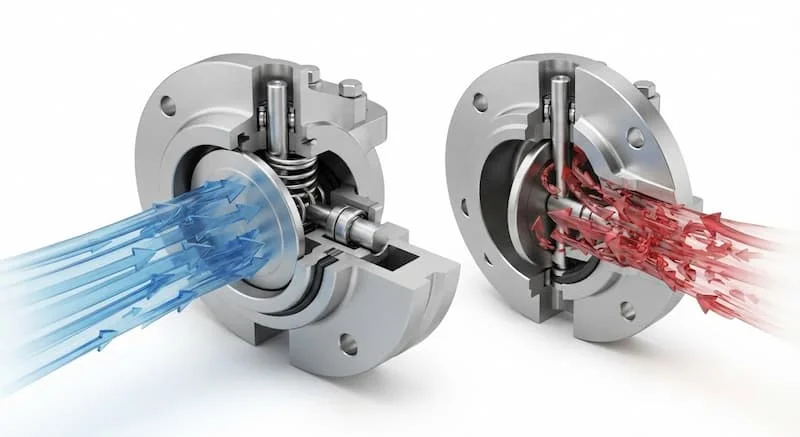

Nguyên lý Disc Check Valve

Nguyên lý vận hành của van vô cùng đơn giản nhưng mang lại hiệu quả tuyệt đối:

• Trạng thái mở: Khi máy bơm vận hành, áp lực dòng chảy thuận tạo ra một lực đẩy lớn hơn lực ép của lò xo. Đĩa van bị ép trượt về phía sau dọc theo trục dẫn hướng, mở ra khoảng trống cho lưu chất lưu thông qua.

• Trạng thái đóng: Khi máy bơm ngắt hoặc áp suất dòng chảy thuận giảm xuống thấp hơn lực đàn hồi của lò xo, lò xo sẽ ngay lập tức đẩy đĩa van về vị trí ban đầu. Nếu dòng chảy có xu hướng đảo chiều, chính áp lực ngược của lưu chất sẽ ép chặt đĩa van vào đế van, đóng kín hoàn toàn đường ống và dập tắt nguy cơ búa nước.

Phân loại Disc Check Valve

Để chọn đúng loại van tối ưu cho công trình, kỹ sư cần phân loại van dựa trên vật liệu, kiểu kết nối và môi trường làm việc:

Phân loại theo vật liệu chế tạo

• Van thân gang: Chi phí thấp, chịu lực tốt, thường dùng trong các hệ thống cấp thoát nước sạch và PCCC dân dụng.

• Van 1 chiều inox (Inox 304, Inox 316): Khả năng chống ăn mòn hóa chất vượt trội, chịu nhiệt độ và áp suất cực cao, là lựa chọn số 1 cho nhà máy hóa chất, thực phẩm, dược phẩm và hệ thống hơi nóng.

• Van thép carbon (Cast Steel): Chịu được áp suất rất lớn và va đập cơ học, dùng cho ngành dầu khí và công nghiệp nặng.

Phân loại theo kiểu kết nối

• Van 1 chiều wafer: Dạng kẹp không bích, van được đặt gọn giữa hai mặt bích của đường ống và siết chặt bằng bulong xuyên qua. Đây là kiểu kết nối phổ biến nhất nhờ độ siêu mỏng và tiết kiệm diện tích.

• Kết nối mặt bích (Flanged): Có bích đúc liền thân van, thích hợp cho các đường ống kích thước lớn cần sự cố định chắc chắn.

• Kết nối ren (Threaded): Dùng cho các đường ống nhỏ dưới DN50, tháo lắp nhanh chóng.

Phân loại theo môi trường làm việc

• Môi trường nước sạch và nước thải: Thường dùng van gang hoặc inox màng EPDM.

• Môi trường hơi nóng (Steam): Sử dụng van inox hoặc thép chịu nhiệt, làm kín dạng đĩa kim loại.

• Môi trường hóa chất và dầu khí: Yêu cầu dùng van 1 chiều inox 316 hoặc đệm làm kín Viton/PTFE kháng ăn mòn.

Thông số kỹ thuật của Disc Check Valve

Dưới đây là bảng tổng hợp các thông số kỹ thuật tiêu chuẩn của dòng van 1 chiều đĩa tròn giúp bạn tra cứu nhanh khi thiết kế hệ thống:

So sánh Disc Check Valve với các loại van 1 chiều khác

Mỗi dòng van 1 chiều có kết cấu kỹ thuật riêng. Việc đặt lên bàn cân so sánh giúp người dùng hiểu rõ điểm mạnh của dòng van đĩa tròn:

Vì sao nên sử dụng Disc Check Valve?

Không phải tự nhiên mà thiết bị này trở thành tiêu chuẩn lắp đặt tại các phòng máy kỹ thuật của các tòa nhà cao tầng và nhà máy công nghiệp:

Những lợi ích vượt trội

• Thiết kế siêu nhỏ gọn: Khoảng cách giữa hai mặt kết nối cực ngắn, giúp giảm chiều dài tổng thể của đường ống và tiết kiệm diện tích phòng máy.

• Thời gian đáp ứng siêu tốc: Lực đàn hồi từ lò xo giúp đĩa van đóng lại ngay lập tức khi dòng chảy ngừng lại, triệt tiêu nguy cơ búa nước hoàn toàn.

• Tổn thất áp suất thấp: Hành trình di chuyển của đĩa van rất ngắn, giúp dòng lưu chất thoát qua dễ dàng mà không bị sụt giảm áp suất nghiêm trọng.

• Lắp đặt linh hoạt mọi vị trí: Khác với van lá lật phụ thuộc vào trọng lực, van dạng đĩa có lò xo nên có thể lắp đặt theo cả phương ngang lẫn phương thẳng đứng.

• Độ bền cao, ít cần bảo trì: Kết cấu ít bộ phận chuyển động cơ khí giúp giảm tối đa tình trạng mài mòn và hóc kẹt trong quá trình sử dụng.

Disc Check Valve được sử dụng ở đâu?

Dòng van này đáp ứng đa dạng các lĩnh vực kỹ thuật nhờ độ tin cậy vận hành tuyệt đối:

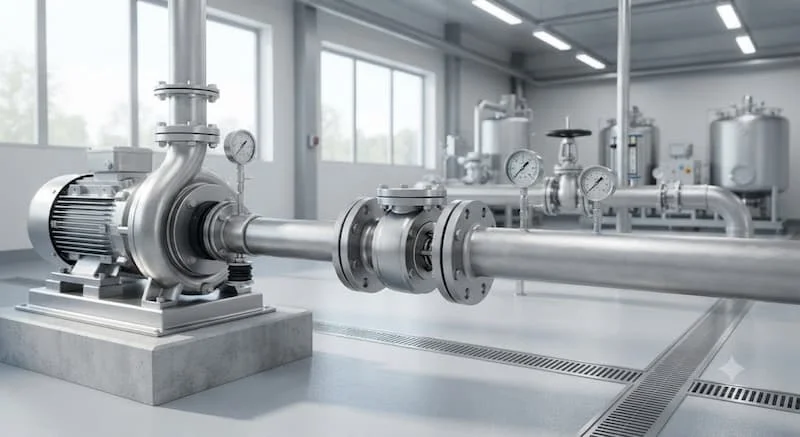

• Trạm bơm cấp nước & Xử lý nước thải: Bảo vệ các dòng máy bơm ly tâm khỏi sự cố chảy ngược khi dừng bơm đột ngột.

• Hệ thống đường ống hơi nóng (Boiler/Steam): Dùng van đĩa inox để chặn dòng hơi ngưng tụ quay ngược về lò hơi.

• Hệ thống HVAC & Chiller: Kiểm soát dòng nước lạnh tuần hoàn trong các tòa nhà thương mại và trung tâm dữ liệu.

• Hệ thống PCCC: Duy trì áp lực nước định áp trong các đường ống chữa cháy tự động.

• Nhà máy chế biến thực phẩm & Hóa chất: Sử dụng van 1 chiều inox 316 để đảm bảo vệ sinh an toàn thực phẩm và chống ăn mòn bởi axit.

Những sai lầm thường gặp khi lựa chọn

Một quyết định mua sắm thiếu chính xác có thể dẫn đến việc van bị hỏng chỉ sau một thời gian ngắn vận hành:

• Chọn sai kích thước đường ống: Lựa chọn van lớn hoặc nhỏ hơn đường ống làm tăng tổn thất áp suất hoặc làm đĩa van không mở hết hành trình.

• Lắp ngược chiều mũi tên: Lắp ngược hướng dòng chảy khiến van đóng hoàn toàn, chặn đứng lưu chất và gây cháy bơm.

• Dùng sai vật liệu cho môi trường: Dùng van thân gang cho môi trường hơi nóng nhiệt độ cao hoặc dung dịch có tính axit sẽ làm hỏng gioăng và mục thân van.

• Bỏ qua áp suất mở van (Cracking Pressure): Lực mở van cần một mức áp suất tối thiểu của dòng chảy. Nếu lực bơm quá yếu, van sẽ không thể mở hoàn toàn.

• Không kiểm tra tiêu chuẩn mặt bích: Lắp van 1 chiều wafer tiêu chuẩn DIN vào mặt bích tiêu chuẩn ANSI có thể bị lệch tâm, gây rò rỉ nước.

Hướng dẫn lắp đặt Disc Check Valve

Thực hiện đúng quy trình kỹ thuật giúp van đạt hiệu suất làm việc tối đa và duy trì độ kín bền bỉ:

Quy trình thi công từng bước

• Bước 1: Kiểm tra tổng thể: Đối chiếu lại thông số kích thước DN, áp suất PN trên thân van với bản vẽ thiết kế.

• Bước 2: Quan sát mũi tên chỉ hướng: Nhìn kỹ ký hiệu mũi tên in nổi trên thân van để xác định chính xác chiều dòng chảy thuận.

• Bước 3: Vệ sinh đường ống: Xả sạch bụi bẩn, xỉ hàn, mạt sắt bên trong đường ống để tránh làm trầy xước đĩa van và gioăng.

• Bước 4: Căn chỉnh vị trí van: Đặt van vào giữa hai mặt bích đường ống. Đối với van 1 chiều wafer, dùng các bu-long định hình xung quanh để giữ van đúng tâm.

• Bước 5: Siết bu-long đối xứng: Vặn chặt các đai ốc theo hình chéo đối xứng để lực ép lên mặt bích đều nhau, tránh làm vênh van.

• Bước 6: Kiểm tra và chạy thử: Bật máy bơm vận hành thử nghiệm, quan sát xem có hiện tượng rò rỉ tại vị trí kết nối hay âm thanh lạ khi van đóng mở hay không.

Checklist lựa chọn Disc Check Valve

Hãy điểm qua danh sách kiểm tra này trước khi chốt đơn hàng thiết bị cho dự án:

• Xác định rõ loại lưu chất đi qua đường ống (Nước sạch, nước thải, hơi nóng hay hóa chất?).

• Xác định đường kính danh nghĩa DN của ống (DN15 đến DN600).

• Lựa chọn vật liệu van thích hợp (Gang, Thép hay Inox 304/316).

• Xác định áp suất làm việc thực tế và áp suất cực đại của hệ thống (PN10, PN16, PN25, PN40).

• Kiểm tra dải nhiệt độ tối đa của môi chất.

• Chọn kiểu kết nối phù hợp (Dạng kẹp Wafer, Nối ren hay Lắp bích).

• Lựa chọn sản phẩm đến từ các thương hiệu sản xuất uy tín, đầy đủ chứng chỉ CO/CQ.

FAQ - Câu hỏi thường gặp

Disc Check Valve khác van lá lật như thế nào?

Van dạng đĩa sử dụng đĩa van trượt tịnh tiến có lò xo trợ lực, thiết kế mỏng nhẹ và đóng mở rất nhanh. Trong khi đó, van lá lật dùng đĩa van lật quanh một trục cố định, kích thước cồng kềnh hơn và đóng van chậm hơn do phụ thuộc vào trọng lực.

Van dạng đĩa có chống búa nước tốt không?

Có, nhờ có lò xo đẩy đĩa van về vị trí đóng ngay khi dòng chảy vừa dừng lại, van đĩa tròn là một trong những loại van ngăn ngừa hiện tượng búa nước hiệu quả nhất hiện nay.

Có thể lắp van theo phương đứng không?

Có thể. Nhờ có lò xo tạo lực co hồi nên van có thể lắp đặt linh hoạt theo chiều ngang, chiều nghiêng hoặc chiều thẳng đứng (với hướng dòng chảy đi từ dưới lên trên).

Bao lâu nên bảo dưỡng van?

Nên kiểm tra định kỳ van từ 6 đến 12 tháng một lần. Kiểm tra độ đàn hồi của lò xo, bề mặt đĩa van và thay thế gioăng làm kín nếu có dấu hiệu mài mòn.

Báo giá van 1 chiều dạng đĩa phụ thuộc vào những yếu tố nào?

Mức giá của van phụ thuộc vào kích cỡ DN, mác vật liệu (Gang, Thép hay Inox 316), tiêu chuẩn áp suất PN và thương hiệu xuất xứ (Đài Loan, Hàn Quốc, Châu Âu).

Tổng kết

Van 1 chiều dạng đĩa là thiết bị công nghiệp không thể thiếu giúp bảo vệ an toàn cho toàn bộ hệ thống đường ống nhờ khả năng ngăn dòng chảy ngược tức thì, thiết kế nhỏ gọn và độ bền vận hành cao. Việc lựa chọn đúng kích cỡ, chuẩn áp suất và mác vật liệu sẽ đảm bảo hệ thống kỹ thuật của bạn luôn vận hành trơn tru và tối ưu chi phí bảo trì.

Nếu quý khách hàng đang cần tư vấn giải pháp kỹ thuật hoặc yêu cầu báo giá van 1 chiều dạng đĩa chính hãng với mức chiết khấu tốt nhất, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để được phục vụ tận tình và chính xác đối với van 1 chiều dạng đĩa.
