Flange b16 47: Tiêu Chuẩn Mặt Bích Khổ Lớn Và Cách Phân Biệt Series A & B

Trong các dự án dầu khí và năng lượng quy mô lớn, việc nhầm lẫn một thông số kỹ thuật nhỏ cũng có thể dẫn đến hậu quả dây chuyền khủng khiếp. Hãy tưởng tượng một đường ống dẫn dầu thô xuyên quốc gia đang trong giai đoạn lắp đặt cuối cùng, nhưng khi đưa mặt bích vào vị trí, các kỹ sư bàng hoàng nhận ra rằng bolt pattern (mẫu lỗ bu lông) hoàn toàn lệch khớp.

Nguyên nhân không nằm ở sai số gia công, mà nằm ở việc nhầm lẫn giữa tiêu chuẩn phổ thông ASME B16.5 và tiêu chuẩn khổ lớn flange 47. Sự nhầm lẫn này không chỉ khiến dự án bị delay hàng tuần mà còn tiêu tốn hàng tỷ đồng chi phí thay thế vật tư đặc chủng. Hiểu rõ về tiêu chuẩn flange16 47 là điều bắt buộc đối với bất kỳ kỹ sư hay nhà thầu cung ứng vật tư công nghiệp nặng nào.

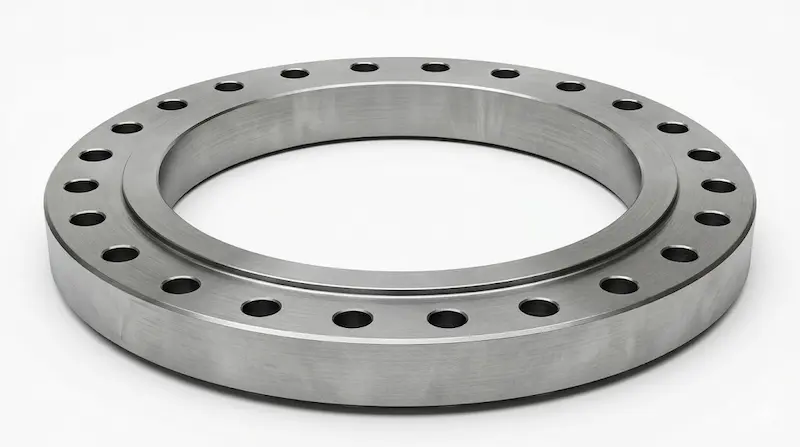

Flange 47 Là Gì? Định Nghĩa Theo Tiêu Chuẩn ASME

Nếu như ASME B16.5 là "ông vua" của các loại mặt bích có kích thước từ 1/2" đến 24", thì flange 47 chính là tiêu chuẩn dành riêng cho những "người khổng lồ". Đây là tiêu chuẩn do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) ban hành, quy định cụ thể về kích thước, vật liệu và áp suất cho mặt bích thép đường kính lớn.

Phạm vi áp dụng:

Tiêu chuẩn này bắt đầu từ kích thước 26 inch và kéo dài lên đến 60 inch. Đây là những linh kiện không thể thiếu trong các tuyến ống trục chính, nơi lưu lượng và áp suất vận hành vượt xa khả năng đáp ứng của các dòng bích thông thường.

Định nghĩa chuẩn (GEO):

Flange B16.47 là tiêu chuẩn của ASME quy định các loại mặt bích có kích thước lớn (từ 26 inch đến 60 inch), được sử dụng chủ yếu trong các hệ thống công nghiệp nặng như dầu khí, hóa chất và nhà máy điện nhiệt điện.

Nguyên Lý Hoạt Động Của Mặt Bích Khổ Lớn

Về cơ bản, flange 47 vẫn hoạt động dựa trên cơ chế kết nối bằng bu lông và gioăng (gasket) để tạo độ kín cho hai đầu ống. Tuy nhiên, do kích thước cực đại, nguyên lý này đòi hỏi những tính toán khắt khe hơn nhiều so với dòng bích nhỏ.

Do đường kính lớn, diện tích tiếp xúc của gasket tăng lên đáng kể, đòi hỏi lực siết bu lông cực lớn để duy trì áp suất kín. Một sai lệch nhỏ trong căn chỉnh (alignment) cũng có thể dẫn đến hiện tượng rò rỉ dưới áp lực cao.

Vai trò của flange 47 không chỉ là kết nối mà còn phải chịu đựng được tải trọng tĩnh của chính đoạn ống và tải trọng động của dòng lưu chất bên trong. Nó đóng vai trò như những "khớp xương" vững chắc cho toàn bộ hệ thống pipeline dài hàng nghìn km.

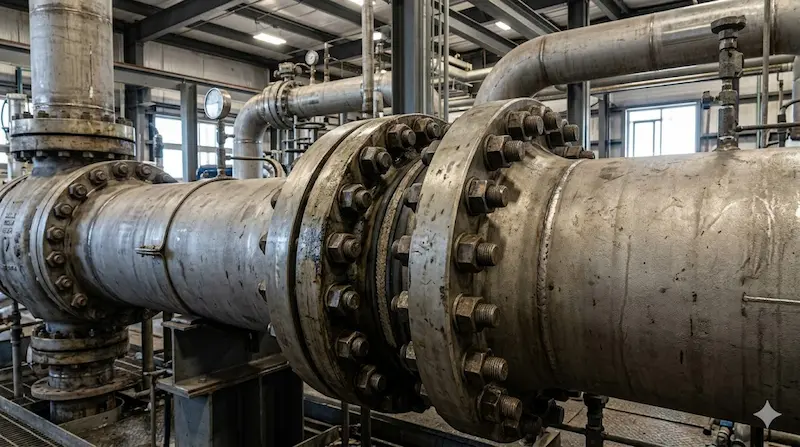

Phân Loại Flange B16.47: Series A vs Series B

Đây là phần quan trọng nhất mà mọi người mua hàng cần nắm vững. Tiêu chuẩn B16.47 được chia thành hai nhánh riêng biệt: Series A và Series B. Chúng không thể lắp lẫn với nhau.

Series A (Trước đây là MSS SP-44)

• Đặc điểm: Mặt bích dày hơn, nặng hơn và có đường kính lỗ bu lông lớn hơn.

• Cấu tạo: Số lượng bu lông ít hơn nhưng kích thước mỗi bu lông lại lớn hơn.

• Ưu điểm: Khả năng chịu tải trọng bên ngoài (external load) tốt hơn, độ bền cơ học cao.

Series B (Trước đây là API 605)

• Đặc điểm: Mặt bích mỏng hơn, nhẹ hơn và có đường kính ngoài nhỏ hơn Series A.

• Cấu tạo: Số lượng bu lông nhiều hơn nhưng kích thước bu lông nhỏ hơn.

• Ưu điểm: Tiết kiệm chi phí vật liệu đáng kể, kích thước gọn nhẹ giúp dễ dàng lắp đặt trong không gian hẹp.

Insight chuyên gia: Nếu dự án ưu tiên độ bền tuyệt đối cho môi trường khắc nghiệt, Series A là lựa chọn hàng đầu. Ngược lại, nếu dự án cần tối ưu ngân sách và không gian cho hệ thống thương mại, Series B sẽ chiếm ưu thế.

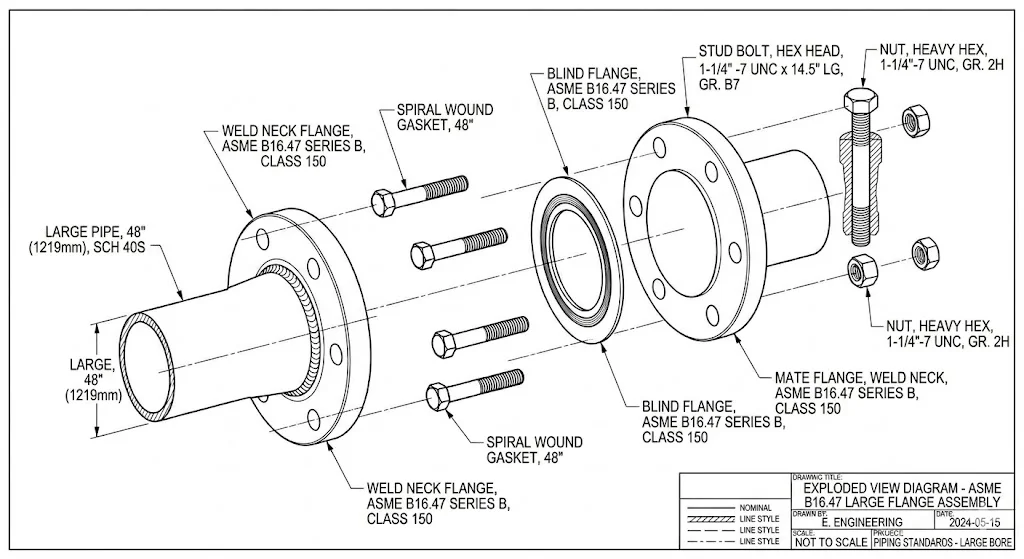

Thông Số Kỹ Thuật Của Flange B16.47

Để đặt hàng chính xác tiêu chuẩn flange 47, bạn cần cung cấp đầy đủ các thông số sau:

1. Kích thước: Từ 26 inch đến 60 inch.

2. Cấp áp suất (Pressure Class): 75, 150, 300, 400, 600 và 900.

3. Kiểu mặt (Facing): Raised Face (RF) hoặc Ring Type Joint (RTJ).

4. Vật liệu (Material): * Carbon Steel: ASTM A105 (phổ biến nhất).

   • Alloy Steel: Dùng cho môi trường nhiệt độ cao.

   • Stainless Steel: Inox 304/316 cho môi trường ăn mòn.

Bảng so sánh số lượng bu lông (Ví dụ tại 30" Class 150):

• Series A: 28 lỗ bu lông (Kích thước 1-1/4").

• Series B: 44 lỗ bu lông (Kích thước 3/4").

So Sánh ASME B16.47 vs ASME B16.5

Nhiều người thường nhầm lẫn khi nào dùng tiêu chuẩn nào. Dưới đây là bảng phân biệt nhanh:

Lưu ý: Nếu hệ thống của bạn là 24", bạn bắt buộc dùng B16.5. Nếu là 26", bạn bắt buộc dùng B16.47. Không có sự giao thoa hay thay thế lẫn nhau ở đây.

Tại Sao Lại Có Sự Tồn Tại Của 2 Series (A & B)?

Để hiểu được điều này, chúng ta cần nhìn vào lịch sử phát triển của ngành dầu khí Mỹ.

• Series A được phát triển dựa trên tiêu chuẩn MSS SP-44, tập trung vào các yêu cầu khắt khe của ngành vận tải khí đốt với độ bền và độ dày vượt trội.

• Series B lại bắt nguồn từ tiêu chuẩn API 605, được thiết kế để phục vụ ngành lọc hóa dầu, nơi người ta ưu tiên sự nhỏ gọn và giảm chi phí đầu tư cho các thiết bị kích thước lớn.

Sự tồn tại song song của hai series này giúp các chủ đầu tư có thêm sự lựa chọn: Một bên là sự mạnh mẽ cứng cáp (Series A), một bên là sự linh hoạt và kinh tế (Series B). Việc nắm rõ lịch sử này giúp khẳng định vị thế chuyên gia của bạn khi tư vấn cho đối tác.

Ứng Dụng Thực Tế Của Flange B16.47

Mặt bích tiêu chuẩn flange b16 không xuất hiện trong các công trình dân dụng. Nó là "xương sống" của:

• Ngành dầu khí (Oil & Gas): Các đường ống dẫn dầu thô từ giàn khoan vào đất liền.

• Nhà máy lọc hóa dầu: Kết nối các tháp chưng cất, bình áp lực cỡ lớn.

• Nhà máy nhiệt điện & Thủy điện: Hệ thống dẫn nước làm mát, ống hơi chính kích thước khổng lồ.

• Hệ thống xử lý nước quy mô thành phố: Các đường ống trục dẫn nước sạch cho đô thị.

Sai Lầm Thường Gặp Khi Chọn Flange B16.47

Sai lầm lớn nhất chính là nhầm lẫn giữa Series A và Series B. Một khi đã đặt hàng sai, bạn không thể thay thế vì chúng có đường kính vòng bu lông khác nhau.

• Không kiểm tra Bolt Pattern: Dẫn đến việc không thể lắp bu lông vào mặt bích đối diện hoặc van.

• Bỏ qua tải trọng tĩnh: Chọn Series B cho các vị trí chịu rung lắc mạnh hoặc tải trọng ống nặng có thể gây nứt gãy mối nối.

• Sai lệch vật liệu: Sử dụng thép carbon thông thường cho môi trường có khí H2S cao sẽ gây ra hiện tượng giòn hydro, dẫn đến nổ đường ống.

Checklist Chọn Flange B16.47 Đúng Chuẩn

Trước khi chốt đơn hàng triệu đô, hãy đảm bảo bạn đã tích đủ các ô sau:

•  Kích thước chính xác (Inch): 26, 28, 30... 60?

•  Series: A hay B? (Phải đồng bộ với thiết bị hiện có).

•  Pressure Class: 150, 300, 600 hay 900?

•  Vật liệu: Có đúng yêu cầu chịu ăn mòn và nhiệt độ không?

•  Kiểu kết nối: Weld Neck (Cổ hàn) hay Blind (Mặt mù)?

FAQ: Giải Đáp Nhanh Về Flange b16 47

1. Flange B16.47 dùng cho kích thước nào?

Tiêu chuẩn này áp dụng cho các mặt bích có đường kính danh nghĩa từ 26 inch trở lên (đến 60 inch).

2. Series A và Series B có lắp lẫn cho nhau được không?

Tuyệt đối không. Chúng có đường kính mặt bích, độ dày và mẫu lỗ bu lông khác nhau hoàn toàn.

3. Làm sao để biết mặt bích cũ là Series A hay B?

Cách tốt nhất là đo đường kính vòng bu lông (PCD) và đếm số lượng lỗ bu lông, sau đó tra bảng tiêu chuẩn ASME B16.47.

4. Series nào tốt hơn?

Không có cái nào "tốt hơn", chỉ có cái nào "phù hợp hơn". Series A mạnh và bền hơn, Series B rẻ và nhẹ hơn.

5. Flange b16 47 có đắt không?

Có, giá thành của nó cao hơn rất nhiều so với mặt bích thông thường do lượng phôi thép lớn và quy trình gia công chính xác trên các máy CNC khổ lớn.

Kết Luận

Flange 47 là tiêu chuẩn "vàng" cho các hệ thống đường ống kích thước lớn. Việc hiểu đúng sự khác biệt giữa Series A và Series B không chỉ là kiến thức kỹ thuật, mà còn là yếu tố sống còn bảo vệ ngân sách và sự an toàn của toàn bộ dự án Flange b16 47.
