Dual Plate Wafer Check Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Lựa Chọn Tối Ưu

Trong các hệ thống đường ống công nghiệp, hiện tượng dòng chảy ngược, rung lắc đường ống hay tiếng va đập mạnh mỗi khi dừng máy bơm không chỉ gây khó chịu mà còn là "kẻ sát nhân" âm thầm phá hủy thiết bị. Khi hệ thống bơm liên tục gặp sự cố như tụt áp, hỏng phớt bơm hoặc rung chấn dữ dội, nhiều kỹ sư thường chỉ tập trung kiểm tra máy bơm mà quên mất rằng nguyên nhân gốc rễ nằm ở thiết bị kiểm soát dòng chảy. Dual plate wafer check valve (van một chiều cánh đôi dạng kẹp) chính là giải pháp kỹ thuật hiện đại được thiết kế để giải quyết triệt để vấn đề này, nhờ cấu trúc nhỏ gọn, khả năng đóng cực nhanh và giảm thiểu tối đa hiện tượng va đập thủy lực (water hammer).

Việc thấu hiểu về van một chiều cánh đôi dạng kẹp sẽ giúp bạn bảo vệ toàn bộ hệ thống vận hành trơn tru, kéo dài tuổi thọ thiết bị và tối ưu hóa chi phí bảo trì lâu dài.

Dual Plate Wafer Check Valve là gì?

Dual plate wafer check valve (van một chiều cánh đôi dạng kẹp) là một thiết bị chuyên dụng được lắp đặt trên đường ống nhằm mục đích ngăn chặn dòng chảy ngược trở lại máy bơm hoặc các thiết bị đầu nguồn khi dòng chảy chính dừng đột ngột.

Cái tên "dual plate" xuất phát từ thiết kế độc đáo với hai cánh van (đĩa) hình bán nguyệt chuyển động xung quanh một trục trung tâm. Trong khi đó, thuật ngữ "wafer type" chỉ dạng thiết kế kẹp, cho phép van được lắp đặt trực tiếp giữa hai mặt bích của đường ống mà không cần thêm mặt bích nối riêng lẻ, giúp tiết kiệm diện tích và trọng lượng đáng kể.

Định nghĩa: van một chiều cánh đôi dạng kẹp là van một chiều dạng kẹp wafer sử dụng hai cánh van đóng mở tự động thông qua lò xo xoắn để ngăn dòng chảy ngược, đảm bảo hướng di chuyển duy nhất cho lưu chất trong hệ thống.

Chức năng chính của van là bảo vệ máy bơm, máy nén và các hệ thống đo lường khỏi các hư hại do dòng chảy ngược gây ra, đồng thời giảm thiểu áp lực tác động lên đường ống nhờ khả năng phản ứng nhanh với sự thay đổi của lưu lượng.

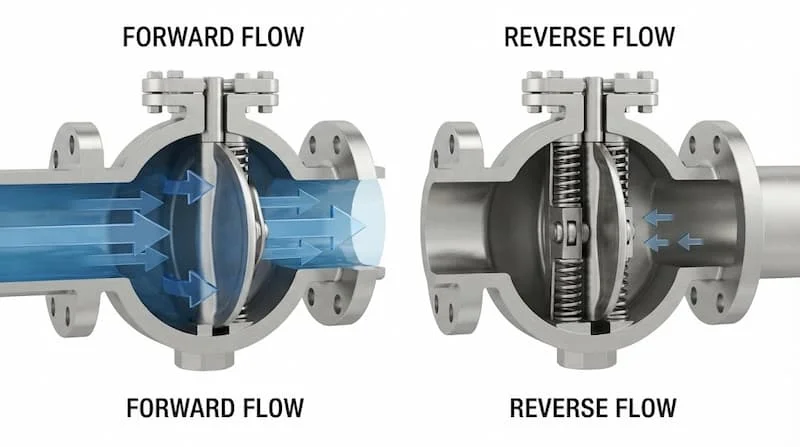

Nguyên lý hoạt động của van một chiều cánh đôi

Nguyên lý hoạt động của dual plate wafer check valve dựa trên sự chênh lệch áp suất và lực phản hồi của lò xo.

• Khi dòng chảy tiến: Dưới tác động của áp lực lưu chất, hai cánh van sẽ thắng được lực đàn hồi của lò xo và mở ra (thường là góc 90 độ), tạo điều kiện cho lưu chất đi qua với tổn thất áp suất thấp nhất.

• Khi dòng chảy dừng: Ngay khi vận tốc dòng chảy tiến giảm về 0, lực đàn hồi từ hệ thống lò xo sẽ ép hai cánh van đóng lại ngay lập tức trước khi lưu chất kịp đổi chiều.

• Khi có dòng chảy ngược: Lực đẩy từ dòng chảy ngược kết hợp với áp lực của lò xo sẽ giữ chặt cánh van vào ghế đệm (seat), ngăn chặn hoàn toàn sự rò rỉ.

Quy trình vận hành:

1. Flow (Dòng chảy tiến): Áp lực tác động -> Valve Open (Hai cánh mở hoàn toàn).

2. Pressure Loss: Thiết kế khí động học giúp tổn thất áp suất cực thấp.

3. Flow Stop: Dòng chảy dừng -> Spring Close (Lò xo đóng cánh van ngay lập tức).

4. Backflow Prevented: Ngăn chặn tuyệt đối dòng chảy ngược.

Cấu tạo chi tiết của Dual Plate Wafer Check Valve

Để hiểu rõ tại sao loại van này lại được tin dùng trong các dự án quy mô lớn, chúng ta cần phân tích sâu vào các thành phần cấu tạo:

• Body (Thân van): Thường được đúc nguyên khối, thiết kế tối giản để kẹp giữa hai mặt bích. Độ bền của thân van quyết định khả năng chịu áp suất của toàn hệ thống.

• Disc (Cánh van): Đây là bộ phận quan trọng nhất. Thiết kế hai cánh giúp giảm hành trình đóng, từ đó giảm tối đa tiếng ồn và va đập.

• Spring (Lò xo): Lò xo xoắn là linh hồn của van, quyết định tốc độ đóng. Chất liệu thường là Inox 316 hoặc Inconel để đảm bảo tính đàn hồi bền bỉ trong môi trường khắc nghiệt.

• Pin (Trục van): Giữ cố định hai cánh van. Các nhà sản xuất chất lượng cao thường sử dụng trục có độ cứng bề mặt cực cao để chống mài mòn.

• Seat (Ghế đệm): Là phần tiếp xúc trực tiếp giữa cánh van và thân van, quyết định độ kín của thiết bị (thường là cao su EPDM, NBR, hoặc kim loại/kim loại cho nhiệt độ cao).

• Gasket: Gioăng đệm để đảm bảo làm kín giữa mặt bích đường ống và thân van.

Các vật liệu chế tạo phổ biến và ứng dụng

Lựa chọn vật liệu phù hợp là yếu tố quyết định sự thành công của dự án. Van một chiều cánh đôi dạng kẹp được sản xuất từ nhiều loại vật liệu khác nhau:

Thông số kỹ thuật cần quan tâm khi chọn mua

• DN (Đường kính danh nghĩa): Phổ biến từ DN50 đến DN1200.

• Áp suất (Pressure Rating): Các tiêu chuẩn như PN10, PN16, PN25 hoặc ANSI Class 150, JIS 10K là những tiêu chuẩn phổ biến cần khớp với hệ thống hiện hữu.

• Tiêu chuẩn kết nối: Van dạng kẹp wafer cần tương thích hoàn toàn với tiêu chuẩn mặt bích (ISO, DIN, ANSI).

So sánh Dual Plate Wafer Check Valve với các loại van một chiều khác

Tại sao van một chiều cánh đôi dạng kẹp lại dần thay thế các loại van truyền thống? Hãy xem bảng so sánh dưới đây:

Vì sao loại van này giảm Water Hammer?

Water hammer (va đập thủy lực) xảy ra khi dòng chảy bị dừng đột ngột và cánh van đóng trễ. Với dual plate wafer check valve, hành trình của mỗi cánh van chỉ bằng một nửa so với van lá lật (swing check), kết hợp với lực ép của lò xo, thời gian đóng cực nhanh giúp triệt tiêu xung lực trước khi dòng chảy ngược kịp tạo ra áp suất phá hủy.

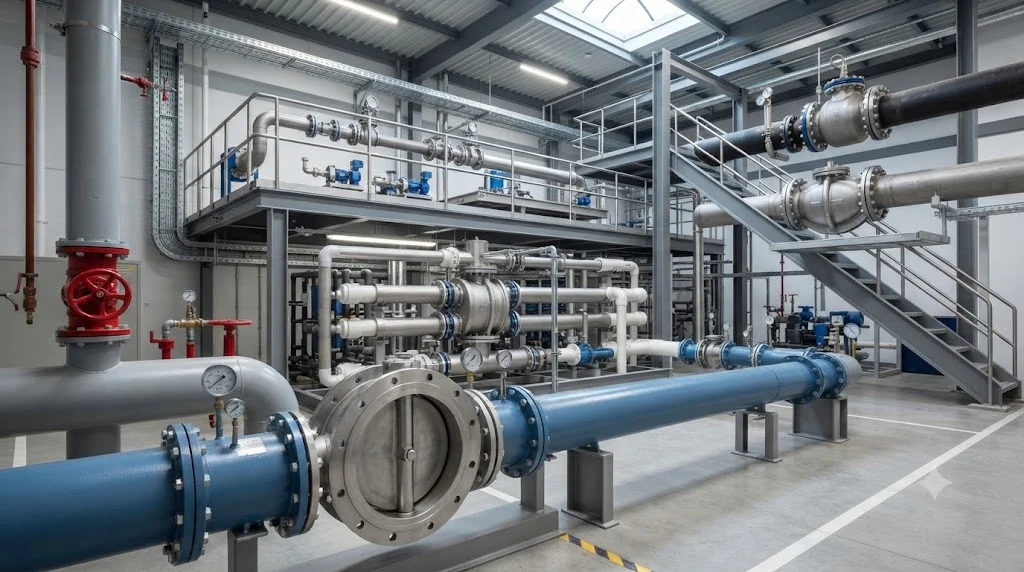

Ứng dụng thực tế: Khi nào nên sử dụng?

Nhờ đặc tính linh hoạt, thiết bị này có mặt trong hầu hết các ngành công nghiệp chủ chốt:

1. Hệ thống HVAC: Điều hòa không khí trung tâm, hệ thống làm mát.

2. Hệ thống PCCC: Đảm bảo áp suất luôn duy trì trong đường ống chữa cháy.

3. Nhà máy xử lý nước: Ngăn dòng chảy ngược từ bể chứa về bơm.

4. Công nghiệp Dầu khí & Hóa chất: Nơi yêu cầu độ an toàn tuyệt đối và vật liệu chống ăn mòn.

5. Hệ thống Hơi (Steam): Sử dụng các dòng chịu nhiệt cao.

Khi nào nên chọn: Nếu không gian lắp đặt bị giới hạn, cần giảm thiểu chi phí lắp đặt mặt bích, hoặc hệ thống vận hành với lưu lượng lớn và có nguy cơ xảy ra va đập thủy lực, thì van một chiều cánh đôi dạng kẹp là lựa chọn số một.

Những sai lầm thường gặp khi mua hàng

• Chọn sai vật liệu: Dùng gang cho môi trường hóa chất sẽ gây ăn mòn chỉ sau vài tháng.

• Không tính toán áp suất: Sử dụng van PN10 cho hệ thống PN25 dẫn đến nứt thân van.

• Lắp sai hướng: Mỗi van đều có mũi tên chỉ hướng dòng chảy trên thân; lắp ngược sẽ làm tắc nghẽn toàn bộ hệ thống.

Checklist lựa chọn và bảo trì

Để sở hữu một thiết bị vận hành bền bỉ, hãy thực hiện kiểm tra theo checklist sau:

Checklist lựa chọn:

•  Xác định lưu chất (nước, hóa chất, hơi).

•  Nhiệt độ và áp suất làm việc tối đa.

•  Tiêu chuẩn mặt bích của hệ thống (DIN, ANSI, JIS).

•  Kích thước đường kính danh nghĩa (DN).

•  Vật liệu thân và cánh van tương thích.

Hướng dẫn lắp đặt và bảo trì:

• Lắp đặt: Kiểm tra kỹ mũi tên trên thân van phải trùng với hướng dòng chảy. Siết bu lông đối xứng để đảm bảo kín khít.

• Bảo trì: Định kỳ 6-12 tháng/lần, kiểm tra sự di chuyển của cánh van, lò xo có bị kẹt hay gỉ sét không. Vệ sinh sạch sẽ gioăng (seat) để đảm bảo độ kín.

FAQ: Những câu hỏi thường gặp

1. Dual plate wafer check valve có lắp đứng được không?

Có, loại van này có thể lắp đặt ở tư thế đứng hoặc nằm ngang. Tuy nhiên, nếu lắp đứng, lưu chất phải chảy từ dưới lên trên để lò xo có thể hoạt động hiệu quả.

2. Có dùng cho hơi nóng được không?

Được, nhưng bạn cần yêu cầu vật liệu lò xo và gioăng (seat) chịu nhiệt cao (ví dụ: thép không gỉ và đệm kim loại hoặc graphite).

3. Bao lâu nên bảo trì?

Tùy vào lưu chất, thông thường hệ thống nước sạch nên kiểm tra 12 tháng/lần, hệ thống hóa chất hoặc lưu chất bẩn nên kiểm tra 6 tháng/lần.

4. Có dùng cho nước biển được không?

Có, nhưng cần chọn vật liệu Inox 316 hoặc cao hơn như Duplex/Super Duplex để chống ăn mòn do muối.

Kết luận

Dual plate wafer check valve không chỉ đơn thuần là một phụ kiện đường ống; nó là "lá chắn" an toàn bảo vệ toàn bộ tài sản của bạn khỏi những hư hại do dòng chảy ngược và va đập thủy lực. Với ưu điểm nhỏ gọn, linh hoạt và hiệu suất vượt trội, đây là giải pháp tối ưu cho mọi hệ thống công nghiệp hiện đại từ nhà máy nước, HVAC cho đến dầu khí.

Đừng để hệ thống của bạn vận hành trong tình trạng rủi ro. Việc lựa chọn đúng vật liệu, áp suất và tiêu chuẩn kỹ thuật ngay từ đầu sẽ giúp bạn tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và thời gian dừng máy.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về dual plate wafer check valve
