Van Xiên Khí Nén: Giải Pháp Tối Ưu Lưu Lượng Và Điều Khiển Tự Động Cho Hệ Thống Công Nghiệp

Trong các dây chuyền sản xuất tự động hóa hiện đại, việc kiểm soát dòng chảy lưu chất đòi hỏi các thiết bị có tốc độ phản ứng cực nhanh, độ bền cao và khả năng chống chịu tốt trong môi trường khắc nghiệt. Đối với các ứng dụng công nghiệp liên tục, dòng Pneumatic Angle Seat Valve luôn là ưu tiên lựa chọn hàng đầu của các kỹ sư cơ điện. Được thiết kế chuyên dụng để khắc phục nhược điểm sụt áp của van cầu truyền thống và lỗi quá nhiệt của van điện từ, thiết bị này mang lại hiệu suất vận hành vượt trội, tối ưu hóa lưu lượng dòng chảy và cắt giảm đáng kể chi phí bảo trì cho toàn bộ hệ thống của doanh nghiệp.

Van xiên khí nén là gì?

Dưới góc nhìn kỹ thuật, van xiên khí nén hay còn gọi là Pneumatic Angle Seat Valve, là loại van điều khiển bằng khí nén sử dụng cơ cấu piston chuyển động tịnh tiến để đóng hoặc mở dòng lưu chất. Thiết bị này thuộc nhóm van công nghiệp khí nén, đóng vai trò là cơ cấu chấp hành quan trọng trong các mạng lưới đường ống tự động hóa.

Sở dĩ thiết bị có tên gọi là van xiên bởi cấu trúc thân van được đúc nghiêng một góc chéo so với trục nằm ngang của đường ống dẫn. Thiết kế góc xiên đặc trưng này giúp đĩa van có thể thu hồi tối đa khi mở, tạo ra một lòng dẫn thông thoáng, tăng lưu lượng dòng chảy và giảm tổn thất áp suất một cách hiệu quả. Nhờ cấu tạo đặc thù, van điều khiển khí nén dạng góc xiên thích hợp vận hành trong nhiều môi trường lưu chất đa dạng như hơi nóng bão hòa, nước nóng, khí nén công nghiệp, hóa chất nhẹ, thậm chí là chất lưu có chứa hạt rắn hoặc độ nhớt cao mà không sợ bị kẹt dòng.

Cấu tạo và nguyên lý hoạt động

Sự bền bỉ và độ tin cậy cơ học của dòng Angle Seat Valve được quyết định bởi sự phối hợp nhịp nhàng của các chi tiết cấu thành:

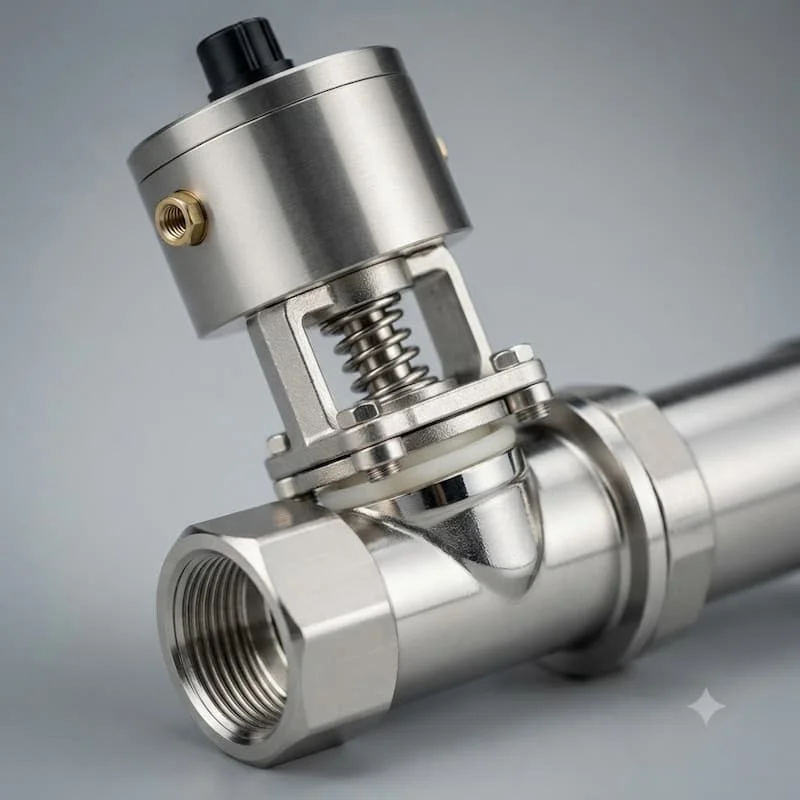

Cấu tạo van xiên khí nén

• Thân van: Làm bằng vật liệu bền bỉ như inox hoặc đồng đúc dày, chịu áp lực trực tiếp từ dòng chảy.

• Bộ truyền động khí nén (Actuator): Lớp vỏ bảo vệ buồng khí, thường làm bằng nhựa cao cấp hoặc inox.

• Piston và lò xo hồi: Cấu cơ học chuyển đổi áp lực khí nén thành lực đẩy và tự động phản hồi.

• Ty van và đĩa van: Trục truyền động liên kết trực tiếp với đĩa chặn để đóng ngắt lưu chất.

• Gioăng PTFE: Vòng đệm Teflon chịu nhiệt, chịu mài mòn, đảm bảo độ kín khít tuyệt đối.

• Cổng cấp khí: Vị trí đấu nối đường dẫn khí điều khiển từ van điện từ chia khí vào đầu actuator.

Nguyên lý hoạt động

Khi cấp khí nén vào bộ truyền động (actuator), áp lực khí sẽ thắng lực đẩy của lò xo hồi và đẩy cụm piston di chuyển tịnh tiến. Chuyển động này truyền qua ty van, làm dịch chuyển vị trí của đĩa van để chuyển trạng thái từ đóng sang mở (hoặc ngược lại tùy theo loại van). Khi ngừng cấp khí nén, áp lực trong buồng chứa triệt tiêu hoàn toàn, lò xo hồi ngay lập tức co giãn để đưa van về trạng thái ban đầu (đóng hoàn toàn đối với van xiên NC hoặc mở hoàn toàn đối với van xiên NO).

Giải thích theo nguyên lý thủy lực, thiết kế góc xiên giúp giảm tổn thất áp suất là vì khi van mở hoàn toàn, đĩa chặn được kéo chéo ra xa, dòng lưu chất có thể chảy thẳng qua ghế van theo một góc tù mềm mại, thay vì phải uốn cong 90 độ hai lần liên tiếp như lòng van cầu thông thường. Bên cạnh đó, van xiên có tuổi thọ cao hơn van điện từ là do bộ truyền động piston nằm tách biệt hoàn toàn khỏi trục dòng chảy nóng. Cuộn điều khiển cơ học không bị om nhiệt, loại bỏ nguy cơ chập cháy cuộn coi điện, đồng thời kết cấu lò xo cơ khí cho phép van chịu được tần suất đóng cắt hàng triệu chu kỳ.

Các loại Pneumatic Angle Seat Valve phổ biến

Để đáp ứng chính xác từng kịch bản kỹ thuật của hệ thống, thiết bị được phân loại cụ thể theo ba tiêu chí cốt lõi:

• Phân loại theo trạng thái: Bao gồm van xiên NC (thường đóng, an toàn cao khi mất khí vì van tự đóng), van xiên NO (thường mở, dùng cho hệ thống cần lưu thông liên tục) và dòng tác động kép Double Acting (chu trình đóng mở đều dùng khí nén, thích hợp cho hệ thống có áp suất đối lưu lớn).

• Phân loại theo vật liệu: Phổ biến nhất là Pneumatic Angle Seat Valve inox 304 và inox 316 nhờ độ cứng cao, chống ăn mòn và chịu tải nhiệt xuất sắc. Chất liệu đồng ít phổ biến hơn và chỉ dùng trong một số phân khúc cấp nước hoặc khí nén áp lực thấp.

• Phân loại theo kết nối: Tùy thuộc cấu trúc đường ống để chọn van xiên khí nén ren (tiện lợi, phổ thông), van xiên khí nén mặt bích (chịu lực kéo cơ học lớn ở ống cỡ vừa) hoặc nối Clamp (chuẩn vi sinh, tháo lắp vệ sinh cực nhanh).

Thông số kỹ thuật cần quan tâm

Khi bóc tách hồ sơ kỹ thuật để lựa chọn mẫu vật tư phù hợp, người vận hành cần lưu ý phân tích kỹ các thông số định mức sau:

• Kích thước định danh: Dải đo phổ biến từ DN15 đến DN100, tương thích cho các đường ống từ phi 21 mm đến phi 114 mm.

• Áp suất làm việc của lưu chất: Định mức chịu tải áp lực tĩnh của thân van, thường dao động từ 10 bar đến 16 bar.

• Áp suất khí điều khiển: Ngưỡng áp lực khí nén cần cấp vào đầu actuator để vận hành van, thông thường từ 3 bar đến 8 bar.

• Nhiệt độ và vật liệu gioăng: Gioăng PTFE cho phép van chịu được dải nhiệt độ rộng từ âm 10 độ C đến trên 180 độ C, phù hợp làm van hơi khí nén.

• Tiêu chuẩn đường ren: Đảm bảo chọn đúng chuẩn ren trong BSP hoặc NPT để tránh hiện tượng cháy ren khi lắp ráp.

So sánh Pneumatic Angle Seat Valve với các loại van khác

Việc đối chiếu công năng giúp doanh nghiệp định hình rõ giá trị sử dụng của dòng Angle Seat Valve:

• So với van điện từ: Pneumatic Angle Seat Valve vượt trội về độ bền chịu nhiệt, không sợ cháy cuộn coi và có lòng van thông thoáng hơn, lưu lượng lớn hơn hẳn, nhưng đòi hỏi phải có hệ thống khí nén điều khiển đi kèm.

• So với van bi điều khiển khí nén: Van xiên có tốc độ đóng mở nhanh hơn dứt khoát hơn (dưới 1 giây), kết cấu gọn nhẹ hơn và giá thành kinh tế hơn, tuy nhiên lòng van bi cho lưu lượng đi qua tối đa 100% không vật cản.

• So với van cầu truyền thống: Thiết bị van xiên tối ưu hơn về mặt lưu lượng và giảm thiểu đáng kể hiện tượng sụt áp thủy lực của hệ thống đường ống.

Kết luận: Bạn nên chọn van xiên cho các hệ thống tự động hóa tần suất đóng cắt cao, môi trường hơi nóng và nước nóng liên tục. Hãy dùng van bi cho các đường ống kích thước lớn cần lưu lượng tuyệt đối, và dùng van điện từ cho các ứng dụng nhỏ, đơn giản không có sẵn nguồn khí nén.

Vì sao Pneumatic Angle Seat Valve được đánh giá cao?

Sự tin tưởng của các nhà thầu cơ điện đối với dòng van công nghiệp khí nén này bắt nguồn từ những lợi ích thực tế trong quá trình vận hành dài hạn.

Thiết bị mang lại khả năng đóng mở siêu nhanh, bít kín khít tuyệt đối nhờ đệm ghế PTFE và ít bị hao mòn cơ học theo thời gian. Khả năng làm việc liên tục với tuổi thọ dài lâu giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành, giảm thời gian chết do phải dừng máy sửa chữa.

Ví dụ thực tế: Tại một nhà máy bia và nước giải khát lớn, hệ thống xả rửa đường ống CIP tự động liên tục phải tiếp xúc với dung dịch kiềm nóng và nước sôi 140 độ C với chu kỳ đóng ngắt 5 phút một lần. Ban đầu, nhà máy lắp đặt hệ thống van điện từ nhưng chỉ sau một tháng sử dụng, các van liên tục bị kẹt do đóng cặn và cháy cuộn điện. Sau khi chuyển đổi toàn bộ sang dòng van xiên khí nén inox 316 kết nối Clamp, hệ thống đã vận hành trơn tru suốt hơn ba năm mà không cần thay thế bất kỳ chi tiết nào, chứng minh tính ưu việt của dòng van này trong môi trường công nghiệp nặng.

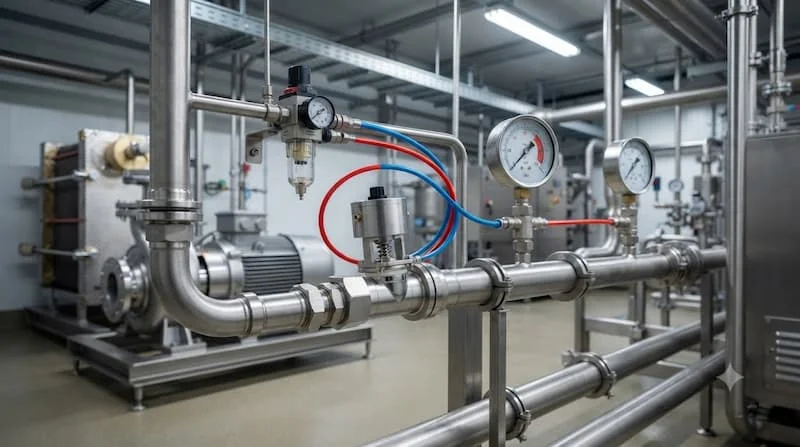

Ứng dụng thực tế của van xiên khí nén

Nhờ sở hữu nhiều ưu điểm cơ lý vượt trội, dòng van này được ứng dụng rộng rãi tại nhiều phân xưởng sản xuất:

• Dây chuyền tiệt trùng, chiết rót sản phẩm tại các nhà máy thực phẩm, nhà máy đồ uống và nhà máy bia.

• Hệ thống đường ống dẫn môi chất sạch tại các nhà máy sản xuất dược phẩm, hóa chất công nghiệp.

• Kiểm soát các trục đường ống hơi nóng bão hòa của hệ thống lò hơi, lò sấy, thiết bị giặt là.

• Hệ thống súc rửa, vệ sinh đường ống tự động CIP trong ngành sản xuất chế biến sữa.

• Điều tiết nước thải, châm hóa chất tại các nhà máy xử lý nước và hệ thống cấp khí nén công nghiệp áp lực cao.

Khi nào nên sử dụng van xiên khí nén?

Doanh nghiệp được khuyến nghị chỉ định dòng van góc xiên này vào các trường hợp cụ thể sau:

• Hệ thống đường ống vận hành theo cơ chế điều khiển tự động hóa hoàn toàn thông qua tủ PLC.

• Môi chất lưu thông là hơi nóng, nước nóng hoặc khí nén có dải nhiệt độ liên tục ở mức cao.

• Yêu cầu kỹ thuật đòi hỏi chu kỳ đóng mở diễn ra liên tục, lặp đi lặp lại nhiều lần trong ca làm việc.

• Đường ống yêu cầu lưu lượng thoát qua lớn, dòng chảy thẳng và giảm thiểu tối đa hiện tượng sụt áp thủy lực.

Những sai lầm thường gặp khi sử dụng van xiên

Việc thiếu kinh nghiệm trong khâu lựa chọn và thi công tại công trường rất dễ để lại những hậu quả đáng tiếc:

• Chọn sai trạng thái van xiên NO hoặc van xiên NC dẫn đến việc khi hệ thống mất áp lực khí nén đột ngột, van tự động chuyển về trạng thái không mong muốn gây tràn hoặc nghẽn dòng chảy.

• Cấp áp suất khí điều khiển không đủ định mức khiến piston không thể đẩy hết hành trình, gây kẹt hoặc rò rỉ dòng chất lưu.

• Lắp ngược chiều mũi tên dòng chảy chỉ định trên thân van, khiến áp lực chất lưu dội ngược làm nứt vỡ đĩa chặn.

• Nguồn khí nén điều khiển không qua bộ lọc khí, dẫn đến hơi nước và bụi bẩn lọt vào buồng actuator làm trầy xước piston.

Cách khắc phục: Luôn rà soát kỹ bản vẽ kỹ thuật, lắp đặt thêm cụm bộ lọc tách nước cho đường khí điều khiển và tuân thủ nghiêm ngặt chiều lắp ráp theo ký hiệu trên thân vách van.

Checklist chọn van xiên khí nén chuẩn xác

Trước khi tiến hành đặt hàng vật tư, người phụ trách kỹ thuật cần hoàn thành việc đối chiếu bộ checklist sau:

• Xác định chính xác tính chất lý hóa của lưu chất để chọn mác inox phù hợp.

• Đo đạc dải nhiệt độ hoạt động đỉnh của hệ thống để chọn vật liệu gioăng đệm.

• Kiểm tra thông số áp suất làm việc tối đa của dòng chảy.

• Lựa chọn đường kính danh nghĩa DN tương thích với quy cách ống chờ.

• Xác định kịch bản an toàn để lựa chọn cấu trúc van xiên NO hay van xiên NC.

• Xác minh chất liệu thân van (ưu tiên chọn dòng van xiên khí nén inox để có độ bền tốt nhất).

• Kiểm tra kiểu kết nối tại công trường là ren, mặt bích hay mối nối Clamp.

• Khảo sát áp lực nguồn khí nén điều khiển xem có nằm trong dải 4 đến 6 bar hay không.

Hướng dẫn lắp đặt đúng kỹ thuật

Quy trình lắp ráp thiết bị vào mạng lưới đường ống cần tuân thủ nghiêm ngặt theo 6 bước tiêu chuẩn sau:

1. Kiểm tra hai đầu đường ống chờ, đảm bảo không bị móp méo và đồng tâm vách.

2. Làm sạch lòng hệ thống, thổi bay các mạt sắt, xỉ hàn bám dính để bảo vệ đĩa van.

3. Lắp ráp van vào ống, lưu ý phải đặt đúng theo chiều mũi tên hướng dòng chảy đúc trên thân van.

4. Đấu nối đường ống khí nén điều khiển vào cổng cấp khí của bộ truyền động khí nén (actuator).

5. Mở nước hoặc hơi để kiểm tra rò rỉ tại các mối nối ren hoặc mặt bích của thân van.

6. Cấp tín hiệu chạy thử nghiệm chu trình tự động để kiểm tra tốc độ phản ứng của piston.

Những lưu ý giúp tăng tuổi thọ van

Để thiết bị vận hành bền bỉ hàng thập kỷ, đơn vị quản lý nhà máy cần thực hiện tốt các nguyên tắc bảo dưỡng sau. Hãy luôn đảm bảo nguồn khí nén cấp vào điều khiển van phải là nguồn khí sạch, khô ráo bằng cách lắp đặt bộ lọc khí chuyên dụng ở đầu nguồn. Tuyệt đối không được vận hành hệ thống vượt quá áp suất thiết kế cho phép của thân van và bộ actuator. Thiết lập kế hoạch định kỳ kiểm tra gioăng PTFE và bảo dưỡng actuator để kịp thời phát hiện các vết rỉ khí hoặc mòn đệm cơ học, ngăn chặn sự cố từ xa.

Câu hỏi thường gặp

Bản chất kỹ thuật của thiết bị van xiên khí nén là gì?

Đây là dòng van công nghiệp vận hành bằng áp lực khí nén, sử dụng cơ chế piston tịnh tiến để đóng mở. Thiết kế góc xiên độc đáo của thân van giúp tối ưu hóa lòng dẫn, nâng cao lưu lượng và giảm thiểu hiện tượng tổn thất áp suất dọc trục ống.

Dòng van này phù hợp vận hành trong những môi trường lưu chất nào?

Thiết bị hoạt động cực kỳ hiệu quả trong các môi trường hơi nóng bão hòa, nước nóng, khí nén, hóa chất nhẹ và các chất lỏng dùng trong công nghiệp chế biến thực phẩm, đồ uống.

Van xiên vận hành bằng khí nén có chịu được hệ thống hơi nóng công nghiệp không?

Hoàn toàn xuất sắc. Nhờ cấu tạo thân inox 304 hoặc 316 kết hợp với vòng đệm bít kín bằng nhựa PTFE Teflon, van có khả năng chịu được nhiệt độ cao liên tục lên tới 180 độ C.

Khi mua vật tư cho nhà máy thực phẩm thì nên ưu tiên chọn thân inox 304 hay inox 316?

Đối với môi trường y tế, thực phẩm hoặc có tiếp xúc với hóa chất tẩy rửa mạnh, bạn bắt buộc nên chọn inox 316 để chống ăn mòn lỗ kim và đảm bảo tiêu chuẩn vệ sinh an toàn tuyệt đối. Đơn giản hơn, các ứng dụng nước sạch hay hơi nóng thông thường có thể dùng inox 304 để tối ưu chi phí.

Điểm khác biệt cốt lõi giữa van xiên khí nén và van điện từ là gì?

Van điện từ sử dụng lực từ trường để hút lõi, cuộn điện dễ bị nóng và cháy khi ngâm điện lâu, lòng van nhiều góc khuất dễ bị kẹt cặn. Van xiên vận hành cơ học bằng khí nén thông qua piston nên độ bền chu kỳ cực cao, chịu nhiệt tốt và lòng van thông thoáng cho lưu lượng lớn hơn rất nhiều.

Tổng kết

Thiết bị van xiên khí nén khẳng định vị thế là giải pháp kiểm soát dòng chảy tự động hóa tối ưu, mang lại lưu lượng lớn, tốc độ đóng mở siêu nhanh và khả năng chịu nhiệt độ cao tuyệt vời cho các hạ tầng công nghiệp nặng. Việc thấu hiểu tường tận kết cấu cơ học, các thông số áp suất phối hợp cùng quy trình lắp đặt thi công chuẩn chỉ sẽ giúp doanh nghiệp vận hành hệ thống trơn tru, triệt tiêu hoàn toàn rủi ro rò rỉ và tiết kiệm tối đa chi phí bảo trì định kỳ. Đầu tư dòng sản phẩm chất lượng cao chính là nền tảng vững chắc để xây dựng mạng lưới đường ống kiên cố và hiệu quả đối với van xiên khí nén.
