Stainless Check Valve: Tổng Quan Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, sự cố dội ngược áp lực hay ô nhiễm chéo dòng chảy luôn là rủi ro tiềm ẩn gây tổn thất lớn về kinh tế. Để triệt tiêu hoàn toàn sự cố này, sản phẩm stainless check valve (van một chiều inox) chính là giải pháp an toàn kỹ thuật hàng đầu. Lựa chọn dòng van phù hợp không chỉ giúp bảo vệ máy bơm, thiết bị đo lường mà còn đảm bảo môi trường lưu chất luôn đạt độ tinh khiết tối đa.

Stainless Check Valve Là Gì?

Định Nghĩa Kỹ Thuật Và Chức Năng

Stainless check valve là dòng van một chiều được chế tạo hoàn toàn hoặc phần lớn từ vật liệu thép không gỉ (inox). Thiết bị này có chức năng tự động cho phép lưu chất chảy qua theo một chiều cố định và lập tức đóng lại để ngăn dòng chảy ngược.

Vai Trò Và Môi Trường Sử Dụng

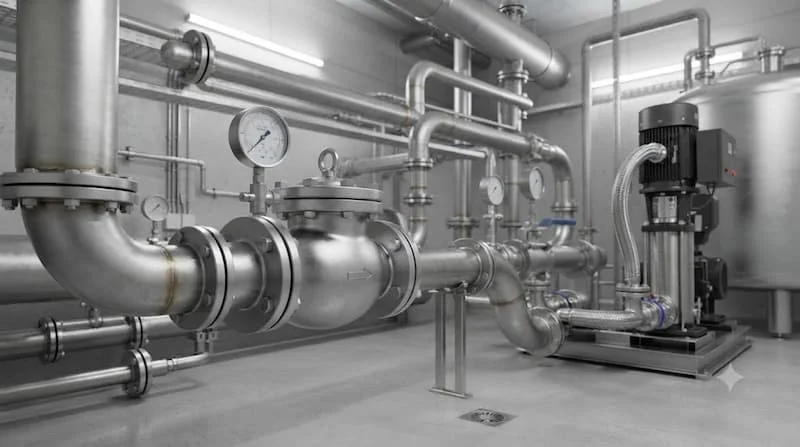

Sản phẩm đóng vai trò là lá chắn bảo vệ toàn diện cho hệ thống máy bơm, thiết bị áp lực và đường ống khỏi hiện tượng búa nước. Nhờ đặc tính chống oxy hóa cao, van được ứng dụng phổ biến trong các môi trường xả thải công nghiệp, đường ống hơi nóng, nhà máy hóa chất, hệ thống cấp nước sạch và các dây chuyền sản xuất đòi hỏi tiêu chuẩn vi sinh khắt khe.

Cấu Tạo Và Nguyên Lý Hoạt Động Của van một chiều inox

Cấu Tạo Cơ Bản

Mặc dù có nhiều thiết kế khác nhau, một sản phẩm van một chiều inox tiêu chuẩn thường bao gồm các bộ phận chính:

• Thân van: Được đúc từ inox chịu lực, chứa toàn bộ linh kiện bên trong và kết nối với đường ống.

• Đĩa van / Bi van: Bộ phận trực tiếp ngăn hoặc mở dòng chảy.

• Lò xo (tùy dòng): Giúp đĩa van hồi vị nhanh chóng khi áp lực dòng chảy giảm.

• Gioăng làm kín: Làm từ PTFE, Viton hoặc EPDM giúp ngăn chặn tình trạng rò rỉ.

• Bộ phận kết nối: Đầu nối ren, mặt bích hoặc mối hàn socket/butt-weld.

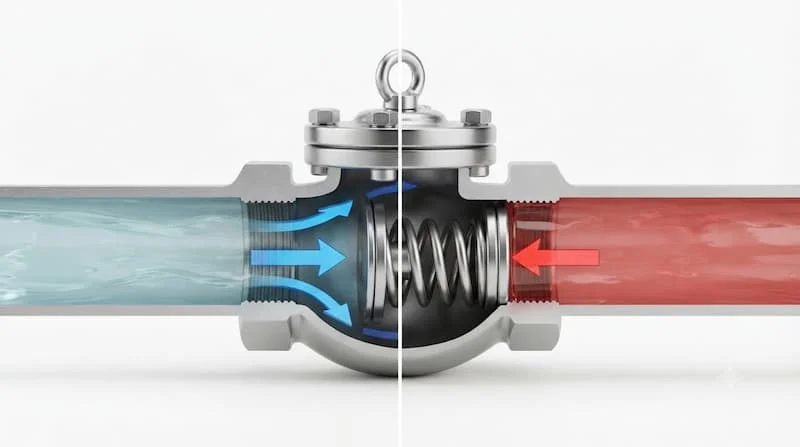

Nguyên Lý Vận Hành

Khi áp lực dòng chảy xuôi đạt mức tối thiểu, lực đẩy của lưu chất sẽ thắng lực cản đĩa van hoặc lực ép lò xo, đẩy đĩa van ra để mở dòng. Ngược lại, khi dòng chảy dừng hoặc có xu hướng dội ngược, sự chênh lệch áp suất kết hợp với trọng lực và lực lò xo sẽ tự động ép chặt đĩa van vào tựa van, chặn đứng dòng chảy ngược.

Các Loại van một chiều inox Phổ Biến

Tùy theo kết cấu cơ học và nguyên lý đóng mở, dòng van một chiều inox được chia thành các nhóm chuyên dụng:

Swing Check Valve (Van Một Chiều Lá Lật Inox)

• Cấu tạo: Đĩa van dạng đĩa tròn gắn vào trục bản lề, tự do lật mở theo hướng dòng chảy.

• Ưu điểm: Tiết diện mở lớn, ít cản trở dòng chảy, tổn thất áp suất rất thấp.

• Nhược điểm: Tốc độ đóng chậm hơn van lò xo, không phù hợp cho đường ống thẳng đứng dòng chảy đi xuống.

• Ứng dụng: Tuyến ống cấp thoát nước công nghiệp, chất lỏng lưu lượng lớn.

Spring Check Valve (Van Một Chiều Lò Xo Inox)

• Cấu tạo: Đĩa van di chuyển dọc theo trục, được hỗ trợ đóng nhanh bởi lò xo inox.

• Ưu điểm: Đóng cực nhanh, triệt tiêu hiện tượng búa nước, lắp đặt linh hoạt mọi vị trí.

• Nhược điểm: Lực cản lò xo làm giảm một phần áp suất của hệ thống.

• Ứng dụng: Ngay sau cổng xả máy bơm, đường ống khí nén, hệ thống gia nhiệt.

Ball Check Valve (Van Một Chiều Bi Inox)

• Cấu tạo: Quả bi inox hoặc bi bọc cao su di chuyển nâng lên hạ xuống trong khoang van.

• Ưu điểm: Cơ chế tự làm sạch, không lo bám cặn rác, độ bền vận hành rất cao.

• Nhược điểm: Kích thước thân van thường tương đối nặng và cồng kềnh.

• Ứng dụng: Hệ thống xử lý nước thải, dung dịch có độ nhớt cao, nước lẫn tạp chất.

Wafer Check Valve (Van Một Chiều Dạng Đĩa Kẹp Inox)

• Cấu tạo: Thân van siêu mỏng đúc dạng đĩa, kẹp trực tiếp giữa hai mặt bích.

• Ưu điểm: Kích thước cực kỳ nhỏ gọn, trọng lượng nhẹ, tiết kiệm không gian thi công.

• Nhược điểm: Khó tháo rời để vệ sinh các chi tiết bên trong.

• Ứng dụng: Hệ thống đường ống tòa nhà, không gian lắp đặt hạn chế.

Lift Check Valve (Van Một Chiều Cầu Inox)

• Cấu tạo: Đĩa van trượt thẳng đứng theo hướng trục van, tựa vào vành làm kín.

• Ưu điểm: Độ kín vượt trội, chịu được áp suất và nhiệt độ rất cao.

• Nhược điểm: Dễ bị tắc kẹt nếu lưu chất chứa nhiều cặn bẩn rắn.

• Ứng dụng: Đường ống dẫn hơi nóng, hóa chất đặc, môi trường áp suất cao.

Phân Loại Theo Vật Liệu Inox

Mác thép không gỉ quyết định trực tiếp độ bền và khả năng kháng ăn mòn của van:

• Inox 201: Giá thành rẻ, độ cứng cao nhưng khả năng chống gỉ hạn chế. Chỉ nên dùng cho nước sạch khô ráo, môi trường ít ăn mòn.

• Inox 304: Mác inox quốc dân, chống oxy hóa tốt, chịu nhiệt độ cao. Thích hợp cho nước sạch, thực phẩm, đồ uống và khí nén.

• Inox 316: Bổ sung thành phần Molybdenum giúp chống ăn mòn lỗ, kháng hóa chất, dung môi và axit cực tốt.

• Inox 316L: Hàm lượng carbon thấp, chống ăn mòn liên hạt hiệu quả sau khi hàn. Chuyên dùng cho dược phẩm và hóa chất tinh khiết.

Thông Số Kỹ Thuật Tiêu Chuẩn Của van một chiều inox

So Sánh van một chiều inox Với Các Loại Vật Liệu Khác

Vì Sao Nên Chọn van một chiều inox?

Lựa chọn van một chiều inox đem lại nhiều lợi ích chiến lược cho hệ thống đường ống:

• Chống gỉ sét và ăn mòn: Hoạt động bền bỉ trong môi trường ẩm ướt, hóa chất hay axit mà không bị gỉ sét mục nát.

• Độ kín khít tuyệt đối: Bề mặt inox được gia công chính xác kết hợp gioăng Teflon giúp ngăn rò rỉ tối đa.

• An toàn vệ sinh thực phẩm: Bề mặt nhẵn bóng, không bám bẩn, dễ vệ sinh, đáp ứng chuẩn mực FDA và dược phẩm.

• Tối ưu chi phí dài hạn: Mặc dù chi phí ban đầu cao hơn van gang, nhưng tuổi thọ dài lâu giúp tiết kiệm đáng kể chi phí bảo trì và thay thế.

Ứng Dụng Thực Tế Của van một chiều inox

Sản phẩm hiện diện trong hầu hết các ngành công nghiệp cốt lõi:

• Sản xuất thực phẩm và đồ uống: Dây chuyền sữa, bia, nước giải khát, dầu ăn.

• Công nghiệp dược phẩm: Đường ống dẫn nước tinh khiết WFI, hóa chất chế biến thuốc.

• Nhà máy hóa chất: Vận chuyển dung môi, axit, kiềm và chất tẩy rửa.

• Hệ thống nhiệt và khí nén: Đường ống hơi nóng lò hơi, hệ thống khí nén áp lực cao.

• Xử lý nước và PCCC: Trạm lọc nước biển, nước thải công nghiệp, hệ thống điều hòa HVAC.

Nhận Báo Giá van một chiều inox Mới Nhất

Mức giá của van một chiều inox phụ thuộc lớn vào kích thước, mác inox và tiêu chuẩn kết nối:

• Van một chiều inox 304 nối ren (DN15 - DN50): Giá dao động từ 150.000 đến 850.000 VNĐ/cái.

• Van một chiều lá lật inox 304 mặt bích (DN50 - DN150): Giá dao động từ 1.800.000 đến 7.500.000 VNĐ/cái.

• Van một chiều inox 316 công nghiệp (DN50 - DN200): Giá dao động từ 2.500.000 đến 15.000.000 VNĐ/cái.

Những Sai Lầm Thường Gặp Khi Lựa Chọn

1. Chọn sai mác inox: Dùng inox 304 cho môi trường nước biển hoặc hóa chất đậm đặc khiến van nhanh chóng bị ăn mòn rỗ.

2. Chọn sai kiểu kết nối: Chọn van mặt bích chuẩn JIS lắp cho đường ống chuẩn ANSI gây lệch tâm lỗ bu lông.

3. Lắp ngược chiều dòng chảy: Lắp ngược mũi tên chỉ hướng làm chặn đứng toàn bộ dòng chảy của hệ thống.

4. Không kiểm tra gioăng làm kín: Dùng gioăng EPDM cho đường ống hơi nóng nhiệt độ cao làm chảy gioăng gây rò rỉ.

Checklist Lựa Chọn van một chiều inox Chuẩn Kỹ Thuật

8 Bước Kiểm Tra Dành Cho Kỹ Sư

• Xác định loại lưu chất: Nước sạch, hóa chất, hơi nóng hay thực phẩm?

• Lựa chọn mác inox: Inox 304 cho môi trường thường, Inox 316 cho hóa chất/nước biển.

• Kiểm tra áp suất làm việc: Chọn cấp áp suất PN10, PN16, PN25 hay PN40.

• Kiểm tra nhiệt độ: Đảm bảo đĩa van và gioăng chịu được nhiệt độ vận hành.

• Chọn kiểu kết nối: Nối ren, mặt bích, wafer hay kết nối hàn.

• Xác định hướng lắp đặt: Lắp đường ống nằm ngang hay nằm đứng.

• Chọn tiêu chuẩn sản xuất: BS, DIN, JIS hay ANSI.

• Thương hiệu uy tín: Chọn các thương hiệu uy tín có đầy đủ chứng chỉ CO/CQ.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

• Quan sát chiều mũi tên: Đảm bảo chiều mũi tên đúc trên thân van trùng với chiều dòng chảy thực tế.

• Vệ sinh đường ống: Làm sạch hoàn toàn phoi kim loại và xỉ hàn bên trong ống trước khi lắp van.

• Siết bu lông đối ứng: Khi siết mặt bích, siết chéo đều tay để tránh làm biến dạng thân van.

• Bảo dưỡng định kỳ: Kiểm tra độ đàn hồi của lò xo và tình trạng mài mòn của đĩa van 6 đến 12 tháng một lần.

Các Câu Hỏi Thường Gặp (FAQ)

Stainless Check Valve là gì?

Stainless Check Valve là tên tiếng Anh của van một chiều inox, dùng để tự động chặn dòng chảy ngược trong đường ống.

Inox 304 và Inox 316 nên chọn loại nào?

Nên chọn inox 304 cho môi trường nước sạch, thực phẩm và khí nén thông thường để tiết kiệm chi phí. Chọn inox 316 nếu lưu chất là hóa chất, axit hoặc nước biển.

Có thể lắp van một chiều inox theo phương đứng không?

Có thể lắp đứng nếu dòng chảy đi từ dưới lên trên. Nếu dòng chảy đi từ trên xuống, chỉ nên dùng các dòng van lò xo.

Bao lâu nên bảo dưỡng van một lần?

Thời gian bảo dưỡng định kỳ khuyến nghị là từ 6 đến 12 tháng một lần tùy thuộc vào tần suất hoạt động và độ sạch của lưu chất.

Stainless Check Valve có dùng cho nước biển được không?

Có, nhưng bạn bắt buộc phải sử dụng mác inox 316 hoặc inox 316L để đảm bảo khả năng chống ăn mòn muối biển.

Kết Luận

Tóm lại, stainless check valve là thiết bị bảo vệ không thể thiếu giúp nâng cao tính an toàn và độ bền cho toàn bộ hệ thống đường ống công nghiệp. Việc hiểu rõ môi trường làm việc để chọn đúng mác inox 304 hay 316 sẽ giúp doanh nghiệp tối ưu hóa chi phí đầu tư và vận hành bền bỉ đối với stainless check valve.
