Hướng Dẫn Toàn Diện Về automatic drain valve: Giải Pháp Quản Lý Nước Ngưng Tối Ưu Cho Hệ Thống Khí Nén

Trong quá trình vận hành hệ thống khí nén, hơi nước và condensate tích tụ là hiện tượng không thể tránh khỏi tại các vị trí trọng yếu như bình chứa khí (air receiver), bộ lọc khí, đường ống chính, máy sấy khí (air dryer) và các thiết bị tách nước. Nếu sử dụng phương pháp xả thủ công truyền thống, người vận hành phải liên tục theo dõi và kiểm tra định kỳ.

Việc quên xả nước ngưng có thể khiến nước tràn ngược vào thiết bị, gây gỉ sét, hỏng hóc nặng nề và làm giảm chất lượng khí nén. Ngược lại, nếu xả quá nhiều hoặc không đúng cách, hệ thống sẽ thất thoát một lượng lớn khí nén quý giá, làm tăng chi phí năng lượng.

Đây chính là lý do automatic drain valve trở thành thiết bị thiết yếu trong các nhà máy hiện đại. Tuy nhiên, thiết bị này có thực sự phù hợp với mọi hệ thống không? Có những loại nào và nên chọn model nào để tối ưu hóa hiệu suất? Câu hỏi này sẽ được giải đáp chi tiết trong bài viết dưới đây.

Automatic Drain Valve là gì?

Automatic drain valve (van xả tự động) là thiết bị chuyên dụng được sử dụng để tự động loại bỏ nước ngưng tụ hoặc chất lỏng tích tụ bên trong các thiết bị và hệ thống đường ống khí nén mà không đòi hỏi người vận hành phải mở van thủ công theo từng chu kỳ xả.

Trong đó, "automatic" biểu thị tính tự động hóa, "drain" là hành động xả chất lỏng, và "valve" là cơ cấu van điều khiển. Van thường được lắp đặt tại các điểm thấp nhất của hệ thống nơi condensate dễ đọng lại nhất. Mục đích chính là duy trì khả năng thoát nước liên tục, bảo vệ thiết bị đầu cuối và hạn chế tối đa tác động tiêu cực của nước ngưng đến toàn bộ hệ thống khí nén.

Van xả tự động khác gì drain valve thông thường?

Nguyên lý hoạt động của van xả tự động

Van hoạt động dựa trên cơ chế nào?

Cơ chế vận hành của van xả tự động rất đa dạng tùy thuộc vào công nghệ chế tạo của từng nhà sản xuất:

• Timer-controlled (Điều khiển theo thời gian): Van tự động mở và đóng theo chu kỳ thời gian được cài đặt sẵn trên mạch điện tử.

• Float-operated (Vận hành bằng phao cơ): Cơ cấu phao nổi phản ứng trực tiếp với mực chất lỏng tích tụ bên trong bình chứa.

• Electronic/sensor-controlled (Điều khiển bằng cảm biến): Sử dụng cảm biến mức nước thông minh để phát hiện condensate và kích hoạt van xả chính xác.

Vì sao cần xả condensate tự động?

Nước ngưng tụ sinh ra trong không khí nén nếu không được xử lý kịp thời sẽ tích tụ ngày càng nhiều, gây ảnh hưởng trực tiếp đến tuổi thọ thiết bị, làm giảm hiệu suất làm việc của toàn bộ hệ thống và làm tăng đáng kể nhu cầu bảo trì, sửa chữa định kỳ.

Tại sao lựa chọn cơ chế xả lại quan trọng?

Việc chọn đúng cơ chế xả đóng vai trò sống còn bởi mỗi hệ thống thực tế đều có lưu lượng condensate, áp suất vận hành, tần suất phát sinh nước và yêu cầu về mức độ thất thoát khí nén hoàn toàn khác nhau.

Các loại automatic drain valve phổ biến

Timer-controlled van xả tự động

Dòng sản phẩm này hoạt động dựa trên chu kỳ thời gian cài đặt sẵn. Người dùng có thể dễ dàng điều chỉnh thời gian mở van và chu kỳ ngắt thông qua núm vặn hoặc bảng mạch. Cấu tạo thiết bị tương đối đơn giản, rất phù hợp với các hệ thống có lượng condensate phát sinh tương đối ổn định. Tuy nhiên, điểm cần lưu ý là nếu cài đặt thời gian không chuẩn xác, van có thể xả quá nhiều gây lãng phí khí nén hoặc chưa xả hết lượng nước ngưng tồn đọng.

Float-operated van xả tự động

Hoạt động dựa trên nguyên lý mực condensate tăng dần khiến phao nổi lên, từ đó tác động mở cơ cấu van để xả chất lỏng ra ngoài. Ưu điểm lớn nhất là van phản ứng trực tiếp theo lượng chất lỏng thực tế mà không cần phụ thuộc vào thời gian cố định. Dù vậy, cơ cấu phao cơ có thể bị kẹt hoặc ảnh hưởng nếu hệ thống chứa quá nhiều cặn bẩn, đòi hỏi quy trình bảo trì định kỳ phù hợp.

Electronic van xả tự động

Sự kết hợp hoàn hảo giữa timer điện tử, cảm biến mực nước và bộ điều khiển thông minh mang lại khả năng kiểm soát cực kỳ linh hoạt. Dòng van này đáp ứng hoàn hảo các hệ thống công nghiệp đòi hỏi độ chính xác cao trong việc quản lý nước ngưng mà không làm thất thoát áp suất khí nén.

So sánh nhanh các dòng van phổ biến

Thông số kỹ thuật quan trọng khi chọn automatic drain valve

• Pressure rating: Cần kiểm tra kỹ áp suất làm việc (working pressure) và áp suất tối đa (maximum pressure) để đảm bảo an toàn tuyệt đối trước áp suất thực tế của hệ thống.

• Connection size: Xem xét kích thước cổng kết nối ren (threaded connection) cùng tiêu chuẩn ren tương thích với đường ống hiện hữu.

• Drain capacity: Thông số quyết định khả năng xả có đáp ứng kịp thời lượng condensate thực tế sinh ra hay không.

• Temperature range: Đánh giá giới hạn nhiệt độ môi trường và nhiệt độ lưu chất đối với thân van cùng lớp gioăng làm kín.

• Material: Vật liệu chế tạo thân van phổ biến gồm đồng thau (brass), thép không gỉ (stainless steel) hoặc nhựa kỹ thuật (engineering plastic).

• Voltage: Đối với các dòng van điện tử, cần lưu ý kỹ các thông số điện áp, tần số dòng điện và công suất tiêu thụ.

• Seal material: Chất liệu gioăng như NBR, EPDM hoặc FKM/Viton đóng vai trò quyết định độ bền; không nên mặc định một loại gioăng dùng chung cho mọi hóa chất lưu chất.

Van xả tự động khác gì manual drain valve và zero-loss drain?

• So với manual drain valve: Van thủ công hoàn toàn phụ thuộc vào nhân công, dễ dẫn đến rủi ro quên xả nước khiến hệ thống ngập nước. Trong khi đó, van xả tự động tự động hóa hoàn toàn quy trình này.

• So với zero-loss drain: Một số van xả tự động thông thường hoạt động bằng cách mở xả theo chu kỳ (có thể xả kèm một ít khí nén), trong khi dòng van tổn thất bằng không (zero-loss drain) được thiết kế chuyên biệt để triệt tiêu hoàn toàn hiện tượng thất thoát khí nén trong suốt quá trình xả nước ngưng. Do đó, tùy vào yêu cầu tiết kiệm năng lượng mà kỹ sư sẽ cân nhắc lựa chọn giải pháp tối ưu nhất.

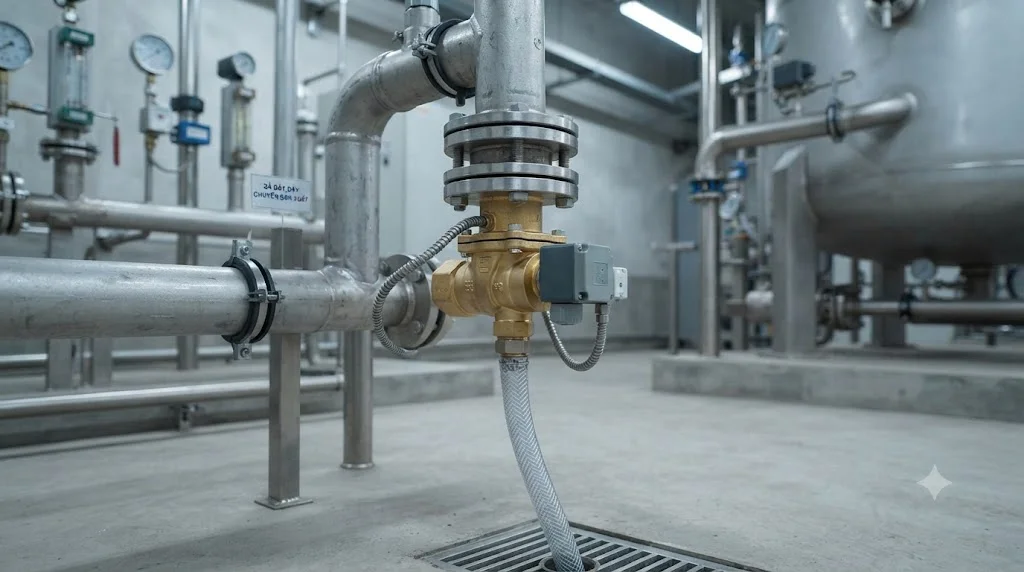

Automatic drain valve được sử dụng ở đâu?

• Air receiver tank: Lắp đặt tại phần đáy bình chứa khí nén để xả triệt để lượng condensate tích tụ do quá trình ngưng tụ nhiệt độ.

• Air compressor system: Hỗ trợ đắc lực trong việc quản lý nước ngưng phát sinh liên tục từ cụm máy nén khí chính.

• Air filter: Xả sạch lượng nước đọng bên trong khoang chứa (bowl) của các bộ lọc khí nén đường ống.

• Air dryer: Tích hợp tại các điểm xả nước ngưng tụ sau quá trình làm lạnh và tách ẩm của máy sấy khí.

• Compressed air pipeline: Bố trí tại các điểm trũng hoặc góc cua của đường ống chính nơi hơi nước dễ ngưng tụ thành dòng.

• Industrial pneumatic systems: Ứng dụng rộng rãi trong toàn bộ hệ thống khí nén tự động hóa tại các nhà máy sản xuất lớn.

5 sai lầm thường gặp khi chọn và sử dụng van xả tự động

1. Chọn sai kích thước connection: Không kiểm tra kỹ chuẩn ren hoặc bước ren khiến việc lắp đặt bị rò rỉ hoặc không khớp nối.

2. Chỉ quan tâm đến áp suất: Bỏ qua các yếu tố quan trọng không kém như nhiệt độ vận hành và lưu lượng condensate thực tế.

3. Cài đặt chu kỳ Timer không phù hợp: Thời gian xả không phản ánh đúng lượng nước sinh ra, dẫn đến tình trạng lãng phí khí nén hoặc ứ đọng nước.

4. Không vệ sinh đường xả định kỳ: Cặn bẩn và tạp chất lâu ngày gây tắc nghẽn cơ cấu van, làm giảm hiệu suất xả.

5. Nghĩ rằng thiết bị tự động thì hoàn toàn không cần bảo trì: Đây là quan niệm sai lầm phổ biến; van tự động vẫn đòi hỏi quy trình kiểm tra, vệ sinh gioăng và kiểm tra nguồn điện định kỳ.

Hướng dẫn / Checklist

Cách lắp đặt và sử dụng automatic drain valve

• Bước 1: Xác định chính xác vị trí lắp đặt ưu tiên nơi condensate thường xuyên tích tụ trong hệ thống.

• Bước 2: Kiểm tra kích thước và tiêu chuẩn ren của cổng kết nối đảm bảo độ tương thích tuyệt đối.

• Bước 3: Kiểm tra kỹ chiều mũi tên hướng dòng chảy hoặc chế độ lắp đặt tuân thủ đúng tài liệu kỹ thuật từ nhà sản xuất.

• Bước 4: Kết nối đường ống thoát nước xả ra khu vực thu gom, đảm bảo đường thoát không bị gập khúc hay tắc nghẽn.

• Bước 5: Cài đặt chu kỳ thời gian vận hành (áp dụng cho dòng timer hoặc electronic drain).

• Bước 6: Tiến hành chạy thử hệ thống, kiểm tra xem van có tự mở không, nước ngưng có thoát hết không, có hiện tượng rò rỉ hay thất thoát khí nén bất thường nào không.

Checklist chọn van xả tự động phù hợp

• Xác định rõ loại thiết bị cần xả nước ngưng

• Đo lường lưu lượng condensate phát sinh thực tế

• Kiểm tra áp suất làm việc (working pressure)

• Xác định áp suất tối đa (maximum pressure)

• Đo kích thước kết nối (connection size)

• Đối chiếu tiêu chuẩn ren kết nối (thread standard)

• Đảm bảo công suất xả (drain capacity) đáp ứng đủ

• Kiểm tra nhiệt độ vận hành môi trường và lưu chất

• Lựa chọn vật liệu thân van (body material) phù hợp

• Chọn chất liệu gioăng làm kín (seal material) tối ưu

• Kiểm tra thông số điện áp (voltage) cho van điện tử

• Thiết lập chu kỳ xả hợp lý

• Đánh giá điều kiện môi trường lắp đặt thực tế

• Cân nhắc yêu cầu cụ thể về thất thoát khí nén

• Lên kế hoạch kiểm tra và bảo trì định kỳ

Câu hỏi thường gặp (FAQ)

Van xả tự động là gì?

Van xả tự động là van xả tự động chuyên dụng dùng để loại bỏ nước ngưng tụ và chất lỏng tích tụ trong hệ thống khí nén mà không cần người vận hành phải mở van thủ công theo từng chu kỳ.

Van xả tự động dùng để làm gì?

Thiết bị này được ứng dụng rộng rãi để bảo vệ bình chứa khí (air receiver), máy sấy khí, bộ lọc khí và các đoạn đường ống chính khỏi tình trạng tích tụ nước ngưng, ngăn ngừa gỉ sét và đảm bảo chất lượng khí nén luôn khô ráo.

Van xả tự động có những loại nào?

Sản phẩm được chia thành 3 nhóm chính gồm: van điều khiển theo thời gian (timer-operated), van phao cơ học (float-operated) và van điều khiển điện tử bằng cảm biến (electronic/sensor-controlled).

Van xả tự động có làm thất thoát khí nén không?

Mức độ thất thoát khí nén phụ thuộc hoàn toàn vào thiết kế của từng dòng van. Các loại van thông thường theo chu kỳ có thể xả kèm một lượng nhỏ khí nén, trong khi dòng zero-loss drain được thiết kế chuyên biệt để triệt tiêu hoàn toàn hiện tượng này.

Làm sao chọn van xả tự động phù hợp?

Việc lựa chọn cần dựa trên sự tổng hòa của các yếu tố: áp suất hệ thống, lưu lượng condensate thực tế, kích thước kết nối, nhiệt độ môi trường, vật liệu chế tạo, cơ chế xả và yêu cầu tiết kiệm năng lượng của doanh nghiệp.

Kết luận

Automatic drain valve đóng vai trò vô cùng quan trọng trong việc tự động hóa quy trình quản lý nước ngưng, giúp hệ thống khí nén vận hành ổn định và kéo dài tuổi thọ thiết bị. Việc lựa chọn phụ kiện không thể chỉ dựa trên kích thước ren đơn thuần mà cần cân nhắc đồng bộ các thông số về áp suất, lưu lượng xả, nhiệt độ, chất liệu thân van, loại gioăng và cơ chế xả phù hợp. Đối với những hệ thống đòi hỏi tiêu chuẩn tiết kiệm năng lượng cao, việc xem xét các dòng van chống thất thoát khí là hướng đi đầu tư hiệu quả nhất.
