Brass Spring Check Valve: Lập Định Hướng Chi Tiết Từ A-Z

Lựa chọn thiết bị kiểm soát dòng chảy ngược trong hệ thống đường ống luôn là bài toán đòi hỏi sự chính xác cao về mặt kỹ thuật. Một sự cố nhỏ do nước chảy ngược (backflow) hay hiện tượng va đập thủy lực (water hammer) cũng có thể dẫn đến hỏng hóc máy bơm, gây rò rỉ hoặc làm gián đoạn toàn bộ dây chuyền hoạt động. Trong các giải pháp hiện nay, van một chiều lò xo bằng đồng thau nổi lên như một sự lựa chọn ưu việt nhờ kích thước nhỏ gọn, khả năng vận hành tự động và độ bền vượt trội.

Tuy nhiên, việc hiểu đúng cấu tạo, nguyên lý vận hành cũng như chọn đúng thông số kỹ thuật mới là chìa khóa để van phát huy tối đa hiệu quả. Hãy cùng phân tích chi tiết dòng van này qua góc nhìn chuyên sâu bên dưới.

Brass Spring Check Valve là gì?

Brass spring check valve (van một chiều lò xo bằng đồng thau) là loại van công nghiệp có thân làm từ hợp kim đồng thau và vận hành hoàn toàn tự động nhờ lực cơ học của lò xo nội bộ. Van chỉ cho phép chất lưu đi theo một hướng duy nhất và lập tức đóng lại khi dòng chảy dừng hoặc có xu hướng đảo chiều, ngăn chặn hiện tượng chảy ngược gây hại cho hệ thống.

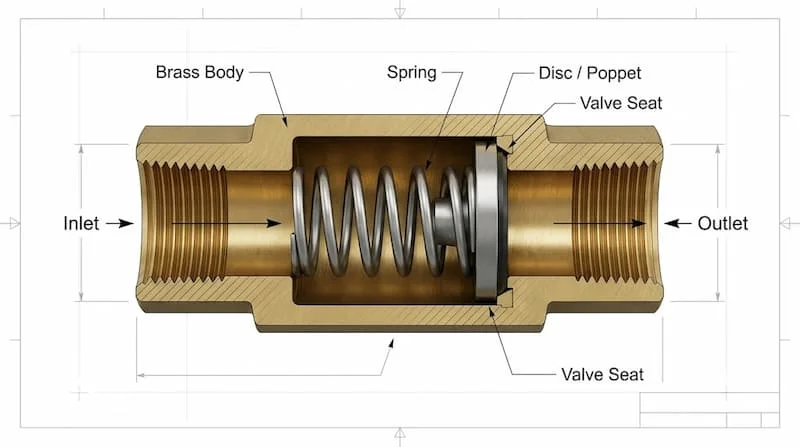

Để hiểu rõ cấu trúc của một van một chiều lò xo đồng thau hoàn chỉnh, chúng ta cần phân tích từng bộ phận cấu thành:

• Brass (Đồng thau): Vật liệu chính chế tạo phần thân van (Body), giúp chịu lực và bảo vệ cơ cấu bên trong.

• Spring (Lò xo): Bộ phận đàn hồi tạo lực nén liên tục, giữ cho van luôn ở trạng thái đóng khi không có lực tác động từ dòng chất lưu.

• Check valve (Van một chiều): Định hướng dòng chảy chỉ di chuyển theo một chiều cố định.

• Valve seat (Đế van): Vị trí tiếp xúc cố định bên trong thân van, kết hợp với gioăng làm kín để đảm bảo độ kín tuyệt đối khi van đóng.

• Disc / Poppet (Đĩa van / Nắp van): Bộ phận chuyển động trực tiếp, chịu lực ép của lò xo và lực đẩy của dòng chảy để đóng hoặc mở đường truyền chất lưu.

Vì sao hợp kim đồng thau lại được ưa chuộng?

Đồng thau (Brass) là sự kết hợp tối ưu giữa đồng và kẽm, mang lại những đặc tính kỹ thuật tuyệt vời cho ứng dụng sản xuất van:

• Độ bền cơ học cao: Chịu được va đập và áp suất cơ học tốt trong quá trình vận hành liên tục.

• Khả năng gia công xuất sắc: Cho phép tạo hình các chi tiết ren chuẩn xác, bề mặt nhẵn mịn giúp giảm ma sát dòng chảy.

• Kháng ăn mòn cơ bản: Phù hợp hoàn hảo với hệ thống nước sạch, nước sinh hoạt, khí nén và các chất lưu phi axit.

• Chi phí hợp lý: Tối ưu hóa chi phí đầu tư ban đầu so với các vật liệu cao cấp như inox hay hợp kim đặc biệt.

Lưu ý kỹ thuật: Mặc dù có nhiều ưu điểm, đồng thau không phải là vật liệu đa năng cho mọi môi trường. Bạn không nên dùng van đồng thau cho môi trường có tính axit mạnh, hóa chất ăn mòn cao hay nước biển (gây hiện tượng thoát kẽm - dezincification). Việc lựa chọn vật liệu bắt buộc phải dựa trên bảng tương thích hóa học, áp suất làm việc và nhiệt độ tối đa của hệ thống.

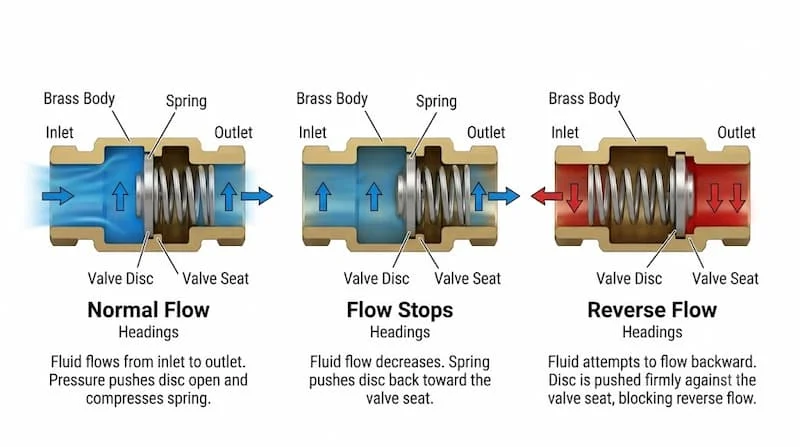

Nguyên lý hoạt động của van một chiều lò xo bằng đồng thau

Cơ chế vận hành của dòng van này rất đáng tin cậy vì không phụ thuộc vào nguồn năng lượng bên ngoài (điện hay khí nén), mà vận hành dựa trên chênh lệch áp suất thủy động lực học qua 3 trạng thái:

1. Khi dòng chảy đi đúng hướng (Thuận chiều)

Khi chất lưu đi vào cổng vào của van, áp suất đầu vào sẽ tạo ra một lực đẩy tác động trực tiếp lên bề mặt đĩa van (disc/poppet). Khi lực này đủ lớn để thắng được lực nén của lò xo cùng độ ma sát nội tại, đĩa van sẽ bị đẩy tách khỏi vị trí valve seat. Dòng chất lưu lập tức lưu thông qua van một cách dễ dàng.

2. Khi dòng chảy dừng lại

Khi hệ thống ngắt bơm hoặc lưu lượng giảm dần, áp suất chất lưu đầu vào suy giảm. Lúc này, lực đẩy không còn đủ mạnh để duy trì trạng thái mở. Lò xo đàn hồi lập tức giãn ra, đẩy đĩa van quay trở lại vị trí ép sát vào valve seat. Quá trình này diễn ra nhanh chóng, ngăn chặn việc dòng chất lưu tiếp tục di chuyển hoặc tích tụ năng lượng gây va đập thủy lực.

3. Khi xảy ra dòng chảy ngược (Ngược chiều)

Nếu xuất hiện áp suất ngược (áp suất phía sau van cao hơn phía trước), chính áp suất này kết hợp với lực nén của lò xo sẽ ép chặt đĩa van vào đệm làm kín (seat). Lực ép ngược càng lớn thì độ kín kỹ thuật của van càng cao, triệt tiêu hoàn toàn khả năng rò rỉ ngược về phía máy bơm hay nguồn cấp.

Thuật ngữ chuyên sâu: Cracking Pressure (Áp suất mở van)

Cracking pressure là mức chênh áp tối thiểu giữa đầu vào và đầu ra cần thiết để bắt đầu thắng lực lò xo, nhấc đĩa van ra khỏi đệm và cho chất lưu đi qua.

• Mỗi model van sẽ có một chỉ số cracking pressure riêng biệt tùy thuộc vào độ cứng của lò xo thiết kế.

• Lò xo càng cứng thì van đóng càng nhanh (ngăn va đập thủy lực tốt hơn), nhưng đòi hỏi áp suất mở van (cracking pressure) càng cao và gây tổn thất áp suất (pressure drop) lớn hơn.

• Không có một giá trị cracking pressure cố định cho mọi van một chiều lò xo bằng đồng thau. Đơn vị tư vấn kỹ thuật cần đối chiếu thông số này trên datasheet của nhà sản xuất với áp suất thực tế của hệ thống.

Các loại van một chiều lò xo bằng đồng thau phổ biến

Tùy theo cấu trúc hình học và phương thức đấu nối, dòng van này được chia thành các nhóm chính:

1. Van một chiều lò xo dạng Inline (Inline Spring Check Valve)

Đặc điểm nổi bật của dòng inline là đường vào và đường ra nằm trên cùng một trục tâm. Thiết kế dạng hình trụ nhỏ gọn giúp van dễ dàng lắp đặt ngay trên các đoạn ống thẳng mà không tốn diện tích không gian. Dòng van này rất phổ biến trong các hệ thống cấp nước gia đình, chung cư và mạng lưới đường ống công nghiệp nhẹ.

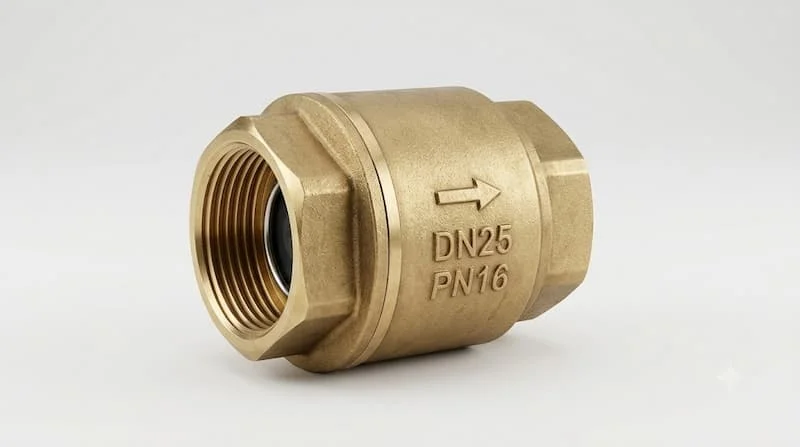

2. Brass spring check valve nối ren (Threaded Connection)

Kết nối ren giúp quá trình tháo lắp, bảo trì trở nên vô cùng đơn giản. Dựa theo kiểu ren, van được chia làm:

• Ren trong – Ren trong (Female x Female)

• Ren ngoài – Ren ngoài (Male x Male)

• Ren ngoài – Ren trong (Male x Female)

Cảnh báo kỹ thuật: Các tiêu chuẩn ren như NPT (Mỹ), BSP/BSPP (Song song - Châu Âu) và BSPT (Côn - Châu Âu) có bước ren, góc đỉnh ren và độ côn khác nhau. Tuyệt đối không cưỡng ép vặn các chuẩn ren khác nhau vào nhau vì sẽ làm hỏng chân ren, gây rò rỉ chất lưu dù có dùng băng tan (PTFE tape).

3. Van dạng Poppet (Poppet Check Valve)

Van dạng poppet có cấu tạo gồm: thân đồng, lò xo, đĩa poppet (thường bằng đồng hoặc nhựa cao cấp như POM/Nylon) và gioăng cao su làm kín (NBR, EPDM hoặc FKM). Cấu trúc dạng nấm nén giúp tối ưu hóa tiết diện lưu thông, đảm bảo van mở tối đa khi đạt đủ áp suất và đóng kín tuyệt đối ngay khi dòng chảy đảo hướng.

Thông số kỹ thuật cần quan tâm khi chọn van một chiều lò xo bằng đồng thau

Việc chọn sai thông số không chỉ làm van hỏng nhanh mà còn đe dọa sự an toàn của toàn bộ hệ thống. Dưới đây là bảng tổng hợp các thông số cốt lõi:

Phân tích sâu lý do "Tại sao phải kiểm tra":

• Kích thước & Tiêu chuẩn ren: Không thể đánh giá kích thước chỉ bằng mắt thường hay chỉ dựa vào danh định 1/2" hay 3/4". Cần đo chính xác đường kính danh nghĩa (DN) và chuẩn ren hệ inch hay hệ mét để đảm bảo tính tương thích.

• Áp suất định mức (Pressure Rating): Áp suất vận hành thực tế chỉ nên bằng 70–80% áp suất định mức (PN) của van để dự phòng hiện tượng tăng áp đột ngột (surging).

• Vật liệu gioăng & Nhiệt độ: Thân đồng thau chịu nhiệt tốt, nhưng gioăng cao su bên trong mới là "điểm yếu" về nhiệt. Gioăng NBR chỉ chịu được tối đa khoảng 80°C, trong khi EPDM chịu được khoảng 120°C và Viton/FKM có thể chịu tới 180°C.

• Cracking Pressure: Trong hệ thống tự chảy (gravity-fed) hoặc áp suất thấp, nếu chọn van có lò xo quá cứng (cracking pressure cao), chất lưu sẽ không thể đẩy mở van, làm tắc nghẽn toàn bộ đường ống.

Van một chiều lò xo bằng đồng thau khác gì các loại van một chiều khác?

Bảng so sánh chi tiết dưới đây sẽ giúp bạn có cái nhìn tổng quan để lựa chọn dòng van tối ưu nhất cho thiết kế của mình:

Tại sao nên ưu tiên chọn van một chiều lò xo bằng đồng thau?

So với van lá lật (swing check valve), van một chiều lò xo bằng đồng có khả năng đóng chủ động nhờ lực cơ học của lò xo ngay khi dòng chảy vừa ngưng, ngăn chặn triệt để hiện tượng va đập thủy lực (búa nước) đe dọa đường ống. Đồng thời, cấu tạo nối ren chuẩn giúp nó vượt trội hơn các dòng van nhựa về khả năng chịu lực và vượt trội hơn van inox về mặt chi phí vận hành.

Van một chiều lò xo bằng đồng thau được sử dụng ở đâu?

Nhờ đặc tính linh hoạt và độ tin cậy cao, van một chiều lò xo bằng đồng thau có mặt trong đa dạng các lĩnh vực từ dân dụng đến công nghiệp:

1. Hệ thống cấp nước và Plumbing:

   • Lắp đặt tại đầu ra của máy bơm nước gia đình/tòa nhà để giữ chân không (mồi nước) và bảo vệ cánh quạt máy bơm khi ngắt điện.

   • Lắp tại các đường ống cấp nước chung cư để ngăn nước từ tầng cao chảy ngược gây hư hỏng đồng hồ đo nước.

2. Hệ thống HVAC và năng lượng mặt trời:

   • Sử dụng trong các vòng tuần hoàn nước nóng/nước lạnh để tránh hiện tượng đối lưu ngược (gravity circulation) khi bơm tuần hoàn dừng hoạt động.

   • Bảo vệ đường ống bình nước nóng năng lượng mặt trời khỏi việc dội ngược áp suất nhiệt.

3. Hệ thống khí nén nhẹ:

   • Được ứng dụng ở đầu ra của máy nén khí nhỏ nhằm ngăn khí nén từ bình chứa dội ngược lại đầu nén khi động cơ dừng.

4. Hệ thống xử lý nước và công nghiệp nhẹ:

   • Đường ống định lượng hóa chất nhẹ, hệ thống lọc nước công nghiệp, thiết bị rửa áp lực cao.

Khi nào BẮT BUỘC nên dùng Brass Spring Check Valve?

Bạn nên quyết định chọn dòng van này khi hệ thống đạt các điều kiện sau:

• Đường ống yêu cầu chống dòng chảy ngược tức thì để bảo vệ thiết bị đo hoặc máy bơm.

• Không gian lắp đặt hạn chế, cần một van nhỏ gọn đấu nối bằng ren.

• Cần lắp đặt van theo phương thẳng đứng (dòng chảy xuống) hoặc phương nghiêng — điều mà van lá lật không thể làm được.

• Môi chất lưu thông là nước sạch, nước trung tính hoặc khí nén không chứa hóa chất ăn mòn đồng thau.

Cách chọn Brass Spring Check Valve phù hợp

Để đảm bảo chọn đúng van ngay từ lần đầu tiên, hãy thực hiện đầy đủ theo quy trình 6 bước tiêu chuẩn kỹ thuật dưới đây:

Bước 1: Xác định chính xác môi chất vận hành

Xác định rõ chất lưu là nước sạch, nước thải nhẹ, khí nén hay dầu. Từ đó kiểm tra tính tương thích của chất lưu với hợp kim đồng thau và vật liệu làm gioăng bên trong van.

Bước 2: Xác định kích thước đường ống

Đo đạc chính xác đường kính ống hiện hữu. Các kích thước van bằng đồng thau phổ biến gồm: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/4" (DN32), 1-1/2" (DN40), 2" (DN50).

Bước 3: Kiểm tra tiêu chuẩn kết nối ren

Xác định loại ren của đường ống là NPT, BSPP hay BSPT. Mua van có chuẩn ren trùng khớp tuyệt đối để tránh sự cố xì nước hay cháy ren khi lắp ráp.

Bước 4: Đánh giá áp suất làm việc tối đa

Tính toán áp suất vận hành đỉnh của hệ thống. Chọn van có chỉ số áp suất định mức (PN) lớn hơn ít nhất 20–25% so với áp suất đỉnh này.

Bước 5: Kiểm tra dải nhiệt độ hệ thống

Đảm bảo nhiệt độ lưu chất không vượt quá ngưỡng chịu nhiệt của gioăng cao su. Nếu dùng cho nước nóng (trên 90°C), ưu tiên chọn van sử dụng gioăng EPDM hoặc Viton.

Bước 6: Đánh giá tổn thất áp suất và Cracking Pressure

Đối chiếu chỉ số cracking pressure của van với chênh áp thực tế của hệ thống. Đảm bảo lực bơm đủ mạnh để đẩy van mở hoàn toàn mà không làm sụt giảm lưu lượng đầu ra quá nhiều.

Checklist kỹ thuật trước khi quyết định mua hàng

Trước khi xuất kho hoặc ký hợp đồng mua sắm, kỹ sư/bộ phận thu mua cần đối chiếu kỹ các tiêu chí kiểm định sau:

• Môi chất: Đã xác nhận chất lưu không ăn mòn hợp kim đồng thau.

• Kích thước: Đã khớp đường kính danh nghĩa (DN) với đường ống.

• Chuẩn ren: Đã đối chiếu chính xác chuẩn NPT hay BSP/BSPT.

• Áp suất PN: Áp suất định mức của van gấp ít nhất 1.25 lần áp suất vận hành tối đa.

• Nhiệt độ: Vật liệu gioăng (NBR/EPDM/Viton) đáp ứng đủ nhiệt độ chất lưu.

• Cracking Pressure: Áp suất mở van nhỏ hơn chênh áp tối thiểu của hệ thống.

• Hướng lắp đặt: Đã xác định mũi tên chỉ chiều dòng chảy trên thân van.

• Datasheet: Đã nhận và kiểm tra bản thông số kỹ thuật chính thức từ nhà sản xuất.

Câu hỏi thường gặp về Brass Spring Check Valve

Brass spring check valve dùng để làm gì?

Brass spring check valve được dùng để cho phép chất lưu (nước, khí, dầu nhẹ) chảy theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược, bảo vệ các thiết bị như máy bơm, đồng hồ đo và tránh sự cố va đập thủy lực trong đường ống.

Brass spring check valve có thể lắp đứng được không?

Có. Nhờ lực cơ học của lò xo nội bộ ép đĩa van vào đệm, van một chiều lò xo có thể lắp đặt theo mọi hướng: nằm ngang, thẳng đứng (dòng chảy hướng lên hoặc hướng xuống) hoặc nằm nghiêng, miễn là lắp đúng chiều mũi tên chỉ dòng chảy trên thân van.

Brass spring check valve có dùng được cho nước nóng không?

Có thể dùng cho nước nóng, nhưng phụ thuộc vào vật liệu làm gioăng làm kín. Gioăng NBR chỉ chịu được dưới 80°C, trong khi gioăng EPDM chịu được 120°C và Viton có thể chịu tới 180°C. Bạn cần kiểm tra kỹ kịch bản nhiệt độ trên datasheet trước khi chọn van.

Dấu mũi tên trên thân van có ý nghĩa gì?

Dấu mũi tên đúc nổi trên thân van chỉ chiều dòng chảy cho phép đi qua. Lắp ngược chiều mũi tên sẽ khiến van hoàn toàn chặn đứng dòng chất lưu, khiến hệ thống không thể hoạt động.

Làm thế nào để chọn đúng kích thước van một chiều lò xo bằng đồng?

Không nên chỉ chọn van theo đường kính ngoài của ống. Bạn cần đối chiếu đường kính định danh (DN), tiêu chuẩn ren kết nối (NPT/BSP), áp suất định mức (PN), lưu lượng Kv và nhiệt độ vận hành thực tế để chọn được kích thước van chính xác nhất.

Kết luận: Chọn Brass Spring Check Valve đúng kỹ thuật

Brass spring check valve là một giải pháp kiểm soát dòng chảy ngược vô cùng hiệu quả, thiết kế nhỏ gọn, độ bền cao và chi phí rất hợp lý. Tuy nhiên, sự thành công của một hệ thống đường ống không chỉ đến từ việc mua đúng vật liệu đồng thau, mà đòi hỏi sự kết hợp chuẩn xác của chuỗi thông số: môi chất – kích thước – tiêu chuẩn ren – áp suất – nhiệt độ – loại gioăng – cracking pressure.

Lựa chọn sai bất kỳ thông số nào cũng có thể dẫn tới sự cố rò rỉ, nứt vỡ đường ống hoặc làm suy giảm tuổi thọ của hệ thống bơm phụ trợ.
