Quả Cầu CIP: Cẩm Nang Kỹ Thuật Và Hướng Dẫn Lựa Chọn Từ Chuyên Gia

Vấn đề an toàn vệ sinh và kiểm soát nhiễm khuẩn chéo luôn là ưu tiên hàng đầu trong các dây chuyền sản xuất thực phẩm, dược phẩm và hóa mỹ phẩm. Việc tháo vơ từng bồn chứa hay đường ống để làm sạch thủ công không chỉ tốn thời gian, chi phí nhân công mà còn tiềm ẩn nguy cơ mất an toàn lao động và không đảm bảo độ sạch đồng đều. Sự ra đời của quy trình vệ sinh tại chỗ (Clean-in-Place) đã giải quyết triệt để bài toán này, trong đó đầu phun CIP đóng vai trò là thiết bị cốt lõi quyết định đến hiệu quả làm sạch bề mặt bên trong bồn.

Một lựa chọn đầu phun CIP không phù hợp có thể dẫn đến hiện tượng sót cặn bẩn, tạo ra các "điểm mù" vệ sinh hoặc gây lãng phí hàng ngàn lít hóa chất đắt tiền mỗi năm. Hãy cùng phân tích chuyên sâu từ cấu tạo, nguyên lý vận hành cho đến các thông số kỹ thuật then chốt để đưa ra quyết định đầu tư chính xác nhất.

Quả Cầu CIP Là Gì?

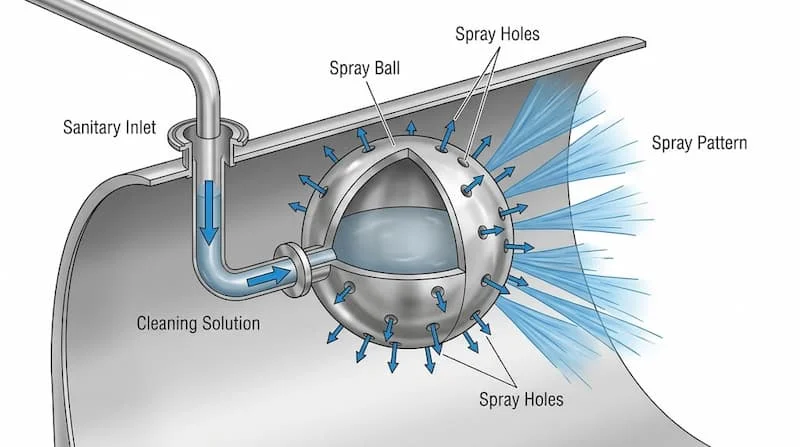

Quả cầu CIP (đầu phun CIP hay bi phun CIP) là thiết bị vệ sinh bồn chuyên dụng được lắp cố định hoặc linh hoạt bên trong các bồn chứa, tank lên men hoặc thiết bị công nghệ. Thiết bị có nhiệm vụ phân phối và định hướng dung dịch vệ sinh tiếp xúc phủ đều lên toàn bộ bề mặt bên trong bồn trong quy trình Clean-in-Place (CIP) mà không cần tháo lắp thiết bị.

Về cấu trúc cơ bản, thiết bị thường có dạng hình cầu hoặc bán cầu với các đặc điểm kỹ thuật sau:

• Thân vỏ: Được chế tạo với độ nhẵn bề mặt cao nhằm chống bám dính cặn bẩn và vi sinh vật.

• Hệ thống lỗ phun: Trên bề mặt quả cầu được gia công nhiều lỗ nhỏ hoặc khe hẹp theo các góc độ tính toán sẵn (180°, 270°, hoặc 360°).

• Cơ chế phân phối: Dung dịch CIP dưới áp suất cao được bơm qua đường ống đi vào bên trong ruột quả cầu. Chất lỏng sau đó thoát ra qua các lỗ phun, tạo thành các tia nước hoặc màng nước đập mạnh và trải đều lên thành bồn.

• Phân loại chuyển động: Tùy theo yêu cầu tác động cơ học, quả cầu có thể được thiết kế dạng cố định (quả cầu tĩnh) hoặc có cơ cấu xoay tự động nhờ áp lực dòng chảy (quả cầu xoay).

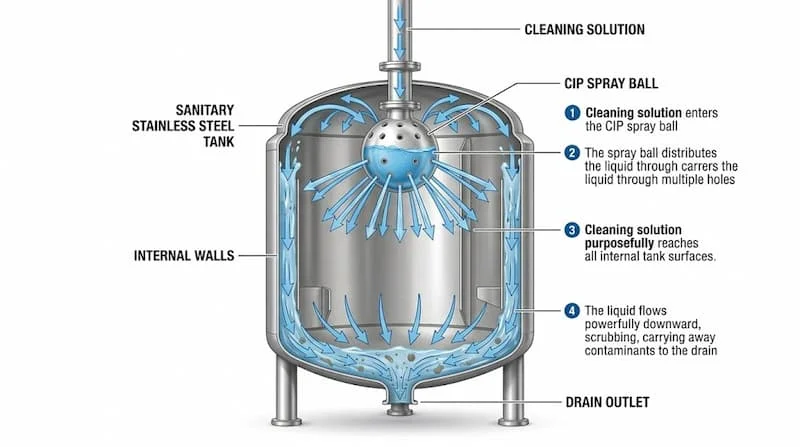

Nguyên Lý Hoạt Động Của đầu phun CIP

Quá trình làm sạch của đầu phun CIP diễn ra theo một chu trình tuần hoàn khép kín, tuân thủ chặt chẽ theo động lực học chất lỏng qua 5 bước liên hoàn:

• Bước 1 - Bơm dung dịch CIP: Dung dịch vệ sinh (nước rửa, dung dịch kiềm, axit hoặc chất tẩy rửa chuyên dụng) được hệ thống bơm áp lực đẩy từ bồn chứa trung tâm đi vào hệ thống đường ống dẫn.

• Bước 2 - Đi vào thiết bị phun: Dòng chất lỏng áp suất cao di chuyển qua khớp nối và đi thẳng vào bên trong khoang chứa của quả cầu.

• Bước 3 - Thoát qua lỗ phun: Dưới tác dụng của lực nén, dung dịch bị ép qua hệ thống lỗ phun hoặc rãnh chia trên thân quả cầu, biến dòng chảy hội tụ thành hàng loạt tia phun có vận tốc cao.

• Bước 4 - Phủ rộng bề mặt bồn: Các tia chất lỏng bắn ra theo góc thiết kế, va đập trực tiếp và làm ướt toàn bộ nắp bồn, thành bồn, đáy bồn cùng các vị trí khó tiếp cận như cánh khuấy hay cảm biến.

• Bước 5 - Cuốn trôi chất bẩn và thu hồi: Dung dịch hóa chất chảy tràn xuống thành bồn dưới tác dụng của trọng lực, kéo theo cặn bẩn, màng sinh học (biofilm) và tích tụ tại đáy bồn, sau đó được bơm hồi đưa quay về hệ thống xử lý hoặc xả bỏ.

Phân Tích Kỹ Thuật: Vòng Tròn Sinner Trong Quy Trình CIP

Hiệu quả làm sạch bồn không đơn thuần phụ thuộc vào lưu lượng nước. Trong kỹ thuật làm sạch công nghiệp, hiệu quả CIP được quyết định bởi 4 yếu tố trong Vòng tròn Sinner (Sinner's Circle): Thời gian - Nhiệt độ - Hóa chất - Tác động cơ học.

Trong đó, đầu phun CIP đóng vai trò quyết định đến yếu tố tác động cơ học (lực va đập của tia nước) và sự phân phối hóa chất đồng đều. Nếu quả cầu phun không tạo đủ lực bóc tách hoặc bỏ sót vùng không được làm ướt, dù bạn có tăng nhiệt độ hay kéo dài thời gian rửa thì cặn bẩn cứng đầu vẫn sẽ tồn tại.

Các Loại đầu phun CIP Phổ Biến

Để đáp ứng các tiêu chuẩn vệ sinh khắt khe trong công nghiệp, thiết bị phun rửa bồn được chia thành các nhóm chính dựa trên cơ chế chuyển động và vật liệu cấu thành.

1. Quả Cầu CIP Tĩnh (Static Spray Ball)

Đây là dạng thiết bị vệ sinh bồn truyền thống với cấu tạo nguyên khối, hoàn toàn không chứa chi tiết chuyển động:

• Đặc điểm: Được gắn cố định trên vòi phun. Dung dịch vệ sinh thoát ra qua các lỗ khoan cố định trên bề mặt.

• Ưu điểm: Cấu tạo cực kỳ đơn giản, độ bền cao, gần như không có rủi ro hóc kẹt hay hỏng hóc cơ học. Việc bảo trì vô cùng dễ dàng và chi phí đầu tư ban đầu thấp.

• Hạn chế: Tác động cơ học (lực xối) ở mức trung bình, chủ yếu làm sạch dựa trên cơ chế xối rửa trôi màng chất lỏng. Tiêu tốn lưu lượng dung dịch lớn hơn để phủ kín bề mặt.

2. Quả Cầu CIP Xoay (Rotary Spray Ball)

Thiết bị sử dụng chính lực đẩy của dòng dung dịch CIP chạy qua để làm quay đầu phun xung quanh trục:

• Đặc điểm: Dòng chất lỏng đi qua các rãnh chia lực tạo ra mô-men xoay, giúp các tia nước liên tục quét qua các vị trí khác nhau trên thành bồn theo thời gian.

• Ưu điểm: Lực va đập cơ học mạnh hơn đáng kể so với dạng tĩnh, giúp bóc tách các cặn bẩn bám chặt. Khả năng bao phủ vùng không gian rộng hơn với lượng tiêu thụ hóa chất và nước ít hơn.

• Hạn chế: Cấu tạo phức tạp do có ổ trục và bộ phận quay. Có nguy cơ bị kẹt nếu dung dịch CIP chứa nhiều tạp chất rắn kích thước lớn.

3. Phân Loại Theo Vật Liệu Chế Tạo

Đối với ngành thực phẩm, đồ uống và dược phẩm, vật liệu cấu thành quả cầu phun CIP là yếu tố sống còn:

• Inox 304: Phù hợp cho các ứng dụng vệ sinh cơ bản, môi trường nước sạch, chất tẩy rửa nhẹ trong ngành giải khát hoặc thực phẩm khô.

• Inox 316 / 316L: Là tiêu chuẩn bắt buộc cho ngành dược phẩm, sữa và bia. Vật liệu này chứa thành phần Molybdenum giúp chống ăn mòn hóa học vượt trội trước các dung dịch axit/kiềm đậm đặc và nhiệt độ cao, đồng thời đạt độ bóng bề mặt Ra < 0.4 µm chống bám vi khuẩn.

Thông Số Kỹ Thuật Của đầu phun CIP

Lựa chọn thiết bị vệ sinh bồn đòi hỏi sự tính toán chính xác dựa trên các thông số vận hành thực tế. Dưới đây là bảng tổng hợp các thông số cốt lõi ảnh hưởng trực tiếp đến hiệu suất làm sạch:

Tại Sao Không Nên Chọn Chỉ Dựa Vào Kích Thước Đường Ống?

Một sai lầm phổ biến của kỹ sư vận hành là chọn đầu phun CIP có đường kính kết nối 1 inch chỉ vì đường ống dẫn hiện tại là 1 inch.

Thực tế, hai quả cầu có cùng khớp nối 1 inch nhưng số lượng lỗ phun, đường kính lỗ và góc phun khác nhau sẽ tạo ra dải lưu lượng và áp suất vận hành hoàn toàn khác biệt. Nếu bồn chứa của bạn có dung tích 10.000 lít nhưng bạn chọn quả cầu có thiết kế lỗ phun nhỏ dành cho bồn 2.000 lít, áp suất hệ thống sẽ tăng vọt nhưng lưu lượng nước xối lại không đủ để tạo màng chảy tràn trên thành bồn, khiến màng bẩn không thể bị cuốn trôi.

Quả Cầu CIP Tĩnh Và Quả Cầu CIP Xoay – Nên Chọn Loại Nào?

Bảng so sánh kỹ thuật dưới đây sẽ giúp bạn đưa ra quyết định phù hợp dựa trên kịch bản ứng dụng cụ thể:

Khuyên dùng từ chuyên gia: Không có loại quả cầu nào "tốt nhất tuyệt đối", chỉ có loại "phù hợp nhất". Với các bồn nhỏ, chứa nguyên liệu ít bám dính, đầu phun CIP tĩnh là sự lựa chọn tối ưu về chi phí. Ngược lại, đối với các tank lên men bia, bồn cô đặc sữa hay bồn chứa mỹ phẩm có độ bám dính cao, việc sử dụng đầu phun CIP xoay là bắt buộc để đảm bảo hiệu suất làm sạch và tiết kiệm thời gian vận hành.

đầu phun CIP Được Sử Dụng Ở Đâu?

Nhờ khả năng tự động hóa quy trình làm sạch và đáp ứng các tiêu chuẩn vệ sinh khắt khe, thiết bị vệ sinh bồn này được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Ngành chế biến Sữa (Dairy): Lắp đặt trong các bồn thu mua sữa tươi, tank lên men yaourt, bồn lưu trữ tiệt trùng UHT. Thiết bị giúp loại bỏ triệt để các màng protein và chất béo sữa bám dính – vốn là môi trường lý tưởng cho vi khuẩn phát triển.

• Ngành Bia và Đồ uống: Sử dụng trong tank lên men (CCT), tank nạp ga, bồn phối trộn siro và hệ thống nấu bia. Quả cầu giúp đánh tan cặn nấm men và nhựa hoa bia bám chặt trên thành thiết bị [xem thêm: giải pháp vệ sinh hệ thống chiết rót].

• Ngành Dược phẩm & Bioprocess: Đáp ứng các tiêu chuẩn khắt khe như GMP-WHO, FDA. Thiết bị được chế tạo bằng inox 316L đánh bóng electro-polish để làm sạch bồn nuôi cấy tế bào, bồn chứa nước tiệt trùng WFI, bồn chế tạo vắc-xin.

• Ngành Hóa mỹ phẩm: Vệ sinh các bồn khuấy kem dưỡng, sữa tắm, nước hoa – nơi có các dung dịch độ nhớt cao và nhiều chất hoạt động bề mặt.

Những Sai Lầm Thường Gặp Khi Chọn đầu phun CIP

Trong quá trình tư vấn kỹ thuật, chúng tôi ghi nhận nhiều sự cố dây chuyền xuất phát từ những sai lầm cơ bản sau:

• Chỉ chọn theo kích thước khớp nối: Rủi ro khiến hệ thống bị thiếu lưu lượng hoặc quá áp, giảm $50\%$ hiệu quả rửa.

• Bỏ qua bài toán tính toán lưu lượng: Nếu bơm CIP không cung cấp đủ lưu lượng ($m^3/h$) theo yêu cầu của đầu phun, chất lỏng sẽ chỉ nhỏ giọt hoặc phun không tới đỉnh bồn.

• Đánh giá sai tầm quan trọng của áp suất: Áp suất quá thấp làm tia nước bị gãy; áp suất quá cao (trên $4\text{ bar}$ với quả cầu tĩnh) sẽ biến dòng nước thành dạng đĩa sương mù (misting), làm mất hoàn toàn lực va đập cơ học.

• Chọn sai vật liệu inox: Sử dụng inox 304 trong môi trường rửa bằng dung dịch Axit Nitric ($\text{HNO}_3$) hoặc Clo ở nhiệt độ cao sẽ làm quả cầu bị ăn mòn rỗ (pitting corrosion) nhanh chóng, gây nhiễm bẩn ngược vào sản phẩm.

• Đặt sai vị trí lắp đặt (Shadow Effect): Lắp quả cầu quá gần nắp bồn hoặc bị vướng bởi cánh khuấy, ống đo mức sẽ tạo ra các "vùng bóng râm" (shadow areas) – nơi dung dịch vệ sinh không thể chạm tới.

• Coi đầu phun CIP là toàn bộ hệ thống: Cần nhớ rằng quả cầu chỉ là thiết bị chấp hành cuối cùng. Mức độ sạch còn phụ thuộc vào nhiệt độ dung dịch, nồng độ hóa chất và chu trình thu hồi của cả hệ thống vệ sinh CIP.

Cách Chọn đầu phun CIP Phù Hợp (Quy Trình 7 Bước)

Để chọn chính xác thiết bị rửa bồn ngay từ đầu, bạn nên thực hiện theo quy trình chuẩn hóa dưới đây:

• Bước 1 - Xác định thông số bồn: Đo đạc đường kính, chiều cao, thể tích và hình dạng (đáy côn, nắp chỏm cầu, bồn đứng hay nằm ngang).

• Bước 2 - Phân tích đặc tính chất bẩn: Xác định bản chất cặn bám (chất béo, protein, cặn cháy, đường hay hóa chất) để tính toán lực đập cơ học cần thiết.

• Bước 3 - Xác định thông số hệ thống CIP hiện hữu: Kiểm tra công suất bơm trạm CIP bao gồm áp suất tối đa ($\text{Bar}$) và lưu lượng khả dụng ($m^3/h$).

• Bước 4 - Chọn loại quả cầu & góc phun: Quyết định chọn quả cầu tĩnh hay xoay; góc phun $360^\circ$ (toàn bộ bồn) hay $270^\circ$ (chỉ phun xuống và xung quanh).

• Bước 5 - Chọn vật liệu & Kiểu kết nối: Chọn Inox 316L cho chuẩn vệ sinh cao; ưu tiên khớp nối Clamp hoặc Pin-connection để dễ tháo lắp kiểm tra.

• Bước 6 - Tính toán bán kính làm sạch (Cleaning Radius): Mật độ phun phải đảm bảo màng nước tạo ra trên thành bồn có độ dày tối thiểu $2 - 3\text{ mm}$ để chảy tràn liên tục.

• Bước 7 - Mô phỏng và kiểm tra vị trí lắp đặt: Đảm bảo khoảng cách từ quả cầu đến các chướng ngại vật (cánh khuấy, trục quay) không tạo ra điểm mù.

Checklist Kỹ Thuật Trước Khi Mua Hàng

Hãy điểm qua danh mục dưới đây trước khi gửi đơn đặt hàng thiết bị:

• Kích thước thể tích và đường kính bồn chứa

• Loại cặn bẩn và mức độ bám dính bề mặt

• Áp suất hoat động khả dụng của bơm CIP ($\text{Bar}$)

• Lưu lượng khả dụng của trạm CIP ($m^3/h$)

• Nhiệt độ và nồng độ hóa chất vệ sinh lớn nhất

• Yêu cầu vật liệu (Inox 304 hay Inox 316L)

• Chuẩn kết nối đường ống (Clamp, Ren, Chốt Pin hay Hàn)

• Góc phủ cần thiết ($180^\circ$, $270^\circ$ hay $360^\circ$)

• Loại chuyển động tối ưu (Tĩnh hay Xoay)

• Sơ đồ chướng ngại vật bên trong bồn chứa

Câu Hỏi Thường Gặp Về đầu phun CIP

Quả cầu CIP là gì?

Quả cầu CIP là thiết bị phun dung dịch vệ sinh được lắp bên trong bồn hoặc thiết bị công nghệ để phân phối dung dịch lên các bề mặt trong quá trình vệ sinh tại chỗ (Clean-in-Place).

Quả cầu CIP tĩnh và xoay khác nhau thế nào?

Quả cầu tĩnh không có chi tiết chuyển động, phân phối nước qua các lỗ cố định và làm sạch nhờ màng chảy tràn. Quả cầu xoay sử dụng áp lực nước để tự quay, tạo ra các tia nước quét liên tục với lực va đập cơ học mạnh hơn và tiết kiệm nước hơn.

Nên chọn đầu phun CIP bằng inox 304 hay 316L?

Nếu sử dụng trong ngành dược phẩm, thực phẩm vi sinh hoặc môi trường tẩy rửa có axit/kiềm đậm đặc, bạn bắt buộc nên chọn inox 316L để chống ăn mòn và đạt độ nhẵn bề mặt tốt nhất. Inox 304 chỉ nên dùng cho môi trường rửa nước sạch hoặc chất tẩy nhẹ.

Vì sao đầu phun CIP xoay bị kẹt không quay được?

Sự cố này thường do 2 nguyên nhân: Áp suất cấp chưa đủ mức tối thiểu để tạo mô-men quay, hoặc do nguồn nước CIP chứa cặn bẩn cơ học làm tắc nghẽn ổ trục quay.

Có thể lắp 2 hoặc nhiều đầu phun CIP trong một bồn không?

Hoàn toàn có thể. Đối với các bồn dung tích lớn, bồn hình chữ nhật hoặc bồn có cấu trúc phức tạp (chứa nhiều cánh khuấy và ống trao đổi nhiệt), việc bố trí từ $2 - 4$ đầu phun CIP ở các vị trí đối ứng là giải pháp bắt buộc để triệt tiêu các vùng bóng râm không được làm sạch.

Kết Luận: Lựa Chọn đầu phun CIP Đúng Kỹ Thuật

Quả cầu CIP là mắt xích quan trọng trực tiếp bảo vệ an toàn vệ sinh cho toàn bộ dây chuyền sản xuất. Một sự lựa chọn chính xác không chỉ giúp doanh nghiệp đáp ứng các tiêu chuẩn chất lượng khắt khe (ISO, GMP, HACCP) mà còn tiết kiệm chi phí vận hành khổng lồ nhờ giảm thời gian dừng máy và tối ưu lượng hóa chất sử dụng.

Hiệu quả vệ sinh không đến từ sự may rủi, mà là kết quả của việc tính toán đồng bộ các yếu tố: kích thước bồn - tính chất cặn bẩn - lưu lượng - áp suất - góc phun - vật liệu chế tạo.
