Van Khóa Chữ T: Giải Pháp Phân Phối Và Điều Hướng Dòng Chảy Đa Nhiệm Cao Cấp

Trong bối cảnh công nghệ cơ điện M&E và kỹ thuật đường ống ngày càng phát triển, việc tối ưu hóa sơ đồ công nghệ để cắt giảm chi phí vật tư và diện tích lắp đặt đã trở thành ưu tiên hàng đầu của các kỹ sư thiết kế. Đối với các mạng lưới truyền dẫn lưu chất truyền thống, việc chuyển hướng hoặc phân chia dòng chảy thường đòi hỏi sự kết hợp phức tạp của nhiều dòng van một chiều, van cổng và các phụ kiện tê, cút cồng kềnh. Điều này không chỉ làm gia tăng chi phí đầu tư mà còn làm tăng nguy cơ rò rỉ tại các mối nối cơ học. Để giải quyết triệt để bài toán này, thiết bị van khóa chữ t đã được nghiên cứu và ứng dụng như một giải pháp thay thế hoàn hảo. Sở hữu kết cấu ba ngã thông minh cùng biên dạng lòng van linh hoạt, dòng van này mang lại năng lực điều hướng đa nhiệm vô cùng xuất sắc. Việc thấu hiểu chi tiết về cấu trúc vận hành, cách phân loại phôi vật liệu và các chế độ chuyển hướng dòng chảy của thiết bị sẽ giúp các nhà thầu tối ưu hóa hiệu suất thủy lực và nâng cao hệ số an toàn cho toàn bộ công trình.

Vì Sao Van Khóa Chữ T Ngày Càng Được Sử Dụng Nhiều?

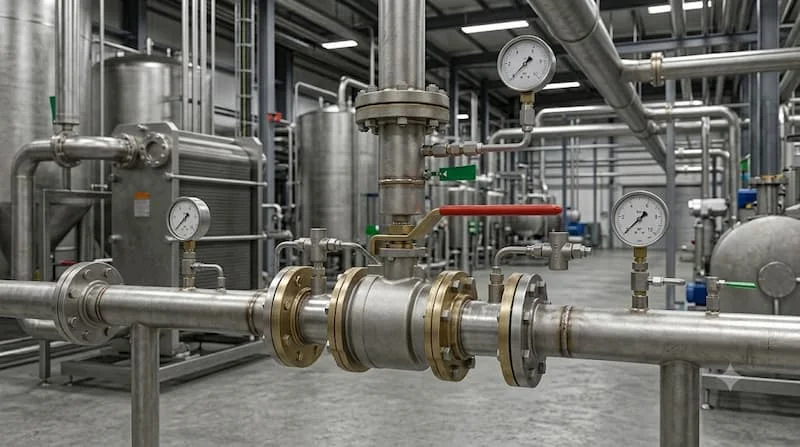

Tình huống thực tế trong vận hành hạ tầng kỹ thuật

Tại các hạ tầng kỹ thuật hiện đại ngày nay như hệ thống cấp thoát nước tòa nhà, mạng lưới điều hòa thông gió HVAC trung tâm, dây chuyền lưu chất nhà máy hóa chất, công nghệ chế biến thực phẩm sạch và các trục phân phối khí nén áp lực cao, nhu cầu phân chia hoặc chuyển hướng dòng chảy ngày càng phổ biến. Các điểm nút này đòi hỏi dòng môi chất phải được điều hướng một cách linh hoạt, chính xác để phục vụ cho các công đoạn sản xuất khác nhau.

Vấn đề nhầm lẫn bản chất thiết bị trên thị trường

Tuy nhiên, trong quá trình bóc tách bản vẽ kỹ thuật và thu mua vật tư, nhiều người vẫn còn mơ hồ và nhầm lẫn bản chất giữa ba khái niệm:

• Thiết bị van khóa chữ t với cấu trúc bi khoét rỗng thông ba cửa.

• Thiết bị van ba ngã chữ L chỉ thông được hai cửa vuông góc.

• Các dòng van bi thông thường hai cửa (van tuyến tính đơn thuần).

Sự nhầm lẫn tai hại này dẫn đến việc lựa chọn sai sản phẩm, khiến hệ thống không thể vận hành theo đúng ý đồ công nghệ của kỹ sư thiết kế, làm sụt giảm nghiêm trọng hiệu suất hệ thống và gây lãng phí ngân sách đầu tư của doanh nghiệp.

Van Khóa Chữ T Là Gì?

Định nghĩa bản chất kỹ thuật theo tiêu chuẩn ngành

Về mặt phân loại cơ khí thủy lực, van khóa chữ t là gì? Đây là dòng van công nghiệp đặc trưng thuộc phân khúc van ba ngã (3-way valve). Thiết bị này có cấu trúc bi van hoặc khoang dẫn bên trong được đúc và chế tác chính xác theo hình chữ T, cho phép liên kết đồng thời ba cửa đường ống và thực hiện các nhiệm vụ phân phối, trộn hợp hoặc chuyển hướng dòng lưu chất giữa các nhánh kỹ thuật.

Các chức năng công nghệ chiến lược

Sở hữu cấu trúc lòng van đa ngã, thiết bị đảm nhận bốn vai trò cốt lõi trong sơ đồ công nghệ:

• Chuyển hướng dòng chảy từ trục chính sang các trục nhánh phụ trợ một cách cơ động.

• Phân chia lưu lượng dòng môi chất theo tỷ lệ quy chuẩn thiết kế.

• Trộn hai dòng lưu chất có nhiệt độ hoặc đặc tính khác nhau thành một dòng thống nhất.

• Đóng mở độc lập từng nhánh hệ thống mà không làm ảnh hưởng đến các phân đoạn khác.

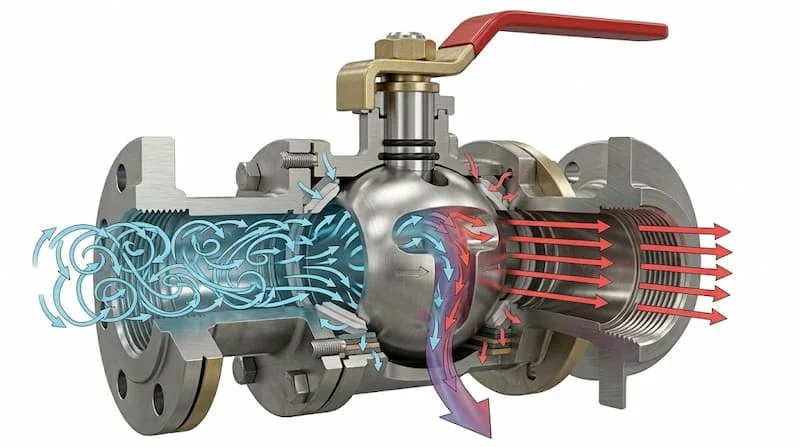

Nguyên Lý Hoạt Động Của Van Khóa Chữ T

Cơ chế vận hành của dòng van này vô cùng độc đáo và linh hoạt, hoàn toàn dựa trên góc xoay hình học của bộ truyền động tác động lên viên bi rỗng nội bộ.

Cơ chế chuyển đổi trạng thái dòng chảy

Khi người vận hành tác động lực cơ học vào tay gạt hoặc kích hoạt bộ điều khiển tự động, trục van sẽ xoay viên bi bên trong. Do cấu trúc lỗ khoét hình chữ T, thiết bị có thể đạt được các trạng thái thủy lực sau:

• Trạng thái thông dòng toàn phần: Cho phép dòng chảy đi qua đồng thời cả 3 cửa kết nối cùng một lúc.

• Trạng thái rẽ nhánh: Dòng chảy từ một cửa chính được phân tách và chuyển hướng đồng đều sang hai cửa còn lại.

• Trạng thái cô lập nhánh: Tiến hành đóng hoàn toàn một nhánh hệ thống trong khi hai nhánh còn lại vẫn lưu thông bình thường.

Bản chất thiết kế chữ T mang lại lợi thế vận hành

Điểm mấu chốt nằm ở đường dẫn lưu chất bên trong bi van được tiện cơ khí chính xác theo hình chữ T. Kết cấu này giúp tạo nhiều chế độ vận hành linh hoạt mà các dòng van hai cửa truyền thống hoàn toàn không thể thực hiện được.

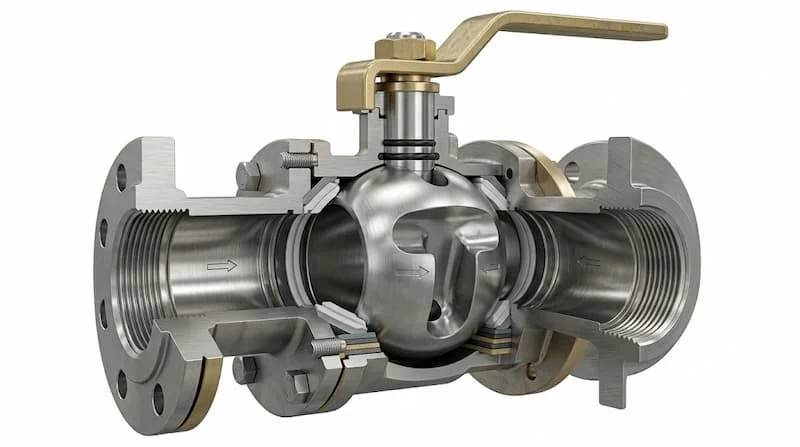

Cấu Tạo Chuyên Sâu Của Van Khóa Chữ T

Để đảm bảo khả năng chịu áp lực nén và độ khít cơ học tuyệt đối tại cả ba ngã rẽ, cấu tạo van chữ t bao gồm năm bộ phận chính xác sau:

1. Thân van

Lớp vỏ bọc chịu lực cơ học chính với kết cấu cấu trúc ba cửa ngõ vuông góc. Thân van được đúc dày dặn từ các phôi kim loại cao cấp như inox, đồng thau, thép carbon chịu áp hoặc nhựa kỹ thuật tùy thuộc vào môi trường ứng dụng.

2. Bi van chữ T

Trái tim của thiết bị, quyết định trực tiếp đến chức năng phân phối dòng chảy. Quả bi này được gia công phay lỗ xuyên tâm theo hình chữ T, có bề mặt mài nhẵn bóng để giảm thiểu tối đa lực ma sát thủy lực.

3. Trục van

Thanh kim loại trung gian nhận nhiệm vụ truyền mô-men xoắn chuyển động đóng mở từ bộ phận điều khiển phía trên xuống quả bi nằm ở lòng van.

4. Gioăng làm kín

Chế tạo từ các hợp chất polymer đàn hồi cao cấp như PTFE, Teflon hoặc cao su EPDM ôm khít lấy quả bi tại cả ba cửa van, đảm bảo chống rò rỉ chéo giữa các khoang lưu chất một cách tuyệt đối.

5. Bộ điều khiển van

Cấu kiện kích hoạt chu trình xoay của van, có thể cấu hình linh hoạt dạng tay gạt cơ học, bộ điều khiển cơ điện hoặc cụm điều khiển bằng áp lực khí nén tự động.

Phân Loại Van Khóa Chữ T Phổ Biến Hiện Nay

Để đáp ứng các tiêu chuẩn khắt khe trong từng phân đoạn công nghiệp, thiết bị được phân chia thành bốn nhóm sản phẩm tiêu biểu:

1. Van bi chữ t cấu hình tay gạt cơ học

• Đặc tính kỹ thuật: Sử dụng tay gạt bằng thép hoặc inox để đóng mở thủ công bằng sức người. Dòng van bi chữ t tay gạt sở hữu ưu điểm giá thành thấp, kết cấu bền bỉ và vô cùng dễ vận hành ngoài hiện trường.

2. Van bi chữ t tích hợp bộ điều khiển điện

• Đặc tính kỹ thuật: Được gắn thêm mô-tơ điện sử dụng điện áp phổ thông. Thiết bị này mang lại khả năng tự động hóa cao, hỗ trợ kết nối với tủ điều khiển PLC để đóng mở từ xa một cách chính xác.

3. Van bi chữ t điều khiển bằng khí nén

• Đặc tính kỹ thuật: Sử dụng áp lực khí nén để kích hoạt hành trình piston xoay quả bi. Phiên bản này sở hữu tốc độ đóng mở siêu nhanh (chỉ từ 1 đến 2 giây), cực kỳ phù hợp cho các môi trường công nghiệp có tần suất vận hành dày đặc.

4. Van 3 ngã chữ t chất liệu inox cao cấp

• Đặc tính kỹ thuật: Chế tạo hoàn toàn từ phôi inox 304 hoặc inox 316 mài vi sinh siêu sạch. Dòng van này chuyên dụng cho ngành thực phẩm, dược phẩm và hóa chất nhờ năng lực kháng oxy hóa và chống ăn mòn tuyệt vời.

Thông Số Kỹ Thuật Quan Trọng Của Van Khóa Chữ T

Khi tiến hành lập hồ sơ phê duyệt vật tư đầu vào cho công trình, các kỹ sư cần lưu ý bóc tách chính xác bảng thông số định lượng tiêu chuẩn sau:

• Dải kích thước đường kính danh nghĩa (DN): Trải dài từ các mã size nhỏ DN15, DN20, DN25, DN32 cho đến các dòng cỡ trung bình và lớn như DN50, DN100.

• Các cấp áp suất vận hành định mức: Đáp ứng đầy đủ các dải áp lực phổ thông bao gồm tiêu chuẩn PN10, PN16 và dòng chịu áp lực cao chuyên dụng PN25.

• Biên độ nhiệt độ làm việc cho phép: Dao động từ âm 10 độ C đến ngưỡng 180 độ C tùy thuộc vào đặc tính chịu nhiệt của vật liệu phôi thân van và gioăng làm kín.

• Phương thức liên kết kỹ thuật cơ học: Mối ren tiện dụng cho ống nhỏ, liên kết mặt bích vững chắc chịu rung động lớn, hoặc mối nối nhanh Clamp tiêu chuẩn vi sinh.

So Sánh Van Chữ T Và Van Chữ L

Việc đặt hai cấu hình van ba ngã lên bàn cân đối chiếu sẽ giúp người mua hàng đưa ra quyết định chuẩn xác nhất cho sơ đồ công nghệ của mình:

Tại Sao Van Chữ T Được Ưa Chuộng Trong Hệ Thống Tự Động Hóa?

Sự xuất hiện dày đặc của dòng van này tại các nhà máy thông minh xuất phát từ những lợi ích kinh tế và kỹ thuật không thể phủ nhận:

Tối ưu hóa không gian và cắt giảm số lượng vật tư

Thay vì phải sử dụng hai đến ba bộ van bi hai ngã kết hợp với các phụ kiện co ống rườm rà, kỹ sư chỉ cần sử dụng duy nhất một bộ van 3 ngã chữ t. Giải pháp tinh gọn này giúp tiết kiệm đến 50% không gian lắp đặt trong các hộp kỹ thuật, đồng thời giảm thiểu đáng kể chi phí nhân công lắp đặt ngoài hiện trường.

Nền tảng hoàn hảo cho các kịch bản tự động hóa

Cấu trúc lỗ thông chữ T cho phép thiết bị dễ dàng phối hợp với các bộ truyền động điện và khí nén để thực hiện các kịch bản điều khiển phức tạp như tuần hoàn nước nóng, hồi lưu hóa chất hoặc phân chia nguyên liệu tự động, đáp ứng hoàn hảo tiêu chuẩn nhà máy thông minh hiện đại.

Ứng Dụng Thực Tế Của Van Khóa Chữ T Trong Đời Sống

Thiết bị này khẳng định giá trị công nghệ thông qua sự hiện diện tại hầu hết các hạ tầng kỹ thuật:

1. Hạ tầng mạng lưới cấp thoát nước

Ứng dụng van chữ t trong việc phân phối nguồn nước sạch từ trục cấp chính đến nhiều nhánh tiêu thụ riêng biệt của các tầng tòa nhà hoặc khu dân cư.

2. Hệ thống thông gió điều hòa không khí HVAC

Sử dụng tại các đường ống dẫn của cụm máy Chiller để chuyển hướng linh hoạt giữa dòng nước lạnh làm mát mùa hè và dòng nước nóng sưởi ấm mùa đông.

3. Dây chuyền nhà máy chế biến thực phẩm và đồ uống

Ứng dụng để điều phối, phân chia các dòng chất lỏng như sữa, nước giải khát, nước sốt giữa các công đoạn pha trộn và đóng gói thành phẩm.

4. Công nghiệp chế biến hóa chất và dầu khí

Đóng vai trò chủ chốt trong việc hòa trộn hoặc thay đổi hướng đi của các dòng dung dịch axit, dung môi hóa chất mà không gây ra hiện tượng xung đột áp lực thủy lực.

5. Hệ thống dẫn động khí nén áp lực cao

Bố trí tại các trạm phân phối để điều hướng dòng khí nén áp lực đến các cụm máy dập, thiết bị nâng hạ riêng biệt trong phân xưởng sản xuất cơ khí.

Những Sai Lầm Thường Gặp Khi Lựa Lựa Chọn Van Khóa Chữ T

Để bảo vệ nguồn vốn và tránh những sự cố phá hủy hệ thống, người thu mua vật tư cần đặc biệt tránh năm sai lầm kinh điển sau:

• Sai lầm 1: Nhầm lẫn tai hại giữa cấu hình van chữ T với van chữ L, dẫn đến việc van mua về không thể thực hiện chức năng thông ba cửa đồng thời như bản vẽ yêu cầu.

• Sai lầm 2: Lựa chọn sai bản chất vật liệu chế tạo, ví dụ dùng van đồng thau mạ niken cho đường ống dẫn axit ăn mòn mạnh khiến thân van bị phân hủy rỗ bề mặt.

• Sai lầm 3: Không tính toán lưu lượng và vận tốc dòng chảy qua van, chọn size van quá nhỏ gây ra hiện tượng nghẽn mạch thủy lực và sụt áp nghiêm trọng.

• Sai lầm 4: Chủ quan bỏ qua bước đối chiếu áp suất hoạt động của hệ thống, lắp van chịu áp thấp PN10 vào đường cống cao áp PN25 gây nứt vỡ buồng van.

• Sai lầm 5: Không xác định đúng kiểu dáng điều khiển (nhầm giữa bộ điện đóng mở On-Off thông thường và bộ điều khiển tuyến tính điều tiết), làm sai lệch kịch bản tự động hóa của nhà máy.

Checklist Hướng Dẫn Chọn Van Khóa Chữ T Chuẩn Xác Nhất

Hãy áp dụng quy trình kiểm tra 6 bước tiêu chuẩn sau của các chuyên gia thu mua vật tư để sở hữu cấu hình thiết bị tối ưu nhất cho dự án:

• Bước 1: Xác định chính xác bản chất hóa lý của dòng lưu chất vận hành bên trong đường ống (Nước sạch, khí nén, hóa chất độc hại hay thực phẩm vi sinh).

• Bước 2: Xác định rõ ràng mục đích công nghệ của điểm nút lắp đặt là trộn hai dòng lưu chất, chuyển hướng đơn thuần hay phân phối đồng thời ba ngã.

• Bước 3: Lựa chọn vật liệu đúc thân van và gioăng tương thích (Chọn phôi đồng cho hệ dân dụng, phôi inox 316 cho hóa chất và thực phẩm sạch).

• Bước 4: Đo đạc chính xác đường kính danh nghĩa của hệ thống ống dẫn để quy đổi ra size DN tương thích của thiết bị van khóa.

• Bước 5: Chọn kiểu dáng điều khiển phù hợp với mức độ tự động hóa của dự án (Chọn tay gạt kinh tế hoặc chọn bộ điều khiển điện, khí nén thông minh).

• Bước 6: Đối chiếu nghiêm ngặt tiêu chuẩn liên kết kỹ thuật cơ học (bước ren chuẩn Anh, chuẩn Mỹ hoặc tiêu chuẩn mặt bích BS, JIS) để đảm bảo lắp ráp ăn khớp hoàn toàn.

Các Lưu Ý Kỹ Thuật Khi Tiến Hành Lắp Đặt Và Vận Hành

• Khi tiến hành thi công lắp ráp ngoài hiện trường, thợ cơ điện bắt buộc phải căn cứ vào sơ đồ hướng dẫn dòng chảy đi kèm của nhà sản xuất để đặt đúng chiều của các ngả rẽ bi van. Mối nối mặt bích hoặc mối ren phải được siết lực đồng đều, tuyệt đối không siết lệch tâm để không tạo ra các ứng suất bách hại thân van, gây rủi ro rò rỉ môi chất ra môi trường.

• Đơn vị vận hành cần thiết lập lịch trình bảo trì định kỳ từ 6 đến 12 tháng một lần. Việc tra dầu mỡ bảo dưỡng trục ren, kiểm tra độ đàn hồi của lớp gioăng PTFE làm kín và vệ sinh các mảng bám cặn bẩn bám trong lòng bi van là bắt buộc để đảm bảo chu trình đóng ngắt luôn nhẹ nhàng, trơn tru.

FAQ - Câu Hỏi Thường Gặp Về Van Ba Ngã Chữ T

Bản chất kỹ thuật của dòng thiết bị van khóa chữ t là gì?

Đây là loại van công nghiệp thuộc phân khúc van ba ngã, sở hữu quả bi bên trong được khoét lỗ thông suốt theo hình chữ T, chuyên dụng cho mục đích phân phối, hòa trộn hoặc chuyển hướng dòng chảy giữa ba cửa ống.

Làm thế nào để phân biệt nhanh giữa van chữ T và van chữ L ngoài hiện trường?

Điểm khác biệt cốt lõi nằm ở năng lực thông cửa: Van chữ T có thể cho phép lưu chất đi qua cả 3 cửa đồng thời hoặc đóng 1 cửa thông 2 cửa; trong khi van chữ L chỉ cho phép lưu chất đi qua 2 cửa vuông góc tại một thời điểm và thực hiện nhiệm vụ chuyển ngả đơn thuần.

Thiết bị van khóa ba ngã chữ T này có cấu hình tự động hóa được không?

Hoàn toàn được. Thiết bị này được thiết kế phần bệ đỡ tiêu chuẩn ISO để dễ dàng tháo rời tay gạt và tích hợp thêm các bộ điều khiển bằng mô-tơ điện hoặc cụm truyền động áp lực khí nén để phục vụ cho các hệ thống tự động hóa.

Dòng sản phẩm van chữ T chế tạo từ vật liệu inox có dùng được cho hóa chất ăn mòn không?

Được, nhưng bạn nên ưu tiên lựa chọn dòng cấu hình phôi inox 316 cao cấp kết hợp với gioăng làm kín bằng vật liệu PTFE chịu lực để đảm bảo khả năng kháng axit và chống ăn mòn hóa học đạt hiệu quả cao nhất.

Dòng van ba ngã này thường được sản xuất ở những dải kích thước quy chuẩn nào?

Thiết bị được sản xuất vô cùng phong phú và đầy đủ dải size phổ thông từ kích cỡ nhỏ DN15, DN20, DN25 cho các hệ ren nhánh cho đến các size lớn DN50, DN100 nối bích cho các trục đường ống công nghiệp tổng.

Kết Luận: Có Nên Sử Dụng Van Khóa Chữ T Cho Hệ Thống Của Bạn?

Tựu trung lại, sự thành công và tính bền vững của một công trình kỹ thuật luôn được tạo nên từ những giải pháp công nghệ mang tính tối ưu và đột phá. Thông qua chuỗi phân tích chuyên sâu từ việc định nghĩa bản chất van khóa chữ t là gì, làm rõ cơ chế phối trộn dòng chảy trong phần nguyên lý cho đến việc định vị các dòng sản phẩm chiến lược như van bi chữ t, van 3 ngã chữ t hay dòng van inox vi sinh, có thể khẳng định đây là một thiết bị điều khiển vô cùng thông minh. Sở hữu những lợi thế tuyệt đối về khả năng tiết kiệm không gian lắp đặt, cắt giảm số lượng vật tư phụ trợ cùng tính tương thích hoàn hảo với các hạ tầng tự động hóa tiên tiến, thiết bị này chính là giải pháp vật tư hoàn hảo giúp các chủ đầu tư tối ưu hóa dòng vốn, triệt tiêu các rủi ro sụt áp thủy lực và nâng cao hệ số an toàn vận hành dài hạn cho toàn bộ hệ thống đường ống.
