Van khóa bình oxy – Chi Tiết Nhỏ Nhưng Quyết Định Độ An Toàn Của Hệ Thống

Van khóa bình oxy – Chi Tiết Nhỏ Nhưng Quyết Định Độ An Toàn Của Hệ Thống

Trong bất kỳ hệ thống lưu trữ khí nén áp lực cao nào, việc kiểm soát dòng xả luôn là bài toán kỹ thuật được đặt lên hàng đầu. Hãy tưởng tượng trong môi trường y tế cấp cứu, một bình oxy cần đóng mở chính xác để cung cấp lượng khí thở kịp thời cho bệnh nhân, hay tại các xưởng cơ khí, dòng khí phải đều đặn để phục vụ mỏ cắt. Bất kỳ một sự cố rò rỉ khí nào, dù là nhỏ nhất, cũng có thể dẫn đến thất thoát tài nguyên và gây gián đoạn toàn bộ quá trình cung cấp khí kỹ thuật.

Tuy nhiên, một thực tế đáng lo ngại là nhiều người tiêu dùng hiện nay chỉ quan tâm đến dung tích, vỏ bình chứa mà hoàn toàn bỏ qua chất lượng của van khóa bình oxy. Việc chọn sai loại van, sử dụng van không tương thích hoặc van bám bẩn không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ cháy nổ cực kỳ nguy hiểm. Là bộ phận trực tiếp kiểm soát dòng khí nén từ áp suất cao về áp suất sử dụng, van khóa bình oxy đóng vai trò xương sống nhằm đảm bảo hiệu suất vận hành ổn định và an toàn cho cả lĩnh vực y tế lẫn công nghiệp.

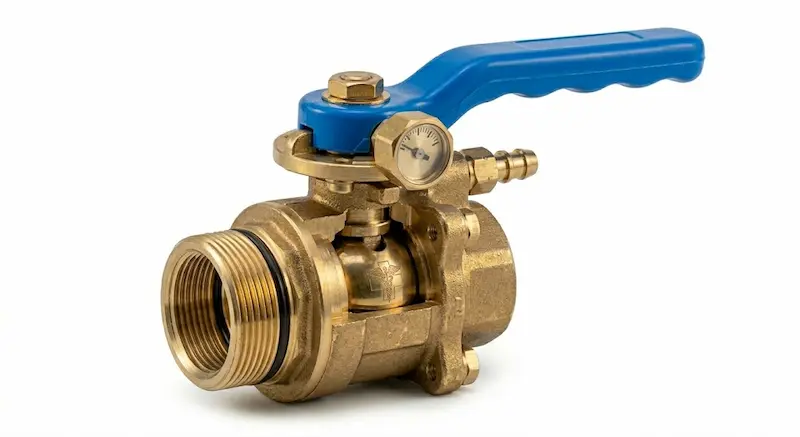

Van khóa bình oxy Là Gì?

Để đảm bảo an toàn, trước hết chúng ta cần nắm rõ khái niệm van khóa bình oxy là gì và cấu trúc cơ học của nó. Đây là loại van chặn chuyên dụng được lắp đặt trực tiếp lên phần cổ của bình chứa khí oxy nén. Thiết bị này sở hữu ba chức năng cốt lõi bao gồm: đóng hoặc mở dòng khí để giải phóng lưu chất, điều chỉnh khống chế lưu lượng cấp khí ra ngoài và đảm bảo độ kín tuyệt đối để bảo vệ khối khí khi vận chuyển, lưu kho.

Cấu tạo cơ học của một bộ van khóa bình oxy tiêu chuẩn bao gồm các bộ phận chính sau:

• Thân van (Valve Body): Phần khung chịu lực đúc nguyên khối, chịu áp suất trực tiếp từ bình khí.

• Trục van (Stem): Chi tiết truyền động tịnh tiến hoặc xoay để điều khiển cơ chế đóng mở.

• Tay vặn (Handwheel): Bộ phận dạng vô lăng hoặc núm xoay để người dùng thao tác trực tiếp bằng tay.

• Gioăng làm kín (Packing/Seat): Các vòng đệm chuyên dụng giúp chặn đứng các khe hở, chống rò rỉ khí ra môi trường.

• Cổng kết nối (Inlet/Outlet): Các đầu ren kết nối đầu vào với cổ bình và đầu ra với đồng hồ điều áp hoặc dây dẫn.

Vai trò kỹ thuật của thiết bị này là cực kỳ quan trọng vì nó là lá chắn đầu tiên giúp kiểm soát áp suất khí nén cực lớn bên trong vỏ bình. Một chiếc van chất lượng tốt sẽ ngăn ngừa triệt để hiện tượng rò rỉ, bảo vệ toàn vẹn thiết bị đầu cuối và tính mạng của người sử dụng.

Nguyên Lý Hoạt Động Của Van Khóa Bình Oxy

Cơ chế vận hành của dòng van này dựa trên nguyên lý thay đổi khoảng cách của đĩa đệm làm kín so với cửa vách ngăn bên trong lòng thân van. Khi người vận hành xoay tay vặn theo chiều kim đồng hồ hoặc ngược lại, lực momen xoắn này sẽ truyền trực tiếp đến trục van. Trục van chuyển động cơ học làm nâng lên hoặc hạ xuống bộ phận đệm kín (clack/piston). Quá trình dịch chuyển này sẽ giải phóng khoảng trống để khí oxy áp suất cao thoát ra ngoài cổng kết nối hoặc ép chặt xuống để chặn đứng dòng khí hoàn toàn.

Vậy vì sao van khóa bình oxy bắt buộc phải đảm bảo độ kín khít cơ học ở mức tối đa? Câu trả lời nằm ở bản chất vật lý và hóa học của lưu chất này:

• Áp suất cực cao: Khí oxy trong bình thường được nén ở mức áp suất rất lớn (từ 150 đến hơn 200 bar), bất kỳ một kẽ hở siêu vi nào cũng tạo ra phản lực xả khí rất mạnh.

• Nguy cơ cháy nổ tăng cường: Bản thân oxy không phải là khí tự cháy, nhưng nó là chất xúc tác duy trì và thúc đẩy sự cháy mãnh liệt. Trong một môi trường giàu oxy do rò rỉ van, chỉ cần một tia lửa nhỏ hoặc ma sát cơ học cũng có thể làm bùng phát một đám cháy lớn nguy hiểm.

Để hạn chế tối đa rủi ro, các sản phẩm van xả khí này phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn quốc tế về áp suất làm việc, quy trình kiểm định rò rỉ bằng máy chuyên dụng và các bước ren kết nối chống nhầm lẫn hệ thống khí.

Các Loại Van Khóa Bình Oxy Phổ Biến

Tùy thuộc vào môi trường ứng dụng cụ thể và các tiêu chuẩn kỹ thuật đi kèm, sản phẩm này được chia thành các dòng cơ bản sau:

Van bình oxy y tế

• Đặc điểm kỹ thuật: Dòng van này đòi hỏi độ sạch (Oxygen Cleaned) tuyệt đối, hoàn toàn không được lẫn tạp chất, bụi bẩn hay màng dầu tổng hợp trong lòng van. Thiết bị phải tuân thủ nghiêm ngặt các chứng nhận y tế khắt khe.

• Ứng dụng: Chuyên dùng tại các bệnh viện, phòng khám, trung tâm y tế, hoặc các bình oxy trợ thở di động phục vụ cấp cứu tại nhà.

Van bình oxy công nghiệp

• Đặc điểm kỹ thuật: Thiết kế tập trung vào độ bền bỉ cơ học, độ dày thân van lớn nhằm chịu được tần suất đóng mở liên tục và áp suất cực đại tại các môi trường khắc nghiệt.

• Ứng dụng: Phục vụ trong ngành gia công cơ khí, xưởng hàn cắt kim loại, luyện kim và các nhà máy chế tạo công nghiệp nặng.

Van tích hợp đồng hồ áp suất

• Đặc điểm kỹ thuật: Đây là dòng cải tiến thông minh, trên thân van được gia công sẵn vị trí lắp đặt đồng hồ đo áp suất hoặc tích hợp một bộ hiển thị áp lực nhỏ.

• Ưu điểm: Giúp người vận hành có thể dễ dàng theo dõi trực tiếp áp lực khí nén còn lại bên trong bình mà không cần phải lắp thêm bộ điều áp cồng kềnh, tối ưu hóa công tác kiểm soát vật tư.

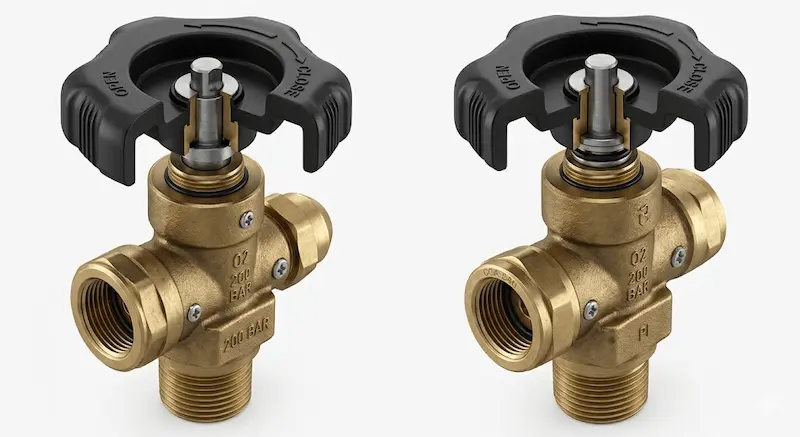

Cấu Tạo Và Thông Số Kỹ Thuật Quan Trọng

Để hệ thống cấp khí vận hành đồng bộ, việc nắm rõ các thông số kỹ thuật của van khóa bình oxy là điều bắt buộc đối với các kỹ sư:

• Vật liệu chế tạo: Phổ biến nhất là đồng thau (Brass) hoặc đồng thau mạ Chrome chất lượng cao. Đôi khi các loại hợp kim chịu áp lực đặc biệt cũng được ứng dụng nhằm tăng độ cứng vững và giảm thiểu ma sát sinh nhiệt khi xả khí.

• Áp suất làm việc (Working Pressure): Van được phân loại rõ ràng theo các ngưỡng áp suất thiết kế, bao gồm các chuẩn thông dụng như 150 bar, 200 bar và dòng siêu áp lên tới 300 bar.

• Kiểu kết nối (Connection Thread): Đầu ren vào kết nối với cổ bình thường tuân theo các tiêu chuẩn quốc tế như ren côn. Đầu ra kết nối thiết bị thường sử dụng chuẩn CGA (ví dụ CGA 540 cho oxy công nghiệp) hoặc chuẩn DIN (châu Âu) với kết cấu ren trong hoặc ren ngoài đặc trưng để tránh cắm nhầm các loại khí dễ cháy như Axetylen hay Gas.

• Nhiệt độ làm việc: Thiết bị hoạt động ổn định trong dải nhiệt độ môi trường thông thường, tuy nhiên đối với các điều kiện công nghiệp đặc biệt, vật liệu gioăng đệm bên trong van phải được tùy chỉnh để không bị co ngót hay giòn gãy ở nhiệt độ âm sâu khi xả khí nhanh.

Van Oxy Y Tế Và Van Oxy Công Nghiệp Khác Nhau Thế Nào?

Mặc dù có cùng chức năng cơ bản là đóng ngắt khí, hai dòng van này lại sở hữu những tiêu chuẩn sản xuất và kết cấu hoàn toàn khác biệt:

• Mục đích sử dụng: Van y tế phục vụ trực tiếp cho việc cứu chữa và duy trì sự sống của con người, trong khi van công nghiệp tập trung phục vụ các phản ứng cháy sinh nhiệt để gia công vật liệu.

• Tiêu chuẩn vệ sinh và độ tinh khiết: Van y tế yêu cầu quy trình làm sạch nghiêm ngặt hơn gấp nhiều lần. Toàn bộ các chi tiết bên trong không được phép có bất kỳ một vết sần, cặn kim loại hay màng dầu bôi trơn nào để tránh làm nhiễm bẩn khí thở của bệnh nhân. Van công nghiệp chấp nhận mức dung sai vệ sinh thông thường nhưng ưu tiên độ bền vật lý.

• Kết cấu và chuẩn kết nối: Nhằm ngăn chặn tuyệt đối hiểm họa cắm nhầm bình khí công nghiệp vào hệ thống thở của bệnh viện, hai loại van này thường sử dụng các bước ren hoặc mã kết nối khác nhau (Ví dụ: van y tế thường dùng kiểu kết nối Pin Index hoặc các chuẩn ren đặc thù riêng).

• Chi phí đầu tư: Do phải trải qua nhiều bước kiểm định y tế lâm sàng và quy trình làm sạch khép kín, van bình oxy y tế thường có giá thành cao hơn so với dòng van công nghiệp thông thường.

Kết luận từ chuyên gia: Người sử dụng tuyệt đối không được hoán đổi vị trí hoặc dùng chung hai loại van này với nhau. Việc lựa chọn phải dựa trên đúng mục đích thực tế và các tiêu chuẩn kỹ thuật tương ứng của hệ thống.

Tại Sao Van Bình Oxy Thường Được Làm Bằng Đồng?

Không phải ngẫu nhiên mà đồng thau trở thành vật liệu độc tôn trong ngành chế tạo các loại van khí nén áp lực cao, đặc biệt là khí oxy:

• Khả năng chống ăn mòn tuyệt vời: Đồng thau tạo ra một lớp oxit mỏng tự bảo vệ khi tiếp xúc với môi trường không khí và độ ẩm, giúp lòng van luôn nhẵn mịn, không bị rỉ sét bong tróc làm tắc nghẽn đường khí.

• Độ bền cơ học và tính dẻo dai cao: Đồng thau chịu được áp lực nén rất tốt mà không bị giòn nứt như gang. Tính dẻo của đồng giúp các đường ren được gia công có độ khít cao, bám chặt vào cổ bình khí.

• Tính tương thích và an toàn cao với oxy: Đồng thau có đặc tính chống phát tia lửa lửa điện (Non-sparking) khi chịu va đập cơ học. Khi dòng khí oxy xả ra với tốc độ cao tạo ra ma sát lớn, vật liệu đồng giúp tản nhiệt tốt và không sinh tia lửa do ma sát – yếu tố cốt lõi ngăn ngừa thảm họa cháy nổ bình khí.

• Dễ gia công và bảo trì: Kim loại đồng giúp các máy CNC dễ dàng tạo hình các chi tiết ren siêu mịn với độ chính xác cao, đồng thời chi phí bảo dưỡng định kỳ cũng thấp hơn nhiều so với các vật liệu hợp kim hiếm khác.

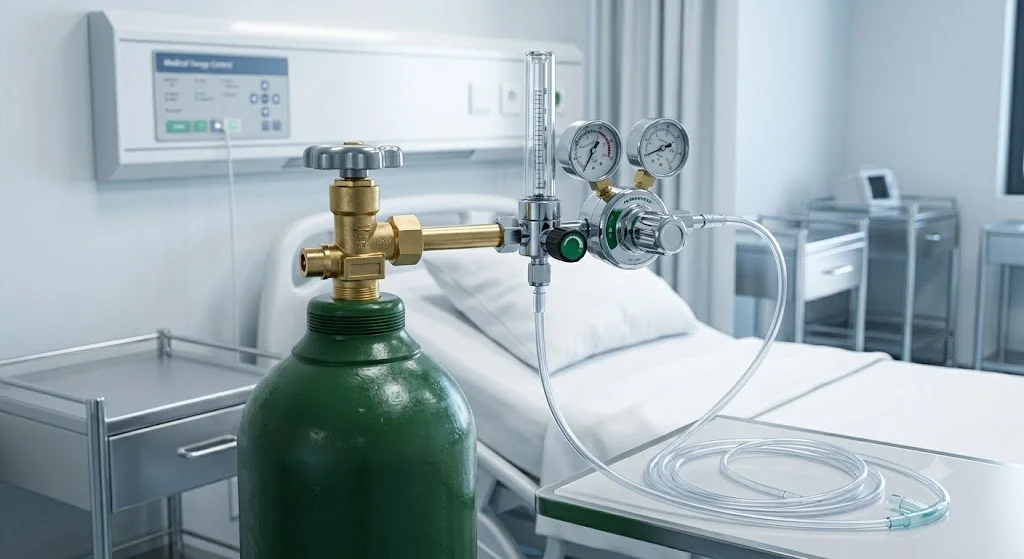

Van Khóa Bình Oxy Được Sử Dụng Trong Những Lĩnh Vực Nào?

Thiết bị này là cầu nối không thể thiếu trong nhiều hoạt động sản xuất và đời sống xã hội:

• Y Tế và Chăm Sóc Sức Khỏe: Lắp đặt trên các bình oxy tại phòng hồi sức cấp cứu bệnh viện, xe cứu thương, các bình khí hóa lỏng trung tâm và bình oxy cá nhân tại gia đình cho người mắc bệnh về đường hô hấp.

• Sản Xuất Công Nghiệp: Sử dụng kết hợp với bình khí Axetylen hoặc Gas trong bộ hàn cắt gió đá (Oxy-Acetylene welding) tại các xưởng cơ khí, đóng tàu, xây dựng công trình thép.

• Phòng Thí Nghiệm và Nghiên Cứu: Ứng dụng trong các thiết bị phân tích mẫu vật, các tủ nuôi cấy vi sinh đòi hỏi dòng khí oxy tinh khiết được kiểm soát lưu lượng cực nhỏ.

• Hệ Thống Khí Kỹ Thuật Tập Trung: Nằm tại các trạm chiết nạp khí, các trung tâm phân phối năng lượng nơi oxy được điều phối từ bồn chứa lớn sang các bình chứa nhỏ hơn.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Bình Oxy

Quy trình vận hành khí áp lực cao luôn đòi hỏi sự cẩn trọng tối đa. Những sai lầm dưới đây có thể phải trả giá bằng cả tài sản và tính mạng:

• Thao tác mở van quá nhanh và đột ngột: Việc xoay mạnh tay vặn làm dòng khí áp suất 150 bar ùa ra ngay lập tức, gây ra hiện tượng sốc áp suất (Pressure Shock) lên đồng hồ điều áp phía sau, làm rách màng kỹ thuật và phá hủy thiết bị đo.

• Sử dụng dầu mỡ bôi trơn gần khu vực van: Đây là sai lầm nguy hiểm nhất. Nhiều người thấy tay vặn bị rít liền dùng dầu máy hoặc mỡ bò để bôi trơn. Oxy nồng độ cao gặp dầu mỡ (chất hữu cơ hydrocacbon) kết hợp với nhiệt lượng sinh ra do ma sát khí sẽ tự động bùng cháy dữ dội gây nổ tung bình khí.

• Không thực hiện kiểm tra rò rỉ khí định kỳ: Việc bỏ qua bước kiểm tra bằng nước xà phòng tại các mối nối ren khiến khí oxy thất thoát liên tục ra phòng kín, làm tăng nồng độ oxy trong không khí và biến căn phòng thành một "quả bom nổ chậm".

• Sử dụng van không đúng tiêu chuẩn hệ thống: Cố tình ép các đầu ren không tương thích vào với nhau bằng băng keo cao su non quá dày sẽ làm trượt ren, gây bật văng đầu van dưới áp lực lớn.

Hướng Dẫn Sử Dụng Van Khóa Bình Oxy An Toàn

Hãy tuân thủ nghiêm ngặt quy trình 6 bước sau đây mỗi khi thao tác vận hành bình khí oxy:

• Bước 1: Tiến hành kiểm tra trực quan toàn bộ tình trạng bên ngoài của van, đảm bảo tay vặn không bị nứt gãy và đầu ren sạch sẽ.

• Bước 2: Tuyệt đối đảm bảo tay người vận hành và các dụng cụ cờ lê, mỏ lết hoàn toàn sạch sẽ, không dính dầu mỡ hay các hóa chất dễ cháy.

• Bước 3: Thực hiện kết nối đồng hồ điều áp hoặc dây dẫn vào cổng ra của van đúng tiêu chuẩn, vặn chặt vừa đủ lực bằng dụng cụ chuyên dụng.

• Bước 4: Mở tay vặn van một cách thật từ từ. Khi kim đồng hồ áp suất bắt đầu nhích lên, dừng lại 1-2 giây rồi mới tiếp tục mở thêm (thông thường chỉ cần mở 1 đến 1.5 vòng tay vặn là đủ lưu lượng).

• Bước 5: Thường xuyên theo dõi chỉ số áp suất trên đồng hồ trong suốt quá trình sử dụng để kịp thời phát hiện các biến động bất thường.

• Bước 6: Xoay tay vặn ngược chiều kim đồng hồ để đóng van hoàn toàn ngay sau khi kết thúc công việc, sau đó xả hết lượng khí dư trong đường ống dẫn ra ngoài.

Để đảm bảo các thiết bị phụ trợ hoạt động đồng bộ và an toàn với van, bạn nên tham khảo thêm các dòng phụ kiện khí nén chính hãng tại đường dẫn của chúng tôi: [chèn link: danh-muc-van-cong-nghiep].

Checklist Trước Khi Mua Van Bình Oxy

Trước khi tiến hành ký duyệt mua sắm thiết bị van thay thế, hãy chắc chắn rằng sản phẩm đáp ứng đầy đủ các tiêu chuẩn an toàn qua checklist sau:

•  Đúng tiêu chuẩn kết nối: Đầu ren vào và ra khớp 100% với vỏ bình và đồng hồ điều áp hiện tại (Chuẩn CGA, DIN...).

•  Đúng áp suất làm việc: Chỉ số áp suất thiết kế của van phù hợp với áp suất nạp của trạm khí (150 bar, 200 bar...).

•  Vật liệu chất lượng cao: Thân van làm bằng đồng thau nguyên chất hoặc đồng mạ Chrome đúc rèn chịu lực tốt.

•  Có chứng nhận kiểm định: Sản phẩm có đầy đủ tem, giấy chứng nhận kiểm định an toàn áp lực của cơ quan chức năng.

•  Nhà cung cấp uy tín: Đơn vị bán hàng có năng lực kỹ thuật và địa chỉ rõ ràng, không mua hàng trôi nổi.

•  Phù hợp mục đích sử dụng: Xác định rõ van phục vụ cho hệ thống y tế thở hay hệ thống công nghiệp hàn cắt.

•  Có chính sách bảo hành: Có cam kết bảo hành lỗi đổi trả từ nhà sản xuất rõ ràng để dự phòng rủi ro kỹ thuật.

Câu Hỏi Thường Gặp Về Van Khóa Bình Oxy

Van khóa bình oxy có thay thế được không?

Hoàn toàn có thể thay thế được. Khi van gặp các sự cố như mòn ren, kẹt trục hoặc hỏng gioăng gây rò rỉ, bạn cần mang bình đến các trung tâm chiết nạp hoặc đơn vị kỹ thuật chuyên nghiệp để xả sạch khí và tiến hành thay thế van mới đúng tiêu chuẩn bằng dụng cụ thủy lực chuyên dụng.

Van bình oxy y tế và công nghiệp có dùng chung được không?

Tuyệt đối không nên dùng chung. Mỗi loại van được sản xuất theo các quy trình vệ sinh và tiêu chuẩn kết nối hoàn toàn khác nhau. Việc dùng van công nghiệp cho y tế có thể gây nhiễm độc khí thở, ngược lại dùng van y tế cho công nghiệp có thể gây mất an toàn do không tương thích hệ thống ren.

Tại sao không được dùng dầu mỡ trên van khóa bình oxy?

Khí oxy nồng độ cao và áp suất lớn có tính oxy hóa cực kỳ mãnh liệt. Khi tiếp xúc với các hydrocacbon có trong dầu mỡ, kết hợp với nhiệt lượng sinh ra do ma sát dòng khí khi mở van, sẽ tạo ra phản ứng hóa học tự kích nổ cực kỳ nguy hiểm mà không cần mồi lửa.

Bao lâu nên kiểm tra định kỳ van bình oxy một lần?

Bạn nên kiểm tra rò rỉ bằng nước xà phòng loãng mỗi lần chuẩn bị mở van sử dụng hoặc sau khi đổi bình khí mới. Đối với tổng thể kết cấu cơ học, van cần được kiểm định chuyên sâu cùng với vỏ bình định kỳ 3 đến 5 năm một lần theo quy định của nhà sản xuất và cơ quan an toàn lao động.

Van bình oxy chịu được áp suất tối đa là bao nhiêu?

Tùy thuộc vào tiêu chuẩn chế tạo, các dòng van thông dụng hiện nay chịu được áp suất làm việc liên tục từ 150 bar đến 200 bar. Một số dòng van cao cấp chuyên dụng có thể chịu được áp suất thử nghiệm lên tới 300 bar hoặc cao hơn.

Kết Luận

Van khóa bình oxy tuy có kích thước rất nhỏ gọn so với tổng thể một bình chứa khí, nhưng vai trò của nó lại mang tính quyết định đến sự an toàn của toàn bộ hệ thống cấp khí. Việc hiểu đúng giá trị kỹ thuật, lựa chọn chính xác chủng loại van và tuân thủ nghiêm ngặt quy trình vận hành không chỉ giúp tối ưu hóa lượng khí sử dụng, ngăn chặn rò rỉ rủi ro mà còn là lá chắn bảo vệ an toàn cho chính bạn và những người xung quanh.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van khóa bình oxy.
