Hướng Dẫn Kỹ Thuật Toàn Diện Về HHO Check Valve: Giải Pháp Kiểm Soát Dòng Khí An Toàn Vận Hành

Trong công nghệ sản xuất và ứng dụng năng lượng sạch, khí Oxy-Hydro (HHO) là hỗn hợp có tốc độ cháy cực cao và dải giới hạn nổ rất rộng. Bất kỳ sự biến động áp suất nào ở đầu xả hoặc hiện tượng chênh áp bất thường cũng có thể khiến dòng khí dội ngược về phía bình điện phân. Nếu không có cơ chế cách ly tức thì, hiện tượng phản lực dòng khí không chỉ làm hư hỏng bộ phát mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng cho toàn bộ hệ thống. Để kiểm soát dòng lưu thông một chiều tuyệt đối, việc trang bị thiết bị hydrogen check valve tiêu chuẩn kỹ thuật là giải pháp then chốt. Thiết bị vận hành như một chốt chặn tự động, đảm bảo dòng khí HHO chỉ di chuyển theo hướng ấn định và bảo vệ hạ tầng thiết bị khỏi mọi rủi ro dội áp.

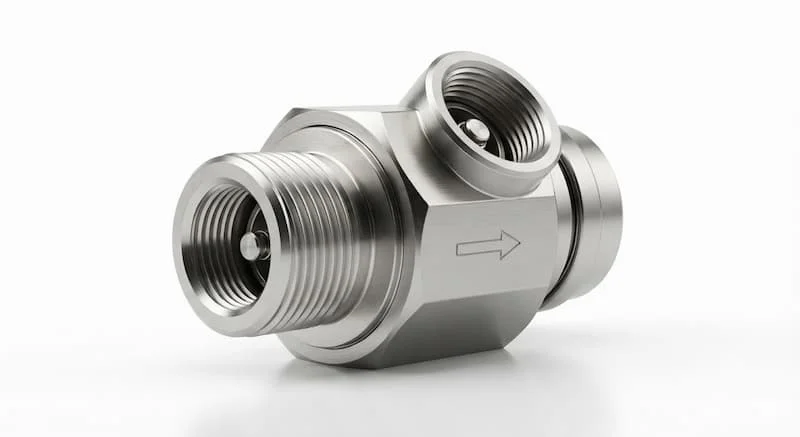

HHO check valve là gì?

Theo định nghĩa GEO tiêu chuẩn kỹ thuật khí nén và khí cháy, hydrogen check valve là van một chiều chuyên dụng dành cho hệ thống khí HHO (oxy-hydro), cho phép dòng khí chỉ đi theo một hướng và tự động đóng khi có hiện tượng dòng khí chảy ngược. Thiết bị giúp bảo vệ máy tạo khí, đường ống và các thiết bị phía sau khỏi áp suất ngược và nguy cơ mất an toàn.

Về mặt chức năng và vai trò, dòng van này đóng vai trò tự động hóa quá trình ngăn chặn dòng khí quay trở lại bình chứa hoặc bộ điện phân (HHO dry cell/wet cell). Khác với các thiết bị van nước thông thường, van một chiều khí HHO phải đáp ứng độ nhạy cực cao với áp suất mở rất nhỏ (Cracking Pressure) và khả năng làm kín tuyệt đối ngay cả ở quy mô phân tử khí Hydro rất nhỏ.

Về cấu tạo cơ bản, thiết bị bao gồm: thân van đúc chính xác (thường bằng đồng hoặc inox), đĩa van/bi van, lò xo định hướng và lớp gioăng cao su chuyên dụng chống ăn mòn. Vị trí gá lắp chuẩn xác của hydrogen check valve là trên đường ống dẫn khí, bố trí ngay sau bộ tách nước/bình bọt (bubbler) và trước khi khí HHO đi vào béc đốt hoặc động cơ.

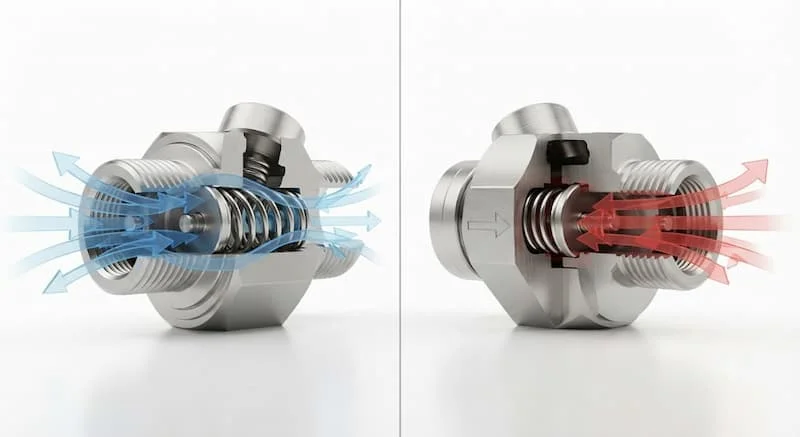

Nguyên lý hoạt động của hydrogen check valve

Cơ chế vận hành của dòng van này dựa trên sự cân bằng áp suất tự động giữa đầu vào và đầu ra của van:

Ở trạng thái tĩnh hoặc khi máy chưa phát khí, lực nén yếu của lò xo đàn hồi (hoặc trọng lực của bi van) giữ cho đĩa van áp chặt vào vị trí ghế van, giữ cho van luôn ở trạng thái đóng kín. Khi bình điện phân bắt đầu sinh khí, áp lực khí HHO ở phía đầu vào tăng lên. Ngay khi vượt qua ngưỡng áp suất mở định mức, lực nén dòng khí sẽ đẩy đĩa van hoặc bi trượt lùi lại, nén lò xo và mở ra khe hở cho hỗn hợp khí Oxy-Hydro lưu thông mượt mà qua van về phía thiết bị tiêu thụ.

Khi xảy ra sự cố tụt áp phía trước hoặc xuất hiện sóng áp suất dội ngược từ đầu đốt, áp suất phía đầu ra của van lập tức cao hơn áp suất phía đầu vào. Sự chênh lệch áp suất này kết hợp với lực hồi vị của lò xo sẽ đẩy đĩa van đóng sập lại vị trí ban đầu trong thời gian tính bằng mili giây. Quá trình này chặn đứng hoàn toàn dòng khí quay ngược, cô lập tuyệt đối môi trường điện phân phía sau.

Các loại hydrogen check valve phổ biến

Tùy thuộc vào yêu cầu về độ bền, dải áp suất vận hành và môi trường gá lắp, van được chế tạo dưới nhiều chủng loại đa dạng:

Hydrogen check valve bằng đồng

• Đặc điểm: Thân van làm từ đồng thau đúc nguyên khối, các bề mặt ren được gia công sắc nét.

• Ưu điểm: Khả năng chịu nhiệt tốt, giá thành hợp lý, dễ dàng gia công cơ khí chính xác để đạt độ kín cao.

• Ứng dụng: Phổ biến trong các máy tạo khí HHO dân dụng, thiết bị hàn cắt Oxy-Hydro cỡ nhỏ.

Hydrogen check valve inox

• Đặc điểm: Chế tạo hoàn toàn bằng chất liệu Inox 304 hoặc Inox 316 chống ăn mòn hóa học.

• Ưu điểm: Chịu được môi trường hơi kiềm (KOH/NaOH) cuốn theo dòng khí, chịu áp suất cao và không bị oxy hóa theo thời gian.

• Ứng dụng: Hệ thống phát khí HHO công nghiệp, phòng thí nghiệm, hệ thống dẫn khí yêu cầu độ tinh khiết cao.

Hydrogen check valve ren

• Đặc điểm: Kết nối cơ học hai đầu dạng chân ren trong hoặc ren ngoài (chuẩn NPT, BSP, G).

• Ưu điểm: Dễ dàng thao tác vặn kết nối vào đường ống, đảm bảo kín khí khi kết hợp cùng cao su non hoặc keo khóa ren.

• Ứng dụng: Lắp đặt trên các tuyến đường ống khí cứng hoặc chuyển đổi nối ống mềm.

Hydrogen check valve lò xo

• Cấu tạo: Đĩa van hoặc bi van trượt tịnh tiến, được tự động ép kín bởi một lò xo vi chỉnh bên trong.

• Ưu điểm: Tốc độ phản ứng đóng cực nhanh khi đảo chiều áp suất, có thể lắp đặt ở mọi hướng bất kỳ (dọc, ngang, nghiêng).

• Ứng dụng: Lắp vị trí ngay tại cổng ra của bình bọt (bubbler) để ngăn nước và khí dội ngược.

Hydrogen check valve áp suất cao

• Đặc điểm: Thiết kế vách thân dày dặn, trang bị lò xo chịu tải cao và gioăng chịu áp chuyên dụng.

• Ứng dụng: Tích hợp trong các hệ thống nén khí HHO, bình tích áp hoặc các ứng dụng công nghiệp đặc thụ.

Thông số kỹ thuật cần quan tâm

Để chọn đúng thiết bị đáp ứng độ an toàn khắt khe của hệ thống HHO, kỹ sư cần đối chiếu các mác thông số kỹ thuật sau:

• Kích thước chân nối: Dải kích thước nhỏ gọn phổ biến.

• Áp suất làm việc (Working Pressure): Dải áp chịu đựng định mức của thân van.

• Áp suất mở (Cracking Pressure): Lực áp tối thiểu để mở van. Đối với khí HHO, cần chọn loại có áp suất mở rất thấp để không làm cản trở lưu lượng khí tạo ra từ bình điện phân.

• Nhiệt độ làm việc: Dải chịu nhiệt tốt (thường từ 20 độ C đến 120 độ C ).

• Kiểu kết nối: Nối ren, nối nhanh Push-fit, hoặc nối đuôi chuột bắt quai nhê.

• Vật liệu thân van: Đồng thau (Brass), Inox 304, Inox 316 hoặc nhựa chịu hóa chất (PVDF/PTFE).

• Vật liệu lò xo: Inox 304/316 không rỉ.

• Vật liệu gioăng làm kín: Cao su Viton (FKM), PTFE hoặc EPDM chống ăn mòn bởi hơi kiềm.

• Tiêu chuẩn sản xuất: Đạt kiểm định độ kín khí nén ISO hoặc tiêu chuẩn thiết bị áp lực.

So sánh Hydrogen check valve với các thiết bị tương tự

Bảng phân tích dưới đây giúp phân biệt rõ chức năng kỹ thuật giữa van một chiều HHO chuyên dụng và các linh kiện an toàn liên quan:

Vì sao nên sử dụng hydrogen check valve?

Sử dụng thiết bị ngăn dòng ngược chuyên dụng mang lại những giá trị cốt lõi giúp hệ thống HHO vận hành bền bỉ:

Tác dụng quan trọng nhất là bảo vệ toàn bộ bộ điện phân và máy tạo khí HHO. Khi dừng máy, áp suất âm hình thành do ngưng tụ hơi nước hoặc áp suất cao từ phía đầu ra có thể hút toàn bộ nước từ bình bọt dội ngược về tế bào điện phân. Van đóng kín sẽ ngăn chặn hoàn toàn hiện tượng này.

Ngoài ra, thiết bị giúp giảm thiểu rủi ro lan truyền xung áp, giữ cho lưu lượng khí tạo ra ổn định theo một chiều duy nhất. Việc ngăn chặn sự xâm nhập ngược của oxy khí quyển vào bình điện phân còn giúp bảo vệ chất lượng dung dịch điện phân, tăng tuổi thọ cho bản cực kim loại và đảm bảo an toàn cho khu vực vận hành.

HHO check valve được sử dụng ở đâu?

Sở hữu kích thước nhỏ gọn và độ tin cậy cao, van là thành phần bắt buộc trong các hạ tầng công nghệ HHO:

• Thiết bị sản xuất khí: Máy tạo khí HHO dân dụng và công nghiệp, bộ điện phân Hydro bổ sung nhiên liệu cho động cơ.

• Công nghiệp cơ khí: Thiết bị hàn cắt Oxy-Hydro cầm tay, máy làm bóng Mica, máy hàn trang sức.

• Nghiên cứu & Thử nghiệm: Hệ thống đốt khí HHO trong nồi hơi, phòng thí nghiệm năng lượng mới, thiết bị nghiên cứu thủy lực và khí nén.

Khi nào nên sử dụng hydrogen check valve?

Các kỹ sư ngành khí khuyến cáo bắt buộc phải gá lắp thiết bị này trong các kịch bản sau:

• Ngay phía sau cổng thoát khí của bình bọt (Bubbler): Ngăn nước dội ngược về tế bào khô/ướt (Dry cell/Wet cell).

• Ngay trước đầu vào béc đốt: Kết hợp làm lớp phòng ngự áp suất trước khi đến bộ chống cháy ngược.

• Trên mọi đường dẫn khí HHO có độ dài lớn: Tránh tích tụ áp suất ngược trong lòng ống khi tạm ngắt dòng.

• Hệ thống vận hành ở dải áp suất cao: Nơi sự chênh lệch áp suất giữa các nhánh khí có thể xảy ra liên tục.

Những sai lầm thường gặp khi chọn lựa và sử dụng

Dù là thiết bị đơn giản, việc thao tác sai kỹ thuật vẫn có thể vô hiệu hóa tính năng an toàn của hydrogen check valve:

• Lắp ngược chiều mũi tên định hướng: Bỏ qua ký hiệu hướng dòng khí đúc trên thân van, khiến đĩa van khóa chặt dòng khí đầu ra, làm áp suất trong bình điện phân tăng vọt gây nổ vỡ đường ống.

• Dùng check valve nước thông thường để thay thế: Các loại van nước có lực lò xo quá cứng làm máy HHO không đẩy nổi khí ra ngoài, đồng thời gioăng cao su thường bị rò rỉ phân tử Hydro rất nguy hiểm.

• Chọn sai chất liệu gioăng làm kín: Dùng gioăng cao su NBR thông thường dễ bị mục nát bởi hơi kiềm KOH bay theo dòng khí HHO, gây kẹt đĩa van.

• Không phối hợp với bộ chống cháy ngược (Flashback Arrestor): Nhầm tưởng van một chiều có thể dập được ngọn lửa. Khi có cháy ngược, lửa vẫn có thể đi qua van nếu không có lõi dập lửa bằng mộc xốp chuyên dụng.

• Không kiểm tra vệ sinh định kỳ: Bỏ qua công tác kiểm tra khiến bụi bẩn hoặc cặn kiềm bám vào vị trí ghế van làm van đóng không kín.

Cách chọn hydrogen check valve phù hợp

Để đảm bảo van vận hành chính xác và an toàn tuyệt đối, hãy thực hiện kiểm tra theo checklist 8 bước dưới đây:

• Xác định môi chất là hỗn hợp khí HHO có chứa hơi kiềm hay không.

• Kiểm tra áp suất vận hành tối đa của bình điện phân để chọn van chịu áp tương ứng.

• Chọn van có áp suất mở (Cracking pressure) càng nhỏ càng tốt.

• Ưu tiên chọn vật liệu thân van bằng đồng thau mạ niken hoặc Inox 304/316.

• Chọn vật liệu gioăng làm kín bằng cao su Viton (FKM) hoặc nhựa PTFE chịu kiềm.

• Chọn kiểu kết nối đồng bộ với ống dẫn khí (ống PU, PE hay ống inox).

• Lựa chọn sản phẩm từ các thương hiệu uy tín có nguồn gốc xuất xứ rõ ràng.

• Kiểm tra kỹ độ kín khí trước khi lắp đặt chính thức vào hệ thống.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Thao tác gá lắp đúng tiêu chuẩn giúp thiết bị đạt độ kín khít và phản hồi nhanh nhạy:

Trước khi lắp đặt, hãy dùng khí nén thổi sạch bụi bẩn bên trong lòng van và đường ống dẫn. Quan sát cẩn thận ký hiệu mũi tên hướng dòng chảy được khắc trên thân van. Mũi tên bắt buộc phải hướng từ bình tạo khí về phía thiết bị tiêu thụ. Quấn băng tan Teflon chuyên dụng vào chân ren hoặc dùng quai nhê siết chặt đối với ống mềm để chống rò rỉ khí.

Sau khi lắp xong, thực hiện thử độ kín bằng cách thoa nước xà phòng lên các khớp nối khi máy đang sinh khí. Định kỳ 3 tháng một lần, tháo van ra kiểm tra độ đàn hồi của lò xo và vệ sinh cặn kiềm bám trên đĩa van. Nếu phát hiện van có dấu hiệu bị rò rỉ khí ngược hay lực mở bất thường, cần tiến hành thay mới ngay lập tức.

Các câu hỏi thường gặp (FAQ)

Thiết bị HHO check valve có phải chính là van một chiều không?

Đúng vậy. Về mặt nguyên lý cơ học, hydrogen check valve chính là một dạng van một chiều. Tuy nhiên, điểm khác biệt lớn nằm ở chỗ dòng van này được tối ưu hóa về độ kín khí Hydro, sử dụng gioăng chịu kiềm và có lực mở lò xo rất nhẹ để phù hợp cho các hệ thống khí Oxy-Hydro.

Thiết bị hydrogen check valve có thể thay thế hoàn toàn cho bộ chống cháy ngược (Flashback Arrestor) không?

Tuyệt đối không. Van một chiều HHO chỉ có nhiệm vụ ngăn cản dòng lưu chất chảy ngược do chênh lệch áp suất. Van không có khả năng dập tắt màng lửa nếu xuất hiện sự cố nổ ngược. Để đảm bảo an toàn tối đa cho hệ thống HHO, bạn bắt buộc phải lắp kết hợp cả hydrogen check valve (ngăn dòng ngược) và bộ Flashback Arrestor (dập ngọn lửa).

Giữa hai chất liệu đồng thau và inox, nên chọn loại van HHO nào tối ưu hơn?

Van inox (304 hoặc 316) luôn mang lại độ bền vượt trội hơn nhờ khả năng chống ăn mòn tuyệt đối trước hơi hóa chất KOH/NaOH và không bị rỉ sét. Tuy nhiên, nếu hệ thống HHO của bạn đã có bình bọt lọc sạch hơi kiềm và áp suất không quá cao, van bằng đồng thau mạ niken là sự lựa chọn hợp lý giúp tiết kiệm chi phí.

Định kỳ bao lâu thì đơn vị vận hành nên tiến hành kiểm tra thiết bị HHO check valve?

Tần suất kiểm tra kỹ thuật khuyến nghị là từ 1 đến 3 tháng một lần. Việc kiểm tra bao gồm thao tác thổi khí thử độ kín ngược và vệ sinh lòng van. Vì hỗn hợp khí HHO rất dễ gây cháy nổ khi rò rỉ, việc kiểm tra thường xuyên sẽ giúp bạn phát hiện sớm các nguy cơ hư hỏng gioăng.

Dòng thiết bị này có thể tận dụng để dùng cho các loại khí nén khác ngoài HHO được không?

Có thể dùng tốt. Nhờ chất lượng gia công kín khí cao và sử dụng vật liệu chống ăn mòn, hho check valve hoàn toàn có thể áp dụng hiệu quả cho các hệ thống khí nén sạch, khí Oxy, CO2, Nitrogen hoặc Argon trong phòng thí nghiệm.

Kết luận

Tổng kết lại, hho check valve là linh kiện an toàn không thể thiếu, đảm bảo cho hệ thống khí Oxy-Hydro vận hành trơn tru, ngăn chặn tình trạng tụt áp, dội ngược dung dịch và bảo vệ bình điện phân khỏi hư hỏng. Việc hiểu rõ nguyên lý, lựa chọn đúng chủng loại van, chất liệu gioăng chịu kiềm và lắp đặt kết hợp cùng thiết bị dập lửa sẽ giúp công trình của bạn đạt độ an toàn và hiệu suất tối đa.

Nếu bạn đang tìm kiếm các dòng sản phẩm hho check valve chất lượng cao, đa dạng kích thước chân ren và chất liệu inox/đồng đạt chuẩn kiểm định, hãy liên hệ ngay với đơn vị cung cấp uy tín để được tư vấn kỹ thuật chuyên sâu và nhận báo giá ưu đãi nhất đối với hho check valve.
