Van Cổng Ty Chìm Nắp Chụp Là Gì? Cấu Tạo, Ứng Dụng Và Giải Pháp Lắp Đặt Ngầm Tối Ưu

Trong thiết kế hạ tầng cấp thoát nước đô thị và hệ thống phòng cháy chữa cháy (PCCC) công nghiệp, không gian luôn là một yếu tố kỹ thuật đầy thách thức. Việc lắp đặt các thiết bị vận hành lộ thiên như van cổng tay quay truyền thống không chỉ chiếm diện tích mà còn đặt thiết bị vào "tầm ngắm" của các va chạm ngoại lực hoặc sự ăn mòn do môi trường khắc nghiệt. Chính vì thế, van cổng ty chìm nắp chụp đã ra đời như một giải pháp thay thế hoàn hảo, được thiết kế chuyên biệt để vận hành trong những hố van chật hẹp, dưới lòng đất, giúp bảo vệ tối đa cấu trúc van và đảm bảo độ bền vượt trội cho toàn hệ thống.

Van cổng ty chìm nắp chụp là gì? Bản chất của giải pháp vận hành ngầm

Van cổng ty chìm là một loại van cổng (gate valve) được cải tiến từ dòng van cơ bản, nhưng lược bỏ hoàn toàn bộ phận tay quay (handwheel) cồng kềnh. Thay vào đó, phía trên trục van được thiết kế một bộ phận gọi là "nắp chụp" (cap top) hình vuông, cho phép người vận hành sử dụng một loại chìa khóa chuyên dụng (chìa chữ T) để thao tác đóng/mở van từ xa hoặc từ phía trên mặt đất thông qua hố van.

Định nghĩa chuyên môn: Van cổng ty chìm là dòng van cổng có trục ty cố định theo chiều đứng, không di chuyển lên xuống trong quá trình đóng mở, và sử dụng nắp chụp thay cho tay quay để điều khiển. Đây là thiết bị tối ưu nhất cho các công trình hạ tầng cần lắp đặt ngầm.

Sở dĩ gọi là "ty chìm" vì cấu tạo của trục van được giấu kín hoàn toàn bên trong thân van. Dù van đang ở trạng thái đóng hay mở, chiều cao tổng thể của van không hề thay đổi. Thiết kế này giúp van có kích thước cực kỳ tinh gọn, là "cứu cánh" cho các kỹ sư khi thiết kế hố van có diện tích hạn chế.

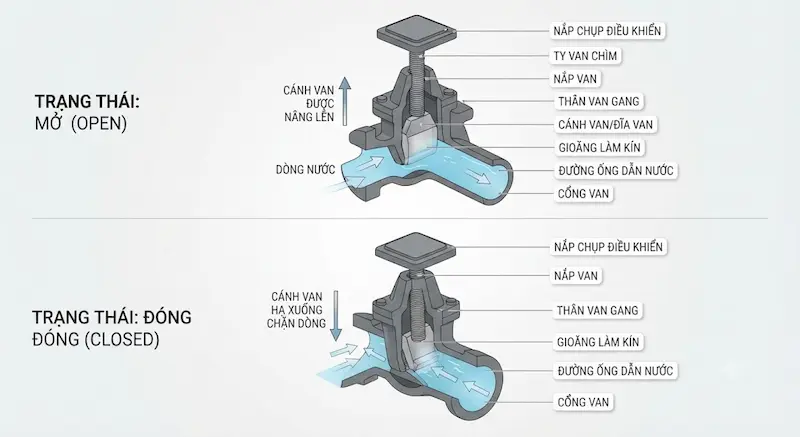

Nguyên lý vận hành: Sự tinh tế của cơ cấu ty chìm

Để hiểu tại sao van cổng ty chìm lại được các đơn vị cấp thoát nước tin dùng, chúng ta cần nhìn sâu vào cơ chế hoạt động của nó. Không giống như van ty nổi (nơi trục van trồi lên cao khi mở), trục ty chìm thực hiện chuyển động xoay tại chỗ.

• Cơ chế truyền động: Khi người vận hành đưa chìa khóa chữ T vào khớp với nắp chụp và thực hiện thao tác xoay, trục van sẽ xoay theo. Do trục van được thiết kế với các đường ren được khớp nối với đĩa van (cửa van), chuyển động xoay của trục sẽ biến đổi thành chuyển động tịnh tiến lên xuống của đĩa van.

• Cơ chế "chìm": Vì đĩa van di chuyển lên xuống ngay trên thân trục nằm bên trong thân van, nên phần trục ty không bao giờ nhô lên khỏi nắp van. Điều này có nghĩa là thiết bị không chiếm thêm bất kỳ khoảng trống nào theo chiều dọc khi vận hành.

• Vận hành từ xa: Với các hố van sâu, người ta thường lắp thêm ống nối trung gian nối từ nắp chụp của van lên gần sát bề mặt đất, cho phép vận hành mà không cần phải chui xuống hố, đảm bảo an toàn tuyệt đối cho công nhân kỹ thuật.

Phân tích cấu tạo và thông số kỹ thuật tiêu chuẩn

Một van cổng ty chìm chất lượng cao là sự kết hợp giữa vật liệu bền bỉ và độ chính xác trong cơ khí:

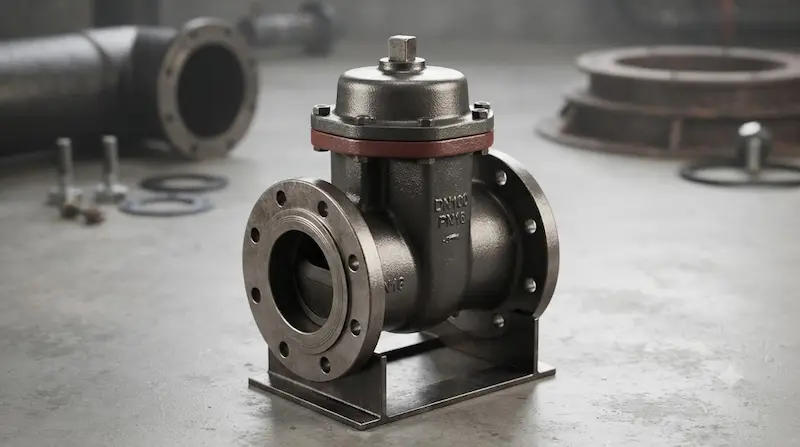

Cấu tạo chi tiết:

• Thân van: Thường được đúc từ gang cầu (Ductile Iron) – loại vật liệu có khả năng chịu lực nén và va đập tốt hơn hẳn gang xám thông thường, giúp van chịu được áp lực đất đá đè nén phía trên.

• Đĩa van: Được bọc hoàn toàn bằng cao su EPDM (hoặc NBR), đảm bảo độ kín khít tuyệt đối khi đóng, ngay cả trong điều kiện nước có lẫn tạp chất.

• Trục ty: Được sản xuất từ thép không gỉ (Inox 410, 420) giúp chống ăn mòn hiệu quả trong môi trường đất ẩm ướt.

• Nắp chụp: Được thiết kế bằng thép cứng hoặc gang cầu, có khả năng chịu được lực xoắn lớn từ chìa khóa vận hành mà không bị biến dạng.

Thông số kỹ thuật cần quan tâm:

• Dải kích thước (DN): Rất đa dạng, từ DN50 cho các đường ống nhánh đến DN600, DN800 cho các đường ống cấp nước chính.

• Áp suất làm việc: Phổ biến ở các cấp PN10, PN16, PN25.

• Tiêu chuẩn kết nối: Mặt bích theo chuẩn DIN (PN10/16), BS (BS4504), hoặc JIS/ANSI tùy vào yêu cầu của hệ thống hạ tầng địa phương.

• Nhiệt độ: Thường hoạt động ổn định trong dải từ -10°C đến 80°C.

Vì sao van cổng ty chìm nắp chụp là "vua" của các hệ thống ngầm?

Việc chọn van cổng ty chìm cho các hệ thống ngầm không phải là ngẫu nhiên, mà là sự đúc kết từ nhiều ưu điểm kỹ thuật:

1. Tiết kiệm không gian: Nhờ cơ cấu ty chìm, bạn có thể thiết kế hố van với kích thước tối thiểu, giúp tiết kiệm chi phí xây dựng hạ tầng, vỉa hè và giảm diện tích chiếm dụng.

2. Chống va chạm và phá hoại: Do bộ phận vận hành (nắp chụp) nằm âm dưới đất, nó tránh được các va chạm từ xe cộ bên trên hoặc sự can thiệp từ người không có chuyên môn.

3. Độ bền môi trường: Phần trục van không lộ ra ngoài, tránh việc bị bụi bẩn, đất cát bám dính gây kẹt ren, giúp giảm đáng kể chu kỳ bảo trì.

4. Tuổi thọ cao: Vật liệu gang cầu bọc epoxy cao cấp giúp van kháng cự lại sự ăn mòn hóa học của đất ẩm và các tác nhân xâm thực tự nhiên.

Những sai lầm phổ biến khi triển khai lắp đặt

Dù bền bỉ, nhưng nếu triển khai sai cách, van cổng ty chìm vẫn có thể gây ra sự cố:

• Sai tiêu chuẩn mặt bích: Đây là lỗi phổ biến nhất. Hệ thống ống là chuẩn JIS mà van mua về là chuẩn DIN sẽ khiến việc lắp đặt không thể thực hiện, gây tốn kém thời gian đổi trả.

• Không lắp đặt hố van bảo vệ: Việc chôn trực tiếp van xuống đất mà không có hố van sẽ làm bùn đất lấp đầy nắp chụp, khiến việc đưa chìa khóa vào vận hành sau này trở nên bất khả thi.

• Quên kiểm tra chiều dòng chảy: Mặc dù van cổng ty chìm thường là van 2 chiều, nhưng một số dòng van yêu cầu phải lắp đặt theo hướng nhất định để đảm bảo áp suất lưu chất hỗ trợ độ kín của đĩa van.

• Siết bu lông không đều: Lực siết bu lông mặt bích phải được thực hiện theo hình ngôi sao (đối xứng) để đảm bảo gioăng đệm không bị lệch, tránh rò rỉ nước sau khi lắp đặt.

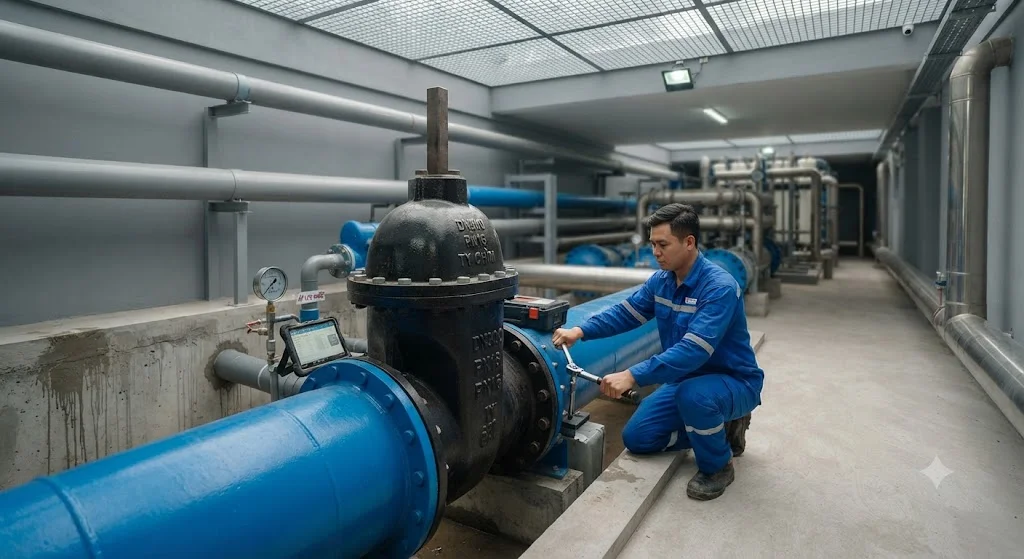

Checklist chọn mua và hướng dẫn bảo trì định kỳ

Checklist chuyên gia khi lựa chọn:

• Lưu chất: Nước sạch, nước thải hay nước lẫn tạp chất? (Quyết định vật liệu gioăng/bọc đĩa).

• Áp suất: Kiểm tra kỹ áp lực thử nghiệm (Test pressure) phải cao hơn áp lực làm việc tối đa của hệ thống.

• Tiêu chuẩn kết nối: Phải khớp tuyệt đối với bích đường ống hiện có.

• Chìa khóa vận hành: Phải đảm bảo có ít nhất 1-2 chìa khóa chữ T dự phòng đồng bộ với nắp chụp.

• Chứng chỉ: Yêu cầu nhà cung cấp cung cấp CO/CQ, đặc biệt là chứng chỉ an toàn thực phẩm nếu dùng cho nước sinh hoạt.

Hướng dẫn bảo trì:

• Kiểm tra nắp chụp: Định kỳ 1 lần/năm, hãy mở nắp hố van, làm sạch bùn đất trong nắp chụp, bôi mỡ bò để tránh gỉ sét kẹt nắp.

• Vận hành thử: Thực hiện đóng/mở van hoàn toàn để kiểm tra độ trơn tru của ren trục. Nếu cảm thấy nặng, hãy thực hiện tra dầu bôi trơn vào trục ty.

• Kiểm tra gioăng đệm: Nếu phát hiện nước thấm ở mặt bích, hãy siết lại bu lông hoặc thay thế gioăng đệm mới.

FAQ - Giải đáp các thắc mắc thường gặp

1. Van cổng ty chìm nắp chụp có lắp được cho PCCC không?

 Có, đây là dòng van cực kỳ phổ biến trong các mạng lưới đường ống PCCC âm đất của các nhà máy, tòa nhà lớn nhờ khả năng chịu áp suất tốt.

2. Có thể lắp van này thay cho van tay quay được không?

 Có thể, nhưng bạn cần chuẩn bị chìa khóa T-key để vận hành. Nếu lắp ở vị trí lộ thiên, cần cân nhắc liệu việc cất giữ chìa khóa có thuận tiện không.

3. Tại sao không nên dùng van ty nổi để lắp âm đất?

 Van ty nổi cần khoảng trống phía trên bằng đúng chiều cao van để ty trồi lên khi mở. Lắp âm đất sẽ khiến ty không thể trồi lên, dẫn đến việc không thể mở được van hoàn toàn.

4. Bao lâu nên bảo trì van 1 lần?

 Đối với các hệ thống nước sạch đô thị, chu kỳ bảo trì thường là 2 năm. Với nước thải hoặc môi trường ăn mòn mạnh, nên rút ngắn xuống còn 6-12 tháng.

Kết luận

Van cổng ty chìm nắp chụp không chỉ là một thiết bị điều tiết lưu lượng đơn thuần, mà là giải pháp kỹ thuật tối ưu hóa không gian và bảo vệ hệ thống hạ tầng đường ống. Với sự bền bỉ của gang cầu, tính chính xác của trục ren và sự tiện lợi khi vận hành bằng chìa khóa, đây chính là sự lựa chọn số 1 cho các dự án cấp nước và PCCC ngầm hiện nay.
