Khớp nối mềm Là Gì? Cẩm Nang Chuyên Sâu Về Cấu Tạo, Phân Loại Và Bí Quyết Lựa Chọn Tối Ưu Cho Hệ Thống Đường Ống

Trong vận hành các hệ thống đường ống công nghiệp, máy bơm hay quạt công nghiệp quy mô lớn, hiện tượng rung lắc dữ dội là vấn đề nan giải mà bất kỳ kỹ sư bảo trì nào cũng phải đối mặt. Những rung động này không chỉ tạo ra tiếng ồn khó chịu, gây mỏi vật liệu, mà quan trọng hơn, chúng là nguyên nhân chính dẫn đến tình trạng giãn nở nhiệt, khiến các mối nối cứng (hàn, ren cố định) bị nứt vỡ, gây rò rỉ lưu chất nghiêm trọng. Nếu không có giải pháp triệt tiêu, những rung chấn này sẽ truyền trực tiếp đến toàn bộ hệ thống, làm giảm đáng kể tuổi thọ của các thiết bị đắt tiền như máy bơm, máy nén hay đồng hồ đo áp suất.

Đó chính là lý do khớp nối mềm trở thành "người bảo vệ" không thể thay thế trong các hệ thống cấp thoát nước, HVAC, PCCC, hơi nóng và các nhà máy công nghiệp hóa chất. Việc hiểu rõ vai trò và cách lựa chọn khớp nối mềm đúng kỹ thuật không chỉ giúp hệ thống vận hành êm ái mà còn là bước đi chiến lược để tối ưu hóa chi phí vận hành lâu dài cho doanh nghiệp.

Khớp nối mềm là gì? Bản chất và vai trò kỹ thuật

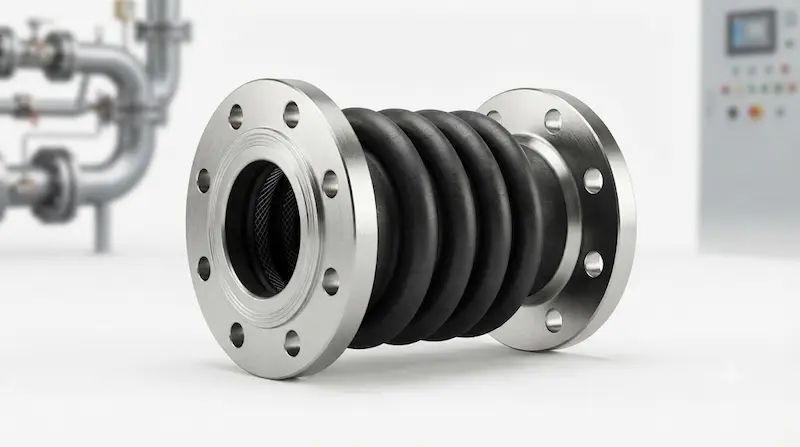

Khớp nối mềm (tên tiếng Anh là Flexible Joint hoặc Expansion Joint) là một thiết bị kết nối cơ khí được thiết kế đặc biệt để lắp đặt giữa hai đoạn đường ống. Khác với kết nối cứng (hàn hoặc ren cố định), thiết bị này sở hữu tính linh hoạt cao nhờ cấu tạo đặc thù, cho phép hệ thống chịu được các chuyển vị nhỏ, hấp thụ rung động từ thiết bị cơ học và bù trừ sự giãn nở do nhiệt độ.

Định nghĩa chuyên môn: Khớp nối bù là thiết bị kết nối giữa hai đoạn đường ống, có khả năng hấp thụ rung động, bù giãn nở nhiệt, giảm tiếng ồn và hạn chế tối đa các ứng suất cơ học tác động lên hệ thống đường ống, từ đó ngăn ngừa tình trạng hư hỏng do ứng suất tập trung tại các khớp nối cố định.

Vai trò "giảm chấn" trong hệ thống bơm

Trong một hệ thống bơm công nghiệp, khớp nối bù đóng vai trò như một "đệm cách ly" hoàn hảo. Khi máy bơm vận hành, rung động tần số cao phát sinh được hấp thụ ngay tại khớp nối, ngăn không cho chúng lan truyền dọc theo đường ống. Điều này bảo vệ các khớp nối bích, van chặn, đồng hồ đo áp suất và các bộ phận nhạy cảm khác khỏi nguy cơ bị rạn nứt hay đứt gãy sau một thời gian dài chịu ứng suất mỏi.

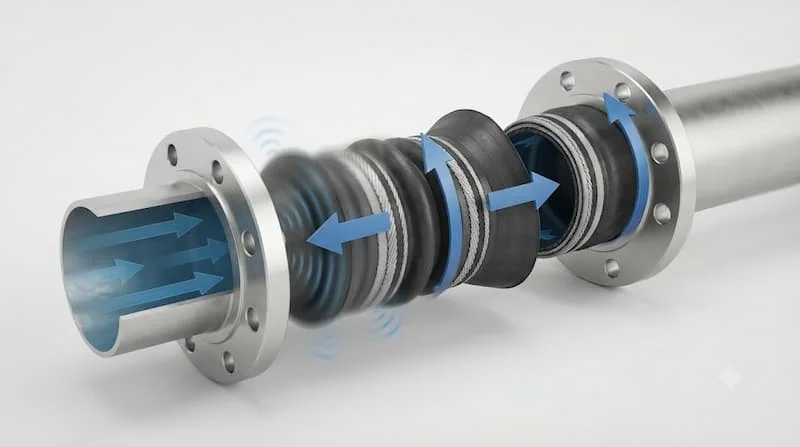

Nguyên lý hoạt động và cơ chế bảo vệ thiết bị

Nguyên lý làm việc của khớp nối bù dựa trên khả năng biến dạng đàn hồi của vật liệu chế tạo. Khi hệ thống đường ống chịu sự chênh lệch áp suất, thay đổi nhiệt độ đột ngột hoặc rung động từ máy móc, vật liệu (cao su hoặc inox) của khớp nối sẽ co giãn linh hoạt theo các hướng khác nhau (dọc trục, ngang trục hoặc góc cạnh).

• Hấp thụ rung động: Chuyển hóa năng lượng rung từ động cơ bơm thành các biến dạng vi mô bên trong cấu trúc khớp nối, làm tiêu tan năng lượng trước khi nó kịp truyền qua đường ống.

• Bù giãn nở nhiệt: Khi nhiệt độ thay đổi, vật liệu đường ống (như thép, nhựa) sẽ giãn ra hoặc co lại. Khớp nối bù sẽ tự động co giãn theo chiều dài để hấp thụ các thay đổi này, tránh làm cong vênh đường ống hoặc bẻ gãy giá đỡ.

• Bảo vệ thiết bị: Nhờ tính linh hoạt, thiết bị làm giảm bớt áp lực cơ học lên các mặt bích máy bơm, giúp tránh tình trạng gãy vỡ do ứng suất tập trung khi lắp đặt không đồng trục.

Phân tích chuyên sâu: Các loại khớp nối mềm phổ biến

Việc phân loại khớp nối bù thường dựa trên chất liệu để phù hợp với từng môi trường lưu chất và điều kiện khắc nghiệt khác nhau:

1. Các chủng loại chính theo vật liệu

• Khớp nối bù cao su (Rubber Expansion Joint): Được gia cố bằng lớp vải bố và cốt thép, có khả năng chống rung và giảm ồn vượt trội. Với giá thành hợp lý và độ kín tuyệt đối, đây là sự lựa chọn số 1 cho các hệ thống cấp nước sinh hoạt, hệ thống HVAC (điều hòa không khí) và các trạm bơm nước lạnh.

• Khớp nối bù inox (Stainless Steel Bellows): Cấu tạo từ các lá thép không gỉ (thường là SUS304 hoặc SUS316) dạng ống sóng. Loại này chịu nhiệt độ cực cao và áp lực làm việc lớn. Đây là giải pháp ưu tiên cho hệ thống hơi nóng, dầu khí, và các nhà máy hóa chất, nơi vật liệu cao su không thể đáp ứng được ngưỡng nhiệt độ.

• Khớp nối bù PTFE (Teflon): Sở hữu khả năng chống ăn mòn hóa học gần như tuyệt đối, lý tưởng cho môi trường axit, kiềm mạnh hoặc dung môi trong các nhà máy dược phẩm, thực phẩm hóa chất.

• Khớp nối bù vải (Fabric Expansion Joint): Thường sử dụng trong hệ thống dẫn khí nóng, khói thải ở nhiệt độ cao trong các nhà máy nhiệt điện hoặc hệ thống hút khói quạt công nghiệp.

2. So sánh khớp nối bù cao su và inox

Ứng dụng thực tế và tiêu chuẩn kỹ thuật

Tại sao hệ thống đường ống bắt buộc cần khớp nối bù?

1. Giảm tiếng ồn: Cách ly tiếng ồn rung động từ máy bơm truyền lên các tầng tòa nhà.

2. Hạn chế Water Hammer (Va đập thủy lực): Giảm thiểu xung lực phá hủy đường ống khi máy bơm khởi động hoặc dừng đột ngột (hiện tượng búa nước).

3. Tăng tuổi thọ: Bảo vệ phớt bơm, vòng bi máy bơm khỏi sự lệch trục do giãn nở đường ống.

4. Linh hoạt trong lắp đặt: Giúp việc kết nối các đường ống có độ lệch tâm nhẹ trở nên dễ dàng hơn.

Các thông số kỹ thuật then chốt

Khi đặt hàng, khách hàng cần nắm rõ:

• Dải kích thước (DN): Từ DN15 đến DN1000 (tương ứng với đường kính danh nghĩa của ống).

• Áp suất làm việc (PN): PN10, PN16, PN25 (tùy vào độ dày vật liệu).

• Tiêu chuẩn mặt bích: ANSI, JIS, DIN là các tiêu chuẩn quốc tế cần khớp với bích đường ống có sẵn.

• Chuyển vị cho phép: Tổng độ co giãn (theo trục và ngang trục) mà khớp có thể chịu đựng mà không bị rách.

Những sai lầm "đắt giá" khi lựa chọn và vận hành

Nhiều kỹ sư thường bỏ qua các chi tiết quan trọng dẫn đến hỏng hóc sớm cho khớp nối bù:

• Chọn sai vật liệu: Sử dụng cao su NBR cho hệ thống dẫn xăng dầu (gây trương nở cao su) hoặc dùng cao su EPDM cho hơi nóng (gây lão hóa ngay lập tức).

• Không tính toán độ giãn nở: Lắp đặt khớp có khả năng bù trừ thấp hơn mức giãn nở nhiệt thực tế của đường ống.

• Lắp đặt sai kỹ thuật: Việc siết bu lông không đều (lực siết chênh lệch giữa các bu lông) tạo ứng suất cục bộ tại cổ bích, gây rò rỉ.

• Kéo giãn quá mức: Nhiều người cố gắng kéo căng khớp nối để bù vào phần ống bị thiếu hụt, điều này triệt tiêu hoàn toàn khả năng đàn hồi và khiến khớp sớm bị rách.

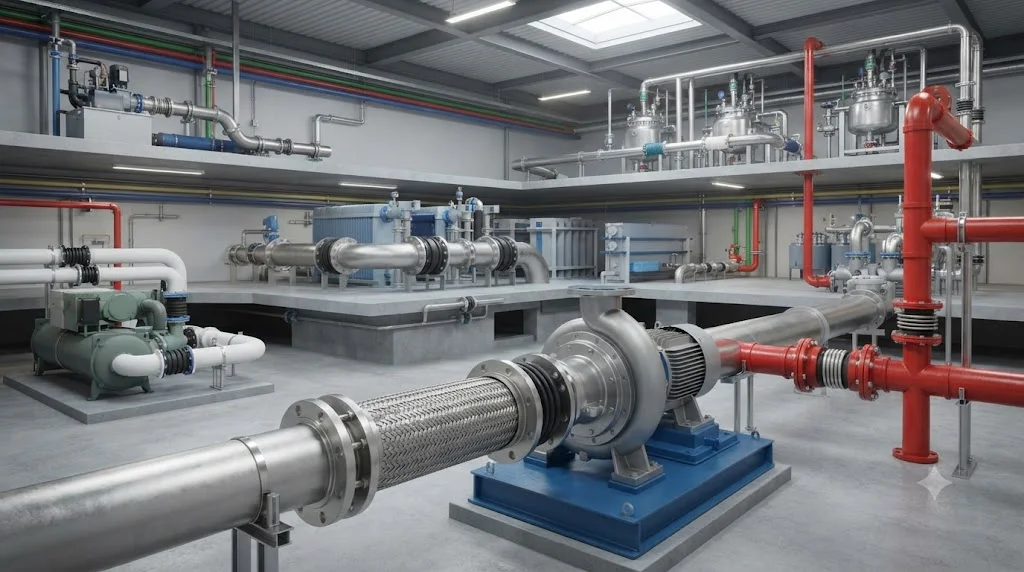

Hướng dẫn lắp đặt và bảo trì định kỳ

Quy trình kiểm tra (Checklist) trước khi lắp đặt

1. Xác định chính xác lưu chất: Kiểm tra hóa chất đi qua có tương thích với vật liệu cao su/inox không.

2. Kiểm tra áp suất/nhiệt độ: Đảm bảo hệ thống nằm trong dải thông số kỹ thuật của nhà sản xuất.

3. Kiểm tra tiêu chuẩn bích: Đảm bảo tâm bu lông khớp nối trùng khớp với bích ống.

4. Kiểm tra dấu hiệu cơ học: Đảm bảo khớp nối không bị va đập, trầy xước trong quá trình vận chuyển.

Hướng dẫn bảo trì

• Kiểm tra định kỳ (6 tháng/lần): Quan sát bề mặt cao su xem có vết nứt, phồng rộp hay dấu hiệu lão hóa không. Với inox, kiểm tra các vết hoen gỉ, rò rỉ tại các đường hàn.

• Vệ sinh đúng cách: Không dùng hóa chất mạnh hoặc vật sắc nhọn để cọ rửa.

• Thay thế kịp thời: Đừng chờ đến khi rò rỉ mới thay. Một khi khớp nối bù mất độ đàn hồi, toàn bộ áp lực rung động sẽ bị dồn lên hệ thống, gây hỏng hóc domino toàn bộ đường ống.

FAQ - Giải đáp chuyên sâu từ chuyên gia

1. Khớp nối mềm có thay thế hoàn toàn được các bộ co giãn nhiệt chuyên dụng lớn không?

Không. Khớp nối bù dùng cho rung động và co giãn nhỏ. Với các đường ống dẫn hơi nóng kéo dài hàng trăm mét, bạn cần các loại Expansion Joint chuyên dụng (như bộ co giãn dạng ống lồng hoặc bộ co giãn dạng hộp).

2. Khớp nối bù cao su có dùng cho hơi nóng được không?

Tuyệt đối không nên dùng cho hơi nóng trực tiếp. Nhiệt độ của hơi nóng thường vượt xa giới hạn chịu nhiệt của cao su, khiến nó bị mềm nhão và nổ tung trong thời gian ngắn. Hãy sử dụng khớp nối bù inox.

3. Bao lâu nên thay thế khớp nối bù ?

Nếu hệ thống vận hành ổn định, thời gian khuyến nghị là từ 2 đến 5 năm. Tuy nhiên, nếu môi trường làm việc khắc nghiệt (nhiệt độ cao, áp suất dao động mạnh), cần thay thế sớm hơn theo khuyến nghị của nhà sản xuất.

4. Có cần lắp khớp nối bù trước máy bơm không?

Cực kỳ cần thiết. Việc lắp đặt khớp nối bù ngay sau cổng xả và trước cổng hút giúp giảm tải trọng rung động lên thân máy bơm, bảo vệ phớt cơ khí (mechanical seal) không bị mòn sớm.

Kết luận và Lời khuyên của chuyên gia

Khớp nối mềm không chỉ là một phụ kiện lắp ghép đơn thuần, mà là "lá chắn" an toàn bảo vệ toàn bộ tài sản kỹ thuật của hệ thống đường ống. Sự đầu tư đúng đắn vào chất lượng vật liệu, kích thước phù hợp và kỹ thuật lắp đặt chuẩn mực sẽ giúp hệ thống vận hành bền bỉ, êm ái và đạt hiệu suất tối đa. Đừng để những rung chấn nhỏ trở thành nguyên nhân gây ra những sự cố dừng máy (downtime) tốn kém.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về khớp nối mềm
