Van Hơi Chữ Ngã: Giải Pháp Quản Trị Nhiệt Năng Vượt Trội Cho Đường Ống Công Nghiệp

Trong kết cấu kỹ thuật của các phân xưởng năng lượng, đặc điểm môi trường hơi nóng luôn là bài toán hóc búa đối với các kỹ sư vận hành. Dòng hơi bão hòa hoặc hơi quá nhiệt di chuyển luân hồi với vận tốc cực lớn, mang theo năng lượng nhiệt khổng lồ và áp lực phá hủy dồn nén liên tục lên các thành vách cơ khí. Thực tế này đòi hỏi toàn bộ các linh kiện kiểm soát trên đường ống phải đáp ứng những yêu cầu nghiêm ngặt về khả năng chịu nhiệt và chịu áp suất ở mức tối cao để không bị biến dạng cơ lý theo thời gian.

Khi đối chiếu vào sơ đồ vận hành, những hạn chế của một số loại van thông thường như van nước hay van khí nén dải phổ thông lộ rõ một cách khốc liệt. Các dòng van này thường sử dụng đệm bít cao su chịu nhiệt thấp, sẽ nhanh chóng bị thiêu rụi hoặc xé rách dưới tác động xói mòn của dòng hơi cao tốc, gây rò rỉ hơi sống và bục nổ hệ thống. Để giải quyết triệt để nguy cơ kỹ thuật này, việc ứng dụng thiết bị steam globe valve đã trở thành giải pháp phổ biến trong công nghiệp, đóng vai trò chốt chặn điều tiết năng lượng dẻo dai tại mọi nhà máy hiện đại.

Van Hơi Chữ Ngã Là Gì?

Định nghĩa bản chất kỹ thuật từ chuyên gia cơ điện

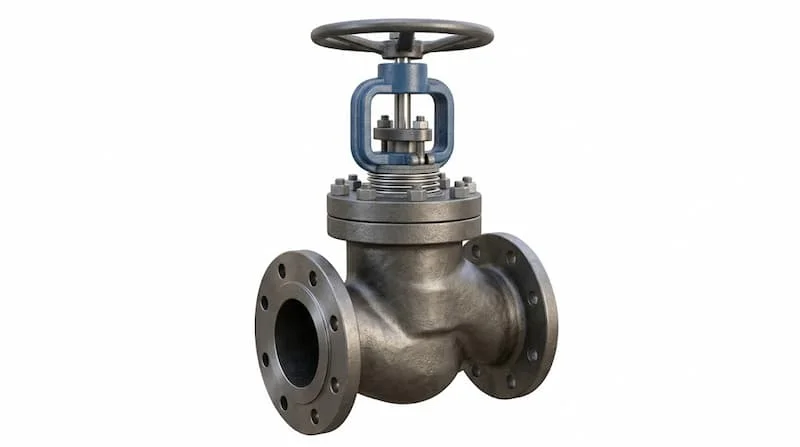

Để định hình một cách trực quan, steam globe valve là gì? Đây thực chất là một phân nhóm đặc thù của dòng van cầu hơi có thân van được đúc uốn lượn theo cấu trúc dạng chữ ngã đặc trưng (Y hoặc Globe Pattern). Thiết kế hình học này không phải ngẫu nhiên mà được tính toán động lực học lưu chất chuyên sâu, chuyên dùng để thực hiện nhiệm vụ đóng mở dứt khoát và tinh chỉnh điều tiết dòng hơi nóng trong hệ thống công nghiệp mà không làm tổn hại đến các cấu kiện bít kín nội tại.

Bốn đặc điểm nhận biết cấu trúc thực tế

Người vận hành có thể dễ dàng nhận dạng dòng van công nghiệp hơi nóng này thông qua bốn chi tiết thiết kế ngoại quan:

• Thân van dạng nghiêng: Vỏ ngoài uốn cong mềm mại mô phỏng ký tự chữ ngã, giúp tối ưu dòng chảy thủy lực bên trong.

• Tay quay điều khiển phía trên: Vô lăng cơ học lắp trên đỉnh trục, cho phép điều khiển hành trình tịnh tiến một cách mịn màng.

• Đường đi dòng hơi tối ưu: Hành lang truyền dẫn uốn lượn nhẹ giúp dòng môi chất đi qua êm ái, hạn chế tối đa va đập.

• Chịu nhiệt độ và áp suất cao: Toàn bộ phôi đúc có độ dày thành vượt trội, thích ứng hoàn hảo với các mạng nhiệt trung và cao áp.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Hơi Chữ Ngã

Chi tiết cấu tạo cơ khí chịu tải nhiệt dẻo dai

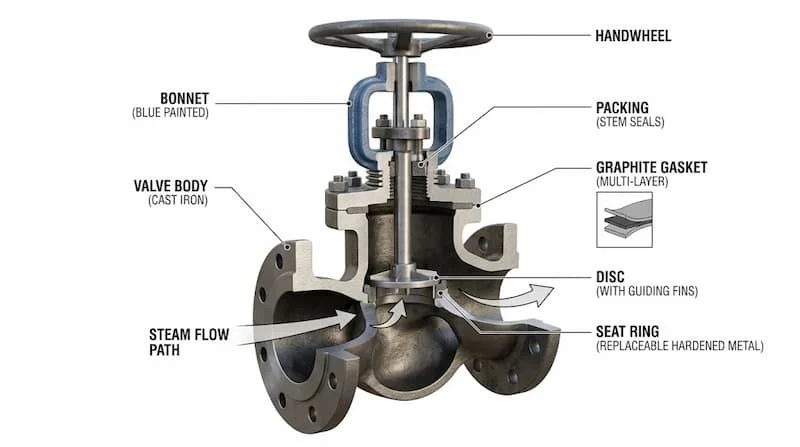

Một bộ cấu tạo steam globe valve hoàn chỉnh được tạo dựng từ bốn nhóm linh kiện cơ khí cao cấp liên kết đồng bộ:

• Thân van: Phần vỏ chịu tải tĩnh và tải động chính của thiết bị, được đúc nguyên khối bền bỉ từ các dòng vật liệu như gang cầu chống va đập, thép đúc chịu áp lực hoặc inox chống oxy hóa.

• Đĩa van: Cấu kiện hình nón hoặc hình côn trực tiếp chặn dòng chảy, làm từ các mác kim loại chịu nhiệt tinh luyện có độ cứng bề mặt siêu cao.

• Ty van: Trục dẫn động kết nối đĩa van với tay quay, chế tạo bằng thép không gỉ cường độ cao, chống cong vênh khi chịu lực siết nén.

• Bộ phận làm kín cổ van: Sử dụng các vòng bít tết bện từ graphite chịu nhiệt dẻo dai hoặc đệm kim loại, tạo rào cản ngăn dòng hơi xì ra môi trường.

Nguyên lý vận hành tinh chỉnh dòng nhiệt lượng

Cơ chế chuyển động của dòng van hơi nhiệt độ cao này dựa trên chuyển động tịnh tiến hướng trục. Khi người đi ca xoay tay quay theo chiều kim đồng hồ, lực momen xoắn truyền qua ren trục làm dịch chuyển ty van đi xuống, ép chặt đĩa van kim loại vào tòa van để chặn đứng dòng lưu chất.

Ngược lại, khi xoay ngược vô lăng, đĩa van nâng lên hoặc hạ xuống tạo ra một khoảng trống hình học có diện tích biến thiên. Chu trình này cho phép thiết bị dễ dàng điều tiết hoặc ngắt dòng hơi một cách mịn màng, giúp kiểm soát áp suất và lưu lượng dòng nhiệt đi vào các phân xưởng sản xuất một cách định lượng tuyệt đối.

Các Loại Van Hơi Chữ Ngã Phổ Biến Hiện Nay

Để tương thích với các phân cấp áp lực và tính chất hóa lý của từng mạng đường ống, thiết bị được chia thành ba chủng loại chủ lực:

Van hơi chữ ngã bằng gang cầu

Sử dụng phôi gang dẻo cao cấp, dòng van này sở hữu giá thành tốt và năng lực hấp thụ rung động cơ học xuất sắc. Đây là lựa chọn kinh điển cho các hệ thống hơi áp suất trung bình tại các lò hơi dân dụng hoặc phân xưởng sấy quy mô tầm trung.

Van hơi chữ ngã bằng thép đúc

Được tinh luyện từ thép đúc chịu áp lực, thiết bị có khả năng chịu nhiệt độ cao vượt trội và chịu áp suất lớn cực tốt. Dòng van hơi áp suất cao này chuyên phục vụ cho các trục ống dẫn tổng, các trạm phân phối nhiệt lượng trung tâm của nhà máy công nghiệp nặng.

Van hơi chữ ngã bằng inox

Chế tạo từ các mác thép không gỉ như inox 304 hay inox 316. Thiết bị sở hữu năng lực chống ăn mòn hóa học tuyệt đối và không bị rỉ sét bề mặt, là tiêu chuẩn bắt buộc cho mạng nhiệt của nhà máy thực phẩm, bia rượu và các phân xưởng dược phẩm.

Thông Số Kỹ Thuật Cần Quan Tâm

Việc thẩm định hồ sơ kỹ thuật đòi hỏi bộ phận vật tư phải rà soát các thông số định lượng cốt lõi sau:

• Kích thước danh nghĩa (DN): Trải dài dải size từ các đường ống nhánh nhỏ DN15 cho đến các trục đường ống phân phối lớn DN300.

• Cấp áp lực thiết kế (PN): Định mức an toàn chịu tải của vỏ van, phân cấp rõ ràng theo các chuẩn công nghiệp gồm PN16, PN25 và PN40.

• Nhiệt độ vận hành định mức: Biên độ chịu nhiệt dẻo dai tương ứng với từng mác vật liệu, kéo dài từ ngưỡng 180 độ C đến mức cực hạn 450 độ C.

• Phương thức kết nối cơ khí: Linh hoạt cấu trúc nối ren tiện lợi cho đường ống nhỏ, kết nối mặt bích chuẩn DIN tiêu chuẩn Đức cho ống lớn hoặc hàn kín vĩnh viễn cho hệ siêu cao áp.

So Sánh Van Hơi Chữ Ngã Và Các Loại Van Khác

Để giúp các chủ đầu tư thấy rõ ưu thế công nghệ, chúng ta cùng đặt dòng van này lên bàn cân đối chiếu với các giải pháp khóa dòng phổ biến:

So với van bi hơi nóng

• Van chữ ngã: Mang lại năng lực điều tiết lưu lượng mượt mà và chính xác hơn rất nhiều, đồng thời kết cấu tòa van kim loại giúp thiết bị chịu nhiệt cao hơn, không sợ bị mài mòn vẹt khi hé mở van ở các góc hẹp.

• Van bi hơi: Thao tác đóng mở nhanh hơn bằng một cú gạt 90 độ nhưng dễ bị hỏng gioăng bít nếu dùng sai mục đích để tiết lưu dòng hơi cao tốc.

So với van bướm hơi công nghiệp

• Van chữ ngã: Thiết kế kết cấu cơ khí tạo ra độ kín khít cao hơn tuyệt đối ở trạng thái khóa dòng, triệt tiêu hiện tượng rò rỉ hơi sống qua lòng van.

• Van bướm: Có trọng lượng nhẹ hơn và giá thành thấp hơn ở các kích thước dải size lớn, nhưng khả năng chịu áp lực tĩnh kém hơn van chữ ngã.

Tại Sao Thân Van Được Thiết Kế Dạng Chữ Ngã?

Cấu trúc hình học uốn lượn đặc trưng của thiết bị mang lại năm lợi ích kỹ thuật cốt lõi giúp tối ưu hóa dòng chảy năng lượng:

• Giảm tổn thất áp suất hiệu quả: Độ nghiêng của vách ngăn giúp dòng hơi chuyển hướng nhẹ nhàng, hạn chế lực cản ma sát dòng chảy.

• Tăng độ ổn định dòng hơi: Triệt tiêu các dòng xoáy động năng có hại, giữ cho áp suất đầu ra luôn đồng đều mượt mà.

• Giảm rung động cơ học: Hấp thụ tốt các cú va đập áp lực khi đóng ngắt dòng nhiệt, bảo vệ thành ống xung quanh không bị nứt xé.

• Tăng tuổi thọ thiết bị dài lâu: Phân bổ đều lực xé của dòng hơi lên toàn bộ bề mặt đĩa van, giảm hiện tượng mài mòn cục bộ.

• Tăng hiệu quả điều tiết tinh chỉnh: Hành trình ty van dài kết hợp vách ngăn chữ ngã giúp việc tinh chỉnh lưu lượng đạt độ mịn tối ưu.

Ứng Dụng Thực Tế Của Van Hơi Chữ Ngã

Sản phẩm là mắt xích kiểm soát dòng nhiệt cốt lõi xuất hiện dày đặc trong các quy trình sản xuất quan trọng:

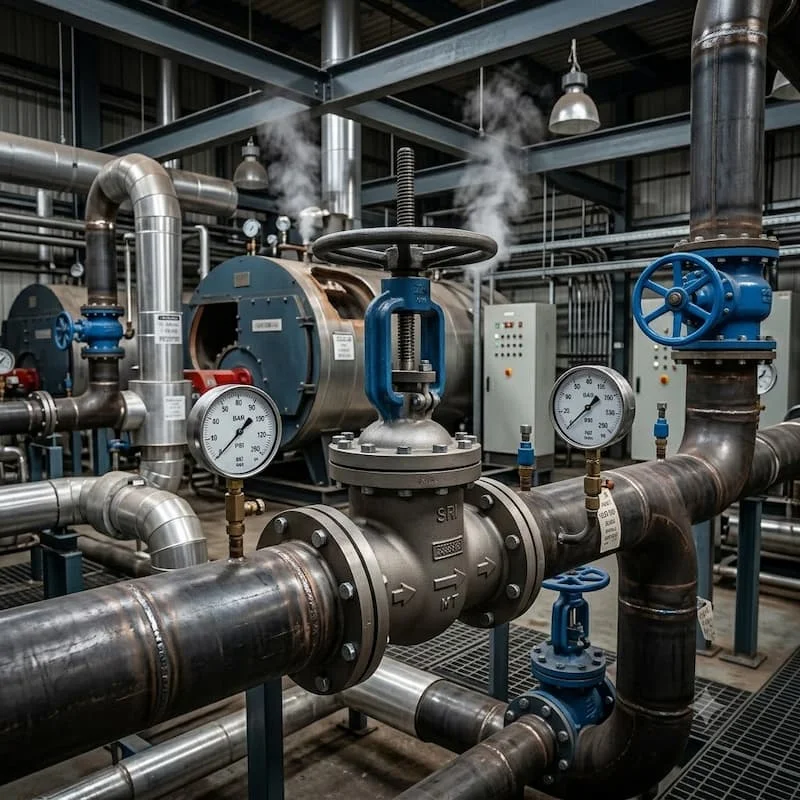

• Ứng dụng của steam globe valve tại hệ thống lò hơi: Lắp đặt ngay tại ngõ ra của boiler công nghiệp, đường xả đáy phân xưởng và mạng lưới ống góp tổng.

• Nhà máy chế biến thực phẩm: Quản lý dòng nhiệt cấp cho các nồi nấu, hệ thống sấy tiệt trùng nông sản yêu cầu kiểm soát nhiệt mịn màng.

• Nhà máy dệt nhuộm và hoàn tất vải: Cấp dòng hơi bão hòa ổn định vào các buồng nhuộm cao áp để duy trì độ chuẩn của màu sợi vải.

• Nhà máy sản xuất giấy và bột giấy: Vận hành bền bỉ trên các đường hơi sấy ép tấm phôi khô với tần suất chạy ca liên tục 24/7.

• Nhà máy hóa chất và lọc hóa dầu: Phục vụ chu trình công nghệ nhiệt độ cao, điều tiết dòng nhiệt trong tháp chưng cất áp lực.

• Hệ thống gia nhiệt công nghiệp tổng hợp: Các trạm giảm áp, cụm trao đổi nhiệt dạng tấm và mạng lưới sưởi trung tâm của khu chế xuất.

Sai Lầm Thường Gặp Khi Lựa Chọn steam globe valve

Việc thiếu kinh nghiệm thực tế khi lập hồ sơ mua sắm vật tư rất dễ khiến doanh nghiệp mắc phải năm sai sót nghiêm trọng:

• Chọn sai vật liệu chế tạo thân van: Đưa van thân gang cầu vào vị trí hơi quá nhiệt dải cao vượt ngưỡng, gây nứt vỡ vỏ bảo vệ do sốc nhiệt.

• Chọn sai áp suất vận hành thực tế: Sử dụng van cấp áp thấp PN16 vào đường ống có áp suất đỉnh thường xuyên chạm mức 25 bar, làm cong vênh đĩa van nhanh chóng.

• Không tính toán nhiệt độ làm việc của gioăng: Khiến hệ thống vòng bít graphite bị biến tính hoặc ép quá chặt làm bó kẹt ty van khi đang đi ca.

• Chọn sai kích thước dòng chảy: Chỉ mua van dựa theo cỡ ren của ống cũ mà không tính toán lưu lượng, gây ra hiện tượng nghẽn dòng hoặc sụt áp chéo hạ nguồn.

• Mua sản phẩm không rõ nguồn gốc: Sập bẫy các dòng van trôi nổi giá rẻ không có thương hiệu, tiềm ẩn rủi ro nổ bục đường ống cực kỳ nguy hiểm cho công nhân.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Lựa Chọn Phù Hợp Và Checklist Nghiệm Thu

Quy trình năm bước lựa chọn van chuẩn chuyên gia cơ điện

• Bước 1: Xác định nhiệt độ hơi chính xác tại điểm lắp đặt để giới hạn dải vật liệu phôi đúc và đệm kín tòa van tương thích.

• Bước 2: Xác định áp suất vận hành bình thường và áp suất đỉnh của hệ thống lò hơi để chọn phân cấp áp lực PN an toàn.

• Bước 3: Lựa chọn vật liệu phù hợp giữa gang cầu, thép đúc hay inox dựa trên tính chất hóa lý của dòng môi chất nhiệt.

• Bước 4: Chọn kiểu kết nối đồng bộ cơ học, ưu tiên dạng nối ren cho ống dải size nhỏ và nối mặt bích dày tiêu chuẩn cho ống trục tổng.

• Bước 5: Lựa chọn thương hiệu uy tín có lịch sử chế tạo lâu năm để bảo đảm thông số công bố đạt chuẩn kỹ thuật thực tế.

Bộ checklist mua hàng nghiêm ngặt cho phòng vật tư dự án

Trước khi ký quyết định phê duyệt chi và tiến hành nghiệm thu thiết bị nhập kho, bộ phận thu mua cần kiểm tra đối chiếu đầy đủ các tiêu chí định lượng sau:

• Xác định kích thước danh nghĩa DN của van trùng khớp hoàn toàn với thông số đường ống chờ tại phân xưởng.

• Xác định cấp áp lực PN đúc nổi sắc nét trực tiếp trên vỏ thân van đạt tiêu chuẩn an toàn thiết kế.

• Kiểm tra vật liệu thân van đạt chuẩn gang dẻo, thép đúc hay inox theo đúng hồ sơ nghiệm thu vật tư.

• Kiểm tra dải nhiệt độ làm việc ghi trong catalogue đáp ứng tốt nền nhiệt vận hành thực tế của lò hơi.

• Kiểm tra đầy đủ bộ chứng từ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm số seri.

• Kiểm tra điều khoản bảo hành chính hãng từ nhà phân phối pháp nhân rõ ràng để bảo hộ quyền lợi kỹ thuật.

• Kiểm tra xuất xứ hàng hóa rõ ràng để tránh mua phải hàng nhái giả mạo nhãn mác.

FAQ - Câu Hỏi Thường Gặp Về steam globe valve

Thiết bị van hơi chữ ngã có phải là dòng van cầu hơi không?

Có. Trong đa số các trường hợp ứng dụng thực tế trên mạng nhiệt, van hơi chữ ngã chính là dòng van cầu hơi nhưng sở hữu cấu trúc thân van được thiết kế tạo dáng đặc trưng dạng hình chữ ngã nghiêng để tối ưu hóa động lực học dòng chảy.

Khả năng chịu nhiệt độ tối đa của dòng cấu kiện này đạt ngưỡng bao nhiêu?

Tùy thuộc vào phôi vật liệu đúc và thiết kế hệ thống gioăng phớt, nhiệt độ làm việc an toàn của thiết bị có thể dao động dải rộng, kéo dài từ 180 độ C cho đến ngưỡng cực hạn 450 độ C của dòng thân thép hợp kim chuyên dụng.

Đối với các hệ thống hơi nóng công nghiệp nặng thì nên ưu tiên dùng vật liệu nào tốt nhất?

Đối với môi trường vận hành có nhiệt độ cao dải trên và áp suất lớn liên tục, phôi thép đúc áp lực luôn là lựa chọn tối ưu bắt buộc để bảo hộ an toàn toàn diện cho nhà máy.

Thiết bị van hơi chữ ngã có thể dùng để điều tiết chính xác lưu lượng không?

Có. Đây chính là một trong những ưu điểm công nghệ nổi bật nhất của dòng sản phẩm này nhờ kết cấu vách ngăn uốn nghiêng và cơ chế đĩa côn tịnh tiến hướng trục mịn màng.

Mức giá thương mại của dòng van này trên thị trường hiện nay là bao nhiêu?

Giá thành của sản phẩm không có một mức cố định mà phụ thuộc hoàn toàn vào các thông số kích thước hình học, mác vật liệu phôi, cấp áp lực chịu tải và thương hiệu quốc gia sản xuất của thiết bị.

Có Nên Sử Dụng Van Hơi Chữ Ngã Cho Hệ Thống Hơi Nóng?

Tóm lại, van hơi chữ ngã là giải pháp công nghệ lý tưởng và hoàn hảo nhất cho các hệ thống hơi công nghiệp hiện đại nhờ khả năng chịu nhiệt dải cao bền bỉ, năng lực tinh chỉnh điều tiết lưu lượng chính xác và độ bền cơ học vượt trội qua thời gian. Việc thấu hiểu bản chất kỹ thuật và tuân thủ quy trình lựa chọn đúng vật liệu, thông số áp suất sẽ giúp toàn bộ mạng đường ống của nhà máy vận hành ổn định, an toàn tuyệt đối và tiết kiệm tối đa chi phí bảo trì đột xuất. Đây chắc chắn là hạng mục đầu tư vật tư mang lại giá trị vận hành an toàn bền vững cho mọi doanh nghiệp đối với van hơi chữ ngã.
