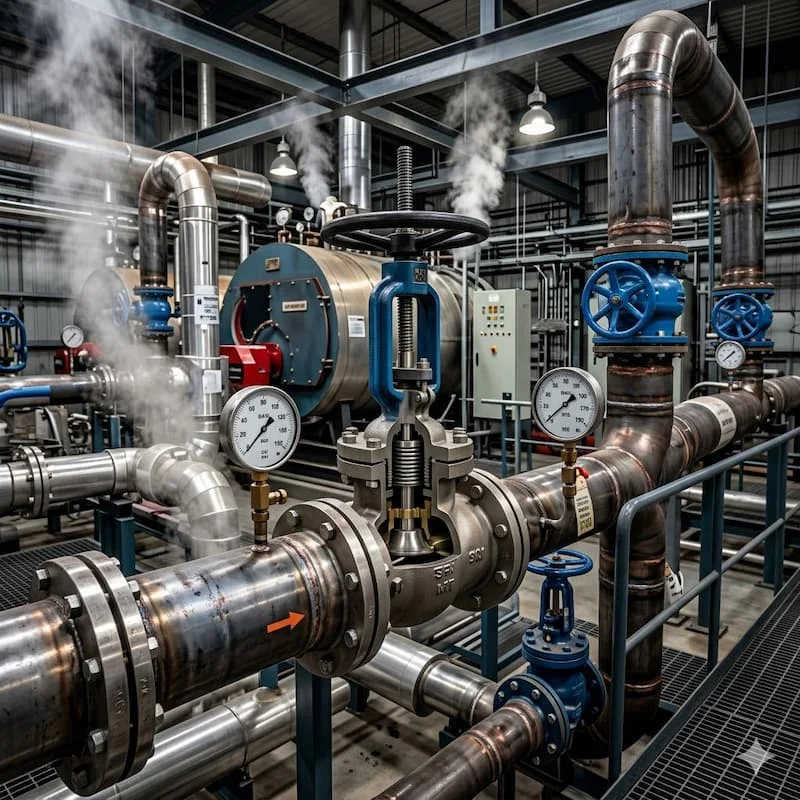

Van Hơi Mặt Bích: Giải Pháp Kết Nối Áp Lực Cao Cho Hệ Thống Nhiệt Công Nghiệp

Trong kết cấu hạ tầng năng lượng phân xưởng, mạng lưới truyền tải hơi nóng luôn đòi hỏi các tiêu chuẩn cơ khí khắt khe nhất để chống lại hiện tượng rò rỉ và sụt giảm áp lực. Dòng môi chất hơi bão hòa chuyển động liên tục với vận tốc lớn mang theo động năng và nhiệt lượng khổng lồ, tạo ra tải trọng nén và độ rung lắc cơ học rất mạnh lên các điểm giao cắt của đường ống. Để đảm bảo tính bền vững của toàn bộ hệ thống, dòng thiết bị van hơi mặt bích xuất hiện như một giải pháp chốt chặn kỹ thuật tối ưu, chịu trách nhiệm kết nối và cô lập dòng chảy năng lượng một cách tuyệt đối an toàn.

Nếu đơn vị vận hành sử dụng các phương thức nối ren dải phổ thông cho các vị trí xung yếu, hậu quả để lại sẽ vô cùng nghiêm trọng. Dưới tác động của sự co giãn nhiệt liên tục, các mối ren rất dễ bị xé rách hoặc rơ hở, kích hoạt các sự cố xì hơi sống khốc liệt gây thất thoát năng lượng và làm giảm hiệu suất sấy cục bộ. Đầu tư lắp đặt van hơi mặt bích tiêu chuẩn là bước đi chiến lược giúp các kỹ sư cơ điện loại bỏ hoàn toàn các điểm yếu cơ khí, bảo vệ hạ tầng thiết bị và tối ưu hóa chi phí chất đốt cho buồng đốt trung tâm.

Van Hơi Mặt Bích Là Gì?

Định nghĩa bản chất kỹ thuật từ góc nhìn cơ khí

Để thấu hiểu một cách chính xác dưới góc nhìn chuyên gia, van hơi mặt bích là gì? Đây là dòng van chuyên dùng trong hệ thống hơi nóng, được thiết kế hai tai bích đúc liền ở hai đầu thân van, thực hiện kết nối với đường ống bằng mặt bích và bulong nhằm đảm bảo độ kín, độ chắc chắn và khả năng chịu áp lực cao. Cấu trúc liên kết đa điểm bằng vòng bulong đồng tâm này tạo ra sự phân bổ ứng suất đều đặn, ngăn ngừa hiện tượng vặn xoắn thành ống khi đi ca.

Năm đặc điểm nổi bật cấu thành năng lực vận hành

Dòng cấu kiện chịu tải chuyên dụng này sở hữu năm ưu thế cơ khí vượt trội bao gồm:

• Khả năng chịu nhiệt độ cao dẻo dai, giữ vững biên độ kích thước hình học trước sự biến thiên nền nhiệt mạnh.

• Năng lực chịu áp suất lớn vượt trội, không bị nứt vỡ vách ngăn khi xảy ra xung đột áp lực búa nước.

• Độ kín vượt trội tại các điểm tiếp xúc nhờ sự hỗ trợ của vòng đệm gasket ép chặt chẽ.

• Đặc biệt phù hợp đường ống kích thước lớn, nơi các kết nối ren truyền thống hoàn toàn bất khả thi.

• Rất dễ bảo trì và thay thế định kỳ khi chỉ cần tháo lỏng hệ bulông mà không phải cắt hàn đường ống.

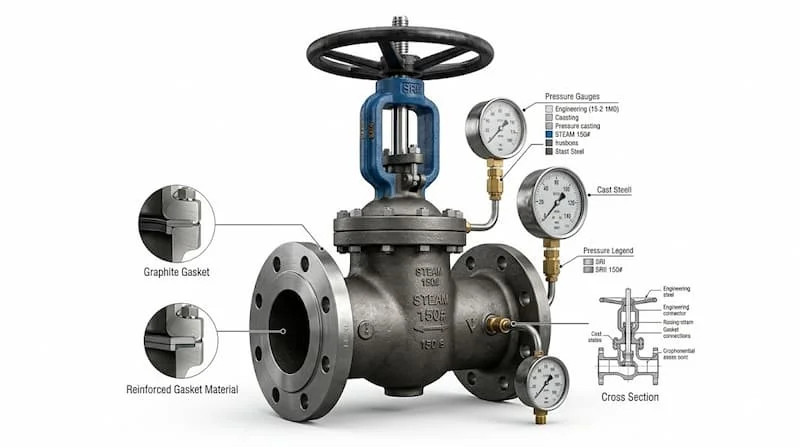

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Hơi Mặt Bích

Chi tiết các module cơ khí chịu lực nén tĩnh

Cấu tạo van hơi mặt bích là một chỉnh thể đồng bộ được định hình từ năm nhóm bộ phận có độ chính xác cao:

• Thân van: Vỏ bảo vệ dày dặn được đúc nguyên khối từ các mác vật liệu cao cấp như gang cầu chịu lực, thép đúc áp lực cao chịu nhiệt hoặc phôi inox chống ăn mòn.

• Đĩa van: Cấu kiện chốt chặn lòng van, chế tạo từ hợp kim kim loại chịu nhiệt có dải độ cứng bề mặt siêu cao để chống hiện tượng xói mòn thủy lực.

• Ty van: Trục chuyển động tịnh tiến hoặc xoay hướng trục làm bằng thép không gỉ cường độ cao, không bị cong vênh dưới lực siết momen xoắn lớn.

• Mặt bích kết nối: Hai đĩa bích đúc liền ở hai đầu thân van, gia công chính xác các lỗ bulông bít kín theo các tiêu chuẩn kỹ thuật quốc tế như tiêu chuẩn JIS, ANSI hoặc DIN.

• Gioăng làm kín: Hệ thống đệm bít cổ ty van bằng graphite chịu nhiệt cao cấp phối hợp cùng vòng đệm đệm kín mặt bích gasket đa lớp.

Nguyên lý vận hành tinh chỉnh dòng nhiệt lượng

Cơ chế vận hành của dòng van này dựa trên sự tịnh tiến hướng trục hoặc xoay góc của đĩa van để làm thay đổi không gian hành lang truyền dẫn nội tại. Khi người vận hành điều khiển vô lăng tay quay hoặc kích hoạt các bộ truyền động cơ điện, lực cơ học sẽ truyền động qua ty van làm nâng hạ hoặc xoay đĩa van để thực hiện các thao tác đóng mở dòng hơi dứt khoát hoặc tinh chỉnh tiết diện để điều tiết lưu lượng.

Quá trình dịch chuyển khép kín này giúp người đi ca kiểm soát áp suất và lưu lượng dòng nhiệt đi vào dây chuyền sản xuất một cách định lượng, bảo vệ hệ thống vận hành ổn định trong suốt chu kỳ chạy máy dài ngày.

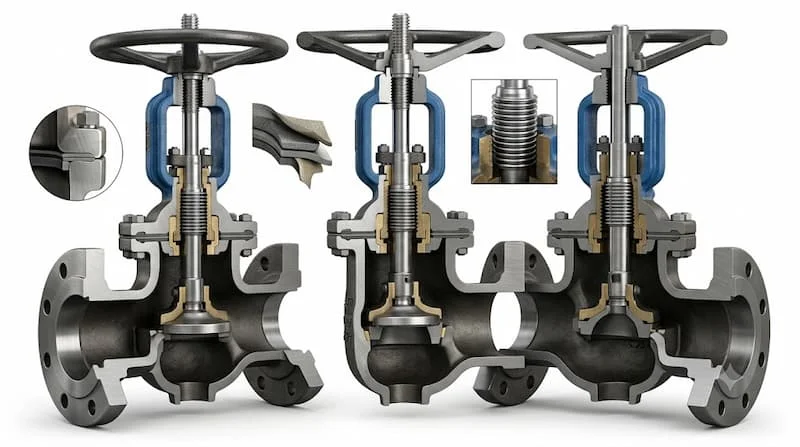

Các Loại Van Hơi Mặt Bích Phổ Biến

Để tương thích hoàn hảo với từng mục đích công nghệ riêng biệt, mạng nhiệt phân tách thành năm chủng loại cấu kiện mặt bích chủ lực:

Van cầu hơi mặt bích

Đây là dòng cấu kiện quan trọng nhất trong mạng lưới hơi công nghiệp. Nhờ kết cấu lòng van hình chữ S uốn lượn đặc trưng, van cầu hơi mặt bích sở hữu năng lực điều tiết lưu lượng tốt một cách chính xác tuyệt đối ở các vị trí áp suất cao mà không gây hiện tượng mài mòn lệch tâm tòa van.

Van bi hơi mặt bích

Dòng thiết bị tối ưu cho các vị trí yêu cầu thao tác ngắt dòng lưu chất dứt khoát và nhanh chóng chỉ bằng một cú gạt góc 90 độ. Viên bi khoét lỗ xuyên tâm được ôm khít bởi vòng bít hợp kim, tạo ra hành lang thông suốt hoàn toàn và triệt tiêu hiện tượng sụt áp khi mở hoàn toàn.

Van bướm hơi mặt bích

Mẫu thiết bị chuyên dụng cho các trục đường ống dẫn hơi dải kích thước lớn. Cấu trúc đĩa van hình cánh bướm giúp cắt giảm tối đa trọng lượng tổng thể của cấu kiện, tiết kiệm không gian lắp đặt thực tế cho phân xưởng nhưng vẫn đảm bảo độ bền nhiệt vượt trội.

Van một chiều mặt bích

Mắt xích chốt chặn tự động bảo vệ hệ thống thượng nguồn khỏi nguy cơ dội ngược lưu chất. Thiết bị chỉ cho phép dòng hơi nóng đi qua theo một hướng duy nhất và tự động đóng sập khi xảy ra hiện tượng chênh lệch áp suất ngược từ phía hạ nguồn.

Van giảm áp mặt bích

Cấu kiện tự động hóa điều phối áp lực mạng nhiệt. Thiết bị tiếp nhận dòng lưu chất có áp suất nén lớn từ đường ống trục chính và biến đổi thành dòng hơi có áp suất đầu ra thấp hơn và ổn định, giữ an toàn cho các thiết bị sấy gia nhiệt hạ nguồn.

Thông Số Kỹ Thuật Quan Trọng

Quá trình thẩm định hồ sơ kỹ thuật đòi hỏi bộ phận cơ điện phải kiểm tra định lượng các thông số van hơi mặt bích:

• Kích thước danh nghĩa đường ống (DN): Trải dài dải size từ các ống nhánh nhỏ DN15 cho đến các trục đường ống phân phối tổng công nghiệp DN600.

• Cấp áp lực chịu tải (PN): Phân cấp định mức an toàn tối đa cho vỏ van theo các quy chuẩn châu Âu bao gồm PN16, PN25 và PN40.

• Nhiệt độ hoạt động an toàn: Khả năng chịu nhiệt bền bỉ tương ứng với từng mác phôi kim loại gồm các mốc 180 độ C, 220 độ C, 350 độ C và mức cực hạn đạt 425 độ C của dòng van hơi áp suất cao.

• Tiêu chuẩn thiết kế mặt bích: Yếu tố sống còn để lắp ráp cơ khí, bao gồm hệ tiêu chuẩn Nhật Bản JIS 10K, JIS 20K, hệ tiêu chuẩn Mỹ ANSI 150, ANSI 300 hoặc tiêu chuẩn châu Âu DIN PN16.

So Sánh Van Hơi Mặt Bích Và Van Hơi Ren

Việc đặt hai giải pháp kết nối lên bàn cân đối chiếu giúp các nhà thầu định hình rõ phương án thi công:

• Độ kín bít cơ học: Kết nối mặt bích vượt trội hoàn toàn nhờ lực siết phân bổ đa điểm qua vòng bulông kết hợp đệm gasket dày, triệt tiêu hiện tượng rò rỉ hơi sống. Kết nối ren dễ bị lỏng và rơ hở răng ren sau các chu kỳ giãn nở nhiệt.

• Khả năng chịu áp lực: Van hơi mặt bích có kết cấu thành van dày và tai bích lớn, chịu được các dải áp cực cao dải trên 25 bar. Van hơi nối ren thường bị giới hạn ở các dải áp suất trung bình và thấp dải dưới 10 bar.

• Kích thước ứng dụng: Kết nối bích chiếm thế độc tôn từ dải size vừa DN50 cho đến dải size siêu lớn DN600. Trong khi đó, kết nối nối ren chỉ giới hạn hiệu quả ở các dải ống nhánh dải nhỏ từ DN15 đến DN50.

• Chi phí lắp đặt đầu tư: Van mặt bích có chi phí phôi vật tư và nhân công lắp đặt ban đầu cao hơn do cần thêm bích hàn kèm bulông. Tuy nhiên, hiệu quả kinh tế lâu dài vượt trội nhờ tuổi thọ cao. Van ren có giá thành rẻ nhưng chi phí thay thế do hỏng hóc lặp lại rất cao.

• Khả năng bảo trì định kỳ: Kết nối mặt bích cho phép kỹ sư tháo rời thiết bị ra khỏi đường ống một cách nhanh chóng để thay gioăng bảo dưỡng. Với van ren, việc tháo mở sau nhiều năm chạy máy rất dễ gây cháy ren và làm biến dạng đường ống chờ.

Tại Sao Hệ Thống Hơi Công Nghiệp Ưu Tiên Kết Nối Mặt Bích?

Sự lựa chọn mang tính bắt buộc này tại các nhà máy quy mô lớn xuất phát từ năm giá trị thực tế:

• Đảm bảo an toàn tối cao: Kết nối vững chãi triệt tiêu nguy cơ bục gãy mối nối ngay cả khi áp suất lò hơi tăng cao đột ngột.

• Khả năng chịu rung động tốt: Hấp thụ xuất sắc các xung động cơ học phát sinh từ dòng lưu chất cao tốc và hoạt động của các bơm cao áp.

• Chịu áp suất dồn nén cao: Vòng đệm mặt bích dày dặn chịu được lực ép nén tĩnh liên tục từ hệ thống ống góp tổng.

• Tuổi thọ vận hành lâu dài: Kết cấu cơ khí bền bỉ giảm thiểu tỷ lệ xuống cấp của mối nối qua nhiều thập kỷ chạy ca máy.

• Thuận tiện bảo dưỡng phân xưởng: Cắt giảm tối đa thời gian dừng dây chuyền sản xuất khi tiến hành các chu kỳ vệ sinh định kỳ.

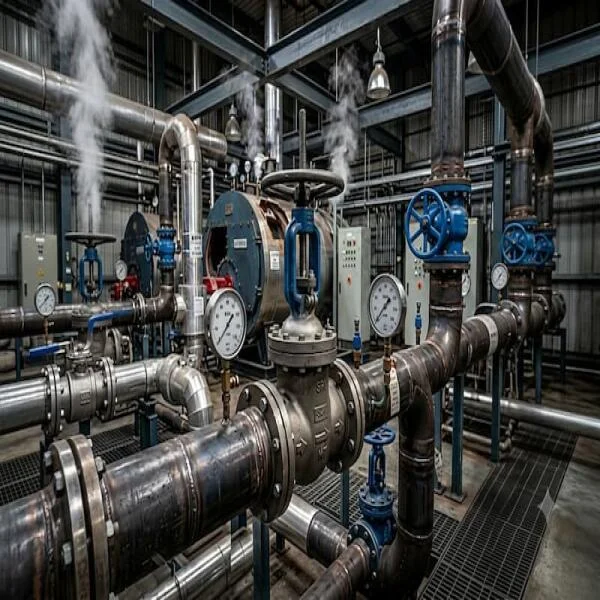

Ứng Dụng Thực Tế Của Van Hơi Mặt Bích Trong Công Nghiệp

Dòng cấu kiện này là mắt xích kiểm soát dòng nhiệt cốt lõi xuất hiện dày đặc trong các quy trình sản xuất quan trọng:

• Ứng dụng của van hơi mặt bích tại các nhà máy thực phẩm: Lắp đặt trên đường cấp hơi cho hệ thống nồi hầm, tủ sấy tiệt trùng nông sản yêu cầu kiểm soát dòng nhiệt mịn màng.

• Nhà máy sản xuất đồ uống và bia rượu: Điều tiết dòng nhiệt lượng cấp cho các bồn nấu mạch nha và hệ thống thanh trùng sản xuất chai.

• Nhà máy sản xuất giấy và bao bì: Vận hành bền bỉ trên các đường hơi sấy ép phôi tấm khổ lớn với tần suất chạy ca liên tục 24/7.

• Nhà máy dệt nhuộm và hoàn tất sợi: Phân phối dòng hơi bão hòa vào bồn nhuộm cao áp để duy trì nhiệt độ cố định cho màu vải.

• Nhà máy sản xuất hóa chất và chất dẻo: Điều tiết lưu lượng dòng nhiệt trong các tháp chưng cất áp lực có tính chất hóa lý phức tạp.

• Nhà máy nhiệt điện và đồng phát: Lắp đặt tại các vị trí ngắt dòng tuabin hơi áp suất cao và đường xả cặn đáy boiler tổng.

• Hạ tầng kỹ thuật hệ thống hơi công nghiệp: Thiết lập các nút chặn bảo vệ ngay tại cửa ra của các boiler công nghiệp và trạm giảm áp trung tâm.

Những Sai Lầm Khi Chọn Van Hơi Mặt Bích

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây tổn thất lớn cho các nhà thầu thu mua vật tư:

• Chọn sai tiêu chuẩn thiết kế mặt bích: Mua van bích tiêu chuẩn ANSI Mỹ lắp vào hệ thống đường ống chờ tiêu chuẩn JIS Nhật Bản, dẫn đến lệch tâm lỗ bulông và không thể ráp chặt cơ khí.

• Chọn sai vật liệu chế tạo phôi van: Sử dụng van thân gang dải thấp cho các vị trí hơi quá nhiệt dải cao vượt ngưỡng, gây rứt gãy vỏ van do sốc nhiệt.

• Chọn sai áp suất làm việc định mức (PN): Sử dụng van PN16 cho đường ống trục chính có áp lực vận hành thực tế thường xuyên chạm mức 25 bar.

• Không kiểm tra nhiệt độ hơi thực tế tại điểm lắp đặt: Làm cháy toàn bộ hệ thống gioăng đệm bít cổ ty van chỉ sau vài ca máy đầu tiên.

• Không tính đến điều kiện môi trường xung quanh: Lắp van vỏ gang thường tại các khu vực tiếp xúc hóa chất ăn mòn hoặc hơi muối ngoài trời, khiến van nhanh chóng bị oxy hóa rỉ sét bề mặt.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Mua Hàng

Quy trình năm bước lựa chọn van từ kỹ sư cơ điện

• Bước 1: Xác định nhiệt độ hơi chính xác tại điểm lắp đặt để giới hạn dải vật liệu phôi đúc và hệ thống đệm bít tòa van tương thích.

• Bước 2: Xác định áp suất vận hành bình thường và áp suất đỉnh của hệ thống để chọn phân cấp áp lực PN an toàn.

• Bước 3: Kiểm tra chính xác kích thước danh nghĩa đường ống dẫn để lựa chọn size van đồng bộ hoàn hảo.

• Bước 4: Lựa chọn loại van phù hợp dựa trên yêu cầu công nghệ tại vị trí thi công là cần đóng ngắt nhanh dứt khoát hay tiết lưu mịn.

• Bước 5: Kiểm tra kỹ tiêu chuẩn mặt bích bít kín của mạng lưới ống chờ hiện hữu tại phân xưởng để chọn van có tiêu chuẩn JIS, ANSI hoặc DIN tương ứng.

Bộ checklist mua hàng nghiêm ngặt cho phòng vật tư dự án

Trước khi thực hiện ký quyết định phê duyệt chi và tiến hành nghiệm thu thiết bị nhập kho, bộ phận vật tư cần kiểm tra đối chiếu đầy đủ các tiêu chí định lượng sau:

• Xác định kích thước danh nghĩa DN của van phải trùng khớp hoàn toàn với thông số đường ống chờ tại phân xưởng.

• Xác định cấp áp lực PN đúc nổi sắc nét trực tiếp trên vỏ thân van đạt tiêu chuẩn an toàn thiết kế.

• Kiểm tra dải nhiệt độ làm việc thực tế ghi trên tài liệu kỹ thuật đi kèm sản phẩm đáp ứng tốt nhiệt độ lò hơi.

• Kiểm tra chất liệu phôi đúc thân van bảo đảm đúng mác gang dẻo, thép đúc hay inox theo đúng hồ sơ nghiệm thu vật tư.

• Xác định chính xác tiêu chuẩn mặt bích đúc liền đạt chuẩn hình học hệ JIS, ANSI hay DIN để ráp vừa vặn lỗ bulông.

• Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm số seri máy.

• Lựa chọn nhà cung cấp có pháp nhân uy tín và cam kết chính sách bảo hành rõ ràng để an tâm vận hành dài lâu.

FAQ - Câu Hỏi Thường Gặp Về Van Hơi Mặt Bích

Thiết bị van hơi mặt bích bản chất dùng để làm gì trong công nghiệp?

Đây là dòng van hơi sử dụng phương thức kết nối hai đĩa bích ở đầu thân van để lắp đặt chặt chẽ với đường ống bằng bulông, giúp tăng cường độ kín bít cơ học và nâng cao khả năng chịu áp suất lớn của mạng nhiệt.

Dải nhiệt độ hoạt động tối đa mà dòng cấu kiện này có thể chịu đựng là bao nhiêu?

Tùy thuộc vào phôi vật liệu đúc vỏ van và thiết kế hệ thống gioăng phớt, nhiệt độ làm việc an toàn của thiết bị có thể kéo dài từ mức 180 độ C cho đến ngưỡng hơn 400 độ C của dòng thân thép hợp kim đặc biệt.

Khi nào nhà máy nên ưu tiên chọn van hơi mặt bích thay vì van hơi nối ren?

Đối với tất cả các vị trí đường ống có dải kích thước từ DN50 trở lên, hoặc mạng đường ống vận hành dưới áp suất cao dải trên 10 bar, van kết nối mặt bích là lựa chọn tối ưu bắt buộc để bảo hộ an toàn toàn diện.

Hiện nay những tiêu chuẩn mặt bích nào được ứng dụng phổ biến nhất?

Ba hệ tiêu chuẩn kỹ thuật mặt bích được sử dụng rộng rãi và chiếm thị phần lớn hiện nay bao gồm tiêu chuẩn Nhật Bản (JIS), tiêu chuẩn Mỹ (ANSI) và tiêu chuẩn châu Âu (DIN).

Chu kỳ thời gian bao lâu thì các kỹ sư nên thực hiện bảo trì cho thiết bị này?

Thông thường, các chuyên gia khuyến nghị nhà máy nên tiến hành kiểm tra định kỳ, rà soát lực siết bulông, thay mới gasket mặt bích và tra mỡ chịu nhiệt vào trục ty van từ 6 đến 12 tháng một lần tùy thuộc vào tần suất vận hành thực tế của phân xưởng.

Làm Thế Nào Để Chọn Đúng Van Hơi Mặt Bích?

Tóm lại, van hơi mặt bích là giải pháp kỹ thuật lý tưởng và hoàn hảo nhất cho các hệ thống hơi nóng yêu cầu khắt khe về độ kín bít cơ học, năng lực chịu áp suất lớn và độ ổn định vận hành lâu dài qua nhiều thập kỷ. Việc thấu hiểu bản chất công nghệ để lựa chọn đúng chủng loại van, mác vật liệu phôi đúc và hệ tiêu chuẩn mặt bích đồng bộ sẽ giúp doanh nghiệp tối ưu hóa hoàn hảo hiệu quả nhiệt năng của toàn hệ thống, triệt tiêu nguy cơ hao phí hơi sống và cắt giảm tối đa ngân sách bảo trì đột xuất. Đây chắc chắn là hạng mục đầu tư vật tư mang lại giá trị an toàn kinh tế bền vững cho mọi công trình đối với van hơi mặt bích.
