Van Hơi Công Nghiệp: Giải Pháp Quản Trị Mạng Nhiệt Toàn Diện Cho Nhà Máy

Trong kỷ thuật hạ tầng và vận hành năng lượng, hệ thống truyền tải nhiệt lượng luôn được xem là huyết mạch của toàn bộ dây chuyền sản xuất. Dòng hơi bão hòa hoặc hơi quá nhiệt dịch chuyển liên tục dưới mức áp suất nén lớn và dải nhiệt độ cao cực hạn, tạo ra một môi trường làm việc vô cùng khắc nghiệt. Để kiểm soát nguồn năng lượng khổng lồ này, sự hiện diện của hệ thống van hơi công nghiệp đóng vai trò sống còn, quyết định trực tiếp đến hiệu suất vận hành kinh tế và sự an toàn cho toàn bộ công trình cơ điện.

Việc ứng dụng sai chủng loại thiết bị hoặc sử dụng các dòng van dải phổ thông không có năng lực chịu tải nhiệt sẽ dẫn đến những hậu quả khôn lường. Hiện tượng mài mòn, cháy gioăng bít bọc ty van sẽ ngay lập tức kích hoạt các sự cố rò rỉ hơi sống khốc liệt, làm sụt giảm áp lực đầu ra của lò hơi và đẩy chi phí chất đốt tăng vọt. Trang bị hệ thống van hơi công nghiệp tiêu chuẩn chính là giải pháp cốt lõi để các kỹ sư bảo hộ an toàn mạng lưới, tối ưu hóa năng lượng và triệt tiêu nguy cơ dừng máy đột xuất.

Van Hơi Công Nghiệp Là Gì?

Định nghĩa bản chất thiết bị từ chuyên gia kỹ thuật

Để định nghĩa một cách trực quan, van hơi công nghiệp là gì? Đây là thuật ngữ chuyên ngành dùng để chỉ các dòng cấu kiện cơ khí được lắp đặt trực tiếp trên hệ thống đường ống dẫn, có chức năng đóng mở, điều tiết lưu lượng hoặc cô lập dòng hơi nóng trong các hệ thống lò hơi, đường ống dẫn hơi áp lực và dây chuyền sản xuất. Thiết bị này chịu trách nhiệm định hướng, phân phối nhiệt lượng đến từng thiết bị phụ trợ mà không làm suy hao áp lực gốc.

Năm đặc điểm nổi bật cấu thành năng lực vận hành

Các dòng cấu kiện chuyên dụng này sở hữu những ưu thế kỹ thuật vượt trội bao gồm:

• Chịu nhiệt độ cao: Giữ vững đặc tính hình học và độ bền cơ lý trước dải nhiệt biến thiên mạnh.

• Chịu áp suất lớn: Thành van dày dặn chống chịu được các cú sốc áp lực đột ngột từ dòng lưu chất.

• Hoạt động ổn định liên tục: Chu kỳ đóng mở tần suất cao dẻo dai, không xảy ra hiện tượng bó kẹt cơ học.

• Độ kín bít tuyệt đối: Cấu trúc tòa van khít mịn giúp ngăn chặn triệt để hiện tượng rò rỉ hay thất thoát dòng hơi.

• Tuổi thọ cơ khí dài lâu: Giúp doanh nghiệp tối ưu hóa chi phí đầu tư vật tư và cắt giảm tần suất bảo trì.

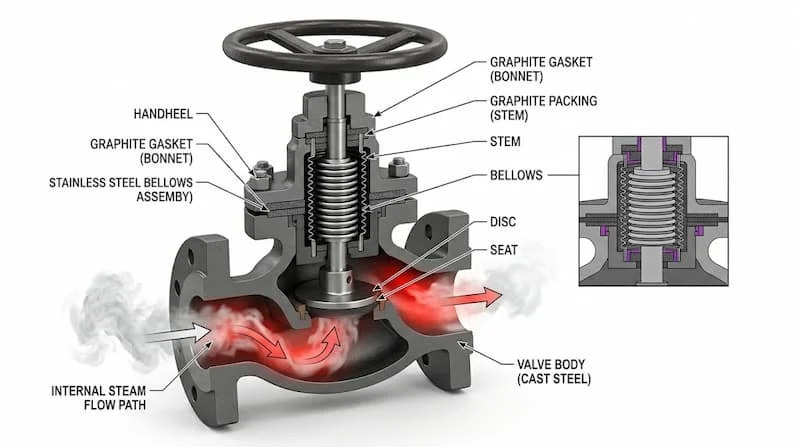

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Hơi Công Nghiệp

Chi tiết cấu tạo cơ khí chịu lực dẻo dai

Một bộ cấu tạo van hơi công nghiệp tiêu chuẩn được hình thành từ bốn nhóm bộ phận có độ chính xác hình học cao:

• Thân van: Vỏ bảo vệ đúc nguyên khối chịu tải áp lực chính, được chế tạo từ gang cầu chống va đập, thép đúc chịu nhiệt độ cao hoặc inox mác cao.

• Đĩa van: Linh kiện cơ khí trực tiếp chốt chặn dòng chảy, làm từ hợp kim kim loại chịu nhiệt tinh luyện có độ cứng siêu cao.

• Ty van: Trục dẫn truyền động tịnh tiến hướng trục, cấu tạo từ thép không gỉ cường độ cao chống cong vênh tuyệt đối.

• Gioăng làm kín cổ van: Hệ thống đệm bít bằng graphite chịu nhiệt hoặc ống xếp kim loại dẻo dai, tạo rào chắn cô lập hoàn toàn khoang trong van với môi trường ngoài.

Nguyên lý hoạt động quản trị dòng nhiệt năng

Cơ chế vận hành của dòng van này dựa trên sự chuyển động của đĩa van để làm thay đổi không gian tiết diện hành lang truyền dẫn. Khi cơ cấu chấp hành tay quay, tay gạt hoặc các bộ điều khiển tự động truyền lực momen xoắn, ty van sẽ dẫn động đĩa van tịnh tiến hoặc xoay góc để thực hiện nhiệm vụ đóng mở dòng hơi hoặc tinh chỉnh tiết diện để điều tiết lưu lượng mượt mà.

Quá trình dịch chuyển này giúp người vận hành dễ dàng kiểm soát áp suất hệ thống và lưu lượng dòng nhiệt một cách định lượng, đảm bảo hơi nóng vận chuyển ổn định đồng thời bảo vệ thiết bị đường ống khỏi các nguy cơ quá áp cục bộ.

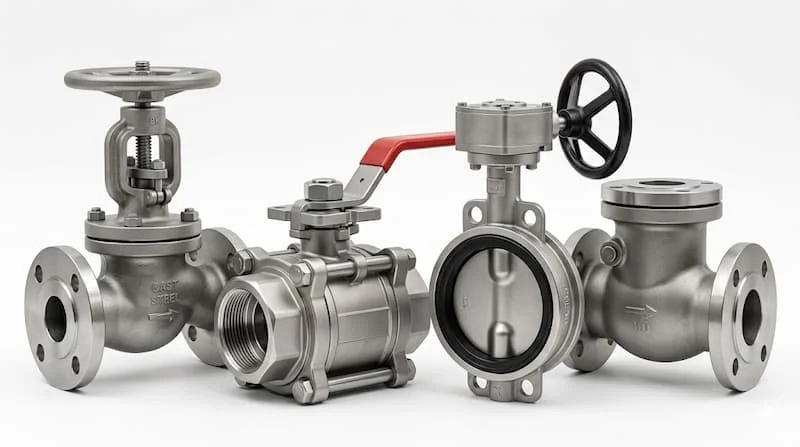

Các Loại Van Hơi Công Nghiệp Phổ Biến

Để tương thích hoàn hảo với từng vị trí trên sơ đồ công nghệ, mạng nhiệt phân tách thành sáu dòng van chủ lực:

Van cầu hơi tinh chỉnh dòng dòng chảy

Đây là thiết bị kinh điển nhất với lòng van uốn lượn hình chữ S. Điểm mạnh vượt trội của dòng van cầu hơi là khả năng điều tiết lưu lượng chính xác tuyệt đối mà không gây mài mòn lệch tâm đĩa van, chuyên dùng cho các vị trí cần khống chế lượng nhiệt.

Van bi hơi đóng ngắt dứt khoát

Sử dụng một viên bi đục lỗ xuyên tâm chịu nhiệt lớn. Ưu điểm lớn nhất của dòng van bi hơi là tốc độ đóng mở nhanh chỉ bằng một thao tác gạt góc 90 độ, tạo hành lang thông thoáng và không gây ra hiện tượng sụt áp khi mở hoàn toàn.

Van bướm hơi cho đường ống lớn

Cấu trúc cánh bướm xoay quanh trục thân van. Dòng thiết bị này là giải pháp tối ưu cho các vị trí có kích thước đường ống lớn, giúp giảm thiểu đáng kể trọng lượng tổng thể cấu kiện và tiết kiệm không gian thi công lắp đặt.

Van một chiều hơi chống dòng chảy ngược

Mắt xích chốt chặn an toàn tự động hóa. Van một chiều chỉ cho phép dòng lưu chất nóng chuyển động đi theo một hướng duy nhất, tự đóng sập tòa van để chống dòng chảy ngược khi có sự cố tụt áp chéo ở thượng nguồn.

Van giảm áp hơi điều phối áp lực

Cấu kiện tự động tinh chỉnh áp suất nội tại. Van tiếp nhận dòng hơi nóng áp lực cao và biến đổi thành dòng hơi có áp suất đầu ra thấp hơn và ổn định, bảo vệ các thiết bị gia nhiệt phía hạ nguồn không bị quá tải nén.

Van điện từ hơi tự động hóa hệ thống

Thiết bị phản hồi nhanh vận hành bằng lực từ trường sinh ra từ cuộn coil điện. Van điện từ đóng mở tự động ngay lập tức, là lựa chọn số một cho các nhánh cấp hơi tự động hóa dải size nhỏ của nhà máy thông minh.

Thông Số Kỹ Thuật Cần Quan Tâm

Quá trình duyệt hồ sơ thu mua vật tư đòi hỏi bộ phận cơ điện phải rà soát các thông số kỹ thuật một cách định lượng:

• Kích thước danh nghĩa (DN): Biên độ dải size cực rộng, trải dài từ ống nhánh nhỏ DN15 cho đến các trục đường ống dẫn tổng quy mô lớn DN600.

• Cấp áp lực thiết kế (PN): Định mức an toàn tối đa cho vỏ van, phân định rõ theo các phân cấp chịu tải gồm PN16, PN25 và PN40.

• Nhiệt độ làm việc an toàn: Khả năng chịu nhiệt bền bỉ tương ứng với từng mác phôi kim loại gồm các mốc tiêu chuẩn 180 độ C, 220 độ C, 350 độ C và mức cực hạn 450 độ C của dòng van hơi nhiệt độ cao.

• Kiểu kết nối cơ học: Linh hoạt các dạng nối ren tiện lợi cho ống nhỏ, nối mặt bích dày tiêu chuẩn châu Âu cho ống chịu lực hoặc hàn áp lực kín vĩnh viễn cho hệ siêu cao áp.

So Sánh Các Loại Van Hơi Công Nghiệp

Việc đối chiếu sâu sắc công năng giữa các giải pháp giúp kỹ sư bố trí phòng van một cách khoa học:

• Van cầu với Van bi: Van cầu chiếm ưu thế hoàn toàn về năng lực tinh chỉnh, tiết lưu dòng hơi cao tốc dẻo dai nhưng tổn thất áp suất lớn hơn. Van bi đóng mở nhanh hơn, không gây giảm áp nhưng nếu dùng để tiết lưu sẽ nhanh bị vẹt đệm bít.

• Van cầu với Van bướm: Van cầu có độ kín khít cơ học và khả năng chịu áp lực tĩnh vượt trội hơn, trong khi van bướm tối ưu hơn về trọng lượng nhẹ và giá thành kinh tế khi triển khai trên đường ống dải size lớn.

• Van thép với Van inox: Van thép đúc là lựa chọn tiêu chuẩn cho hệ thống đường ống trục chính có áp suất và nhiệt độ siêu cao nhờ độ dẻo cơ học chống nứt vỡ. Van inox vượt trội về năng lực chống ăn mòn hóa học bề mặt, phù hợp tuyệt đối cho môi trường sạch.

• Van cơ với Van tự động: Van cơ đòi hỏi sức người vận hành bằng tay quay, tay gạt nên phù hợp cho các vị trí cô lập bảo trì định kỳ. Van tự động dùng điện hoặc khí nén giúp kết nối đồng bộ với tủ PLC để điều khiển mạng nhiệt theo thời gian thực.

Tại Sao Van Hơi Công Nghiệp Phải Chịu Nhiệt Và Áp Suất Cao?

Yêu cầu nghiêm ngặt này xuất phát trực tiếp từ bản chất lý hóa phức tạp của môi chất truyền nhiệt:

• Đặc tính của hơi nóng: Hơi bão hòa mang động năng lớn và xu hướng giãn nở nhiệt khốc liệt, liên tục tìm kiếm các điểm hở cơ học để thoát ra ngoài.

• Áp suất trong hệ thống lò hơi: Mạng đường ống luôn được duy trì ở mức áp suất nén lớn để đẩy dòng nhiệt đi xa, tạo ra tải trọng tĩnh liên tục lên thành van.

• Nguy cơ rò rỉ và nổ đường ống: Nếu vỏ van bị rỗ khí hoặc gioăng đệm biến tính, áp lực dòng hơi sẽ phá hủy cấu kiện ngay lập tức, gây bục nổ đường ống.

• Yêu cầu an toàn vận hành: Việc trang bị van chịu tải cao là rào dậu kỹ thuật bắt buộc để bảo vệ tính mạng cho công nhân đi ca và giữ an toàn cho toàn phân xưởng.

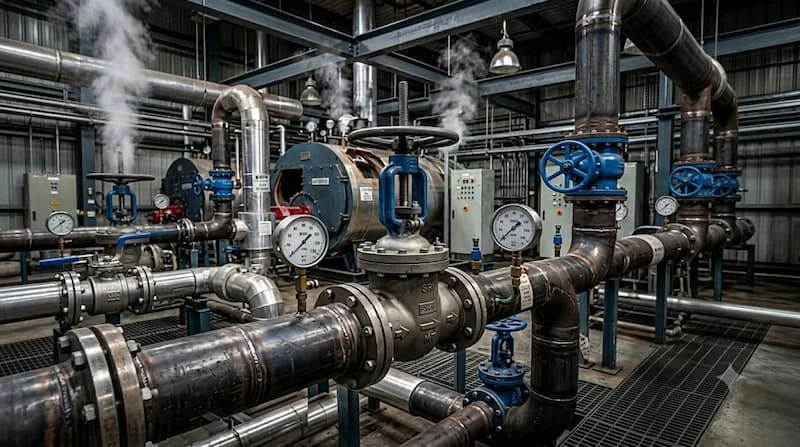

Ứng Dụng Thực Tế Của Van Hơi Công Nghiệp

Dòng cấu kiện này là mắt xích vận hành cốt lõi hiện diện dày đặc trong mọi quy trình công nghệ hiện đại:

• Nhà máy chế biến thực phẩm: Ứng dụng của van hơi công nghiệp thể hiện rõ tại cụm cấp hơi cho nồi nấu gián tiếp, hệ thống tiệt trùng bao bì để đảm bảo dòng nhiệt sạch.

• Nhà máy dệt nhuộm và hoàn tất vải: Điều tiết dòng hơi bão hòa đi vào các bồn nhuộm cao áp để duy trì nhiệt độ cố định cho màu sợi vải.

• Nhà máy sản xuất giấy và bao bì: Cấp dòng nhiệt lượng công suất lớn vào hệ thống các lô sấy ép tấm để làm khô bột giấy liên tục.

• Nhà máy hóa chất và lọc hóa dầu: Vận hành dẻo dai trên các đường ống dẫn dung dịch hóa chất nhiệt độ cao nhờ các dòng van thân inox chống ăn mòn.

• Nhà máy nhiệt điện và đồng phát: Lắp đặt tại các vị trí ngắt dòng tuabin hơi áp suất cao và hệ thống xả cặn đáy boiler.

• Hạ tầng kỹ thuật hệ thống lò hơi: Thiết lập các điểm ngắt dòng phân phối ngay tại cửa ra của các boiler công nghiệp và trạm giảm áp trung tâm.

• Hệ thống gia nhiệt công nghiệp tổng hợp: Các mạng lưới sưởi bồn chứa nhựa đường, bồn dầu truyền nhiệt của các trạm trộn bê tông phức hợp.

Những Sai Lầm Thường Gặp Khi Chọn Van Hơi Công Nghiệp

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây tổn thất lớn cho các chủ đầu tư:

• Chọn sai vật liệu chế tạo phôi: Lắp đặt van thân gang xám thông thường vào vị trí hơi quá nhiệt dải cao, gây nguy cơ rứt gãy vỏ van do sốc nhiệt.

• Chọn sai kích thước đường dòng chảy: Chỉ mua van dựa theo kích cỡ ren của ống cũ mà không tính toán lưu lượng, dẫn đến nghẽn dòng hoặc sụt áp chéo hạ nguồn.

• Chọn sai áp suất làm việc định mức (PN): Sử dụng van PN16 cho đường ống có áp lực vận hành thực tế thường xuyên dao động ở mức 25 bar.

• Chọn sai nhiệt độ làm việc của hệ gioăng bít: Khiến lớp đệm bọc cổ ty van bị nóng chảy, làm rò rỉ hơi sống khốc liệt ra môi trường.

• Không kiểm tra kỹ nguồn gốc xuất xứ sản phẩm: Sập bẫy các dòng van trôi nổi giá rẻ không rõ thương hiệu, dẫn đến tuổi thọ kém và tiềm ẩn rủi ro mất an toàn.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Mua Hàng

Quy trình năm bước lựa chọn van từ kỹ sư cơ điện

• Bước 1: Xác định nhiệt độ hơi chính xác tại điểm lắp đặt để giới hạn dải vật liệu phôi đúc và hệ thống đệm bít tòa van tương thích.

• Bước 2: Xác định áp suất vận hành bình thường và áp suất đỉnh của hệ thống để chọn phân cấp áp lực PN an toàn.

• Bước 3: Lựa chọn loại van phù hợp dựa trên công năng sử dụng thực tế là cần đóng mở nhanh hay tinh chỉnh tiết lưu dòng nhiệt.

• Bước 4: Lựa chọn vật liệu phù hợp giữa các dòng gang cầu, thép đúc áp lực hoặc inox dựa trên tính chất hóa lý của môi chất.

• Bước 5: Lựa chọn thương hiệu uy tín có lịch sử chế tạo lâu năm để bảo đảm thông số kỹ thuật công bố đạt chuẩn công nghiệp thực tế.

Bộ checklist mua hàng nghiêm ngặt cho phòng vật tư nhà máy

Trước khi thực hiện ký quyết định phê duyệt chi và tiến hành nghiệm thu thiết bị nhập kho, bộ phận thu mua cần kiểm tra đối chiếu đầy đủ các tiêu chí định lượng sau:


• Xác định kích thước danh nghĩa DN của van phải trùng khớp hoàn toàn với thông số đường ống chờ tại phân xưởng.

• Xác định cấp áp lực PN đúc nổi sắc nét trực tiếp trên vỏ thân van đạt tiêu chuẩn thiết kế an toàn.

• Kiểm tra chất liệu phôi đúc thân van bảo đảm đúng mác gang dẻo, thép đúc hay inox theo đúng hồ sơ kỹ thuật.

• Kiểm tra dải nhiệt độ làm việc ghi trong catalogue đáp ứng tốt nền nhiệt vận hành thực tế của lò hơi.

• Kiểm tra đúng phương thức kiểu kết nối cơ học ren hay tiêu chuẩn mặt bích bít kín.

• Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm số seri.

• Lựa chọn nhà cung cấp có pháp nhân uy tín và cam kết chính sách bảo hành rõ ràng để an tâm vận hành dài lâu.

FAQ - Câu Hỏi Thường Gặp Về Van Hơi Công Nghiệp

Dòng cấu kiện van hơi công nghiệp bản chất dùng để làm gì?

Đây là dòng van cơ khí chuyên dụng dùng để kiểm soát, đóng mở hoặc điều tiết lưu lượng và áp suất của dòng hơi nóng bên trong các hệ thống mạng nhiệt và lò hơi công nghiệp.

Thiết bị van hơi công nghiệp có khả năng chịu được mức nhiệt độ tối đa bao nhiêu?

Tùy thuộc vào thiết kế hình học và mác phôi vật liệu chế tạo, dải nhiệt độ làm việc an toàn của thiết bị có thể kéo dài từ mức 180 độ C cho đến ngưỡng cực hạn 450 độ C.

Khi nào nhà máy nên ưu tiên dùng van thân gang và khi nào dùng van thân thép đúc?

Đối với hệ thống áp suất trung bình dải dưới 16 bar và nhiệt độ thấp, van gang cầu là giải pháp tối ưu kinh tế. Ngược lại, các hệ thống áp suất và nhiệt độ cao bắt buộc phải ưu tiên sử dụng van thép đúc để bảo hộ an toàn tuyệt đối.

Dòng sản phẩm van hơi nào sở hữu năng lực điều tiết lưu lượng tốt nhất?

Van cầu hơi là lựa chọn phổ biến và hoàn hảo nhất cho chức năng điều tiết nhờ cấu trúc đĩa côn tịnh tiến hướng trục mịn màng, không gây mài mòn lệch tâm tòa van.

Chu kỳ thời gian bao lâu thì nhà máy nên tiến hành bảo trì định kỳ cho thiết bị?

Thông thường, các kỹ sư khuyến nghị nên tiến hành kiểm tra định kỳ, rà soát lớp gioăng bít và tra mỡ chịu nhiệt vào trục ty van mỗi 6 đến 12 tháng một lần tùy thuộc vào tần suất vận hành thực tế của phân xưởng.

Làm Thế Nào Để Chọn Đúng Van Hơi Công Nghiệp?

Tóm lại, van hơi công nghiệp đóng vai trò đặc biệt quan trọng và là mắt xích quyết định trực tiếp đến hiệu quả năng lượng lẫn độ an toàn tuyệt đối của toàn bộ hệ thống hơi nóng. Việc thấu hiểu bản chất kỹ thuật để lựa chọn đúng loại van, mác vật liệu và thông số kích thước hình học sẽ giúp doanh nghiệp giảm thiểu tối đa chi phí vận hành, nâng cao tuổi thọ máy móc và đảm bảo phân xưởng hoạt động ổn định lâu dài qua nhiều thập kỷ. Đây chắc chắn là hạng mục đầu tư vật tư mang lại giá trị kinh tế bền vững cho mọi công trình đối với van hơi công nghiệp.
