Van Hơi Nóng: Giải Pháp Quản Trị Khép Kín Hệ Thống Nhiệt Áp Lực Cao

Trong tổng thể kết cấu kỹ thuật của các nhà máy sản xuất hiện đại, năng lượng nhiệt từ hơi nước bão hòa luôn được coi là nguồn lực huyết mạch thúc đẩy toàn bộ dây chuyền vận hành. Dòng lưu chất này chuyển động liên tục trong lòng ống dẫn dưới dải áp lực dồn nén cực lớn và nền nhiệt lượng khổng lồ. Để kiểm soát an toàn và phân phối nguồn năng lượng định lượng này đến từng phân xưởng, sự hiện diện của thiết bị steam valve đóng vai trò quyết định, trực tiếp bảo hộ hạ tầng cơ điện và duy trì tính ổn định của dòng sản xuất.

Nếu đơn vị quản lý vận hành chủ quan sử dụng các dòng cấu kiện dải phổ thông không đạt chuẩn kỹ thuật cho môi trường nhiệt cao, hậu quả để lại sẽ vô cùng nghiêm trọng. Hiện tượng nứt vỡ vách ngăn phôi kim loại, cháy bục gioăng bọc ty van sẽ ngay lập tức kích hoạt sự cố rò rỉ hơi sống khốc liệt, làm sụt giảm nghiêm trọng áp suất lò hơi và đẩy chi phí chất đốt tăng vọt. Việc đầu tư trang bị hệ thống steam valve chất lượng cao chính là giải pháp cốt lõi để các kỹ sư cơ điện loại bỏ hoàn toàn các điểm nguy cơ, tối ưu hóa năng lượng và triệt tiêu rủi ro bục nổ phân xưởng.

Van Hơi Nóng Là Gì?

Định nghĩa bản chất thiết bị từ chuyên gia kỹ thuật

Để làm rõ khái niệm định lượng dưới góc nhìn chuyên ngành, steam valve là gì? Đây là thuật ngữ dùng để chỉ nhóm thiết bị cơ khí chuyên dụng được chế tạo để lắp đặt trực tiếp trên hệ thống đường ống hơi, đường ống lò hơi, có chức năng đóng mở, điều tiết linh hoạt hoặc cô lập hoàn toàn dòng hơi nước bão hòa, hơi quá nhiệt trong các hệ thống công nghiệp. Thiết bị đóng vai trò điều phối dòng năng lượng mà không làm suy hao áp lực gốc của trạm phân phối.

Bốn đặc điểm nổi bật cấu thành năng lực vận hành

Dòng cấu kiện chuyên dụng này khẳng định vị thế trung tâm trong phòng van nhờ các ưu thế cấu trúc vượt trội:

• Khả năng chịu nhiệt độ cao dẻo dai, không bị biến đổi đặc tính cơ lý hay giãn nở hình học vượt ngưỡng an toàn.

• Năng lực chịu áp suất lớn cực hạn, chịu đựng tốt các cú sốc áp lực tĩnh và động phát sinh từ lò hơi.

• Độ kín tốt tuyệt đối tại tòa van và hệ thống cổ trục, triệt tiêu hoàn toàn nguy cơ thoát hơi sống ra môi trường.

• Hoạt động ổn định trong môi trường khắc nghiệt, duy trì chu kỳ đóng mở tần suất cao liên tục qua nhiều năm dài.

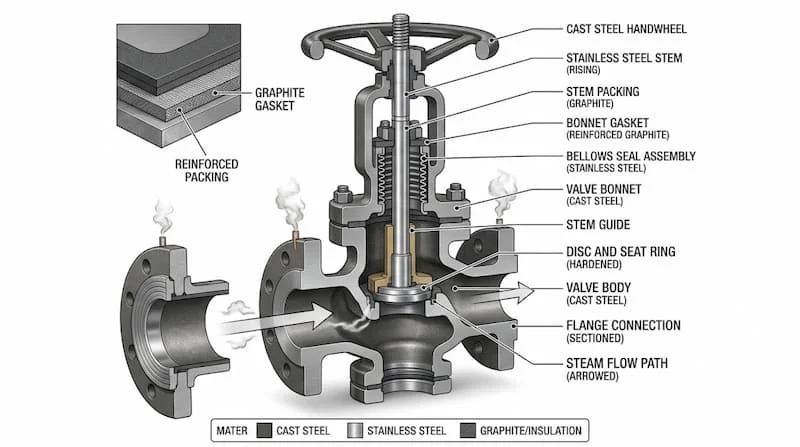

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Hơi Nóng

Chi tiết kết cấu cơ khí chịu tải nhiệt dẻo dai

Cấu tạo steam valve là một chỉnh thể cơ khí đồng bộ được định hình từ bốn bộ phận có độ chính xác hình học cao:

• Thân van: Phần vỏ bảo vệ dày dặn chịu lực trực tiếp, đúc từ các mác vật liệu cao cấp có dải bền cao gồm gang cầu, thép đúc chịu áp, hoặc inox mác cao chịu mài mòn.

• Đĩa van: Linh kiện chốt chặn dòng chảy tốc độ cao, được gia công tinh luyện từ hợp kim chịu nhiệt có độ cứng bề mặt siêu cao nhằm chống lại hiện tượng xói mòn thủy lực.

• Ty van: Trục tịnh tiến dẫn động cơ học làm bằng inox chống ăn mòn và chống cong vênh tuyệt đối trước lực siết momen xoắn lớn.

• Gioăng làm kín: Hệ thống đệm bít tòa van và cổ trục sử dụng chất liệu graphite chịu nhiệt nguyên chất, tạo rào chắn khóa cứng hành lăng thoát hơi.

Nguyên lý hoạt động điều hòa lưu chất mạng nhiệt

Cơ chế chuyển động của dòng van hơi công nghiệp này dựa trên sự thay đổi không gian tiết diện của hành lang truyền dẫn nội tại. Khi người vận hành xoay vô lăng tay quay hoặc kích hoạt bộ cơ cấu chấp hành tự động, lực truyền động sẽ dẫn động ty van làm nâng hạ hoặc xoay đĩa van ra vào tòa van.

Hành vi cơ học khép kín này thực hiện nhiệm vụ đóng mở dòng hơi dứt khoát hoặc điều chỉnh lưu lượng, kiểm soát áp suất một cách định lượng mượt mà. Qua đó, thiết bị giúp bảo vệ toàn bộ hệ thống đường ống khỏi các sự cố quá tải nén, giữ cho mạng nhiệt luôn vận hành ổn định.

Các Loại Van Hơi Nóng Phổ Biến Hiện Nay

Để tương thích hoàn hảo với từng mục đích công nghệ riêng biệt, hệ sinh thái thiết bị phân tách thành sáu chủng loại cấu kiện chủ lực:

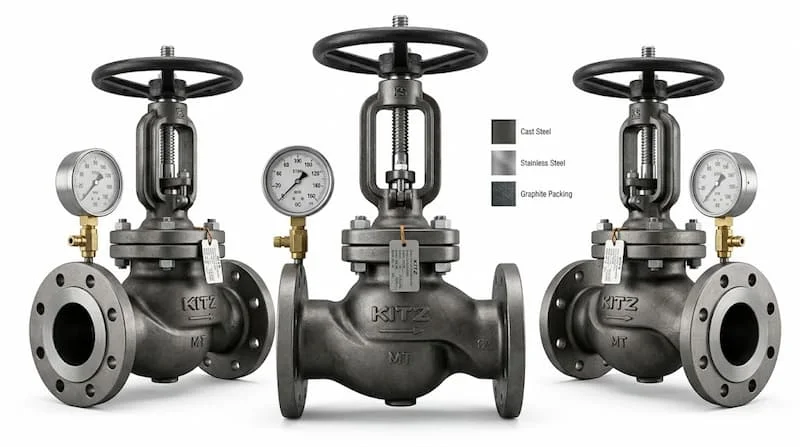

Van cầu hơi tinh chỉnh dòng nhiệt lượng

Đây là dòng cấu kiện kinh điển và quan trọng nhất trong phòng van. Với thiết kế hành lang dòng chảy dạng chữ S uốn lượn đặc trưng, van cầu hơi sở hữu năng lực điều tiết chính xác tuyệt đối lưu lượng lưu chất mà không gây hiện tượng mài mòn lệch tâm đĩa van dưới áp lực cao.

Van bi hơi đóng ngắt dứt khoát nhanh chóng

Dòng cấu kiện tối ưu cho các vị trí yêu cầu cô lập đường ống tức thì. Nhờ kết cấu viên bi đục lỗ xuyên tâm kết hợp tay gạt góc 90 độ, van bi hơi giúp đóng mở nhanh, tạo hành lang thông suốt hoàn toàn và không gây sụt giảm áp lực khi mở hết cỡ.

Van bướm hơi cho trục ống lớn

Mẫu cấu kiện chuyên dụng cho các hệ thống đường ống phân phối có dải đường kính lớn. Kết cấu đĩa dạng cánh bướm xoay quanh trục giúp cắt giảm tối đa trọng lượng tổng thể cấu kiện, tiết kiệm diện tích thi công nhưng vẫn đảm bảo độ bền nhiệt tốt.

Van một chiều hơi ngăn dòng chảy ngược

Mắt xích chốt chặn tự động hóa bảo vệ an toàn thượng nguồn. Van một chiều hơi nóng tự động mở khi có dòng hơi đúng hướng đi qua và ngay lập tức khóa chặt tòa van khi xảy ra hiện tượng chênh lệch áp suất ngược từ phía hạ nguồn.

Van giảm áp hơi điều phối áp lực

Thiết bị tự động hóa tinh chỉnh áp suất mạng nhiệt. Cấu kiện này có trách nhiệm tiếp nhận dòng lưu chất có áp suất nén lớn từ đường ống trục chính và biến đổi thành dòng hơi có áp suất đầu ra thấp hơn và ổn định theo đúng định mức cài đặt trước.

Van an toàn hơi bảo vệ hệ thống tối cao

Lá chắn phòng ngự cuối cùng của hệ thống đường ống lò hơi. Khi áp suất nội tại của hệ thống vượt ngưỡng định mức an toàn, van an toàn hơi sẽ tự động bật mở để xả bớt lưu lượng hơi thừa ra môi trường, ngăn chặn triệt tiêu nguy cơ nổ bục đường ống.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Hơi Nóng

Quá trình thẩm định hồ sơ vật tư đòi hỏi các kỹ sư cơ điện phải rà soát các thông số định lượng một cách chi tiết:

• Kích thước danh nghĩa (DN): Biên độ dải size cực rộng, trải dài từ ống nhánh nhỏ DN15 cho đến hệ trục ống dẫn tổng công nghiệp DN600.

• Cấp áp lực chịu tải (PN): Định mức an toàn cho vỏ van theo các tiêu chuẩn kỹ thuật châu Âu gồm PN16, PN25 và PN40.

• Nhiệt độ vận hành định mức: Các cột mốc chịu nhiệt dẻo dai tương ứng với từng cấp vật liệu bao gồm 180 độ C, 220 độ C, 350 độ C và mức cực hạn đạt 425 độ C của dòng van hơi chịu nhiệt.

• Kiểu kết nối cơ học: Phân định rõ ràng dạng nối ren tiện lợi cho đường ống nhỏ hoặc nối mặt bích dày tiêu chuẩn dải size lớn để bít kín tuyệt đối.

So Sánh Các Loại Van Hơi Nóng

Việc đặt các dải giải pháp lên bàn cân đối chiếu giúp các kỹ sư cơ điện tối ưu hóa phương án bố trí phòng van:

• Van cầu với van bi: Van cầu vượt trội hoàn toàn về khả năng tiết lưu, điều tiết dòng hơi cao tốc dẻo dai ở các góc mở hẹp mà không sợ hỏng đĩa van. Van bi tối ưu hơn về tốc độ đóng ngắt dứt khoát nhưng không phù hợp để làm nhiệm vụ điều tiết lưu lượng.

• Van bi với van bướm: Van bi mang lại độ kín khít cơ học tốt hơn ở dải áp suất cao dải size nhỏ và trung bình. Van bướm tối ưu hơn hẳn về mặt chi phí đầu tư kinh tế và trọng lượng nhẹ khi triển khai trên các trục ống dẫn dải kích thước lớn.

• Van ren với van mặt bích: Kết nối ren gọn nhẹ, chi phí thấp, phù hợp cho đường ống nhánh dải nhỏ áp lực thấp. Kết nối mặt bích chắc chắn, lực siết phân bổ đa điểm qua vòng bulông, chịu rung động và áp lực cao xuất sắc cho đường ống lớn.

• Phôi gang với thép đúc với inox: Thân gang dẻo thích hợp cho hệ hơi bão hòa áp suất trung bình thấp, giá thành rẻ. Thép đúc là tiêu chuẩn bắt buộc cho mạng nhiệt siêu cao áp nhờ đặc tính chống nứt vỡ. Inox vượt trội về năng lực chống ăn mòn bề mặt, chuyên dùng cho môi trường vô trùng.

Tại Sao Van Hơi Nóng Phải Chịu Nhiệt Và Áp Suất Cao?

Yêu cầu nghiêm ngặt này xuất phát trực tiếp từ bản chất lý hóa phức tạp của môi chất truyền nhiệt trong công nghiệp:

• Tính chất của hơi bão hòa: Luôn tồn tại sự liên kết chặt chẽ giữa áp suất và nhiệt độ, khi áp suất tăng cao thì nền nhiệt độ cũng tăng lên tỷ lệ thuận, tạo ra tải trọng nén tĩnh liên tục lên vách van.

• Tính chất của hơi quá nhiệt: Mang dòng nhiệt lượng khô khổng lồ vượt xa nhiệt độ bão hòa, có xu hướng làm khô dòn và phá hủy nhanh chóng các kết cấu gioăng đệm bít thông thường.

• Nguy cơ khi dùng sai vật liệu: Nếu phôi kim loại bị rỗ khí hoặc chịu nhiệt kém, sự co giãn nhiệt không đều sẽ kích hoạt các vết nứt xé vỏ van, dẫn đến thảm họa rò rỉ hơi sống khốc liệt.

• Tác động đến tuổi thọ thiết bị: Việc trang bị van chịu tải cao giúp triệt tiêu hiện tượng mài mòn xâm thực do dòng hơi cao tốc, bảo hộ dòng đời vận hành của cấu kiện dài lâu qua nhiều thập kỷ.

Ứng Dụng Thực Tế Của Van Hơi Nóng Trong Công Nghiệp

Dòng cấu kiện này là mắt xích kiểm soát dòng nhiệt cốt lõi xuất hiện dày đặc trong các quy trình sản xuất quan trọng:

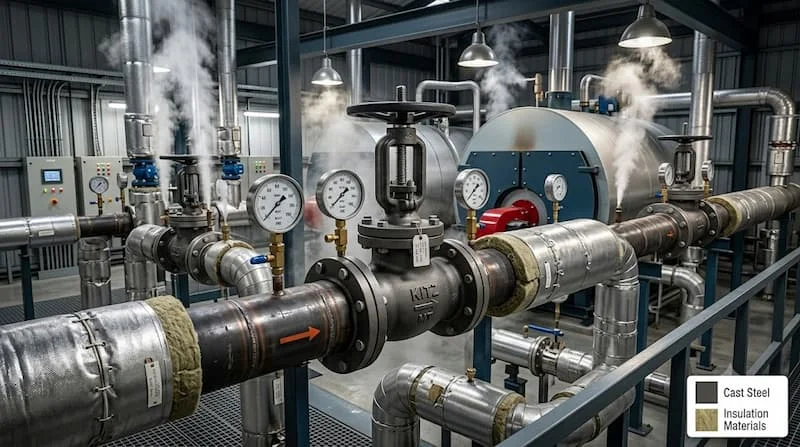

• Ứng dụng của van hơi nóng tại hệ thống lò hơi: Lắp đặt ngay tại ngõ ra của boiler áp lực, cụm bẫy hơi phân xưởng và mạng lưới ống góp trung tâm.

• Nhà máy chế biến thực phẩm: Điều tiết dòng nhiệt cấp cho bồn gia nhiệt gián tiếp, hệ thống tủ sấy tiệt trùng nông sản yêu cầu kiểm soát dòng nhiệt mịn.

• Nhà máy sản xuất đồ uống: Vận hành tại các cụm van cấp hơi cho nồi nấu mạch nha, dây chuyền thanh trùng chai sản phẩm vô trùng.

• Nhà máy dệt nhuộm và hoàn tất vải: Cấp dòng hơi bão hòa ổn định vào các bể nhuộm cao áp để duy trì nhiệt độ cố định cho màu sợi vải.

• Nhà máy sản xuất giấy và bao bì: Khống chế dòng hơi sấy đi vào các lô sấy ép tấm phôi khô với tần suất chạy máy liên tục 24/7.

• Nhà máy hóa chất và lọc dầu: Phục vụ chu trình công nghệ nhiệt độ cao, điều tiết dòng nhiệt trong tháp chưng cất có tính chất ăn mòn mạnh.

• Nhà máy nhiệt điện: Lắp đặt trên hệ thống trục chính dẫn động tuabin hơi áp suất cao và hệ đường ống xả đáy lò hơi tổng.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Hơi Nóng

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây tổn thất lớn cho các nhà thầu thu mua vật tư:

• Chọn sai vật liệu chế tạo phôi van: Đưa van thân gang xám dải thấp vào vị trí hơi quá nhiệt dải cao vượt ngưỡng, gây nứt vỡ vỏ bảo vệ do sốc nhiệt.

• Chọn sai áp suất định mức PN: Sử dụng van cấp áp thấp PN16 vào đường ống có áp lực vận hành thực tế thường xuyên dao động ở mức 25 bar.

• Chọn sai nhiệt độ làm việc của hệ gioăng bít: Khiến lớp đệm bọc cổ ty van bị nóng chảy, làm rò rỉ hơi sống khốc liệt ra môi trường ngoài.

• Bảo trì không đúng cách: Bỏ bê việc tra mỡ chịu nhiệt vào trục ty van, không xả cặn nước ngưng định kỳ gây ra hiện tượng búa nước phá hủy tòa van.

• Mua van chất lượng thấp trôi nổi: Sập bẫy các dòng van rẻ tiền không rõ nguồn gốc nhãn mác, tiềm ẩn nguy cơ nổ bục đường ống cực kỳ nguy hiểm cho thợ đi ca.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Lựa Lựa Chọn

Quy trình năm bước lựa chọn van từ kỹ sư mạng nhiệt

• Bước 1: Xác định nhiệt độ hơi chính xác tại điểm lắp đặt để giới hạn dải vật liệu phôi đúc và hệ thống đệm bít tòa van tương thích.

• Bước 2: Xác định áp suất làm việc bình thường và áp suất đỉnh của lò hơi để chọn phân cấp áp lực PN an toàn.

• Bước 3: Kiểm tra chính xác kích thước đường ống dẫn để lựa chọn size van đồng bộ hoàn hảo với hệ thống ống chờ.

• Bước 4: Lựa chọn loại van phù hợp dựa trên yêu cầu công nghệ tại vị trí thi công là cần đóng ngắt nhanh dứt khoát hay tiết lưu mịn.

• Bước 5: Kiểm tra kỹ tiêu chuẩn kết nối cơ học nối ren hay hệ tiêu chuẩn mặt bích bít kín của mạng lưới hiện hữu để chọn cấu kiện ráp vừa vặn.

Bộ checklist lựa chọn nghiêm ngặt cho phòng vật tư dự án

Trước khi ký quyết định phê duyệt chi và tiến hành nghiệm thu thiết bị nhập kho, bộ phận thu mua cần kiểm tra đối chiếu đầy đủ các tiêu chí định lượng sau:

• Xác định kích thước danh nghĩa DN của van phải trùng khớp hoàn toàn với thông số đường ống chờ tại phân xưởng.

• Xác định dải nhiệt độ làm việc thực tế ghi trên tài liệu kỹ thuật đi kèm sản phẩm đáp ứng tốt nhiệt độ lò hơi.

• Xác định cấp áp lực PN đúc nổi sắc nét trực tiếp trên vỏ thân van đạt tiêu chuẩn thiết kế an toàn.

• Kiểm tra chất liệu phôi đúc thân van bảo đảm đúng mác gang dẻo, thép đúc hay inox theo đúng hồ sơ nghiệm thu vật tư.

• Chọn đúng kiểu kết nối cơ học ren tiện lợi hay hệ bích gắn kết đồng tâm chặt chẽ.

• Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm số seri máy.

• Kiểm tra điều khoản bảo hành từ nhà phân phối có pháp nhân uy tín rõ ràng để bảo hộ quyền lợi kỹ thuật lâu dài.

FAQ - Câu Hỏi Thường Gặp Về Van Hơi Nóng

Thiết bị van hơi nóng có năng lực chịu được ngưỡng nhiệt độ tối đa bao nhiêu?

Tùy thuộc vào phôi vật liệu đúc vỏ van và thiết kế hệ thống gioăng phớt, nhiệt độ làm việc an toàn của thiết bị có thể dao động dải rộng, kéo dài từ mức 180 độ C cho đến ngưỡng cực hạn trên 400 độ C của dòng thân thép hợp kim đặc biệt.

Các dòng thiết bị này thường được chế tạo bằng chất liệu cốt lõi gì?

Ba dòng vật liệu đúc phổ biến và chiếm thị phần lớn nhất hiện nay trong ngành sản xuất van công nghiệp chịu nhiệt bao gồm gang cầu dẻo, thép đúc áp lực cao và phôi thép không gỉ inox.

Đối với môi trường mạng nhiệt phân xưởng thì nên ưu tiên dùng van cầu hay van bi?

Nếu tại vị trí lắp đặt yêu cầu công năng tinh chỉnh và điều tiết lưu lượng mịn màng thì van cầu hơi là lựa chọn bắt buộc. Ngược lại, nếu chỉ cần đóng ngắt dòng lưu chất dứt khoát nhanh chóng thì van bi là giải pháp tối ưu.

Cấu kiện van hơi nóng có thể ứng dụng trực tiếp cho hệ thống lò hơi được không?

Có. Đây chính là môi trường vận hành cốt lõi và là ứng dụng phổ biến nhất của dòng thiết bị này nhằm kiểm soát dòng nhiệt lượng tổng ngõ ra của các boiler công nghiệp.

Chu kỳ thời gian bao lâu thì các kỹ sư nên tiến hành bảo trì cho cấu kiện?

Thông thường, các chuyên gia khuyến nghị nhà máy nên tiến hành kiểm tra định kỳ, rà soát hệ gioăng bít và tra mỡ chịu nhiệt vào trục ty van từ 6 đến 12 tháng một lần tùy thuộc vào tần suất hoạt động thực tế của phân xưởng.

Làm Thế Nào Để Chọn Đúng Van Hơi Nóng?

Tóm lại, van hơi nóng là dòng cấu kiện kỹ thuật đặc biệt quan trọng và không thể thiếu trong các hệ thống hơi công nghiệp hiện đại, giúp kiểm soát dòng hơi một cách định lượng, đảm bảo an toàn tối cao và nâng cao hiệu suất vận hành nhiệt năng. Việc thấu hiểu bản chất công nghệ để lựa chọn đúng chủng loại van, mác vật liệu phôi đúc và thông số kích thước hình học sẽ giúp toàn bộ mạng đường ống hoạt động ổn định, triệt tiêu hoàn toàn nguy cơ hao phí hơi sống và tiết kiệm tối đa ngân sách bảo trì đột xuất. Đây chắc chắn là hạng mục đầu tư vật tư mang lại giá trị kinh tế bền vững cho doanh nghiệp đối với van hơi nóng.
