Van Hơi Điều Khiển Khí Nén: Giải Pháp Tự Động Hóa Tốc Độ Cao Cho Hệ Thống Nhiệt

Trong kỷ nguyên công nghiệp hóa hiện đại, việc tối ưu hóa năng lượng sấy và tự động hóa quy trình phân phối nhiệt lượng là yếu tố sống còn quyết định năng lực cạnh tranh của doanh nghiệp. Trên các trục đường ống truyền tải hơi nước bão hòa hoặc hơi quá nhiệt, dòng lưu chất luôn di chuyển với vận tốc cực lớn dưới nền nhiệt độ và áp suất dồn nén khốc liệt. Để quản lý nguồn năng lượng khổng lồ này một cách chính xác theo thời gian thực, sự hiện diện của hệ thống van hơi điều khiển khí nén trở thành mắt xích công nghệ không thể thay thế trong mọi phân xưởng vận hành.

Việc duy trì phương thức điều khiển thủ công bằng tay quay truyền thống tại các vị trí xung yếu không chỉ làm sụt giảm năng suất sấy mà còn tiềm ẩn nhiều rủi ro kỹ thuật. Sự chậm trễ trong thao tác cơ học của con người sẽ dẫn đến hiện tượng sai lệch nhiệt độ cục bộ, làm ảnh hưởng trực tiếp đến chất lượng thành phẩm của mẻ sản xuất. Ứng dụng van hơi điều khiển khí nén chính là giải pháp cốt lõi giúp các kỹ sư cơ điện thiết lập rào chắn tự động hóa khép kín, bảo vệ hạ tầng thiết bị và tối ưu hóa chi phí chất đốt cho lò hơi trung tâm.

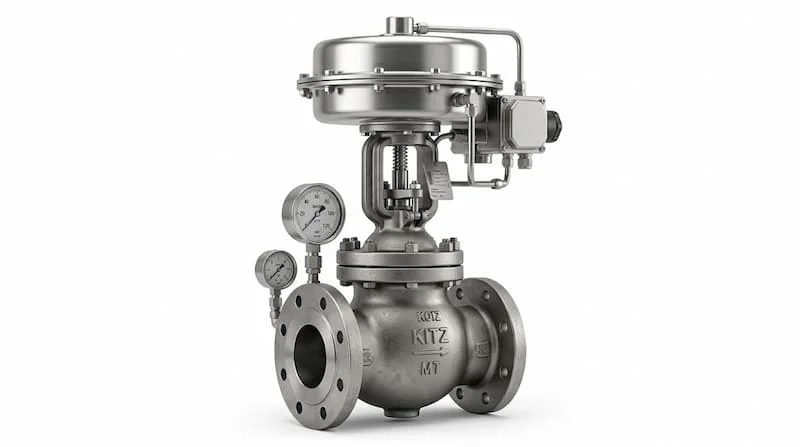

Van Hơi Điều Khiển Khí Nén Là Gì?

Định nghĩa bản chất thiết bị tự động hóa dưới góc nhìn kỹ thuật

Để phân tích một cách định lượng và tường tận, van hơi điều khiển khí nén là gì? Đây là dòng cấu kiện cơ khí cao cấp chuyên dụng cho môi trường nhiệt, được tích hợp bộ truyền động khí nén (Pneumatic Actuator) lắp phía thượng tầng nhằm thay thế hoàn toàn sức người. Thiết bị này tiếp nhận áp lực khí cấp từ trung tâm để thực hiện các thao tác đóng mở hoàn toàn hoặc tinh chỉnh tiết lưu dòng hơi nước trong hệ thống đường ống một cách tự động và chuẩn xác theo các kịch bản lập trình sẵn.

Bốn đặc điểm nổi bật cấu thành năng lực vận hành vượt trội

Dòng cấu kiện van hơi tự động này khẳng định vị thế độc tôn trong kiến trúc cơ điện nhờ bốn ưu thế kỹ thuật cốt lõi:

• Mức độ tự động hóa cao: Dễ dàng kết nối đồng bộ với hệ thống tủ điều khiển PLC hoặc mạng Scada để giám sát chu trình sấy từ xa.

• Tốc độ đóng mở nhanh hành trình: Thời gian chuyển trạng thái tòa van diễn ra gần như tức thì, vượt trội hoàn toàn so với các dòng cơ học hay động cơ điện.

• Hoạt động ổn định dẻo dai: Thiết kế cơ khí tối ưu giúp thiết bị duy trì chu kỳ chạy máy liên tục với tần suất đóng ngắt dày đặc.

• Hoạt động phù hợp môi trường nhiệt độ cao: Cấu trúc tách biệt giữa phòng van chịu nhiệt và cơ cấu điều khiển giúp triệt tiêu nguy cơ hỏng hóc do om nhiệt.

Cấu Tạo Và Nguyên Lý Hoạt Động

Chi tiết các module cấu thành van hơi điều khiển khí nén

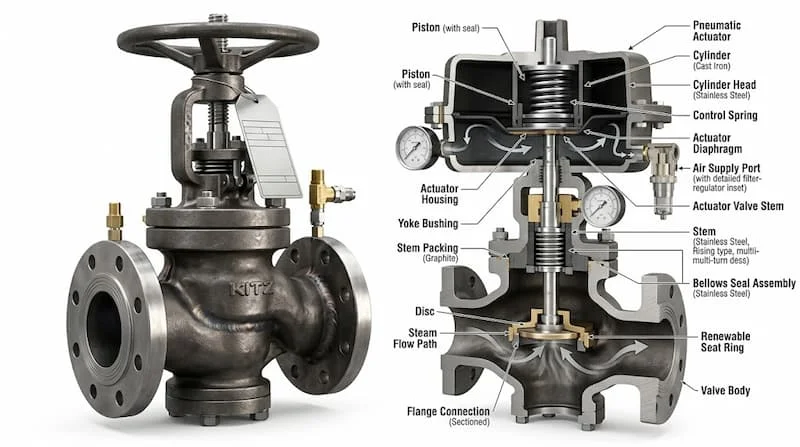

Một bộ cấu tạo van hơi điều khiển khí nén hoàn chỉnh là một chỉnh thể cơ điện chính xác, bao gồm năm khối cấu kiện chính:

• Thân van chịu lực: Phần vỏ đúc nguyên khối dày dặn trực tiếp tiếp xúc lưu chất nóng, chế tạo từ các mác phôi gang cầu, thép đúc chịu áp lực hoặc thép không gỉ inox chịu mài mòn.

• Bộ truyền động khí nén: Đóng vai trò là đầu não sinh lực cơ học, phân chia thành hai dạng cấu trúc gồm tác động đơn sử dụng lò xo phản hồi tự động hoặc tác động kép điều khiển hai chiều bằng xung khí.

• Van điện từ điều khiển cấp khí: Thiết bị phụ trợ chịu trách nhiệm đóng mở dòng khí nén cấp vào hoặc xả ra khỏi actuator khí nén theo lệnh từ tủ trung tâm.

• Bộ định vị tuyến tính (Positioner): Cấu kiện cao cấp nhất lắp trên các van tiết lưu, nhận tín hiệu dòng analog để điều chỉnh góc mở chính xác của đĩa van theo tỷ lệ phần trăm dải đo.

• Công tắc giám sát hành trình: Thiết bị truyền tín hiệu phản hồi cơ điện về phòng điều khiển trung tâm để theo dõi trạng thái van đang đóng hay mở theo thời gian thực.

Nguyên lý hoạt động biến đổi áp lực thành động năng hướng trục

Cơ chế vận hành của dòng van này dựa trên sự biến đổi áp năng của dòng khí điều khiển thành cơ năng dịch chuyển hướng trục. Khi dòng khí nén có áp lực đạt chuẩn được cấp vào buồng chứa của bộ truyền động, áp suất này sẽ tác động trực tiếp lên hệ thống piston hoặc màng ngăn nội tại, thắng lực cản của lò xo hoặc áp lực đối nghịch để đẩy trục van dịch chuyển.

Lực đẩy sinh ra từ động cơ khí nén sẽ dẫn động ty van và đĩa van tịnh tiến ra vào tòa van một cách dứt khoát. Tùy thuộc vào cấu hình thiết bị phụ trợ đi kèm, van có thể vận hành theo hai chế độ cốt lõi bao gồm chế độ ngắt dòng hoàn toàn ON/OFF hoặc chế độ điều tiết tuyến tính tinh chỉnh lưu lượng lưu chất, giúp bảo vệ hệ thống vận hành ổn định trước mọi biến động tải tiêu thụ.

Các Loại Van Hơi Điều Khiển Khí Nén Phổ Biến

Để tương thích hoàn hảo với từng phân đoạn công nghệ trên sơ đồ mạng nhiệt, hệ sinh thái thiết bị phân tách thành bốn dòng van chủ lực:

Van cầu điều khiển khí nén

Đây là sự lựa chọn số một cho các vị trí yêu cầu kiểm soát nhiệt độ mịn màng. Nhờ kết cấu lòng van hình chữ S uốn lượn đặc trưng, van cầu điều khiển khí nén sở hữu năng lực điều tiết lưu lượng chính xác tuyệt đối ở các góc mở hẹp mà không sợ hiện tượng xói mòn vẹt đĩa van dưới áp lực dòng hơi cao tốc.

Van bi điều khiển khí nén

Thiết bị chuyên trách cho các vị trí nhánh cần đóng mở nhanh hoàn toàn để cô lập đường ống dẫn nhiệt. Viên bi khoét lỗ xuyên tâm kết hợp cùng actuator khí nén hành trình xoay góc 90 độ tạo ra hành lang truyền dẫn thẳng, triệt tiêu hoàn toàn hiện tượng sụt áp khi dòng hơi đi qua.

Van bướm điều khiển khí nén

Mẫu cấu kiện được ứng dụng phổ biến tại các vị trí đường ống phân phối tổng có dải kích thước lớn. Ưu điểm lớn nhất của dòng sản phẩm này là tối ưu hóa không gian lắp đặt thực tế cho phân xưởng và cắt giảm đáng kể chi phí đầu tư phôi vật tư so với các dòng van thân đúc cồng kềnh khác.

Van góc khí nén

Dòng thiết bị cơ khí chữ Y có góc nghiêng dòng chảy tối ưu thủy lực. Cấu kiện này chuyên dùng cho hơi nóng và môi chất nhiệt độ cao nhờ hành trình đóng mở bằng piston lò xo cực nhanh, chống búa nước xuất sắc và có tuổi thọ vượt trội tại các vị trí xả đáy nồi hơi.

Thông Số Kỹ Thuật Quan Trọng

Quá trình thẩm định và phê duyệt hồ sơ vật tư đòi hỏi các kỹ sư cơ điện phải rà soát các thông số định lượng một cách nghiêm ngặt:

• Kích thước danh nghĩa đường ống (DN): Biên độ dải size đa dạng từ dải ống nhánh DN15 cho đến các hệ trục dẫn tổng công nghiệp DN300.

• Áp suất làm việc định mức (PN): Phân cấp an toàn cho vỏ thân van chịu lực dựa theo các chuẩn công nghiệp châu Âu gồm PN16, PN25 và PN40.

• Nhiệt độ hoạt động an toàn: Khả năng chịu nhiệt bền bỉ tương ứng với từng mác phôi kim loại gồm các mốc 180 độ C, 220 độ C và ngưỡng chịu tải đỉnh đạt 350 độ C.

• Áp suất khí điều khiển cấp vào đầu bọc: Tiêu chuẩn áp lực dòng khí khô đầu vào bắt buộc phải duy trì ổn định trong dải từ 3 đến 8 bar để đảm bảo lực thắng lò xo.

• Tín hiệu điều khiển truyền thông: Phân định rõ dạng đóng ngắt ON/OFF bằng điện áp nguồn hoặc dạng điều tiết tuyến tính dải dòng analog truyền thống 4-20mA hoặc dải áp lực 0-10V.

So Sánh Van Hơi Điều Khiển Khí Nén Và Điều Khiển Điện

Việc đặt hai trường phái tự động hóa lên bàn cân đối chiếu giúp các nhà thầu định hình rõ phương án thiết kế phòng van:

• Tốc độ phản hồi hành trình: Khí nén chiếm ưu thế tuyệt đối khi chỉ mất từ 1 đến 2 giây để hoàn thành chu kỳ đóng mở tòa van. Trong khi đó, dòng động cơ điện đòi hỏi thời gian chạy motor giảm tốc kéo dài từ 15 đến 30 giây, không đáp ứng được các kịch bản ngắt dòng khẩn cấp.

• Mức độ an toàn vận hành: Van khí nén vận hành hoàn toàn dựa trên áp lực khí đóng ngắt cơ học tại thân van nên triệt tiêu hoàn toàn nguy cơ cháy nổ do chập cháy nguồn điện. Van điện tiềm ẩn rủi ro om nhiệt cháy cuộn motor nếu hệ thống ngắt hành trình gặp sự cố.

• Chi phí đầu tư ban đầu: Van điều khiển bằng khí nén thường có giá thành phôi vật tư ban đầu kinh tế và rẻ hơn đáng kể so với một bộ van điện từ dải size tương đương có tích hợp mạch điều khiển thông minh.

• Chi phí bảo trì phân xưởng: Kết cấu cơ khí của bộ actuator khí nén cực kỳ đơn giản và dẻo dai nên chi phí thay thế gioăng phớt rất thấp. Ngược lại, van điện khi hỏng hóc bo mạch hoặc cháy cuộn dây đòi hỏi chi phí thay mới module rất tốn kém.

• Khả năng làm việc trong môi trường nhiệt độ cao: Nhờ cấu trúc tách biệt và tản nhiệt tự nhiên của trục van dài, bộ truyền động khí nén hoạt động bền bỉ trong môi trường nhiệt độ cao mà không bị suy giảm hiệu năng, vượt trội hơn so với dòng van điện vốn rất nhạy cảm với nền nhiệt môi trường cao.

Tại Sao Hệ Thống Hơi Nên Dùng Điều Khiển Khí Nén?

Sự ưu tiên hàng đầu của dòng sản phẩm này tại các dự án nhiệt năng quy mô lớn xuất phát từ bốn lý do cốt lõi:

• Tốc độ đóng mở nhanh vượt trội: Ngăn chặn tức thì các sự cố quá áp hoặc thất thoát nhiệt năng ở các nhánh ống phụ trợ hạ nguồn.

• Độ bền cơ khí cực cao: Cấu trúc cơ học piston lò xo đơn giản giúp thiết bị đạt hàng triệu chu kỳ vận hành mà không bị suy hao lực siết.

• An toàn tuyệt đối trong môi trường dễ cháy nổ: Phù hợp hoàn hảo cho các khu vực phòng kín có nồng độ dung môi cao hoặc độ ẩm lớn của nhà máy hóa chất.

• Khả năng hoạt động ổn định liên tục: Chịu đựng tốt sự càn quét của dải nhiệt bão hòa mà không xảy ra sự cố bó cứng hay kẹt hành trình.

Ứng Dụng Thực Tế Của Van Hơi Điều Khiển Khí Nén

Dòng cấu kiện tự động hóa này là mắt xích vận hành trung tâm hiện diện tại hầu hết các quy trình sản xuất quan trọng:

• Nhà máy chế biến thực phẩm: Ứng dụng của van hơi điều khiển khí nén thể hiện rõ tại các cụm van tinh chỉnh nhiệt độ của nồi tiệt trùng, hệ thống sấy phun sương sữa bột yêu cầu biên độ nhiệt sai số cực nhỏ.

• Nhà máy sản xuất đồ uống và bia rượu: Điều tiết dòng hơi nóng bão hòa cấp vào các bồn nấu nguyên liệu và hệ thống thanh trùng hệ thống đường ống sạch.

• Nhà máy dệt nhuộm và hoàn tất sợi vải: Đóng mở tự động các đường cấp nhiệt cho bể nhuộm áp lực nhằm giữ đúng biểu đồ nhiệt độ màu sắc của sợi.

• Nhà máy sản xuất giấy và bao bì tấm: Khống chế dòng hơi sấy khô phân phối vào các lô sấy ép tấm phôi với tần suất chạy ca liên tục 24/7.

• Thiết lập hạ tầng hệ thống lò hơi công nghiệp: Lắp đặt tại các vị trí xả xỉ đáy định kỳ tự động hoặc cụm ngắt dòng tổng phân phối của trạm giảm áp phân xưởng.

• Nhà máy sản xuất hóa chất và chất dẻo: Điều phối nhiệt năng cho các tháp chưng cất áp lực cao có môi trường xung quanh ăn mòn mạnh.

• Nhà máy nhiệt điện và đồng phát năng lượng: Vận hành tại các đường hơi phụ trợ sấy tuabin, gia nhiệt nước cấp và các cụm xả ngưng tự động hóa.

Những Sai Lầm Thường Gặp Khi Lựa Chọn

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây lãng phí lớn cho ngân sách của chủ đầu tư:

• Chọn sai kích thước danh nghĩa dòng chảy: Mua van dựa theo dải size của ống dẫn hiện hữu mà bỏ qua việc tính toán lưu lượng dòng nhiệt, gây ra hiện tượng nghẽn dòng.

• Chọn sai chủng loại cấu trúc bộ truyền động khí nén: Sử dụng lầm loại tác động đơn lực yếu cho vị trí đường hơi áp cao, dẫn đến lực lò xo không thể ép chặt đĩa van bít kín tòa van.

• Không tính toán áp suất khí điều khiển cấp vào: Hệ thống khí nén phân xưởng bị tụt áp dưới dải 3 bar khiến actuator không đủ lực momen xoắn để mở van.

• Không chọn đúng mác vật liệu thân van chịu nhiệt: Đưa thân van gang xám chất lượng thấp vào đường hơi quá nhiệt dải cao, làm nứt rạn vỏ van do sốc nhiệt.

• Không sử dụng bộ định vị tuyến tính khi hệ thống cần điều tiết: Chỉ mua van ON/OFF thông thường nhưng lại bắt hệ thống lập trình đóng mở liên tục để giữ nhiệt, làm giảm tuổi thọ thiết bị nghiêm trọng.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Mua Hàng

Quy trình năm bước lựa chọn van từ chuyên gia tự động hóa

• Bước 1: Xác định nhiệt độ hơi thực tế tại điểm thi công để khoanh vùng mác vật liệu phôi van gang cầu, thép đúc hay inox và hệ gioăng đệm trục thích hợp.

• Bước 2: Xác định áp suất làm việc tĩnh và động của hệ thống đường ống lò hơi để chỉ định phân cấp áp lực PN bảo đảm hệ số an toàn.

• Bước 3: Xác định rõ nhu cầu công nghệ tại vị trí lắp đặt là dạng đóng ngắt dứt khoát ON/OFF hay dạng tinh chỉnh tiết lưu tuyến tính để mua đúng phụ kiện.

• Bước 4: Lựa chọn chủng loại van phù hợp dựa trên tính chất dòng chảy, ưu tiên van cầu cho điều tiết và van bi hoặc van góc cho ngắt dòng nhanh.

• Bước 5: Lựa chọn kích cỡ và lực momen xoắn của actuator khí nén phù hợp dựa trên bảng tra thông số lực cản của hãng sản xuất.

Bộ checklist mua hàng nghiêm ngặt cho phòng vật tư dự án

Trước khi tiến hành ký phê duyệt đơn hàng nhập kho thiết bị, bộ phận thu mua cần rà soát đối chiếu đầy đủ các tiêu chí định lượng sau:

• Xác định kích thước danh nghĩa DN của van trùng khớp với thông số bản vẽ thiết kế đường ống chờ.

• Xác định cấp áp lực PN được đúc nổi rõ nét trực tiếp trên vỏ thân bảo vệ cấu kiện.

• Xác định dải nhiệt độ vận hành tối đa của lòng van đáp ứng tốt nền nhiệt bão hòa thực tế.

• Xác định kiểu điều khiển là dạng đóng ngắt ON/OFF kèm van điện từ hay điều tiết tuyến tính dải dòng 4-20mA có bộ positioner đi kèm.

• Chọn vật liệu phù hợp thân van bằng gang cầu dẻo, thép đúc áp lực cao hay inox chống ăn mòn bề mặt theo đúng hồ sơ nghiệm thu vật tư.

• Kiểm tra nguồn khí nén phân xưởng bảo đảm áp lực cấp ổn định đáp ứng dải bar kỹ thuật của bộ truyền động.

• Sản phẩm có đầy đủ bộ hồ sơ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm mã seri trùng khớp.

• Kiểm tra thời hạn và điều khoản chính sách bảo hành chính hãng từ nhà cung cấp có pháp nhân uy tín rõ ràng.

FAQ - Câu Hỏi Thường Gặp Về Van Hơi Điều Khiển Khí Nén

Thiết bị van hơi điều khiển khí nén bản chất dùng để làm gì trong công nghiệp?

Đây là dòng van công nghiệp tự động hóa sử dụng áp lực dòng khí nén khô được cấp vào bộ truyền động thượng tầng để tạo ra lực cơ học dịch chuyển cấu trúc đĩa van, giúp tự động đóng mở hoặc điều tiết lưu lượng dòng hơi nước nóng bên trong lòng ống dẫn một cách tự động.

Giữa hai giải pháp van điều khiển khí nén và van điều khiển điện thì loại nào tối ưu hơn cho hơi nóng?

Trong môi trường lưu chất nhiệt độ cao, áp suất lớn và tần suất vận hành đóng ngắt diễn ra liên tục, van điều khiển bằng khí nén luôn là sự lựa chọn tối ưu hơn nhờ tốc độ phản hồi nhanh hành trình tức thì, độ bền cơ khí vượt trội và độ an toàn tuyệt đối trước nguy cơ cháy nổ chập điện.

Dòng cấu kiện van hơi tự động này có năng lực tinh chỉnh tiết lưu dòng nhiệt được không?

Có. Khi cấu kiện van cầu hoặc van góc được lắp đặt tích hợp đồng bộ thêm bộ định vị tuyến tính Positioner tiếp nhận tín hiệu dòng analog truyền thông, van hoàn toàn có khả năng tinh chỉnh tiết diện đĩa van để điều tiết chính xác lưu lượng hơi theo nhiệt độ mong muốn.

Định mức áp suất dòng khí điều khiển cấp vào bao nhiêu là đạt tiêu chuẩn kỹ thuật?

Thông thường, dải áp lực khí điều khiển đầu vào tiêu chuẩn kỹ thuật bắt buộc phải duy trì ổn định trong khoảng từ 3 đến 8 bar tùy thuộc vào kích cỡ hình học và thiết kế lò xo phản hồi nội tại của từng bộ truyền động khí nén.

Chu kỳ thời gian bao lâu thì các kỹ sư cơ điện nên tiến hành bảo trì cấu kiện một lần?

Để đảm bảo độ kín bít cơ học tuyệt đối và khả năng vận hành dẻo dai của hệ thống điều khiển tự động, nhà máy nên thực hiện các chu kỳ kiểm tra định kỳ, vệ sinh lọc khí và rà soát hệ gioăng phớt mỗi 6 đến 12 tháng một lần tùy thuộc vào cường độ chạy ca thực tế của phân xưởng.

Có Nên Sử Dụng Van Hơi Điều Khiển Khí Nén Cho Hệ Thống Hơi?

Tóm lại, van hơi điều khiển khí nén là giải pháp kỹ thuật tối ưu và hoàn hảo nhất cho các hệ thống hơi công nghiệp hiện đại ngày nay nhờ tích hợp năng lực tự động hóa cao, tốc độ phản hồi hành trình cực nhanh, độ bền vật lý xuất sắc và độ an toàn vận hành tuyệt đối trong mọi môi trường khắc nghiệt. Việc thấu hiểu bản chất công nghệ để lựa chọn đúng chủng loại van, lực momen xoắn của actuator khí nén và thông số kích thước kỹ thuật đồng bộ sẽ giúp doanh nghiệp nâng cao toàn diện năng suất sản xuất, triệt tiêu nguy cơ hao phí hơi sống và tiết kiệm chi phí vận hành lâu dài qua nhiều thập kỷ chạy máy. Đây chắc chắn là hạng mục đầu tư mang lại giá trị công nghệ bền vững cho mọi nhà máy sấy gia nhiệt van hơi điều khiển khí nén.
