Van Hơi Nước: Giải Pháp Tối Ưu Hóa Hiệu Suất Và An Toàn Cho Mạng Nhiệt Công Nghiệp

Trong kết cấu hạ tầng năng lượng của các phân xưởng sản xuất, mạng lưới truyền tải nhiệt lượng luôn được xem là trái tim của toàn bộ quy trình vận hành. Dòng lưu chất vận chuyển trong lòng ống mang theo động năng và lượng nhiệt khổng lồ, tạo ra môi trường cơ lý cực kỳ khốc liệt. Để quản lý nguồn năng lượng dồn nén này, việc trang bị thiết bị van hơi nước tiêu chuẩn là yêu cầu bắt buộc đối với các kỹ sư cơ điện nhằm đảm bảo chu trình phân phối nhiệt lượng diễn ra một cách định lượng và an toàn.

Việc sử dụng các dòng cấu kiện dải phổ thông không đạt chuẩn hoặc chọn sai chủng loại sẽ dẫn đến những hậu quả kinh tế vô cùng nặng nề cho doanh nghiệp. Dưới sự càn quét của dòng lưu chất cao tốc, các điểm gioăng bít sẽ nhanh chóng bị thiêu rụi, gây ra sự cố xì hở hơi sống khốc liệt, làm sụt giảm áp suất lò hơi và đẩy chi phí chất đốt tăng vọt. Ứng dụng hệ thống van hơi nước chất lượng cao chính là giải pháp cốt lõi để bảo vệ hạ tầng thiết bị, tối ưu hóa năng lượng và triệt tiêu nguy cơ dừng máy đột xuất.

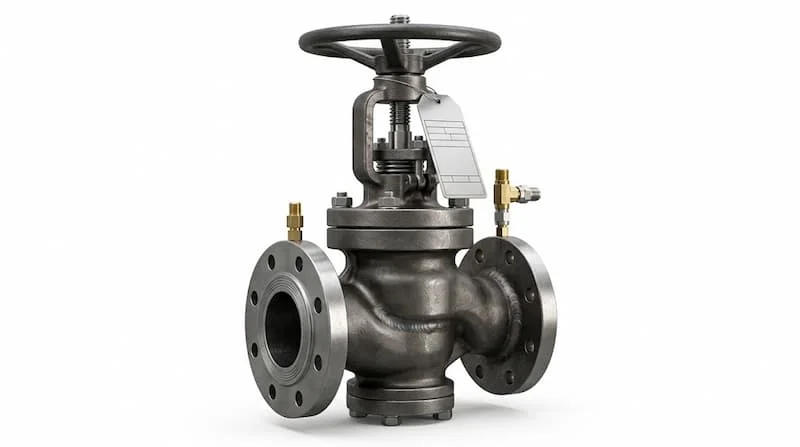

Van Hơi Nước Là Gì?

Định nghĩa bản chất thiết bị từ chuyên gia cơ điện

Để thấu hiểu bản chất kỹ thuật một cách trực quan, van hơi nước là gì? Đây là thuật ngữ chuyên ngành dùng để chỉ các thiết bị cơ khí chuyên dụng được lắp đặt trực tiếp trên hệ thống đường ống dẫn nhiệt, có chức năng đóng mở, điều tiết linh hoạt hoặc cô lập dòng hơi nước trong hệ thống đường ống, lò hơi và dây chuyền sản xuất công nghiệp. Cấu kiện này đóng vai trò như một chốt chặn định hướng, phân phối lưu chất mà không làm tổn hại đến áp lực gốc của trạm phân phối trung tâm.

Bốn đặc điểm cấu trúc chịu tải vượt trội

Dòng cấu kiện chuyên dụng này khẳng định ưu thế vận hành vượt trội nhờ bốn đặc tính cơ lý cốt lõi:

• Chịu nhiệt độ cao dẻo dai, bảo toàn cấu trúc hình học trước sự biến thiên nền nhiệt mạnh của dòng hơi bão hòa.

• Chịu áp suất lớn cực hạn, ngăn ngừa tuyệt đối nguy cơ nứt vỡ vách ngăn khi xảy ra hiện tượng búa nước.

• Độ kín tốt tại tòa van và trục ty, triệt tiêu hoàn toàn các kẽ hở vi mô gây thất thoát nhiệt năng ra môi trường.

• Hoạt động ổn định trong môi trường hơi nóng với tần suất chạy ca liên tục, không xảy ra hiện tượng bó kẹt cơ học.

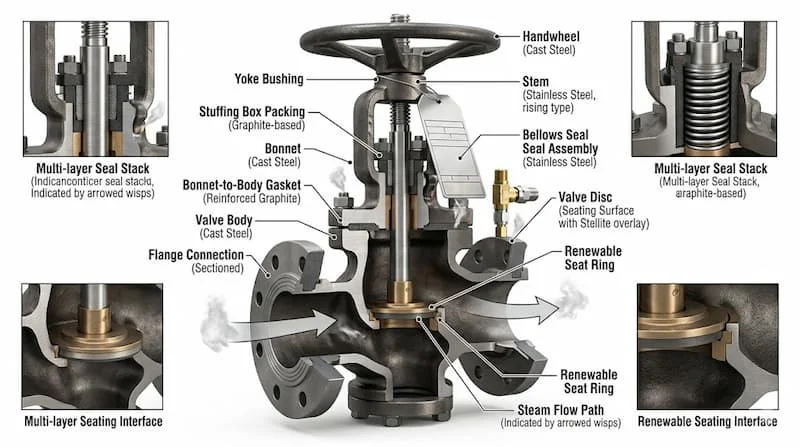

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Hơi Nước

Chi tiết các module cơ khí chịu tải nhiệt dẻo dai

Cấu tạo van hơi nước là một chỉnh thể liên kết cơ khí đồng bộ được định hình từ năm nhóm bộ phận có độ chính xác cao:

• Thân van: Phần vỏ bảo vệ dày dặn chịu tải áp lực chính, được đúc nguyên khối từ các mác phôi kim loại tinh luyện như gang dẻo, thép đúc áp lực hoặc inox mác cao chịu mài mòn.

• Đĩa van: Linh kiện chốt chặn dòng chảy tốc độ cao, chế tạo từ các hợp kim chịu nhiệt có dải độ cứng bề mặt siêu cao nhằm chống lại hiện tượng xói mòn thủy lực.

• Ty van: Trục tịnh tiến dẫn động cơ học làm bằng thép không gỉ cường độ cao, không bị cong vênh dưới lực siết momen xoắn lớn của tay quay.

• Bộ phận làm kín: Hệ thống đệm bít cổ trục sử dụng chất liệu gioăng graphite chịu nhiệt nguyên chất, tạo rào cản ngăn dòng hơi xì ra ngoài.

• Phương thức kết nối: Cấu trúc liên kết cơ khí hai đầu dưới dạng nối ren tiện lợi hoặc nối mặt bích dày tiêu chuẩn dẻo dai.

Nguyên lý hoạt động điều hòa lưu chất mạng nhiệt

Cơ chế chuyển động của dòng van này dựa trên sự chuyển dịch hướng trục của đĩa van để thay đổi diện tích tiết diện của hành lang truyền dẫn nội tại. Khi người đi ca thực hiện thao tác tác động cơ học lên vô lăng tay quay hoặc kích hoạt bộ truyền động, lực momen xoắn truyền qua ren trục sẽ dẫn động đĩa van nâng lên hoặc hạ xuống một cách mịn màng.

Quy trình vận hành khép kín này thực hiện nhiệm vụ điều khiển dòng hơi một cách định lượng, cho phép đóng mở hoàn toàn để cô lập đường ống, điều tiết lưu lượng dòng nhiệt đi vào dây chuyền sản xuất hoặc kiểm soát áp suất hệ thống hạ nguồn, bảo vệ toàn bộ mạng lưới không bị rơi vào trạng thái quá tải áp lực tĩnh.

Các Loại Van Hơi Nước Phổ Biến

Để tương thích hoàn hảo với từng mục đích công nghệ trên sơ đồ mạng nhiệt, thiết bị phân tách thành sáu chủng loại cấu kiện chủ lực:

Van cầu hơi tinh chỉnh dòng chảy

Đây là dòng cấu kiện kinh điển và quan trọng nhất trong hệ thống van hơi công nghiệp. Với kết cấu hành lang dòng chảy dạng chữ S hoặc chữ ngã đặc trưng, van cầu hơi sở hữu năng lực điều tiết tốt lưu lượng một cách chính xác tuyệt đối ở các góc mở hẹp mà không sợ mài mòn lệch tâm tòa van dưới dòng hơi cao tốc.

Van bi hơi đóng ngắt dứt khoát nhanh chóng

Giải pháp tối ưu cho các vị trí yêu cầu cô lập đường ống tức thì. Nhờ kết cấu viên bi đục lỗ xuyên tâm kết hợp hành trình gạt góc 90 độ, van bi hơi giúp thao tác đóng mở nhanh, tạo hành lang thông suốt hoàn toàn và hạn chế tối đa hiện tượng sụt áp khi mở hết cỡ.

Van bướm hơi cho trục ống lớn

Mẫu thiết bị chuyên dụng cho các hệ thống đường ống phân phối có dải đường kính lớn. Kết cấu đĩa dạng cánh bướm xoay quanh trục giúp cắt giảm tối đa trọng lượng tổng thể cấu kiện, tiết kiệm không gian và chi phí lắp đặt nhưng vẫn đảm bảo độ bền nhiệt vượt trội.

Van một chiều hơi chống dòng chảy ngược

Mắt xích chốt chặn tự động hóa bảo vệ an toàn hệ thống thượng nguồn. Thiết bị chỉ cho phép dòng hơi nóng di chuyển theo một hướng cố định duy nhất và tự động khóa chặt tòa van để ngăn dòng chảy ngược khi xảy ra sự cố tụt áp suất đột ngột ở phía lò hơi.

Van giảm áp hơi ổn định áp lực hạ nguồn

Thiết bị tự động hóa tinh chỉnh áp suất mạng nhiệt. Cấu kiện này tiếp nhận dòng hơi có áp suất nén lớn từ đường ống chính và biến đổi thành dòng hơi có áp suất đầu ra thấp hơn và ổn định, bảo vệ các thiết bị gia nhiệt phía sau không bị quá tải nén.

Van an toàn hơi bảo vệ hệ thống tối cao

Lá chắn phòng ngự cuối cùng trên các thiết bị lò hơi áp lực. Khi áp suất nội tại của đường ống vượt quá ngưỡng định mức an toàn cài đặt trước, van an toàn hơi sẽ tự động bật mở để xả bớt lưu lượng hơi thừa ra ngoài, triệt tiêu nguy cơ nổ bục phân xưởng.

Thông Số Kỹ Thật Quan Trọng

Quá trình thẩm định hồ sơ vật tư đòi hỏi các kỹ sư cơ điện phải rà soát các thông số định lượng một cách chi tiết:

• Kích thước danh nghĩa (DN): Biên độ dải size cực rộng, trải dài từ các ống nhánh nhỏ DN15 cho đến các trục đường ống phân phối tổng công nghiệp DN600.

• Cấp áp lực thiết kế (PN): Phân cấp định mức an toàn tối đa cho vỏ van theo các tiêu chuẩn kỹ thuật châu Âu gồm PN16, PN25 và PN40.

• Nhiệt độ vận hành định mức: Các cột mốc chịu nhiệt dẻo dai tương ứng với từng cấp vật liệu bao gồm 180 độ C, 220 độ C, 350 độ C và mức cực hạn đạt 425 độ C của dòng van hơi chịu nhiệt.

• Tiêu chuẩn kết nối mặt bích: Yếu tố quyết định để lắp ráp cơ khí đồng bộ, bao gồm hệ tiêu chuẩn Nhật Bản JIS, tiêu chuẩn Mỹ ANSI hoặc chuẩn châu Âu DIN.

So Sánh Các Loại Van Hơi Nước

Việc đặt các dải giải pháp lên bàn cân đối chiếu giúp các kỹ sư cơ điện tối ưu hóa phương án bố trí phòng van:

• Van cầu và van bi: Van cầu chiếm ưu thế tuyệt đối về khả năng tiết lưu, tinh chỉnh dòng lưu chất ở dải áp cao mà không sợ hỏng đĩa van. Van bi tối ưu hơn về tốc độ đóng ngắt dứt khoát nhưng nếu dùng để tiết lưu sẽ nhanh bị vẹt đệm bít.

• Van ren và van mặt bích: Kết nối ren gọn nhẹ, chi phí thấp, phù hợp cho đường ống nhánh dải nhỏ áp lực thấp dưới DN50. Kết nối mặt bích chắc chắn, lực siết phân bổ đa điểm qua vòng bulông, chịu rung động và áp lực cao xuất sắc cho đường ống lớn.

• Phôi gang, thép và inox: Thân gang dẻo thích hợp cho hệ hơi bão hòa áp suất trung bình thấp, giá thành rẻ. Thép đúc là tiêu chuẩn bắt buộc cho mạng nhiệt siêu cao áp nhờ đặc tính chống nứt xé cơ học. Inox vượt trội về năng lực chống ăn mòn bề mặt, chuyên dùng cho môi trường yêu cầu độ sạch cao.

• Chức năng điều tiết và đóng mở: Các vị trí đầu ra của lò hơi, trước các bộ trao đổi nhiệt yêu cầu dùng van điều tiết chuyên dụng (van cầu). Các vị trí nhánh cô lập bảo trì, xả cặn định kỳ ưu tiên sử dụng van chuyên trách đóng mở hoàn toàn (van bi, van cổng).

Tại Sao Van Hơi Nước Phải Chịu Nhiệt Độ Cao?

Yêu cầu nghiêm ngặt này xuất phát trực tiếp từ bản chất vật lý và nhiệt động học phức tạp của dòng môi chất:

• Đặc tính của hơi bão hòa: Luôn tồn tại sự liên kết chặt chẽ giữa áp suất và nhiệt độ, khi áp suất tăng cao để truyền tải đi xa thì nền nhiệt độ cũng tăng lên tỷ lệ thuận, tạo ra tải trọng nén tĩnh liên tục lên thành van.

• Hơi quá nhiệt trong công nghiệp: Mang dòng nhiệt lượng khô khổng lồ vượt xa nhiệt độ bão hòa để phục vụ các tuabin, có xu hướng làm sấy khô và phá hủy nhanh chóng các kết cấu gioăng đệm bít thông thường.

• Tác động tiêu cực đến vật liệu: Nếu sử dụng phôi kim loại chất lượng kém, hiện tượng co giãn nhiệt không đều dưới nền nhiệt cao sẽ kích hoạt các vết nứt xé vỏ van, gây bục nổ nguy hiểm.

• Ảnh hưởng trực tiếp tới tuổi thọ van: Việc trang bị van chịu tải nhiệt cao giúp kết cấu cơ khí không bị mỏi, chống lại hiện tượng mài mòn xâm thực của dòng lưu chất cao tốc qua nhiều năm vận hành.

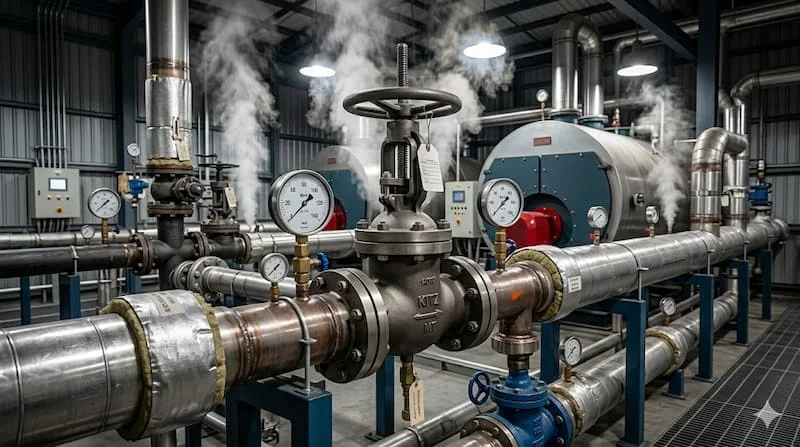

Ứng Dụng Thực Tế Của Van Hơi Nước Trong Công Nghiệp

Dòng cấu kiện này là mắt xích kiểm soát dòng nhiệt cốt lõi xuất hiện dày đặc trong các quy trình sản xuất quan trọng:

• Nhà máy chế biến thực phẩm: Ứng dụng của van hơi nước thể hiện rõ tại cụm cấp hơi cho hệ thống nồi hầm, tủ sấy tiệt trùng nông sản yêu cầu dòng nhiệt sạch.

• Nhà máy sản xuất đồ uống: Vận hành tại các đường van cấp hơi cho hệ thống nấu mạch nha, dây chén thanh trùng chai sản phẩm vô trùng.

• Nhà máy sản xuất giấy và bao bì: Khống chế dòng hơi sấy đi vào các lô sấy ép tấm phôi khô với tần suất chạy ca liên tục 24/7.

• Nhà máy dệt nhuộm và hoàn tất sợi: Phân phối dòng hơi bão hòa vào bồn nhuộm cao áp để duy trì nhiệt độ cố định cho màu vải.

• Nhà máy hóa chất và lọc dầu: Phục vụ chu trình công nghệ sưởi bồn phản ứng, trạm lưu thông lưu chất hóa học nhiệt độ cao.

• Nhà máy nhiệt điện: Lắp đặt trên hệ thống trục chính dẫn động tuabin hơi áp suất cao và hệ đường ống xả đáy lò hơi tổng.

• Hệ thống lò hơi công nghiệp tổng hợp: Thiết lập các nút chặn bảo vệ ngay tại cửa ra của các boiler áp lực và cụm trạm giảm áp trung tâm.

Những Sai Lầm Thường Gặp Khi Chọn Van Hơi Nước

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây tổn thất lớn cho các nhà thầu thu mua vật tư:

• Chọn sai vật liệu chế tạo phôi: Lắp đặt van thân gang xám dải thấp vào vị trí hơi quá nhiệt dải cao vượt ngưỡng, gây nứt vỡ vỏ bảo vệ do sốc nhiệt.

• Chọn sai áp suất làm việc định mức: Sử dụng van cấp áp thấp PN16 vào đường ống trục chính có áp lực vận hành thực tế thường xuyên chạm mức 25 bar.

• Chọn sai kích thước dòng dòng chảy: Chỉ mua van dựa theo kích cỡ ren của ống cũ mà không tính toán lưu lượng, dẫn đến nghẽn dòng hoặc sụt áp chéo hạ nguồn.

• Bỏ qua tiêu chuẩn kết nối mặt bích: Mua sai tiêu chuẩn bích khiến lệch tâm lỗ bulông, không thể ráp chặt cơ khí vào hệ thống ống chờ hiện hữu.

• Không thực hiện bảo trì định kỳ: Bỏ bê việc tra mỡ chịu nhiệt vào trục ty van, không rà soát hệ gioăng bít khiến xì hở hơi sống nghiêm trọng.

Hướng Dẫn Kỹ Thuật: Quy Trình Lựa Chọn Phù Hợp Và Checklist Mua Hàng

Quy trình năm bước lựa chọn van từ chuyên gia mạng nhiệt

• Bước 1: Xác định nhiệt độ hơi chính xác tại điểm lắp đặt để giới hạn dải vật liệu phôi đúc và hệ thống đệm bít tòa van tương thích.

• Bước 2: Xác định áp suất vận hành bình thường và áp suất đỉnh của hệ thống lò hơi để chọn phân cấp áp lực PN an toàn.

• Bước 3: Kiểm tra chính xác kích thước danh nghĩa đường ống dẫn để lựa chọn size van đồng bộ hoàn hảo với hệ thống ống chờ.

• Bước 4: Lựa chọn loại van phù hợp dựa trên yêu cầu công nghệ tại vị trí thi công là cần đóng ngắt nhanh dứt khoát hay tiết lưu mịn.

• Bước 5: Kiểm tra kỹ vật liệu chế tạo thân van và gioăng bít để đảm bảo cấu kiện chịu tải dẻo dai trước tính chất lý hóa của môi chất.

Bộ checklist mua hàng nghiêm ngặt cho phòng vật tư dự án

Trước khi ký quyết định phê duyệt chi và tiến hành nghiệm thu thiết bị nhập kho, bộ phận thu mua cần kiểm tra đối chiếu đầy đủ các tiêu chí định lượng sau:

• Xác định kích thước danh nghĩa DN của van phải trùng khớp hoàn toàn với thông số đường ống chờ tại phân xưởng.

• Xác định cấp áp lực PN đúc nổi sắc nét trực tiếp trên vỏ thân van đạt tiêu chuẩn thiết kế an toàn.

• Kiểm tra dải nhiệt độ làm việc thực tế ghi trên tài liệu kỹ thuật đi kèm sản phẩm đáp ứng tốt nhiệt độ hệ thống.

• Kiểm tra chất liệu phôi đúc thân van bảo đảm đúng mác gang dẻo, thép đúc hay inox theo đúng hồ sơ thiết kế.

• Chọn đúng kiểu kết nối cơ học ren tiện lợi hay hệ bích gắn kết đồng tâm chặt chẽ theo tiêu chuẩn tiêu chuẩn hình học của mạng lưới.

• Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ chính ngạch đi kèm số seri máy.

• Kiểm tra điều khoản bảo hành từ nhà phân phối có pháp nhân uy tín rõ ràng để bảo hộ quyền lợi kỹ thuật lâu dài.

FAQ - Câu Hỏi Thường Gặp Về Van Hơi Nước

Thiết bị van hơi nước bản chất dùng để làm gì trong công nghiệp?

Đây là dòng cấu kiện cơ khí chuyên dụng được sử dụng để điều khiển, đóng mở hoàn toàn hoặc tinh chỉnh tiết lưu dòng hơi nước bão hòa bên trong hệ thống đường ống và lò hơi công nghiệp.

Dòng sản phẩm này có khả năng chịu được dải nhiệt độ tối đa bao nhiêu?

Tùy thuộc vào phôi vật liệu đúc vỏ van và thiết kế hệ thống gioăng phớt, nhiệt độ làm việc an toàn của thiết bị có thể dao động dải rộng, kéo dài từ mức 180 độ C cho đến ngưỡng cực hạn trên 400 độ C.

Nhà máy nên ưu tiên chọn loại van cầu hay van bi cho môi trường hơi nóng?

Nếu tại vị trí lắp đặt yêu cầu công năng tinh chỉnh và điều tiết lưu lượng mịn màng thì van cầu hơi là lựa chọn bắt buộc. Ngược lại, nếu chỉ cần đóng ngắt dòng lưu chất dứt khoát nhanh chóng thì van bi là giải pháp tối ưu hơn.

Cấu kiện này có thể ứng dụng trực tiếp cho hệ thống lò hơi được không?

Có. Đây chính là môi trường vận hành cốt lõi và là ứng dụng phổ biến nhất của dòng thiết bị này nhằm kiểm soát dòng nhiệt lượng tổng ngõ ra của các hệ thống boiler áp lực.

Chu kỳ thời gian bao lâu thì các kỹ sư nên tiến hành bảo trì cho thiết bị?

Thông thường, các chuyên gia khuyến nghị nhà máy nên tiến hành kiểm tra định kỳ, rà soát hệ gioăng bít và tra mỡ chịu nhiệt vào trục ty van mỗi 6 đến 12 tháng một lần để đảm bảo tối ưu hiệu suất và độ an toàn tuyệt đối.

Làm Thế Nào Để Chọn Đúng Van Hơi Nước?

Tóm lại, van hơi nước đóng vai trò đặc biệt quan trọng và không thể thay thế trong việc kiểm soát, vận hành hệ thống hơi công nghiệp hiện đại. Việc thấu hiểu bản chất công nghệ để lựa chọn đúng chủng loại van, mác vật liệu phôi đúc và thông số kích thước kỹ thuật đồng bộ sẽ giúp doanh nghiệp nâng cao toàn diện hiệu suất sấy truyền nhiệt, giảm thiểu tối đa hiện tượng thất thoát năng lượng hơi sống và kéo dài tuổi thọ vận hành cho toàn bộ thiết bị hạ nguồn. Đây chắc chắn là hạng mục đầu tư vật tư mang lại giá trị kinh tế an toàn bền vững cho mọi nhà máy đối với van hơi nước.
