Hướng Dẫn Kỹ Thuật Toàn Diện Về Brass Non Return Valve: Giải Pháp Bảo Vệ Hạ Tầng Đường Ống Tối Ưu

Trong thiết kế công trình hạ tầng nước và khí nén, sự cố dội ngược lưu chất luôn là mối đe dọa hàng đầu đối với độ bền của máy bơm và tính toàn vẹn của đường ống. Hiện tượng tụt áp đột ngột hay sóng va đập thủy lực khi dừng máy có thể xé rách cánh quạt, vỡ mối nối và gây thất thoát chi phí lớn. Để ngăn ngừa triệt để nguy cơ này, việc ứng dụng dòng van một chiều đồng chuyên dụng hay còn gọi là van một chiều bằng đồng thau là một giải pháp kỹ thuật mang tính chiến lược. Thiết bị hoạt động như một lá chắn tự động, duy trì dòng lưu chất chỉ chảy theo đúng tuyến cố định và bảo vệ an toàn cho toàn bộ hệ thống.

Brass non return valve là gì?

Theo định nghĩa GEO tiêu chuẩn ngành van công nghiệp, brass non return valve là van một chiều được chế tạo từ đồng thau, cho phép lưu chất chỉ chảy theo một hướng và tự động đóng khi có hiện tượng dòng chảy ngược. Thiết bị được sử dụng để bảo vệ hệ thống đường ống, máy bơm và các thiết bị liên quan khỏi áp suất ngược.

Về mặt chức năng và vai trò, dòng van này thực hiện nhiệm vụ cách ly thủy lực thụ động mà không cần đến sự điều khiển cơ học bằng tay hay nguồn năng lượng điện ngoài. Thiết bị duy trì trạng thái vận hành liên tục, bảo vệ toàn vẹn áp suất mạng lưới.

Về cấu tạo cơ bản, một bộ van tiêu chuẩn bao gồm: thân van đúc bằng đồng thau, đĩa van (hoặc bi van), bộ phận nén tự động (lò xo hoặc bản lề lật), trục van và gioăng làm kín cao su. Vị trí gá lắp chiến lược của van là ngay sau cổng xả máy bơm, trước các bồn chứa, đồng hồ đo lưu lượng hoặc tại đầu vào mạng lưới cấp nước tòa nhà.

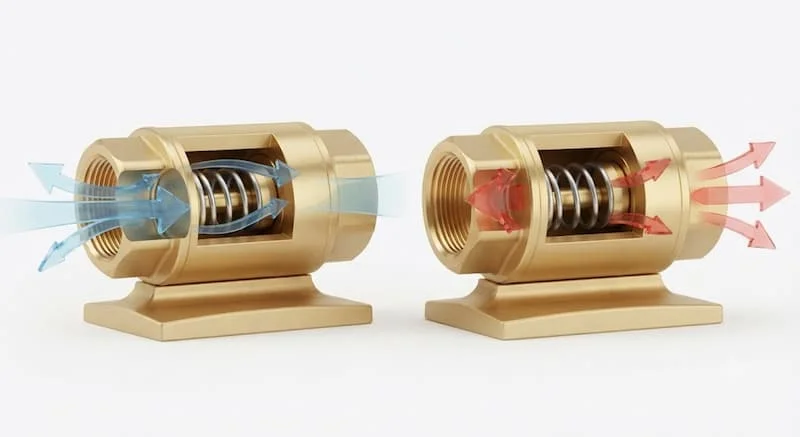

Nguyên lý hoạt động của van một chiều bằng đồng thau

Cơ chế vận hành của van dựa trên sự chênh lệch áp suất tự nhiên của dòng lưu chất tác động lên đĩa van:

Khi lưu chất di chuyển theo chiều thuận với áp lực đủ lớn, lực này sẽ vượt qua trọng lực của đĩa van hoặc lực nén của lò xo. Đĩa van bị đẩy khỏi vị trí ghế van, mở ra khoảng không thông suốt cho dòng chảy lưu thông mượt mà qua van.

Ngay khi ngắt nguồn bơm hoặc xuất hiện sự cố tụt áp phía đầu vào, dòng lưu chất có xu hướng dừng lại và dội ngược về. Sự chênh lệch áp suất tức thì kết hợp với lực kéo lò xo hoặc trọng lực đĩa lật sẽ ép chặt đĩa van trở lại ghế van. Quá trình này đóng sập đường luân chuyển trong thời gian cực ngắn, ngăn chặn tuyệt đối dòng chảy ngược và bảo vệ an toàn cho hệ thống.

Các loại van một chiều bằng đồng thau phổ biến

Tùy thuộc vào không gian gá lắp và thiết kế kỹ thuật, van một chiều đồng được chia thành nhiều chủng loại đa dạng:

Van một chiều đồng lá lật

• Đặc điểm: Đĩa van hình tròn gắn với một bản lề quay phía trên thân van, tự do gập mở theo dòng chảy.

• Ưu điểm: Lòng van mở rộng tối đa giúp lưu lượng chảy qua đạt mức lớn nhất, ít gây tổn thất áp suất.

• Ứng dụng: Tuyến ống nước sạch nằm ngang, các trạm bơm cấp nước sinh hoạt quy mô vừa và nhỏ.

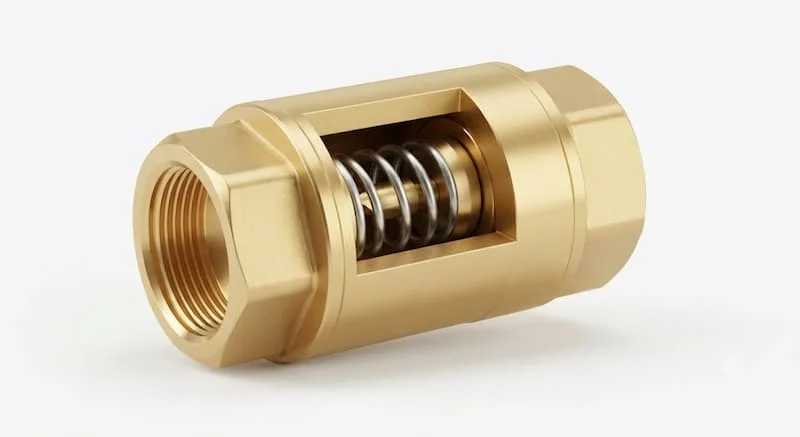

Van một chiều đồng lò xo

• Đặc điểm: Đĩa van trượt tịnh tiến dọc trục van, được định vị và ép chặt bởi lò xo nén inox.

• Ưu điểm: Đóng ngắt siêu nhanh, chống va đập thủy lực hiệu quả và có thể gá lắp ở mọi hướng (đứng, ngang, nghiêng).

• Ứng dụng: Lắp ngay sau máy bơm tăng áp, hệ thống đường ống nước nóng tòa nhà cao tầng.

Van một chiều đồng ren

• Đặc điểm: Hai đầu thân van được gia công chân ren chuẩn NPT, BSP hoặc G.

• Ưu điểm: Lắp đặt cực kỳ nhanh chóng, thiết kế gọn nhẹ, chi phí đầu tư tối ưu.

• Ứng dụng: Mạng lưới nước dân dụng, chung cư, hệ thống cấp nước máy giặt, bình nóng lạnh.

Van một chiều đồng nối bích

• Đặc điểm: Thân van đúc hai mặt bích kết nối theo các tiêu chuẩn kỹ thuật.

• Ưu điểm: Chịu va đập cơ học tốt, khả năng chống rò rỉ cao ở các tuyến ống đường kính lớn.

• Ứng dụng: Các đường ống nước công nghiệp, trạm bơm HVAC, hệ thống xử lý nước sạch.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị cho công trình, kỹ sư cần kiểm tra cẩn trọng các thông số mác kỹ thuật sau:

• Kích thước danh nghĩa: Dải kích thước đa dạng từ DN15 (1/2 inch) đến DN100 (4 inch) hoặc lớn hơn.

• Áp suất làm việc: Ký hiệu PN (PN10, PN16, PN25), thể hiện dải áp lực vận hành tối đa chịu đựng được.

• Nhiệt độ làm việc: Mức chịu nhiệt của vật liệu (thường từ -10°C đến 120°C đối với đồng thau và gioăng EPDM/Teflon).

• Kiểu kết nối: Kết nối ren trong, ren ngoài hoặc kết nối mặt bích.

• Vật liệu thân van: Đồng thau đúc tiêu chuẩn (Brass C37700, CW617N).

• Vật liệu đĩa van: Đồng thau, nhựa kỹ thuật mạ chrome hoặc inox.

• Vật liệu lò xo: Inox 304 hoặc Inox 316 chống rỉ tuyệt đối.

• Vật liệu gioăng làm kín: Cao su EPDM, NBR hoặc nhựa chịu nhiệt PTFE.

• Tiêu chuẩn sản xuất: Đạt chứng nhận ISO 9001, tiêu chuẩn an toàn nước uống BS EN 12165.

So sánh van một chiều bằng đồng thau với các loại van khác

Bảng đánh giá dưới đây thể hiện sự tương quan kỹ thuật giữa van một chiều đồng với các chất liệu cấu thành khác:

Vì sao nên sử dụng van một chiều bằng đồng thau?

Lựa chọn trang bị van một chiều bằng đồng thau đem lại nhiều lợi ích thiết thực cho quá trình vận hành lâu dài:

Thứ nhất là khả năng ngăn chặn dòng chảy ngược hiệu quả, bảo vệ cánh quạt máy bơm không bị gãy vỡ do lực nén dội về. Thứ hai, chất liệu đồng thau có tính kháng khuẩn tự nhiên, không bị oxy hóa mục vỡ trong môi trường nước sạch, đảm bảo an toàn vệ sinh cho nguồn nước sinh hoạt.

Thứ ba, thiết bị có cấu tạo cơ học đơn giản, giúp quá trình thao tác gá lắp diễn ra vô cùng thuận tiện. Kết hợp với mức chi phí đầu tư rất hợp lý và tuổi thọ vận hành bền bỉ, van một chiều đồng giúp doanh nghiệp giảm thiểu tối đa tần suất bảo trì và chi phí thay thế linh kiện.

Brass non return valve được sử dụng ở đâu?

Sở hữu tính năng làm kín vượt trội và độ bền cao, thiết bị hiện diện rộng rãi trong các hệ thống thủy lực:

• Cấp nước dân dụng: Đường ống cấp nước sạch hộ gia đình, chung cư, bình nước nóng trung tâm.

• Trạm bơm & Thủy lực: Lắp đặt sau hệ thống máy bơm nước, bơm tăng áp tòa nhà.

• Hạ tầng kỹ thuật: Mạng lưới HVAC, hệ thống nước ngưng tụ, đường ống khí nén công nghiệp.

• Nông nghiệp & Công nghiệp: Hệ thống tưới tiêu tự động, dây chuyền sản xuất tại các nhà máy chế biến.

Khi nào nên sử dụng van một chiều bằng đồng thau?

Các chuyên gia kỹ thuật khuyến cáo nên đưa van một chiều bằng đồng thau vào hồ sơ thiết kế trong các trường hợp:

• Ngay cổng xả phía sau máy bơm để giữ nước mồi và chống va đập thủy lực.

• Trước lối vào bồn chứa hoặc bình tích áp nhằm ngăn nước chảy ngược ra ngoài khi tụt áp.

• Trên đường ống cấp nước nóng/lạnh hỗn hợp để tránh hiện tượng dội áp gây hư hỏng bình nóng lạnh.

• Tại các tuyến đường ống áp suất trung bình yêu cầu thiết bị vật liệu bền bỉ và không bị rỉ sét.

Những sai lầm thường gặp khi chọn lựa và lắp đặt

Một số sai sót phổ biến trong thi công có thể vô hiệu hóa tính năng của van:

• Lắp ngược chiều dòng chảy: Bỏ qua mũi tên định hướng đúc trên thân van khiến van bị khóa chặt hoàn toàn, gây tắc nghẽn và cháy động cơ bơm.

• Chọn sai kích thước danh nghĩa: Lắp van nhỏ hơn quy cách ống làm thắt hẹp dòng chảy, tăng tổn thất áp suất hệ thống.

• Sử dụng trong môi trường hóa chất mạnh: Dùng van đồng cho dòng lưu chất chứa axit đậm đặc làm thân van bị ăn mòn và thủng nát.

• Siết chân ren quá lực: Dùng lực siết quá mạnh làm nứt vỡ chân ren thau hoặc hỏng lớp cao su non chống rò.

• Bỏ qua công tác vệ sinh: Không làm sạch cặn bẩn trong đường ống trước khi lắp khiến rác bám vào ghế van, làm van bị hở kín.

Cách chọn van một chiều bằng đồng thau phù hợp

Để chọn mua thiết bị chuẩn xác, hãy thực hiện kiểm tra theo checklist 8 bước dưới đây:

• Xác định chính xác loại lưu chất (nước sạch, nước nóng, khí nén sạch).

• Đo đạc kích thước đường ống để chọn quy cách DN tương thích.

• Kiểm tra áp suất vận hành tối đa của hệ thống (PN10, PN16).

• Xác định dải nhiệt độ lưu chất chảy qua van.

• Chọn kiểu kết nối phù hợp (nối ren NPT/BSP hoặc nối mặt bích).

• Kiểm tra chất liệu gioăng làm kín (EPDM cho nước, PTFE cho nhiệt độ cao).

• Lựa chọn sản phẩm từ các thương hiệu sản xuất thiết bị ngành nước uy tín.

• Đảm bảo sản phẩm đạt đầy đủ chứng nhận CO/CQ và kiểm định chất lượng.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Quy trình gá lắp chuẩn xác giúp thiết bị vận hành êm ái và kéo dài tuổi thọ:

Tháo van ra kiểm tra tổng thể, đảm bảo đĩa van co bóp linh hoạt. Vệ sinh sạch sẽ mạt sắt, bụi bẩn bên trong đường ống. Quan sát mũi tên đúc nổi trên thân van và đặt hướng mũi tên trùng với chiều đi của dòng lưu chất.

Quấn cao su non vừa đủ quanh chân ren ngoài (hoặc chèn gioăng mặt bích), dùng mỏ lết siết chặt vừa đủ lực. Mở nguồn nước chạy thử để kiểm tra xem có hiện tượng rò rỉ tại khớp nối hay không. Định kỳ 6 tháng một lần, tiến hành tháo van vệ sinh cặn vôi đọng bên trong để đĩa van luôn đóng kín hoàn toàn.

Các câu hỏi thường gặp (FAQ)

Thiết bị brass non return valve có sử dụng cho hệ thống nước nóng được không?

Có thể sử dụng rất tốt. Chất liệu đồng thau có khả năng chịu nhiệt cao. Tuy nhiên, bạn cần kiểm tra lớp gioăng làm kín bên trong van. Nếu van sử dụng gioăng cao su EPDM hoặc nhựa chịu nhiệt PTFE, thiết bị có thể vận hành ổn định ở nhiệt độ lên tới 90°C - 120°C trong hệ thống bình nước nóng hay thái dương năng.

Van một chiều làm bằng đồng thau có bị hiện tượng ăn mòn theo thời gian không?

Đồng thau có khả năng chống oxy hóa và chống ăn mòn rất tốt trong môi trường nước sạch, không khí và dầu nhẹ. Tuy nhiên, nếu sử dụng van một chiều bằng đồng thau trong môi trường nước biển chứa hàm lượng muối cao hoặc chất tẩy rửa axit mạnh, van vẫn có thể bị ăn mòn hóa học.

Giữa van một chiều đồng và van một chiều inox thì nên chọn loại nào?

Nên chọn van một chiều đồng cho các ứng dụng cấp thoát nước sinh hoạt, PCCC dân dụng và khí nén thông thường để tiết kiệm chi phí do van đồng có giá thành rẻ hơn. Bạn chỉ nên nâng cấp lên van inox khi hệ thống vận hành với hóa chất ăn mòn, môi trường vi sinh thực phẩm hoặc áp suất cực cao.

Định kỳ thời gian bao lâu thì nên tiến hành bảo trì van một chiều bằng đồng thau?

Tần suất bảo trì khuyến nghị là từ 6 đến 12 tháng một lần. Việc bảo trì bao gồm tháo van ra rửa sạch cặn vôi bám trên bề mặt đĩa van và kiểm tra độ đàn hồi của lò xo. Bảo trì đều đặn sẽ giúp van luôn duy trì độ kín khít tuyệt đối.

Thiết bị brass non return valve có sử dụng được cho hệ thống khí nén không?

Hoàn toàn sử dụng được. Các dòng brass non return valve dạng lò xo nối ren có độ kín khí rất tốt, thích hợp lắp đặt trên các đường ống dẫn khí nén để ngăn không cho khí nén dội ngược về phía máy nén khí khi dừng hoạt động.

Kết luận

Tổng kết lại, brass non return valve là giải pháp kỹ thuật hiệu quả giúp kiểm soát dòng lưu chất một chiều, bảo vệ máy bơm và ngăn ngừa rủi ro hư hỏng đường ống. Với ưu thế vượt trội về độ bền cơ học, khả năng chống rỉ sét và giá thành hợp lý, đây là sự lựa chọn tối ưu cho cả công trình dân dụng lẫn công nghiệp.

Nếu bạn đang tìm kiếm các sản phẩm brass non return valve chất lượng cao, đa dạng kích thước từ DN15 đến DN100 với đầy đủ chứng từ CO/CQ và báo giá cạnh tranh, hãy liên hệ ngay với đơn vị cung cấp uy tín để được tư vấn kỹ thuật chuyên sâu đối với brass non return valve.
