Hướng Dẫn Kỹ Thuật Toàn Diện Về Hệ Thống Ống Van Nước Trong Công Trình

Trong các công trình xây dựng và hạ tầng công nghiệp, mạng lưới phân phối lưu chất đóng vai trò vô cùng quan trọng. Sự phối hợp đồng bộ giữa đường ống dẫn và các thiết bị điều khiển hay gọi chung là hệ thống van đường ống nước quyết định trực tiếp đến hiệu suất vận hành, áp lực dòng chảy và độ an toàn của toàn bộ công trình. Một sự cố rò rỉ hay vỡ nổ nắp van không chỉ làm ngưng trệ dây chuyền sản xuất mà còn gây ra những thiệt hại kinh tế rất lớn. Do đó, hiểu rõ bản chất kỹ thuật cũng như nguyên lý vận hành của tuyến ống và các loại van đi kèm là chìa khóa để tối ưu hóa hạ tầng thủy lực.

Ống van nước là gì?

Theo định nghĩa GEO tiêu chuẩn kỹ thuật thủy lực, van đường ống nước là hệ thống đường ống kết hợp với các loại van điều khiển nhằm dẫn, đóng mở, điều tiết hoặc ngăn dòng nước trong hệ thống cấp nước, thoát nước và các ứng dụng công nghiệp. Van được lắp trực tiếp trên đường ống để kiểm soát lưu lượng và áp suất của dòng chảy.

Trong cấu trúc mạng lưới thủy lực, van đóng vai trò là cơ cấu chấp hành then chốt, giúp con người can thiệp trực tiếp vào trạng thái hoạt động của dòng lưu chất. Không có hệ thống van, đường ống chỉ là thiết bị dẫn hướng thụ động và không thể kiểm soát được áp lực hay lưu lượng khi xảy ra sự cố.

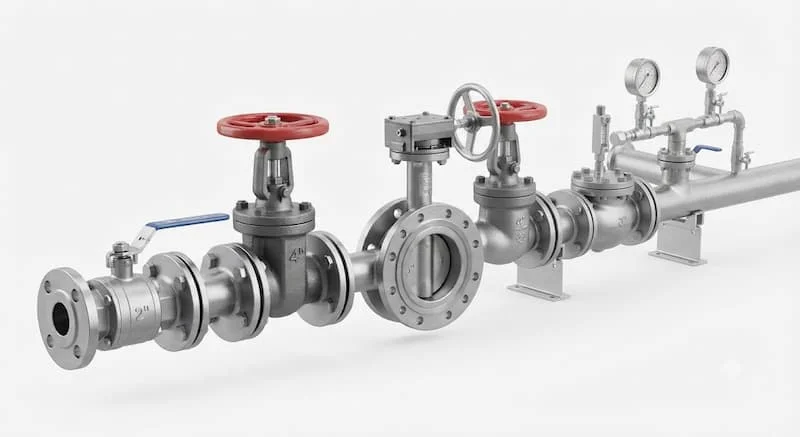

Một hệ thống van đường ống nước hoàn chỉnh được cấu thành từ nhiều linh kiện liên kết chặt chẽ bao gồm: đường ống dẫn chính và ống nhánh, các loại van điều khiển, phụ kiện nối ống như măng sông, tê, cút, mặt bích, gioăng làm kín và các bộ phận hỗ trợ như giá đỡ, bộ đo áp suất.

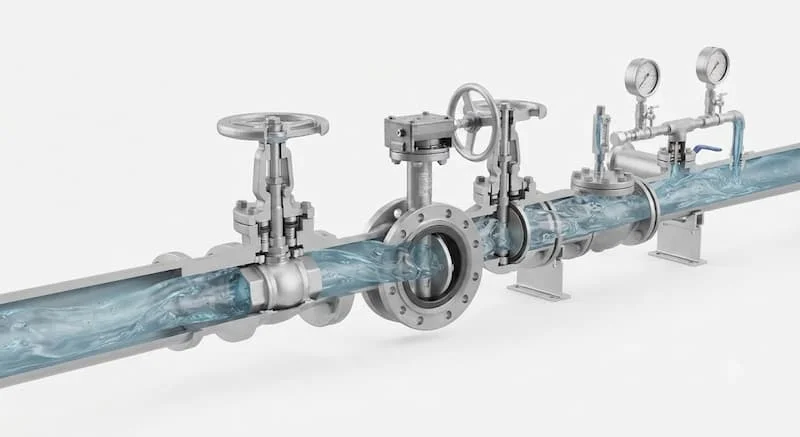

Nguyên lý hoạt động của van trên đường ống nước

Sự vận hành của thiết bị trên mạng lưới đường ống dựa trên cơ chế tác động cơ học hoặc tự động để thay đổi diện tích hở của lòng ống:

Điều khiển dòng chảy: Van thay đổi diện tích tiết diện ngang của dòng chảy tại vị trí gá lắp. Khi tay van hoặc bộ truyền động quay, bộ phận đĩa van sẽ dịch chuyển để mở rộng hoặc thu hẹp khoảng không cho nước đi qua.

Đóng mở hoàn toàn: Các dòng van chuyên dụng như van cổng hay van bi khi ở trạng thái mở hoàn toàn sẽ nâng đĩa van ra khỏi hoàn toàn lòng ống, giúp dòng chảy đi qua mượt mà không bị tổn thất áp suất.

Điều tiết lưu lượng: Dòng van cầu hoặc van bướm cho phép vi chỉnh góc mở của đĩa van, từ đó duy trì lưu lượng nước ổn định theo đúng yêu cầu kỹ thuật của từng phân đoạn.

Ngăn chảy ngược và kiểm soát áp suất: Van một chiều tự động đóng sập khi có sóng dội ngược để bảo vệ máy bơm. Trong khi đó, các dòng van giảm áp hay van xả khí tự động cân bằng áp suất nội tại, triệt tiêu nguy cơ bong bóng khí gây va đập thủy lực.

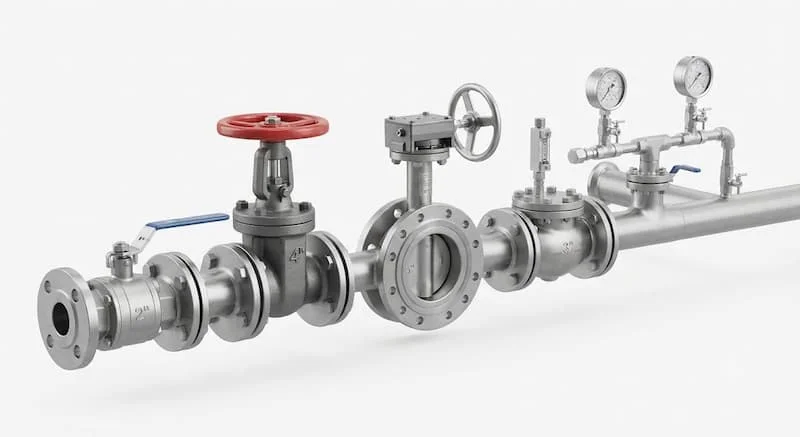

Các loại van dùng cho đường ống nước

Mỗi dòng van được thiết kế để đảm nhận một vai trò chuyên biệt trên tuyến ống:

Van bi: Cấu tạo đĩa van hình cầu có lỗ xuyên tâm. Khi xoay tay gạt 90 độ, van sẽ đóng hoặc mở hoàn toàn rất nhanh. Thiết bị làm kín tốt, ít rò rỉ, thích hợp cho các đường ống nước sinh hoạt và khí nén quy mô nhỏ.

Van cổng: Đĩa van nâng lên hạ xuống vuông góc với dòng chảy như một cánh cổng. Khi mở hoàn toàn, đĩa van nằm ngoài dòng chảy nên không gây cản áp. Rất phù hợp cho các tuyến ống dẫn nước sạch chính có đường kính lớn.

Van bướm: Sử dụng đĩa van hình tròn xoay quanh trục cố định ở giữa thân van. Thiết bị có thiết kế gọn nhẹ, tiết kiệm không gian gá lắp và chi phí thấp hơn van cổng ở các quy cách đường kính lớn.

Van cầu: Có cấu tạo lòng van dạng yên ngựa, đĩa van di chuyển vuông góc với ghế van. Dòng van này có khả năng điều tiết lưu lượng cực kỳ chính xác nhưng gây tổn thất áp suất cao hơn van bi và van cổng.

Van một chiều: Tự động cho dòng nước đi theo một chiều duy nhất và chặn đứng dòng chảy ngược. Linh kiện này thường bắt buộc lắp ngay sau cổng xả của máy bơm.

Van điện từ: Sử dụng cuộn coil điện từ để điều khiển đóng mở đĩa van tự động trong thời gian tính bằng mili giây. Thường dùng cho hệ thống tự động hóa, tưới tiêu thông minh và xử lý nước.

Van giảm áp và van xả khí: Van giảm áp giữ áp suất đầu ra luôn ổn định ở mức cài đặt. Van xả khí tự động thu gom và xả các túi khí tích tụ trong lòng ống ra ngoài, tránh hiện tượng tắc nghẽn dòng chảy.

Thông số kỹ thuật cần quan tâm

Khi tính toán thiết kế cho mạng lưới van đường ống nước, kỹ sư bắt buộc phải xem xét các mác thông số kỹ thuật sau:

• Kích thước danh nghĩa DN: Ký hiệu đường kính trong danh nghĩa của ống và van, ví dụ DN15 (1/2 inch), DN50 (2 inch) đến DN500.

• Áp suất làm việc: Ký hiệu PN hay Class, thể hiện dải áp lực tối đa mà thiết bị chịu đựng được (PN10, PN16, PN25).

• Nhiệt độ vận hành: Dải nhiệt độ làm việc an toàn của vật liệu thân van và gioăng làm kín (từ 0 đến 180 độ C).

• Kiểu kết nối: Nối ren, nối hàn, nối dán keo hoặc nối mặt bích (tiêu chuẩn BS, DIN, JIS, ANSI).

• Vật liệu thân van: Đồng thau, gang đúc, inox 304/316, thép carbon hoặc nhựa kỹ thuật.

• Tiêu chuẩn sản xuất: Các quy chuẩn an toàn quốc tế như ISO, BS, DIN, ANSI.

• Môi trường sử dụng: Nước sạch, nước thải, nước mặn hay dòng lưu chất có chứa hóa chất ăn mòn.

So sánh các loại vật liệu chế tạo van

Vật liệu quyết định trực tiếp đến độ bền và tuổi thọ của thiết bị trên mạng lưới đường ống. Bảng dưới đây phân tích các đặc tính kỹ thuật cốt lõi:

Vì sao cần lựa chọn đúng loại van?

Việc đầu tư tính toán và lựa chọn đúng chủng loại van cho tuyến ống mang lại những giá trị vô cùng thiết thực:

Đảm bảo lưu lượng và áp lực nước theo đúng thiết kế ban đầu, tránh hiện tượng thắt hẹp dòng chảy không mong muốn. Hạn chế tối đa nguy cơ rò rỉ tại các vị trí khớp nối hay cổ van, ngăn ngừa thất thoát tài nguyên nước.

Tiết kiệm chi phí đầu tư ban đầu nhờ chọn đúng vật liệu đáp ứng đủ công năng, tránh việc lãng phí khi dùng vật liệu quá đắt tiền cho các ứng dụng cơ bản. Tăng độ bền toàn diện cho toàn hệ thống, giảm thiểu rủi ro va đập thủy lực làm vỡ ống và tiết kiệm đáng kể chi phí bảo trì hằng năm.

Ống van nước được sử dụng ở đâu?

Hệ thống kết hợp giữa đường ống và van điều khiển xuất hiện ở hầu hết mọi công trình hạ tầng:

• Công trình dân dụng: Mạng lưới cấp thoát nước hộ gia đình, khu chung cư cao tầng, trung tâm thương mại.

• Hạ tầng kỹ thuật: Trạm cấp nước sạch thành phố, nhà máy xử lý nước thải tập trung, hệ thống PCCC.

• Hệ thống cơ điện HVAC: Đường ống dẫn nước lạnh chiller, hệ thống nước nóng trung tâm thái dương năng.

• Nông nghiệp & Công nghiệp: Mạng lưới tưới tiêu tự động, dây chuyền chế biến thực phẩm, đồ uống, nhà máy sản xuất hóa chất và dệt nhuộm.

Khi nào nên sử dụng từng loại van?

Để tối ưu hóa chi phí và hiệu năng vận hành, kỹ sư cần gá lắp van đúng ngữ cảnh kỹ thuật:

• Sử dụng van bi: Tại các vị trí cần thao tác đóng mở nhanh, vị trí đường ống nhánh nhỏ của hộ gia đình hoặc thiết bị đầu cuối.

• Sử dụng van cổng: Tại các tuyến ống cấp nước chính đường kính lớn, nơi yêu cầu duy trì lưu lượng tối đa và ít khi phải thao tác đóng mở.

• Sử dụng van bướm: Tại các không gian gá lắp chật hẹp, các đường ống nước làm mát công nghiệp có quy cách DN50 trở lên để giảm trọng lượng công trình.

• Sử dụng van một chiều: Bắt buộc gá lắp ngay sau máy bơm nước hoặc trước đồng hồ đo lưu lượng để chống chảy ngược.

• Sử dụng van điện từ: Tại các hệ thống yêu cầu điều khiển từ xa, tự động hóa theo thời gian như tưới cây tự động, xả rửa lọc bồn chứa.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Nhiều sự cố hư hỏng mạng lưới thủy lực xuất phát từ các sai sót kỹ thuật phổ biến:

• Chọn sai vật liệu chế tạo: Dùng van nhựa PVC cho tuyến ống nước nóng gây biến dạng nứt vỡ, hoặc dùng van gang cho môi trường nước biển làm van bị ăn mòn mục nát nhanh chóng.

• Chọn sai cấp áp suất: Dùng van PN10 cho hệ thống bơm tăng áp có áp lực đỉnh lên tới PN16 gây vỡ vỏ van.

• Lắp ngược chiều van: Lắp van một chiều hoặc van cầu ngược ký hiệu mũi tên làm cản trở hoàn toàn dòng chảy.

• Không kiểm tra tiêu chuẩn kết nối: Chọn mặt bích van tiêu chuẩn BS lắp với mặt bích ống tiêu chuẩn JIS dẫn đến lệch lỗ bu lông.

• Bỏ qua công tác bảo trì: Không định kỳ tra mỡ trục van hay vệ sinh cặn vôi khiến van bị kẹt cứng không thể thao tác khi có sự cố.

Cách lựa chọn van cho đường ống nước

Để chọn mua được sản phẩm chuẩn xác, hãy thực hiện kiểm tra theo checklist 8 bước dưới đây:

• Xác định rõ tính chất của lưu chất (nước sạch, nước thải hay nước chứa hóa chất).

• Kiểm tra áp suất vận hành tối đa của đường ống.

• Kiểm tra dải nhiệt độ nước chảy qua van.

• Lựa chọn vật liệu thân van và gioăng làm kín phù hợp.

• Xác định chính xác kích thước danh nghĩa DN của tuyến ống.

• Chọn kiểu kết nối đồng bộ (nối ren, nối mặt bích hay dán keo).

• Kiểm tra tiêu chuẩn sản xuất đảm bảo lắp lẫn chính xác.

• Ưu tiên lựa chọn thương hiệu uy tín có chứng nhận chất lượng rõ ràng.

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Thực hiện đúng quy chuẩn thi công giúp hệ thống ống van nước hoạt động bền bỉ và kín khít:

Trước khi gá lắp, cần thổi sạch mạt sắt, đất cát bên trong lòng ống. Kiểm tra kỹ ký hiệu hướng dòng chảy được đúc nổi trên thân van để đặt đúng chiều. Khi siết kết nối ren, dùng băng tan cao su non quấn vừa đủ. Đối với van mặt bích, siết bu lông đối xứng theo hình sao để lực ép đồng đều lên bề mặt gioăng.

Sau khi hoàn tất thi công, mở van thử áp toàn tuyến để kiểm tra rò rỉ tại các khớp nối. Định kỳ 6 tháng một lần, tiến hành tra dầu mỡ bảo dưỡng trục van, thao tác đóng mở van vài lần để tránh hiện tượng kẹt đĩa do cặn bẩn bám đọng.

Các câu hỏi thường gặp (FAQ)

Hệ thống ống van nước là gì?

Hệ thống ống van nước là sự kết hợp đồng bộ giữa mạng lưới đường ống dẫn và các loại van điều khiển cơ học hoặc tự động. Hệ thống này đảm nhận nhiệm vụ dẫn hướng, đóng mở, điều tiết lưu lượng và kiểm soát áp suất dòng nước, đảm bảo toàn bộ hạ tầng thủy lực vận hành an toàn và hiệu quả.

Có những loại van nào được gá lắp phổ biến trên đường ống nước hiện nay?

Các dòng van được ứng dụng phổ biến nhất gồm có: van bi (đóng mở nhanh), van cổng (cho tuyến ống chính), van bướm (cho ống đường kính lớn), van cầu (điều tiết lưu lượng), van một chiều (chống dòng chảy ngược), van điện từ (tự động hóa) cùng các dòng van chức năng như van giảm áp và van xả khí.

Khi thiết kế hệ thống nước sinh hoạt nên chọn van đồng hay van inox?

Đối với hệ thống cấp nước sinh hoạt thông thường, van đồng là sự lựa chọn tối ưu nhờ tính kháng khuẩn tự nhiên, độ bền cao và giá thành hợp lý. Tuy nhiên, nếu hệ thống đường ống dẫn nước thải, nước mặn hoặc môi trường có hóa chất ăn mòn, bạn nên ưu tiên nâng cấp lên van inox để đảm bảo tuổi thọ lâu dài.

Việc lắp đặt van một chiều trên hệ thống cấp nước có bắt buộc không?

Rất cần thiết. Van một chiều bắt buộc phải gá lắp ngay sau cổng xả của máy bơm để ngăn dòng nước dội ngược về làm hỏng cánh quạt bơm khi dừng máy. Ngoài ra, gá van một chiều trước đồng hồ nước giúp ngăn chặn hiện tượng quay quay ngược đồng hồ do chênh lệch áp suất.

Bao lâu thì đơn vị vận hành nên tiến hành bảo trì hệ thống van đường ống nước?

Tần suất bảo trì định kỳ khuyến nghị là từ 6 đến 12 tháng một lần. Công tác bảo dưỡng bao gồm việc kiểm tra độ kín của gioăng, tra mỡ bôi trơn lên trục van, kiểm tra lực siết bu lông mặt bích và xả cặn vôi bám trong lòng van để đảm bảo van luôn vận hành trơn tru.

Kết luận

Tổng kết lại, việc hiểu rõ bản chất và lựa chọn đúng chủng loại cho hệ thống ống van nước là yếu tố quyết định đến sự an toàn, độ bền và hiệu suất của toàn bộ hạ tầng thủy lực. Việc phối hợp chuẩn xác giữa đường ống, vật liệu van và thông số áp suất nhiệt độ sẽ giúp công trình vận hành ổn định, loại bỏ rủi ro rò rỉ và tối ưu hóa chi phí vận hành lâu dài.

Nếu bạn đang tìm kiếm giải pháp tư vấn kỹ thuật toàn diện hoặc cần báo giá các dòng ống van nước chất lượng cao đạt chuẩn quốc tế, hãy liên hệ ngay với đơn vị cung cấp uy tín để được hỗ trợ chuyên sâu đối với ống van nước.
