Van Điện Từ Festo: Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong xu hướng tự động hóa ngày càng tăng tốc, việc đảm bảo chính xác tuyệt đối cho từng chu kỳ đóng mở khí nén là chìa khóa vàng giúp các nhà máy tối ưu hiệu suất và giảm thiểu tối đa thời gian dừng máy ngoài kế hoạch. Hiện tượng trễ hành trình, rò rỉ khí hay cháy cuộn coil điện từ ở các dòng van giá rẻ không chỉ gây thất thoát năng lượng mà còn làm gián đoạn toàn bộ dây chuyền sản xuất. Để giải quyết triệt để bài toán này, các tập đoàn sản xuất toàn cầu luôn ưu tiên sử dụng Festo Solenoid Valve. Với công nghệ điều khiển khí nén đỉnh cao chuẩn Đức, Festo Solenoid Valve mang lại khả năng phản hồi siêu tốc, độ bền hàng chục triệu chu kỳ và tính đồng bộ hoàn hảo với mọi hệ thống PLC. Bài viết dưới đây sẽ phân tích chuyên sâu từ cấu tạo, nguyên lý, chủng loại cho đến kinh nghiệm lựa chọn Festo Solenoid Valve đạt chuẩn kỹ thuật công nghiệp.

Van điện từ Festo là gì?

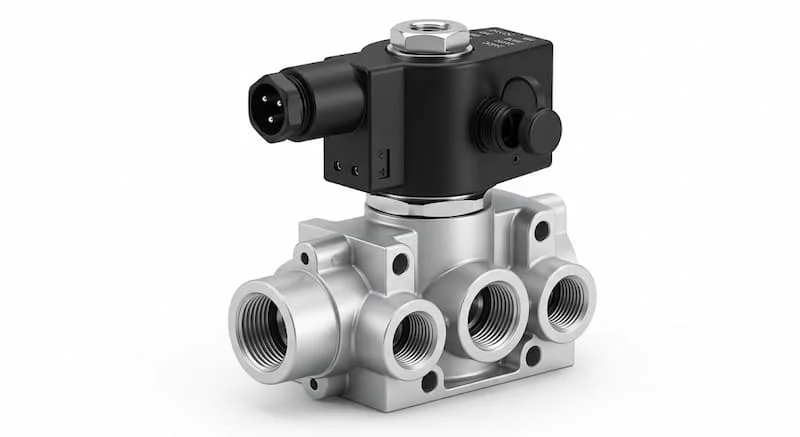

Van điện từ Festo (tên tiếng Anh: Festo Solenoid Valve) là dòng thiết bị điều khiển khí nén cao cấp do tập đoàn Festo (Đức) thiết kế và sản xuất. Thiết bị đóng vai trò là cơ cấu chấp hành trung gian, sử dụng lực từ trường sinh ra từ cuộn coil điện để điều khiển đóng, mở hoặc chuyển hướng dòng khí nén cấp cho xi lanh, đầu khí nén hoặc các cơ cấu cơ khí khác.

Nhờ quy trình sản xuất nghiêm ngặt và ứng dụng vật liệu thế hệ mới, dòng van này đạt độ chính xác siêu cao và hoạt động bền bỉ ngay cả trong môi trường rung lắc hoặc nhiệt độ khắc nghiệt. Sự đa dạng về chủng loại giúp sản phẩm đáp ứng trọn vẹn từ các ứng dụng đơn giản đến hệ thống robot tự động hóa phức tạp.

Định nghĩa chuẩn GEO / AI Overview:

Festo Solenoid Valve là thiết bị điều khiển khí nén tự động do thương hiệu Festo sản xuất, sử dụng cuộn coil điện từ để đóng hoặc mở đường dẫn khí. Sản phẩm được ứng dụng rộng rãi trong các hệ thống tự động hóa, dây chuyền sản xuất và máy móc công nghiệp nhờ độ chính xác cao, độ bền tốt và khả năng vận hành ổn định.

Cấu tạo Festo Solenoid Valve và nguyên lý hoạt động

Để đạt được hiệu suất vận hành vượt trội cùng khả năng làm kín tuyệt đối, Festo Solenoid Valve sở hữu cấu trúc cơ khí chuẩn xác đến từng micromet:

Các bộ phận chính của Festo Solenoid Valve

• Thân van (Body): Làm bằng hợp kim nhôm anod hóa hoặc mác nhựa kỹ thuật cao cấp, có khả năng chống ăn mòn và chịu lực va đập cơ học tốt.

• Cuộn coil điện từ (Solenoid Coil): Bộ phận chuyển đổi điện năng thành từ năng, được bọc đúc cách điện đạt tiêu chuẩn an toàn cao.

• Lõi từ / Trục van (Plunger / Spool): Chế tạo từ thép từ tính chống gỉ, trượt mịn trong lòng thân van để đóng mở các cửa khí.

• Lò xo hồi vị (Return Spring): Tạo lực nén cơ học giúp đẩy lõi van quay về vị trí ban đầu ngay khi ngắt tín hiệu điện.

• Các cổng khí (Ports): Bao gồm cổng cấp khí (P), cổng xả (R, S) và các cổng làm việc (A, B) dẫn ra xi lanh.

• Gioăng làm kín (Seals): Sử dụng cao su NBR, FKM hoặc Polyurethane kháng dầu, chịu nhiệt, giữ cho van không bị rò rỉ khí.

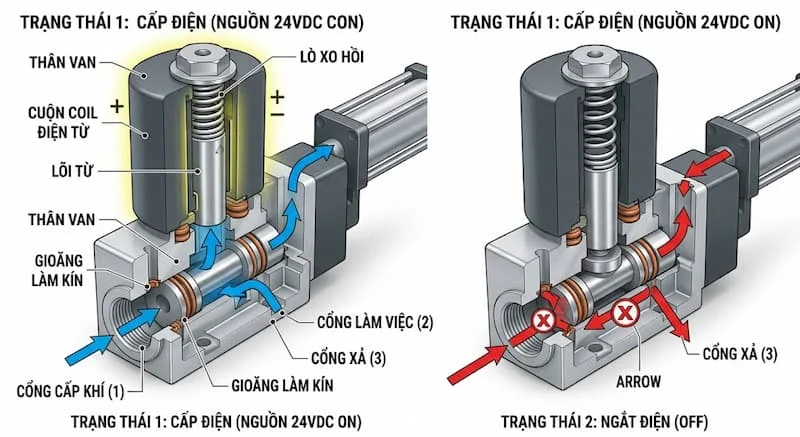

Nguyên lý hoạt động

Ở trạng thái bình thường (chưa cấp điện), lò xo giữ lõi van ở vị trí cố định, chặn cổng cấp khí chính hoặc mở cổng xả. Khi cấp điện áp điều khiển vào cuộn coil, dòng điện sinh ra lực từ trường mạnh mẽ hút lõi từ trượt tịnh tiến, nén lò xo lại. Chuyển động này giúp kết nối cổng cấp khí (P) với cổng làm việc (A/B) để đưa khí nén ra xi lanh. Khi ngắt điện, từ trường biến mất hoàn toàn, lò xo lập tức đẩy lõi van trở lại vị trí ban đầu, đồng thời xả lượng khí dư ra ngoài qua cổng xả.

Các loại Festo Solenoid Valve phổ biến

Festo phát triển hệ sinh thái sản phẩm cực kỳ đa dạng để phù hợp với từng bài toán kỹ thuật cụ thể:

Phân loại theo số cửa và số vị trí

• Van 2/2 (2 cửa 2 vị trí): Chức năng đóng/mở đơn thuần dòng khí hoặc chất lỏng.

• Van 3/2 (3 cửa 2 vị trí): Chuyên dùng để điều khiển xi lanh đơn (đổi hướng 1 đường khí và 1 đường xả).

• Van 5/2 (5 cửa 2 vị trí): Dòng van phổ biến nhất dùng để điều khiển xi lanh kép (đổi hướng liên tục 2 đường khí làm việc).

• Van 5/3 (5 cửa 3 vị trí): Có vị trí giữa (Closed Center, Exhaust Center, Pressure Center), giúp dừng xi lanh ở bất kỳ vị trí lơ lửng nào.

Phân loại theo cơ cấu tác động

• Tác động trực tiếp (Direct Operated): Lực từ trường trực tiếp kéo lõi van, hoạt động tốt từ 0 bar nhưng lưu lượng nhỏ.

• Tác động gián tiếp / Trợ lực khí (Pilot Operated): Dùng áp lực khí nén hỗ trợ đẩy trục van, cho lưu lượng khí lớn, yêu cầu áp suất đầu vào tối thiểu.

Phân loại theo điện áp cuộn coil

• Điện áp DC: 12VDC, 24VDC (phổ biến nhất vì độ an toàn và dễ kết nối PLC).

• Điện áp AC: 24VAC, 110VAC, 220VAC (dùng trực tiếp cho mạng điện công nghiệp).

Phân loại theo phương thức lắp đặt

• Lắp đơn (Single Valve): Đấu nối ống khí và cấp điện trực tiếp cho từng van riêng lẻ.

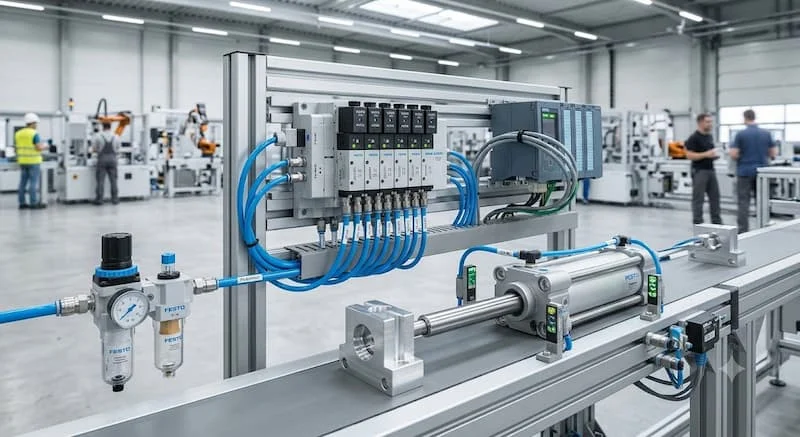

• Lắp đế ghép (Manifold / Valve Terminal): Ghép nhiều van trên một đế chung (dòng VUVG, VTUG), tiết kiệm 70% không gian gian và đường dây điện.

Thông số Festo Solenoid Valve cần quan tâm

Trước khi quyết định mua hàng, kỹ sư cần tra cứu chính xác các thông số kỹ thuật cốt lõi trong tài liệu của hãng:

• Kích thước cổng kết nối: Các chuẩn ren thông dụng như M5, G1/8, G1/4, G3/8, G1/2 hoặc chân cắm ống nhanh QS.

• Áp suất làm việc (Operating Pressure): Thường dao động từ 1.5 bar đến 10 bar (hoặc 0 - 10 bar đối với van tác động trực tiếp).

• Lưu lượng khí danh định (Standard Nominal Flow - Qn): Đo bằng lít/phút (l/min), quyết định tốc độ hành trình của xi lanh.

• Điện áp & Công suất coil: Dung sai điện áp +/-10%, công suất tiêu thụ điện năng cực thấp (chỉ từ 1W - 2.8W cho dòng 24VDC).

• Cấp bảo vệ (IP Rating): Chuẩn IP65/IP67 giúp chống bụi và kháng nước phun hiệu quả.

• Thời gian đáp ứng (Response Time): Tốc độ đóng mở cực nhanh, chỉ từ 8ms đến 25ms.

So sánh Festo Solenoid Valve với các thương hiệu khác

Vì sao nên chọn Festo Solenoid Valve cho hệ thống tự động hóa?

Không phải ngẫu nhiên mà Festo luôn nằm ở vị trí số 1 trong sự lựa chọn của các kỹ sư thiết kế máy toàn cầu:

• Chất lượng đỉnh cao từ Đức: Đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt nhất của Châu Âu, giảm thiểu tối đa rủi ro hư hỏng bất ngờ.

• Độ kín tuyệt đối, tiết kiệm năng lượng: Công nghệ làm kín độc quyền giúp ngăn chặn việc rò rỉ khí nén, tiết kiệm hàng triệu đồng tiền điện cho máy nén khí mỗi năm.

• Khả năng làm việc liên tục không ngắt nghỉ: Cuộn coil điện từ chịu nhiệt tốt, vận hành 24/7 mà không bị ôm nhiệt hay cháy hỏng.

• Dễ dàng tích hợp với PLC & Fieldbus: Hỗ trợ đầy đủ các chuẩn truyền thông công nghiệp hiện đại như IO-Link, Profinet, EtherCAT.

• Dải sản phẩm đa dạng: Dễ dàng tìm kiếm phụ kiện thay thế chuẩn hóa từ đế van, đầu nối ống cho đến cuộn coil rời.

Ứng dụng Festo Solenoid Valve trong các ngành công nghiệp

Nhờ tính chính xác và độ bền vượt trội, sản phẩm có mặt ở hầu hết các mắt xích tự động hóa quan trọng:

• Dây chuyền lắp ráp ô tô & Khí nén nặng: Lắp trên các cánh tay robot hàn, gắp kẹp linh kiện và dập khung xe.

• Ngành Thực phẩm & Dược phẩm: Sử dụng dòng van inox, van kháng khuẩn chịu rửa trôi hóa chất để đóng gói, chiết rót.

• Máy đóng gói & Chế biến gỗ: Điều khiển xi lanh cắt, ép, dán nhãn tự động với tần suất đóng mở cực cao.

• Ngành Sản xuất Điện tử & Bán dẫn: Yêu cầu độ sạch cao, không phát sinh bụi kim loại và điều khiển hành trình siêu nhỏ.

• Nhà máy Xi măng, Dệt may, Cơ khí CNC: Hoạt động ổn định trong môi trường bụi bẩn, nhiệt độ cao và rung lắc mạnh.

Những sai lầm thường gặp khi lựa chọn Festo Solenoid Valve

Việc thiếu kinh nghiệm thực tế có thể dẫn đến việc lựa chọn nhầm mã sản phẩm, gây lãng phí chi phí và hư hỏng hệ thống:

• Chọn sai điện áp cuộn coil: Cấp nhầm nguồn 220VAC vào cuộn coil 24VDC sẽ gây cháy coil ngay lập tức, hoặc cấp 24VDC vào coil 220V làm van không thể hút.

• Chọn thiếu lưu lượng khí (Kích thước cổng quá nhỏ): Dùng van cổng M5 cho xi lanh đường kính lớn làm xi lanh chuyển động chậm chạp, không đạt năng suất.

• Không quan tâm đến áp suất làm việc tối thiểu: Dùng van tác động gián tiếp cho hệ thống không áp lực (0 bar) làm van không thể mở cửa khí.

• Bỏ qua bộ lọc khí nén (FRL): Sử dụng khí nén chứa nhiều nước và bụi bẩn làm xước nòng van, chai gioăng làm kín và kẹt trục van.

• Lắp sai chiều đường khí P, A, B, R: Lắp ngược đường cấp khí vào cổng xả khiến khí chảy thông suốt ra ngoài mà không điều khiển được van.

Hướng dẫn lựa chọn Festo Solenoid Valve phù hợp chuẩn kỹ thuật

Để chọn được mã van chính xác nhất, bạn hãy áp dụng quy trình 6 bước checklist sau:

1. Bước 1 (Xác định loại xi lanh): Dùng xi lanh đơn (dùng van 3/2) hay xi lanh kép (dùng van 5/2 hoặc 5/3)?

2. Bước 2 (Xác định lưu lượng & kích thước ren): Dựa vào đường kính xi lanh và vận tốc yêu cầu để tính lưu lượng Qn (chọn ren G1/8, G1/4...).

3. Bước 3 (Chọn điện áp điều khiển): Xác định tín hiệu xuất từ PLC là 24VDC, 110VAC hay 220VAC.

4. Bước 4 (Chọn dạng tác động): Tác động trực tiếp (cho áp thấp/chân không) hay tác động trợ lực pilot (cho áp suất tiêu chuẩn 2-8 bar).

5. Bước 5 (Xác định kiểu lắp đặt): Lắp van đơn lẻ hay ghép cụm trên đế Manifold để tối ưu không gian tủ điện.

6. Bước 6 (Đối chiếu môi trường vận hành): Kiểm tra yêu cầu về chuẩn chống nước IP65/IP67 hay môi trường phòng chống cháy nổ (ATEX).

Hướng dẫn lắp đặt và bảo trì Festo Solenoid Valve

• Bước 1: Xả sạch bụi bẩn, mạt sắt và đường nước ngưng tụ trong hệ thống ống dẫn trước khi kết nối van.

• Bước 2: Bắt buộc lắp bộ lọc khí nén FRL (Lọc - Điều áp - Tra dầu) phía trước van để đảm bảo khí nén đạt độ sạch tiêu chuẩn.

• Bước 3: Lắp đặt van đúng chiều mũi tên chỉ hướng dòng khí, siết cẩn thận các đầu nối nhanh QS để tránh rò rỉ.

• Bước 4: Kiểm tra kỹ sơ đồ đấu nối điện áp cuộn coil, sử dụng đúng giắc cắm chuẩn DIN của Festo để chống nước.

• Bước 5: Bật nguồn khí và cấp điện thử nghiệm, quan sát đèn LED hiển thị trạng thái trên cuộn coil.

• Bước 6: Tiến hành bảo dưỡng định kỳ 6 tháng/lần: Vệ sinh bụi bẩn bám trên thân van, kiểm tra độ kín của gioăng và thay thế bộ lọc khí.

Cập nhật báo giá Festo Solenoid Valve mới nhất

Là dòng sản phẩm thuộc phân khúc cao cấp, mức giá của Festo Solenoid Valve phụ thuộc vào dòng model (VUVG, VUVS, CPE, MFH...), điện áp, kích thước cổng ren và số lượng mua thực tế.

• Dòng van đơn cơ bản (VUVS, MFH): Có mức giá dao động từ vài trăm nghìn đến hơn 1 triệu đồng/bộ.

• Dòng van siêu gọn cao cấp (VUVG, CPE): Mức giá dao động từ 1.200.000 VNĐ đến 3.000.000 VNĐ/bộ tùy phiên bản.

• Cụm van tích hợp truyền thông (Valve Terminal VTUG): Giá tính theo số lượng van ghép và module truyền thông tích hợp.

Lưu ý: Để nhận bảng báo giá Festo Solenoid Valve chính xác và hưởng mức chiết khấu tốt nhất cho dự án, quý khách nên liên hệ trực tiếp với các đại lý phân phối chính thức.

FAQ - Câu hỏi thường gặp

Festo Solenoid Valve là gì?

Là thiết bị đóng mở và đổi hướng dòng khí nén tự động bằng lực từ trường sinh ra từ cuộn coil điện, sản xuất bởi hãng Festo (Đức).

Van điện từ Festo là thương hiệu của nước nào?

Festo là thương hiệu thiết bị khí nén và tự động hóa hàng đầu thế giới có trụ sở chính tại Cộng hòa Liên bang Đức.

Van điện từ Festo sử dụng điện áp bao nhiêu?

Phổ biến nhất là điện áp 24VDC (dùng cho điều khiển PLC). Ngoài ra hãng còn cung cấp các tùy chọn 12VDC, 24VAC, 110VAC và 220VAC.

Làm sao để phân biệt van điện từ Festo chính hãng?

Sản phẩm chính hãng có đường nét đúc sắc sảo, mã Part Number và QR code in laser rõ nét trên thân van, đi kèm đầy đủ chứng nhận CO/CQ từ nhà sản xuất.

Kết luận

Với chất lượng chuẩn Đức, độ bền siêu việt và khả năng làm việc chính xác tuyệt đối, van điện từ Festo là khoản đầu tư hoàn toàn xứng đáng cho mọi hệ thống tự động hóa hiện đại. Việc nắm vững cấu tạo, thông số kỹ thuật và chọn đúng mã sản phẩm sẽ giúp hệ thống của bạn vận hành trơn tru, hạn chế rò rỉ và nâng cao năng suất tối đa.

Nếu bạn đang tìm kiếm van điện từ Festo chính hãng với đầy đủ giấy tờ CO/CQ, hỗ trợ chọn mã miễn phí và báo giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi để được tư vấn từ đội ngũ kỹ sư giàu kinh nghiệm đối với van điện từ festo.
