Van Điều Khiển Hơi Nóng: Giải Pháp Tối Ưu Nhiệt Độ Và Áp Suất Công Nghiệp

Trong kỷ nguyên tự động hóa sản xuất, hơi nóng đóng vai trò là nguồn năng lượng chủ lực cung cấp nhiệt cho các chu trình sấy, hấp, tiệt trùng và gia nhiệt trong nhà máy. Tuy nhiên, năng lượng nhiệt từ hơi nước bão hòa luôn chuyển động với áp suất lớn và độ biến thiên liên tục. Vấn đề lớn nhất phát sinh khi lưu lượng hơi không được kiểm soát chặt chẽ, dẫn đến hiện tượng trồi sụt áp suất, thừa hoặc thiếu nhiệt tại các thiết bị trao đổi nhiệt hạ nguồn.

Sự bất ổn này tác động tiêu cực trực tiếp đến độ đồng đều của nhiệt độ, làm sai lệch áp suất công nghệ và gây suy giảm nghiêm trọng chất lượng thành phẩm đầu ra. Để giải quyết triệt để bài toán này, sự xuất hiện của steam control valve là mắt xích bắt buộc trong hệ thống điều khiển tự động. Thiết bị giúp nhà máy làm chủ nguồn năng lượng nhiệt một cách khoa học, tinh chỉnh chính xác dòng năng lượng để tối ưu hóa chi phí vận hành.

Vì Sao Hệ Thống Hơi Nóng Cần Van Điều Khiển?

Vai trò của hơi nóng trong sản xuất công nghiệp

Hơi nóng đóng vai trò là huyết mạch truyền tải năng lượng trong các nhà máy chế biến. Khác với dòng lưu chất lỏng, hơi nước mang nhiệt lượng tiềm ẩn rất lớn, sẵn sàng tỏa nhiệt năng cực cao khi tiếp xúc với các vách ngăn trao đổi nhiệt hạ nguồn.

Vấn đề khi lưu lượng hơi không được kiểm soát

Nếu không có cơ chế chốt chặn kỹ thuật chính xác, dòng hơi sẽ tràn vào thiết bị một cách tự do, gây ra hiện tượng quá nhiệt cục bộ hoặc sụt áp dây chuyền. Điều này không chỉ làm tiêu hao lãng phí lượng lớn chất đốt tại lò hơi trung tâm mà còn làm tăng nguy cơ biến dạng vật liệu sấy.

Vai trò của van điều khiển trong tự động hóa

Nhờ khả năng liên kết trực tiếp với các cảm biến nhiệt độ và áp suất thông qua mạng điều khiển tập trung, thiết bị cho phép hệ thống tự động bù trừ lưu lượng hơi sống theo thời gian thực. Sự hiện diện của van giúp loại bỏ hoàn toàn các sai sót do thao tác thủ công bằng tay, đưa toàn bộ trạm nhiệt vận hành theo một biểu đồ thuật toán tối ưu nhất.

Van Điều Khiển Hơi Nóng Là Gì?

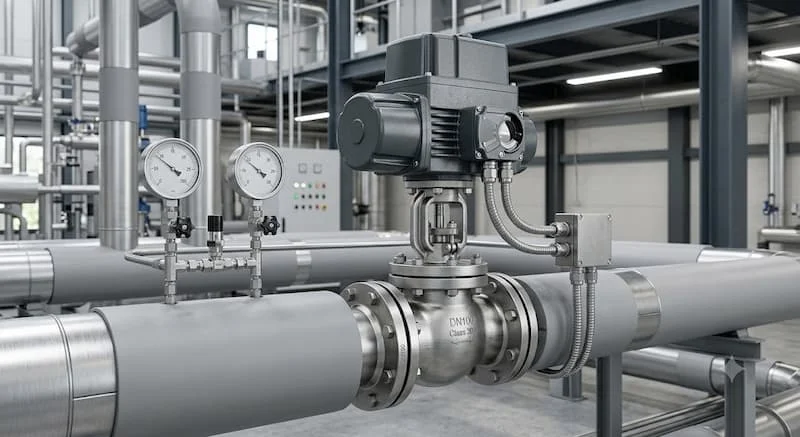

Khái niệm van điều khiển hơi nóng

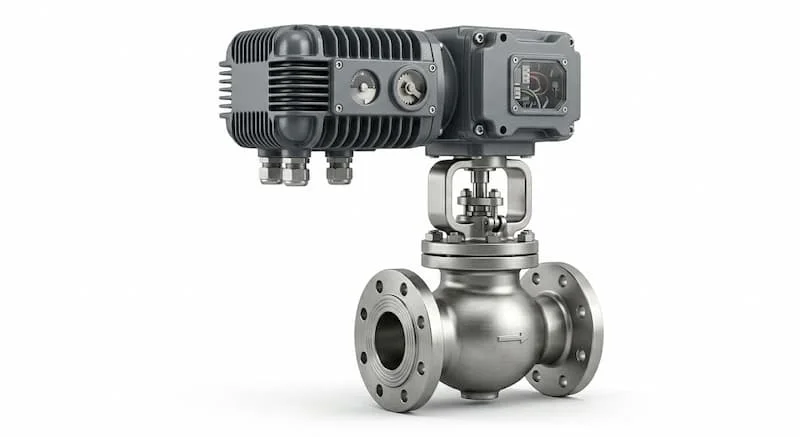

Để định hình bản chất cấu kiện một cách trực quan, steam control valve là gì? Đây là dòng cấu kiện cơ điện tử cao cấp được lắp đặt trên hệ thống đường ống dẫn nhiệt công nghiệp. Chức năng chính của thiết bị là điều tiết lưu lượng hơi nước bão hòa hoặc hơi quá nhiệt dựa trên tín hiệu điều khiển phản hồi từ phòng trung tâm, đóng vai trò cơ quan chấp hành tối cao trong sơ đồ mạch vòng kín tự động.

steam control valve là thiết bị dùng để điều chỉnh lưu lượng hoặc áp suất hơi trong hệ thống đường ống, giúp duy trì nhiệt độ và điều kiện vận hành ổn định theo yêu cầu sản xuất.

Steam control valve hoạt động như thế nào?

Chu trình vận hành của thiết bị bắt đầu khi bộ truyền động nhận tín hiệu điều khiển từ tủ PLC hoặc bộ điều khiển nhiệt độ. Tín hiệu này được chuyển hóa thành lực cơ học tịnh tiến hoặc quay để dịch chuyển đĩa van, từ đó thay đổi diện tích hành lang lưu thông trong thân van nhằm kiểm soát lưu lượng hơi đi qua một cách chính xác theo đúng kịch bản công nghệ đã lập trình sẵn.

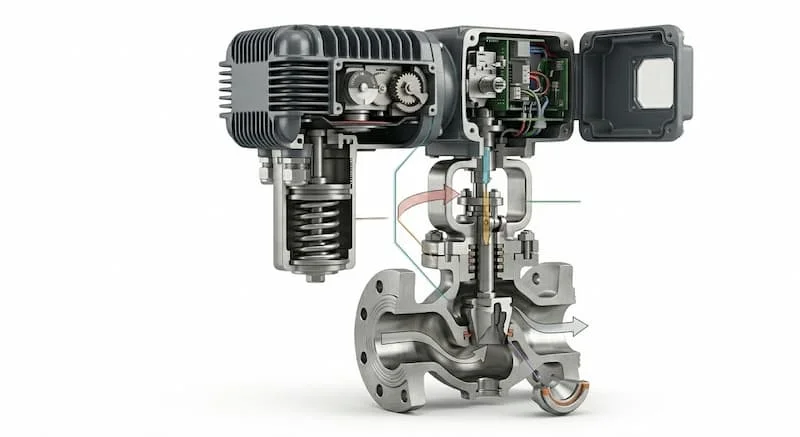

Cấu Tạo Và Nguyên Lý Hoạt Động Của steam control valve

Cấu tạo steam control valve đòi hỏi sự phối hợp đồng bộ giữa năm bộ phận cơ khí và điện tử cốt lõi:

• Thân van: Phân vỏ bọc chịu lực trực tiếp được đúc dày dặn bằng gang dẻo, thép đúc hoặc inox, chịu được áp suất tĩnh cao và sự co ngót nhiệt liên tục.

• Đĩa van (Plug): Chi tiết trực tiếp chặn dòng hơi, có biên dạng hình nón hoặc hình trụ xẻ rãnh để định hình đặc tính dòng chảy.

• Ghế van (Seat): Vòng đệm kim loại nằm cố định trong thân van, kết hợp với đĩa van để tạo độ kín khít tuyệt đối khi đóng van.

• Bộ truyền động (Actuator): Cơ quan tạo lực bằng động cơ điện hoặc màng sập khí nén để đẩy trục van dịch chuyển.

• Bộ định vị (Positioner): Thiết bị thông minh đo đạc hành trình thực tế của trục van và hiệu chỉnh áp lực khí hoặc dòng điện để triệt tiêu sai số vị trí.

• Bộ điều khiển tín hiệu: Module tiếp nhận và chuyển đổi dữ liệu mạng truyền thông thành các lệnh vận hành cơ học.

Nguyên lý steam control valve hoạt động dựa trên sự điều tiết tuyến tính liên tục. Khi hệ thống sấy cần tăng nhiệt, bộ điều khiển gửi tín hiệu 4-20mA hoặc 0-10V đến van. Bộ Actuator nhận tín hiệu và tinh chỉnh hành trình van dịch chuyển lên xuống, nhấc đĩa van ra khỏi ghế van để mở rộng không gian lưu thông.

Sở dĩ van điều khiển được chính xác là nhờ cơ chế điều khiển tuyến tính phối hợp chặt chẽ với tín hiệu phản hồi vị trí của bộ định vị Positioner. Khi đĩa van dịch chuyển, cảm biến nội tại liên tục đo đạc và gửi dữ liệu góc mở về để van tự động cân bằng lưu lượng, đảm bảo lượng hơi đi qua trùng khớp hoàn toàn với giá trị cài đặt ban đầu.

Phân Loại steam control valve Phổ Biến

Để triển khai lắp đặt phù hợp với hạ tầng kỹ thuật và ngân sách đầu tư, việc phân loại steam control valve được phân định theo phương thức vận hành và tính chất điều tiết:

Van điều khiển bằng điện

Thiết bị ứng dụng mô tơ điện dòng servo để truyền động cho trục van. Ưu điểm cốt lõi là rất dễ lắp đặt do không đòi hỏi hạ tầng phụ trợ, hoạt động êm ái và đạt độ chính xác cao khi hiệu chỉnh góc mở mịn, tuy nhiên nhược điểm là tốc độ phản hồi hành trình chậm hơn và phụ thuộc hoàn toàn vào độ ổn định của nguồn điện lưới.

Van điều khiển khí nén

Dòng van ứng dụng áp lực khí nén đẩy màng lò xo để thay đổi vị trí đĩa van. Điểm vượt trội của sản phẩm là tốc độ phản hồi nhanh tức thì, lực đóng van cực lớn và hoạt động ổn định môi trường nhiệt cao mà không sợ nguy cơ cháy nổ, nhưng đòi hỏi nhà máy phải trang bị hệ thống khí nén sạch và đường ống dẫn khí phụ trợ.

Van điều khiển ON/OFF

Dòng cấu kiện chỉ vận hành ở hai trạng thái cực đoan là đóng mở hoàn toàn. Thiết bị chuyên dùng cho các vị trí cô lập nhánh ống hoặc cấp hơi dạng xung, không có khả năng tinh chỉnh lưu lượng ở các góc mở trung gian.

Van điều khiển tuyến tính

Giải pháp điều tiết liên tục cho phép người vận hành khống chế độ mở từ 0% đến 100% một cách mịn màng, giúp kiểm soát nhiệt độ quy trình một cách hoàn hảo nhất.

Bảng so sánh định lượng các dòng van điều khiển chủ lực:

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Chọn Van Điều Khiển Hơi Nóng

Quá trình thẩm định hồ sơ thiết kế kỹ thuật yêu cầu bộ phận cơ điện phải kiểm tra chính xác các chỉ số định lượng sau:

• Kích thước danh nghĩa đường ống (DN): Biên độ dải size đa dạng từ các nhánh phụ trợ DN15, DN20, DN25 cho đến các trục dẫn trục chính DN50, DN100.

• Áp suất làm việc định mức: Khả năng chịu lực tĩnh của phôi đúc, phổ biến theo các tiêu chuẩn phân cấp PN16, PN25 và PN40.

• Nhiệt độ làm việc an toàn của hệ đệm: Khả năng bảo toàn cơ lý trước các nấc nhiệt công nghệ hơi nước bao gồm 180°C, 220°C và ngưỡng cao áp 350°C.

• Kiểu kết nối cơ học với ống chờ: Phương thức lắp đặt cố định trên công trường thông qua kết nối ren tiện lợi dải size nhỏ hoặc kết nối mặt bích dày dặn chịu rung động cao.

• Tín hiệu điều khiển tiêu chuẩn: Giao thức giao tiếp thông tin phổ biến dạng analog 4-20mA, 0-10V hoặc truyền thông số Modbus RS485.

• Vật liệu chế tạo phôi thân van: Gang dẻo có giá thành thấp cho hệ thông dụng, thép đúc chịu áp suất cao cho hệ hơi quá nhiệt và inox chống ăn mòn tốt cho môi trường sạch.

Van Điều Khiển Hơi Nóng Và Van Điện Từ Hơi Nóng Khác Nhau Như Thế Nào?

Việc đặt hai dòng cấu kiện ngành hơi này lên bàn cân đối chiếu giúp người vận hành tránh được những sai lầm lãng phí ngân sách:

Khác nhau về chức năng và mức độ điều khiển

Van điện từ hơi nóng hoạt động dựa trên lực điện từ của cuộn coi để hút lõi thép, chỉ có chức năng đóng mở hoàn toàn dứt khoát tại chỗ. Trong khi đó, van điều khiển hơi nóng sở hữu năng lực điều tiết lưu lượng liên tục ở nhiều góc mở khác nhau, cho phép kiểm soát dòng lưu chất mịn màng theo đồ thị tuyến tính.

Khác nhau về chi phí đầu tư và trường hợp ứng dụng

Van điện từ có kết cấu đơn giản nên giá thành rẻ, thích hợp cho các ứng dụng đóng ngắt đơn giản, lưu lượng nhỏ hoặc các mạch xả nước ngưng. Ngược lại, van điều khiển có chi phí đầu tư rất lớn, đòi hỏi hệ thống phụ kiện phức tạp và chỉ được triển khai tại các vị trí yêu cầu độ chính xác tối cao về nhiệt độ và áp suất của phòng công nghệ.

Bảng đối chiếu trực quan các chỉ số vận hành:

Ứng Dụng Của Van Điều Khiển Hơi Nóng Trong Công Nghiệp

Sự hiện diện của dòng van công nghệ cao này là điểm tựa vận hành cho nhiều quy trình sản xuất hiện đại trong ứng dụng van điều khiển hơi nóng:

• Nhà máy chế biến thực phẩm: Điều tiết lưu lượng hơi cấp vào các nồi nấu vách kép, hệ thống tiệt trùng UHT để đảm bảo thực phẩm không bị cháy khét.

• Nhà máy sản xuất đồ uống và bia: Khống chế nhiệt độ của các bồn nấu hoa bia và chu trình thanh trùng chai thành phẩm.

• Nhà máy sản xuất giấy và bao bì: Tinh chỉnh nhiệt lượng cấp cho các lô sấy cán phôi giấy để duy trì độ ẩm đồng đều cho sản phẩm.

• Nhà máy dệt nhuộm và hoàn tất sợi: Giám sát nhiệt độ của dung môi nhuộm trong bể áp lực, giúp màu nhuộm bám đều trên bề mặt vải.

• Nhà máy hóa chất và dược phẩm: Duy trì nền nhiệt chính xác tuyệt đối cho các phản ứng tổng hợp hợp chất cao phân tử.

• Hệ thống trao đổi nhiệt chùm ống: Kiểm soát đường hơi sống đầu vào để nâng nhiệt cho dòng nước cấp lò hơi hoặc nước sinh hoạt trung tâm.

• Hệ thống sấy công nghiệp hầm sấy: Điều hòa lưu lượng hơi đi qua các giàn calorifer để tạo ra luồng khí nóng sấy khô nông sản một cách khoa học.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Van Điều Khiển Hơi Nóng

Quá trình tư vấn kỹ thuật thường ghi nhận năm sai sót phổ biến gây thiệt hại lớn cho hiệu suất vận hành của phân xưởng:

• Chọn sai hệ số lưu lượng Cv: Lựa chọn kích cỡ van dựa theo đường kính ống sẵn có mà không tính toán hệ số Cv thực tế, dẫn đến tình trạng van quá lớn gây hiện tượng dao động góc mở liên tục ở dải hẹp, làm nhanh hỏng ghế van.

• Chọn sai vật liệu phôi thân van: Sử dụng gang xám chất lượng thấp cho vị trí hơi có áp lực chênh lệch lớn, gây nứt rạn vỏ van do sốc nhiệt cơ khí.

• Không tính đến nhiệt độ làm việc đỉnh: Chọn bộ Actuator có giới hạn chịu nhiệt thấp lắp quá sát thân van mà không có cổ giải nhiệt, khiến bo mạch điện tử bị thiêu rụi bởi nhiệt lượng bức xạ từ hơi sống.

• Chọn actuator không phù hợp lực đóng van: Lực đẩy của bộ truyền động quá nhỏ không thắng được áp suất chênh lệch của dòng hơi, khiến van không thể đóng khít hoàn toàn, gây rò rỉ hơi sống khốc liệt.

• Bỏ qua điều kiện áp suất chênh lệch thực tế: Không tính toán kỹ áp suất trước và sau van khiến thiết bị rơi vào vùng bão hòa tuyến tính, mất hoàn toàn khả năng tinh chỉnh mịn.

Checklist Lựa Chọn Van Điều Khiển Hơi Nóng Phù Hợp

Để tối ưu hóa quy trình mua sắm thiết bị, phòng vật tư và kỹ thuật cần phối hợp rà soát chặt chẽ bộ checklist định lượng sau:

• Xác định lưu lượng hơi yêu cầu lớn nhất và nhỏ nhất của thiết bị tiêu thụ hạ nguồn.

• Xác định áp suất vận hành thượng nguồn và áp suất mong muốn sau khi đi qua van.

• Xác định nhiệt độ hơi thực tế để chỉ định mác vật liệu vỏ và gioăng bít trục van.

• Tính toán chính xác hệ số Cv dựa trên các phần mềm chuyên dụng của nhà sản xuất.

• Chọn kiểu điều khiển phù hợp là dạng bằng điện tiện lợi hay khí nén phản hồi siêu tốc.

• Chọn vật liệu thân van đáp ứng tốt phân cấp áp lực tĩnh của đường ống tổng.

• Chọn actuator có momen lực lớn hơn ít nhất 30% so với lực cản chênh áp thực tế.

• Kiểm tra tiêu chuẩn kỹ thuật thiết kế của van có đạt các chứng nhận quốc tế hay không.

• Lựa chọn các thương hiệu uy tín có văn phòng đại diện và đội ngũ hỗ trợ kỹ thuật tại chỗ.

Mẹo lựa chọn nhanh theo môi trường: Hệ thống hơi sạch thực phẩm ưu tiên chọn van thân inox; hệ thống truyền tải công nghiệp dải áp trung bình dùng van thân gang dẻo; vị trí áp lực cao trục tổng bắt buộc dùng van phôi thép đúc chịu tải.

FAQ - Câu Hỏi Thường Gặp Về Van Điều Khiển Hơi Nóng

Van điều khiển hơi nóng có tác dụng gì cốt lõi trong sơ đồ công nghệ?

Thiết bị giúp điều chỉnh lưu lượng hơi theo nhu cầu vận hành thực tế của nhà máy nhằm kiểm soát chính xác nhiệt độ và áp suất trong hệ thống trao đổi nhiệt hạ nguồn một cách tự động.

Khi nào nên ưu tiên chọn van điều khiển điện thay vì van khí nén?

Van điện phù hợp cho các hệ thống công suất vừa và nhỏ, các vị trí lắp đặt đơn lẻ xa trung tâm hoặc những nơi nhà xưởng không trang bị sẵn hệ thống máy nén khí trục vít phụ trợ.

Dòng cấu kiện này thông thường có năng lực chịu được nhiệt độ bao nhiêu?

Tùy thuộc vào việc lựa chọn mác vật liệu đúc thân van và cấu trúc của hệ gioăng bít cổ trục, thiết bị có thể vận hành bền bỉ từ mốc 180°C cho đến các dải nhiệt cực hạn vượt trên 350°C của hệ hơi quá nhiệt.

Điểm khác biệt lớn nhất giữa van điều khiển tuyến tính và van điện từ là gì?

Van điều khiển có khả năng điều tiết lưu lượng liên tục ở mọi góc mở trung gian với độ chính xác cao, còn van điện từ chủ yếu chỉ thực hiện hành trình đóng hoặc mở hoàn toàn dứt khoát tại chỗ.

Định kỳ bao lâu thì phân xưởng nên thực hiện công tác bảo trì thiết bị?

Để đảm bảo bộ định vị luôn đọc đúng hành trình và trục van không bị bó cứng do cặn khoáng bám dính, kỹ sư khuyên nên duy trì công tác kiểm tra và bảo dưỡng định kỳ từ 6 đến 12 tháng một lần.

Lựa Lựa Chọn Đúng Van Điều Khiển Hơi Nóng Để Tối Ưu Hiệu Suất Hệ Thống

Tóm lại, van điều khiển hơi nóng là giải pháp công nghệ then chốt giúp các doanh nghiệp làm chủ hoàn toàn nguồn năng lượng nhiệt trong phân xưởng sản xuất. Việc đầu tư nghiêm túc vào một cấu kiện điều tiết đạt chuẩn kỹ thuật không chỉ mang lại khả năng tiết kiệm năng lượng vượt trội thông qua việc triệt tiêu lượng hơi thừa, mà còn nâng cao độ ổn định nhiệt độ quy trình, bảo vệ thiết bị hạ nguồn và hỗ trợ đắc lực cho mục tiêu tự động hóa toàn diện nhà máy. Lựa chọn chính xác thông số van chính là bước đi chiến lược để tối ưu hóa chi phí và khẳng định chất lượng thành phẩm bền vững đối với van điều khiển hơi nóng.
