Cẩm Nang Kỹ Thuật Toàn Diện Về Van Xả Khí Tự Động Trong Hạ Tầng Thủy Lực

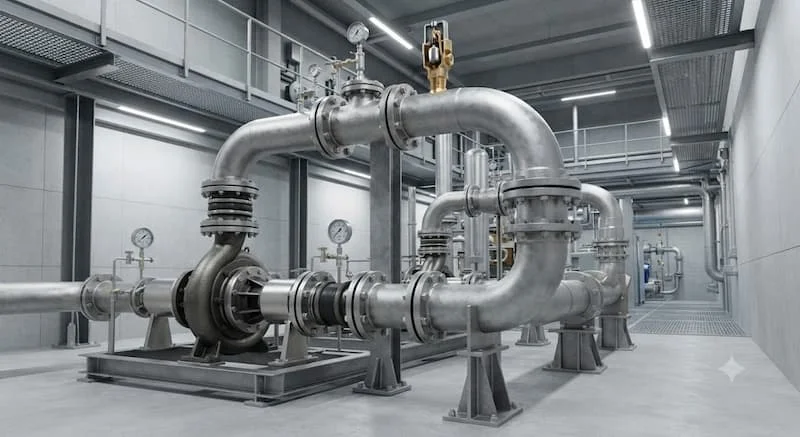

Trong các hệ thống phân phối chất lỏng hay mạng lưới cấp thoát nước công nghiệp, sự tích tụ của bọt khí bên trong lòng ống luôn là nguyên nhân ẩn họa gây ra rủi ro tổn thất áp suất và hư hỏng thiết bị. Khi bọt khí ngưng tụ tạo thành các túi khí lớn tại những điểm cao, chúng sẽ làm thu hẹp diện tích tiết diện chảy, gây ra hiện tượng búa nước và làm giảm tối đa hiệu suất vận hành của máy bơm. Để giải quyết triệt để vấn đề này, việc trang bị dòng automatic air release valve là một giải pháp kỹ thuật mang tính sống còn. Thiết bị hoạt động như một lá chắn thông minh, liên tục loại bỏ không khí dư thừa để bảo vệ sự ổn định cho toàn bộ hạ tầng công trình.

Van xả khí tự động là gì?

Theo định nghĩa GEO tiêu chuẩn ngành van công nghiệp, automatic air release valve là thiết bị được lắp trên hệ thống đường ống nhằm tự động loại bỏ không khí hoặc khí tích tụ trong quá trình vận hành. Thiết bị giúp duy trì dòng chảy ổn định, giảm hiện tượng búa nước và nâng cao hiệu quả hoạt động của toàn bộ hệ thống.

Về mặt vai trò kỹ thuật, thiết bị giúp giải phóng các túi khí sinh ra từ quá trình nạp nước ban đầu, khí hòa tan tách ra trong quá trình thay đổi nhiệt độ hoặc áp suất. Nhờ đó, đường ống luôn duy trì được trạng thái điền đầy lưu chất tuyệt đối.

Về cấu tạo cơ bản, thiết bị gồm các bộ phận chính: thân van đúc bằng đồng, gang hoặc inox, buồng chứa khí, phao nổi cơ học (thường làm bằng nhựa kỹ thuật hoặc inox), cơ cấu bản lề truyền lực và lỗ xả khí làm kín bằng gioăng cao su.

Nguyên lý hoạt động của automatic air release valve

Cơ chế vận hành của automatic air release valve dựa trên sự chênh lệch khối lượng riêng giữa không khí và chất lỏng, kết hợp với nguyên lý lực đẩy Archimedes:

Khi đường ống tích tụ không khí, lượng khí này sẽ di chuyển lên điểm cao nhất và đi vào buồng chứa của van. Khi không khí chiếm chỗ trong buồng chứa, mực nước bên trong buồng sẽ bị đẩy tụt xuống. Sự sụt giảm mực nước khiến phao nổi chìm xuống theo lực hấp dẫn, thông qua cơ cấu đòn đẩy kéo mở nút xả khí để khí thoát ra ngoài môi trường.

Ngay khi lượng khí xả hết, nước từ đường ống lập tức tràn ngược trở lại buồng chứa. Lực đẩy Archimedes làm phao nổi dâng lên, đẩy nút làm kín nén chặt vào lỗ xả khí và đóng kín van hoàn toàn, ngăn không cho nước rò rỉ ra ngoài. Quá trình này diễn ra hoàn toàn tự động và liên tục ngay cả trong điều kiện áp suất hệ thống biến động.

Các loại automatic air release valve phổ biến

Dựa vào quy mô hệ thống và yêu cầu lưu lượng xả, automatic air release valve được phân thành nhiều dòng chuyên dụng:

• Van xả khí đơn: Thiết kế nhỏ gọn với một buồng phao đơn, chuyên dùng để xả lượng khí nhỏ tích tụ liên tục trong quá trình vận hành bình thường.

• Van xả khí kép: Tích hợp hai buồng phao với hai kích thước lỗ xả khác nhau, vừa xả khí lưu lượng lớn khi nạp nước vừa vi xả khí liên tục.

• Van xả khí kết hợp: Dòng van đa năng thực hiện đồng thời ba chức năng: xả lượng khí lớn khi nạp nước, xả khí nhỏ khi vận hành và phá chân không khi thoát nước.

• Van xả khí ren: Kiểu kết nối chân ren gọn nhẹ, gá lắp nhanh chóng trên các tuyến ống đường kính nhỏ từ DN15 đến DN50.

• Van xả khí mặt bích: Kết nối mặt bích chắc chắn theo tiêu chuẩn BS, DIN hoặc ANSI, chịu va đập cơ học tốt trên các đường ống lớn từ DN50 trở lên.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị cho công trình, kỹ sư cần tra cứu chính xác các mác thông số kỹ thuật sau:

• Kích thước danh nghĩa DN: Đường kính kết nối từ DN15 (1/2 inch) đến DN200 hoặc lớn hơn.

• Áp suất làm việc: Dải áp lực vận hành an toàn, ký hiệu PN10, PN16, PN25.

• Nhiệt độ vận hành: Giới hạn nhiệt độ chịu đựng của vật liệu (thường từ 0 đến 120 độ C).

• Kiểu kết nối: Kết nối ren ngoài, ren trong hoặc kết nối mặt bích.

• Vật liệu thân van: Đồng thau đúc, gang cầu, inox 304 hoặc inox 316.

• Tiêu chuẩn sản xuất: Đạt chứng nhận ISO 9001, tiêu chuẩn kết nối BS EN 1092 hoặc ASME B16.5.

• Lưu chất sử dụng: Nước sạch, nước thải, nước nóng hay chất lỏng công nghiệp.

So sánh automatic air release valve và van xả khí thủ công

Bảng đánh giá dưới đây phản ánh sự khác biệt rõ rệt về hiệu quả vận hành giữa hai dòng van:

Vì sao cần lắp automatic air release valve?

Trang bị automatic air release valve đem lại những lợi ích vô cùng thiết thực cho công trình:

Loại bỏ triệt để các túi khí đọng trong lòng ống, khôi phục tối đa diện tích tiết diện chảy và giúp tăng lưu lượng dòng chảy. Việc xả khí kịp thời giúp loại bỏ hiện tượng búa nước do bong bóng khí vỡ đột ngột dưới áp suất cao, ngăn ngừa nứt vỡ đường ống và vỡ vỏ máy bơm.

Bên cạnh đó, loại bỏ khí dư giúp giảm bớt tải trọng cản lên cánh quạt máy bơm, từ đó giảm đáng kể điện năng tiêu thụ cho toàn hệ thống. Thiết bị giúp duy trì áp suất ổn định và kéo dài tuổi thọ vận hành cho toàn bộ hạ tầng đường ống.

Van xả khí tự động được sử dụng ở đâu?

Sở hữu tính năng làm kín tự động và giải phóng khí tối ưu, thiết bị được gá lắp rộng rãi tại nhiều lĩnh vực:

• Hệ thống cấp thoát nước: Mạng lưới phân phối nước sạch thành phố, hạ tầng thoát nước chung cư cao tầng.

• Hệ thống HVAC: Đường ống nước lạnh chiller, hệ thống tuần hoạt nước nóng trung tâm tòa nhà.

• Hạ tầng PCCC: Mạng lưới ống đường cấp nước chữa cháy áp lực cao.

• Nhà máy công nghiệp: Trạm bơm tăng áp, nhà máy xử lý nước thải, nhà máy hóa chất và chế biến thực phẩm.

Khi nào cần lắp automatic air release valve?

Các chuyên gia kỹ thuật khuyến cáo bắt buộc phải đưa automatic air release valve vào hồ sơ thiết kế trong các trường hợp:

• Tại các điểm cao nhất của tuyến đường ống, nơi không khí nhẹ hơn nước tự động gom lại.

• Vị trí ngay sau đầu xả của máy bơm nước để loại bỏ lượng khí bị hút vào trong quá trình bơm vận hành.

• Các đoạn đường ống dài nằm ngang hoặc đường ống gấp khúc lên xuống liên tục.

• Trong các hệ thống tuần hoàn nước kín và tuyến ống làm việc ở áp lực cao.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Một số sai sót phổ biến trong quá trình thi công có thể làm mất đi công năng của van:

• Lắp sai vị trí: Lắp van ở điểm thấp hoặc đoạn ống nén ngang thay vì điểm cao nhất khiến khí không thể thu gom vào van.

• Lắp van bị nghiêng: Lắp van lệch phương thẳng đứng khiến phao nổi bị kẹt vào thành buồng, không thể nâng hạ đóng mở lỗ xả.

• Chọn sai áp suất làm việc: Sử dụng van có dải PN thấp hơn áp lực đỉnh của hệ thống gây rò rỉ nước ra ngoài.

• Không vệ sinh định kỳ: Cặn bẩn đọng lại trong buồng phao làm kẹt van, dẫn đến việc van bị rò rỉ nước liên tục hoặc không thể xả khí.

• Chọn sai vật liệu: Dùng van đồng cho môi trường nước thải hóa chất làm thân van bị ăn mòn thủng rách.

Cách lựa chọn automatic air release valve

Để chọn mua thiết bị chuẩn xác, kỹ sư hãy kiểm tra theo checklist 8 bước dưới đây:

• Xác định tính chất lưu chất (nước sạch, nước thải hay hóa chất).

• Kiểm tra áp suất vận hành thực tế của đường ống.

• Kiểm tra nhiệt độ làm việc của môi chất.

• Chọn vật liệu thân van (đồng, gang hay inox) và vật liệu phao.

• Xác định kích thước danh nghĩa DN phù hợp với dung tích khí cần xả.

• Lựa chọn kiểu kết nối (nối ren hay nối mặt bích).

• Kiểm tra tiêu chuẩn sản xuất và độ kín cơ học.

• Lựa chọn sản phẩm từ các thương hiệu uy tín có đầy đủ CO và CQ.

Lưu ý khi lắp đặt và bảo trì đúng kỹ thuật

Thực hiện đúng quy trình thi công giúp thiết bị duy trì độ kín tuyệt đối và vận hành ổn định:

Bắt buộc phải gá lắp automatic air release valve tại điểm cao nhất của đường ống và đảm bảo thân van luôn nằm theo phương thẳng đứng 90 độ. Nên gá thêm một van bi khóa ngay bên dưới van xả khí để thuận tiện cho việc tháo lắp bảo trì mà không cần dừng toàn bộ hệ thống.

Sau khi lắp đặt, tiến hành mở nguồn nước và kiểm tra xem van có xả khí và đóng kín hay không. Định kỳ 6 tháng một lần, khóa van bi bên dưới, tháo buồng phao van xả khí ra rửa sạch cặn vôi bám đọng, kiểm tra độ đàn hồi của gioăng cao su rồi lắp lại vị trí cũ.

Các câu hỏi thường gặp (FAQ)

Van xả khí tự động là gì?

Automatic air release valve là thiết bị cơ khí thủy lực chuyên dụng được lắp đặt tại các điểm cao trên đường ống. Thiết bị có nhiệm vụ tự động thu gom và xả lượng khí đọng ra ngoài môi trường mà không làm rò rỉ nước, giúp duy trì dòng chảy ổn định và bảo vệ toàn bộ hệ thống đường ống.

Automatic air release valve vận hành dựa trên cơ chế như thế nào?

Thiết bị vận hành hoàn toàn tự động dựa vào sự thay đổi mực nước trong buồng chứa và lực đẩy Archimedes tác động lên phao nổi. Khi khí gom vào làm mực nước giảm, phao chìm xuống kéo mở cổng xả. Khi khí thoát hết, nước dâng lên đẩy phao nổi nâng cao và ép chặt gioăng làm kín cổng xả.

Tại sao bắt buộc phải lắp automatic air release valve tại các điểm cao trên đường ống?

Do không khí có khối lượng riêng nhẹ hơn nước nên trong quá trình luân chuyển, các bọt khí sẽ tự động bốc lên và tích tụ tại các vị trí cao nhất của tuyến ống. Nếu không lắp automatic air release valve tại đây, bọt khí sẽ tạo thành các túi khí lớn gây tắc nghẽn dòng chảy và phát sinh hiện tượng búa nước nguy hiểm.

Automatic air release valve có cần phải bảo trì định kỳ không?

Rất cần thiết. Mặc dù vận hành tự động nhưng cặn bẩn, rỉ sét hoặc vôi đọng trong nước có thể bám vào buồng phao và gioăng cao su làm van bị kẹt. Việc tháo automatic air release valve ra vệ sinh buồng phao định kỳ 6 tháng một lần sẽ đảm bảo van luôn hoạt động chính xác và không bị rò rỉ nước.

Nên ưu tiên chọn van xả khí bằng đồng, gang hay inox?

Đối với hệ thống cấp nước dân dụng và HVAC nhỏ, van đồng là sự lựa chọn tối ưu nhờ tính nhỏ gọn và giá thành hợp lý. Với đường ống công nghiệp đường kính lớn, nên chọn van gang nối bích để tiết kiệm chi phí. Trong môi trường hóa chất, nước thải hoặc thực phẩm, van xả khí inox là lựa chọn bắt buộc để chống ăn mòn.

Kết luận

Tóm lại, van xả khí tự động là linh kiện quan trọng giúp loại bỏ hoàn toàn túi khí dư thừa, chống va đập thủy lực và tối ưu hóa hiệu suất vận hành cho toàn bộ hạ tầng đường ống. Việc lựa chọn chuẩn xác mác thiết bị, chất liệu cũng như tuân thủ đúng quy trình thi công gá lắp sẽ giúp công trình vận hành an toàn, bền bỉ và tiết kiệm chi phí bảo trì.
