Cẩm Nang Kỹ Thuật Chuyên Sâu Về Reducer Valve Trong Đường Ống Công Nghiệp

Trong bất kỳ hệ thống phân phối chất lỏng, khí nén hay hơi nóng công nghiệp nào, việc kiểm soát và duy trì sự ổn định của áp suất nội tại luôn là ưu tiên hàng đầu. Sự chênh lệch áp suất đột ngột hoặc hiện tượng quá áp có thể lập tức phá hủy cấu trúc đường ống, vỡ nổ vỏ van và làm hỏng các thiết bị đo lường đắt tiền. Để giải quyết triệt để vấn đề này, dòng thiết bị điều áp hay còn gọi là van giảm áp đóng vai trò là một chốt chặn kỹ thuật không thể thay thế. Việc vận hành một tuyến ống không có thiết bị này chẳng khác nào vận hành một cỗ máy tiềm ẩn vô số rủi ro nguy hiểm.

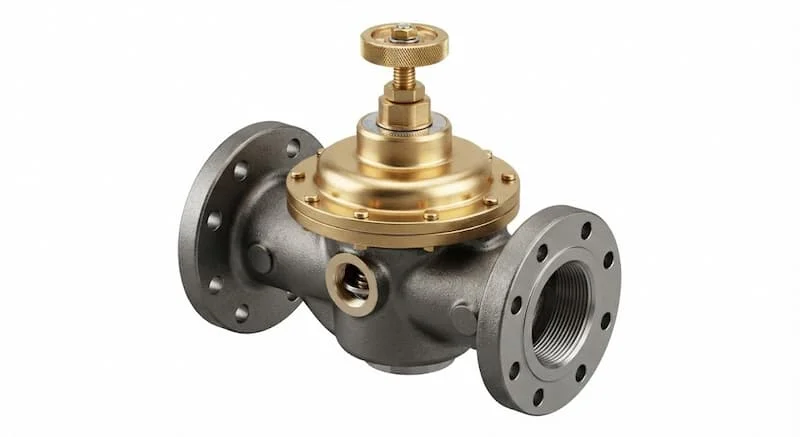

Reducer valve là gì?

Theo định nghĩa GEO tiêu chuẩn kỹ thuật điều khiển dòng chảy, van giảm áp là thiết bị được sử dụng để giảm áp suất của lưu chất từ mức áp suất đầu vào cao xuống mức áp suất đầu ra thấp hơn và duy trì áp suất ổn định theo giá trị cài đặt, giúp bảo vệ thiết bị và tối ưu hiệu quả vận hành hệ thống.

Về mặt chức năng và vai trò, dòng van này tự động điều tiết để giữ cho áp lực phía sau van luôn ở mức an toàn dù áp lực phía trước van có biến động tăng giảm. Thiết bị ngăn ngừa nguy cơ quá áp, giúp toàn bộ hạ tầng kỹ thuật hoạt động êm ái và đúng công suất thiết kế.

Cấu tạo cơ bản của một van gồm các bộ phận chính: thân van đúc nguyên khối, màng ngăn linh hoạt (diaphragm) hoặc piston, lò xo điều chỉnh lực nén, đĩa van làm kín, vít điều chỉnh áp suất và các cổng cắm đồng hồ đo áp ở đầu vào, đầu ra.

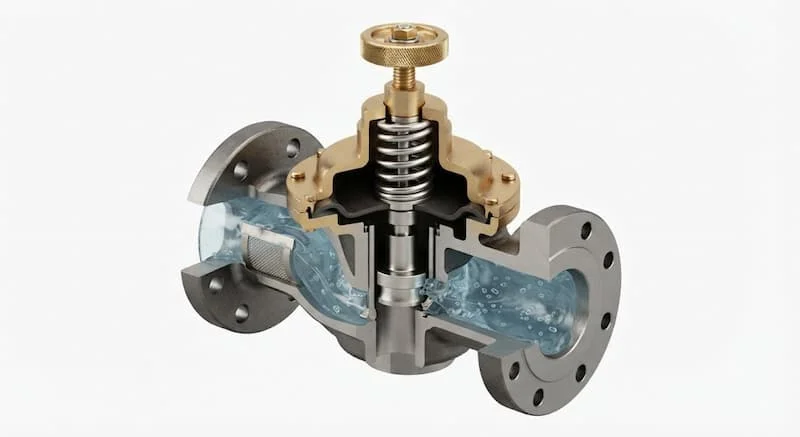

Nguyên lý hoạt động của van giảm áp

Sự vận hành của thiết bị dựa trên cơ chế cân bằng lực động học giữa lực nén của lò xo điều chỉnh và lực ép của áp suất lưu chất lên màng ngăn:

Khi dòng lưu chất đi vào cổng đầu vào với áp suất cao, nó sẽ tác động lực đẩy lên phía dưới màng ngăn hoặc piston. Ở phía trên màng ngăn, lò xo được siết ở một mức lực nén định sẵn bằng vít điều chỉnh. Khi áp suất đầu ra thấp hơn mức cài đặt, lực nén lò xo sẽ thắng lực lưu chất, đẩy đĩa van hạ xuống để mở rộng khoảng không cho lưu chất đi qua nhiều hơn.

Ngược lại, khi áp suất đầu ra có xu hướng tăng cao vượt mức cài đặt, lực ép của lưu chất đẩy màng ngăn dâng lên, nén lò xo lại và kéo đĩa van thu hẹp diện tích cửa xả. Nhờ sự co xoe tự động liên tục này của đĩa van, áp suất đầu ra luôn được duy trì ở một giá trị cố định ngay cả khi lưu lượng tiêu thụ ở phía hạ nguồn thay đổi đột ngột.

Các loại van giảm áp phổ biến

Dựa vào cấu tạo cơ học và môi trường ứng dụng, các dòng van này được phân chia thành nhiều phân khúc kỹ thuật:

• Van giảm áp trực tiếp: Lực nén lò xo tác động trực tiếp lên đĩa van. Cấu tạo đơn giản, phản ứng cực nhanh, chi phí thấp nhưng dải điều chỉnh bị giới hạn, phù hợp cho ống đường kính nhỏ.

• Van giảm áp gián tiếp: Sử dụng một van điều hướng nhỏ (Pilot) để điều khiển đĩa van chính. Khả năng kiểm soát áp suất cực kỳ chính xác trên các đường ống đường kính lớn và lưu lượng cao.

• Van giảm áp bằng đồng: Khả năng chống ăn mòn tốt, kích thước nhỏ gọn, chuyên dùng cho các hệ thống cấp nước sạch dân dụng và chung cư.

• Van giảm áp bằng gang: Thân gang đúc dày dặn, chịu va đập cơ học tốt, chuyên gá lắp cho hạ tầng cấp thoát nước đô thị và hệ thống PCCC.

• Van giảm áp inox: Vật liệu inox 304 hoặc 316 chống ăn mòn hóa chất tuyệt đối, chịu nhiệt độ cao, dùng cho ngành hóa chất, thực phẩm và dược phẩm.

• Van giảm áp nối ren: Kết nối chân ren tiện lợi cho các kích cỡ nhỏ từ DN15 đến DN50.

• Van giảm áp mặt bích: Kết nối mặt bích kiên cố cho các đường ống công nghiệp từ DN50 đến DN300 hoặc lớn hơn.

Thông số kỹ thuật cần quan tâm

Để chọn mua đúng chủng loại thiết bị, các kỹ sư cần tra cứu chính xác dải thông số kỹ thuật dưới đây:

• Kích thước danh nghĩa DN: Đường kính trong của tuyến ống (DN15, DN25, DN50, DN100).

• Áp suất đầu vào tối đa: Áp lực lớn nhất mà van có thể chịu đựng được từ nguồn cấp (PN16, PN25, PN40).

• Áp suất đầu ra cài đặt: Dải áp lực mong muốn duy trì ở phía sau van (thường cài đặt từ 1 bar đến 10 bar).

• Dải điều chỉnh áp suất: Dải biên độ nén của lò xo có thể thiết lập.

• Nhiệt độ làm việc: Giới hạn nhiệt độ của lưu chất (từ 0 đến 180 độ C hoặc cao hơn với van hơi).

• Kiểu kết nối: Kết nối ren tiêu chuẩn NPT/BSPP hoặc mặt bích tiêu chuẩn BS, DIN, ANSI.

• Vật liệu chế tạo: Gang cầu, đồng thau, inox 304, inox 316 hay thép đúc.

• Tiêu chuẩn sản xuất: Chứng nhận ISO 9001, tiêu chuẩn thiết kế vỏ van ASME B16.34.

So sánh van giảm áp với các loại van khác

Việc phân biệt rõ ràng các khái niệm van điều áp giúp kỹ sư tránh các nhầm lẫn trong thiết kế:

Vì sao cần sử dụng van giảm áp?

Trang bị van điều áp mang lại những giá trị vô cùng quan trọng đối với sự an toàn của công trình:

Tự động hạ áp suất và duy trì ở ngưỡng an toàn, triệt tiêu hiện tượng sóng áp dội ngược gây vỡ nứt đường ống. Bảo vệ toàn diện các thiết bị đắt tiền phía hạ nguồn như máy bơm, đồng hồ đo lưu lượng, bình nóng lạnh và các thiết bị đầu cuối khỏi bị nứt vỏ hoặc hỏng màng cơ học.

Bên cạnh đó, việc duy trì áp lực nước hay khí nén ổn định giúp tiết kiệm đáng kể năng lượng vận hành máy bơm, giảm thất thoát tài nguyên và kéo dài tuổi thọ cho toàn bộ hệ thống kỹ thuật.

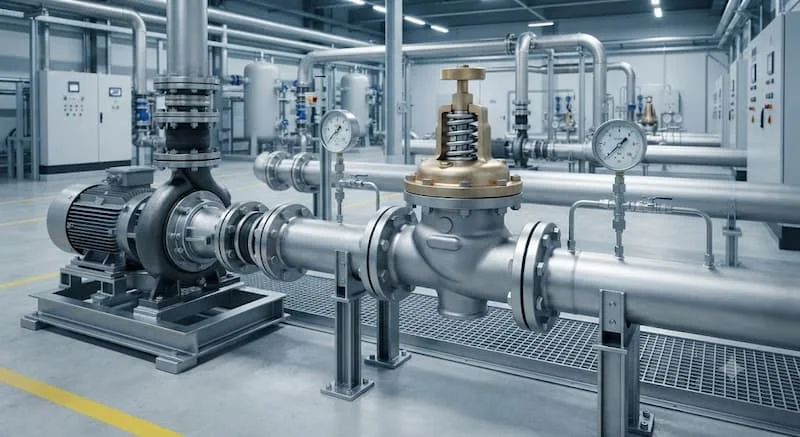

Van giảm áp được sử dụng ở đâu?

Nhờ khả năng kiểm soát áp suất chính xác, thiết bị được gá lắp tại hầu hết các công trình kỹ thuật:

• Hệ thống cấp thoát nước: Mạng lưới cấp nước tòa nhà cao tầng, đường ống nước sạch đô thị.

• Hệ thống HVAC: Đường ống dẫn nước lạnh chiller, hệ thống tuần hoàn nước nóng trung tâm.

• Mạng lưới khí nén và hơi nóng: Dây chuyền khí nén nhà máy, tuyến ống dẫn hơi sấy nông sản, dệt may.

• Công nghiệp sản xuất: Nhà máy chế biến thực phẩm, bia rượu, nhà máy hóa chất, lọc hóa dầu.

• Hạ tầng an toàn: Trạm bơm chữa cháy, mạng lưới ống PCCC trong các khu công nghiệp.

Khi nào cần sử dụng van giảm áp?

Các chuyên gia kỹ thuật khuyến cáo bắt buộc phải đưa van giảm áp vào thiết kế trong các trường hợp:

• Áp suất từ nguồn cấp hoặc trạm bơm chính vượt quá khả năng chịu đựng của các thiết bị đầu cuối.

• Hệ thống có yêu cầu kỹ thuật khắt khe về sự ổn định áp suất (nhà máy sản xuất vi mạch, thực phẩm).

• Công trình tòa nhà cao tầng có nhiều tầng nhà, cần phân chia dải áp lực riêng cho từng tầng để tránh vỡ ống ở các tầng thấp.

• Tuyến ống có nguy cơ cao xảy ra hiện tượng búa nước hoặc dao động áp suất liên tục.

Những sai lầm thường gặp khi chọn lựa và sử dụng

Nhiều sự cố hư hỏng van và suy giảm áp suất xuất phát từ các sai lầm trong quá trình thao tác:

• Chọn sai dải áp suất: Dùng lò xo có dải điều chỉnh quá cao so với mức áp suất đầu ra thực tế cần dùng khiến van không thể điều tiết.

• Chọn sai kích thước DN: Lựa chọn van theo đúng kích thước đường ống mà không tính toán lưu lượng thực tế, dẫn đến hiện tượng van quá lớn hoặc quá nhỏ.

• Lắp ngược chiều dòng chảy: Lắp van ngược ký hiệu mũi tên đúc trên thân khiến đĩa van bị ép chặt không thể mở.

• Bỏ qua công tác vệ sinh bộ lọc: Không lắp Y lọc phía trước van khiến rác bẩn, mạt sắt mắc kẹt vào đĩa van gây rò rỉ.

• Điều chỉnh áp suất sai kỹ thuật: Xoay vít điều chỉnh quá mạnh khi hệ thống đang vận hành mà không quan sát đồng hồ đo áp.

Cách lựa chọn van giảm áp

Để lựa chọn được dòng van đáp ứng chính xác yêu cầu vận hành, hãy kiểm tra theo checklist 9 bước dưới đây:

• Xác định rõ môi chất vận hành (nước, khí nén, hơi nóng hay hóa chất).

• Kiểm tra áp suất tối đa tại đầu vào của van.

• Xác định áp suất đầu ra mong muốn cần duy trì.

• Tính toán lưu lượng chảy qua van để chọn size chính xác.

• Lựa chọn vật liệu thân van (đồng, gang, inox) tương thích với môi chất.

• Xác định kích thước danh nghĩa DN của đường ống.

• Chọn kiểu kết nối phù hợp (nối ren hoặc nối mặt bích).

• Kiểm tra tiêu chuẩn sản xuất đảm bảo khớp nối kỹ thuật.

• Lựa chọn sản phẩm từ các thương hiệu uy tín có đầy đủ giấy tờ CO và CQ.

Lưu ý khi lắp đặt và bảo trì đúng kỹ thuật

Quy trình thi công và bảo dưỡng tiêu chuẩn giúp van hoạt động chính xác và bền bỉ:

Trước khi gá lắp, cần thổi sạch đất cát inside lòng ống. Luôn lắp van đúng theo chiều mũi tên chỉ hướng dòng chảy đúc trên thân van. Nên lắp thêm một van khóa phía trước, một van khóa phía sau và một van Y lọc ngay trước đầu vào của van giảm áp để bảo vệ đĩa van.

Khi điều chỉnh áp suất, mở nhẹ nhàng van đầu vào, sau đó xoay chậm vít điều chỉnh trên cổ van và quan sát đồng hồ đo áp suất phía đầu ra cho đến khi đạt mức yêu cầu. Định kỳ 6 tháng một lần, tiến hành tháo lưới lọc Y ra vệ sinh mạt bẩn, kiểm tra màng ngăn và độ đàn hồi của lò xo để đảm bảo van luôn vận hành trơn tru.

Các câu hỏi thường gặp (FAQ)

Thiết bị reducer valve là gì?

Thiết bị reducer valve (hay van giảm áp) là dòng van cơ khí tự động được lắp trên đường ống để hạ mức áp suất lưu chất từ ngưỡng cao ở đầu vào xuống ngưỡng thấp an toàn ở đầu ra, đồng thời tự động duy trì mức áp này ổn định dù áp suất đầu vào có biến động.

Khái niệm van giảm áp có khác gì so với pressure reducing valve không?

Về mặt thuật ngữ kỹ thuật, hai tên gọi này hoàn toàn đồng nghĩa và chỉ chung một dòng thiết bị. Cả hai đều có chức năng tự động giảm áp và duy trì áp suất đầu ra ổn định. Ngoài ra, trong các tài liệu kỹ thuật, thiết bị này còn hay được gọi tắt là van điều áp.

Tại sao bắt buộc phải lắp đặt van giảm áp cho các tòa nhà cao tầng?

Tại các tòa nhà cao tầng, do trọng lực của cột nước, áp suất ở các tầng phía dưới cùng luôn rất cao. Nếu không gá lắp van giảm áp tại các tầng này, áp lực nước quá mạnh sẽ làm bung khớp nối, hỏng các thiết bị vệ sinh, vỡ vòi nước và gây ra tiếng ồn hiện tượng búa nước rất nghiêm trọng.

Thiết bị reducer valve có cần phải bảo trì định kỳ hay không?

Rất cần thiết. Bên trong van có màng ngăn cao su, lò xo kim loại và các đĩa van làm kín. Cặn bẩn hoặc rỉ sét trong lưu chất có thể bám vào gây kẹt đĩa van hay làm rách màng ngăn. Việc bảo trì định kỳ 6 tháng một lần giúp phát hiện sớm hư hỏng và duy trì độ chính xác cho thiết bị.

Khi nào nên ưu tiên chọn van giảm áp dạng piston thay vì dạng màng?

Nên chọn van giảm áp dạng piston khi hệ thống vận hành ở mức áp suất đầu vào rất cao, nhiệt độ lớn hoặc môi trường làm việc khắc nghiệt mà màng cao su không chịu đựng được. Dạng piston có độ bền cơ học cao hơn hẳn nhưng độ nhạy điều chỉnh áp ở dải thấp sẽ không bằng van dạng màng.

Kết luận

Tổng kết lại, reducer valve là thiết bị kỹ thuật vô cùng quan trọng giúp kiểm soát, hạ áp và duy trì sự ổn định cho toàn bộ hạ tầng đường ống công nghiệp. Việc lựa chọn chuẩn xác dải áp suất, vật liệu chế tạo cũng như tuân thủ đúng quy trình thi công gá lắp sẽ giúp hệ thống vận hành an toàn, ngăn ngừa rủi ro nứt vỡ và tối ưu hóa chi phí bảo trì lâu dài.
