Van An Toàn PCCC: Cấu Tạo, Nguyên Lý Vận Hành Và Quy Chuẩn Kỹ Thuật Hệ Thống Chữa Cháy

Trong kết cấu hạ tầng cơ điện và các công trình xây dựng hiện đại, hệ thống phòng cháy chữa cháy đóng vai trò cốt lõi trong việc bảo vệ tính mạng con người và tài sản. Khi có sự cố hỏa hoạn xảy ra, hệ thống bơm cứu hỏa sẽ kích hoạt đột ngột để cung cấp một lưu lượng lưu chất cực lớn dưới áp lực cao nhằm dập tắt đám cháy. Chính sự gia tăng áp suất thủy lực tức thời này đặt ra một thách thức lớn đối với độ bền cơ lý của mạng lưới đường ống. Để ngăn chặn rủi ro nứt nẻ, vỡ đường ống hoặc phá hủy bình áp, việc lắp đặt van an toàn pccc là một giải pháp kỹ thuật bắt buộc để kiểm soát áp lực thủy tĩnh, đảm bảo tính toàn vẹn và độ tin cậy tuyệt đối cho toàn bộ hệ thống.

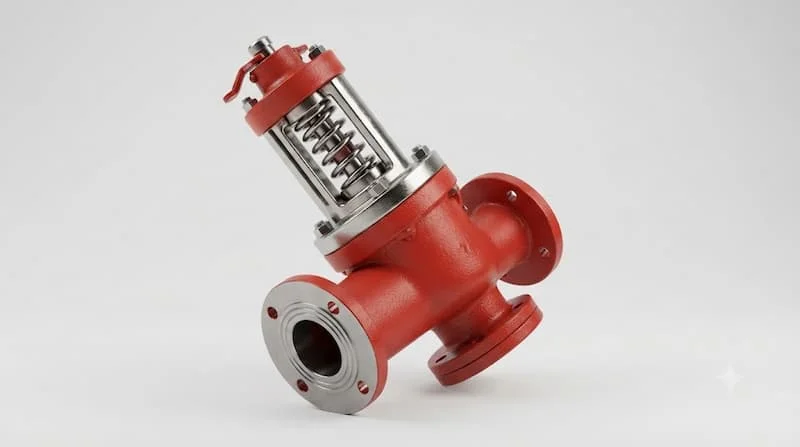

Van an toàn PCCC là gì?

Dưới góc nhìn chuyên ngành cơ điện, van an toàn pccc hay Fire Protection Safety Valve, là thiết bị thủy lực tự động có nhiệm vụ xả bớt lưu chất ra khỏi đường ống khi áp suất nội tại của hệ thống vượt quá giá trị định mức được cài đặt trước đó. Thiết bị này thuộc nhóm các thiết bị bảo vệ áp suất, đóng vai trò ngăn ngừa tình trạng quá áp gây tổn hại đến máy bơm chữa cháy, các loại van chặn, bình tích áp và phụ kiện liên quan.

Về bản chất kỹ thuật, thiết bị này có điểm khác biệt rõ rệt so với các dòng van xả áp thông thường. Van an toàn chữa cháy vận hành dựa trên cơ chế phản ứng tức thời, khi áp suất đỉnh vượt ngưỡng cài đặt, van sẽ mở ra ngay lập tức với hành trình tối đa để giải phóng lưu chất nhanh nhất có thể nhằm hạ áp khẩn cấp. Trong khi đó, van xả áp thông thường có xu hướng mở từ từ, điều tiết lưu lượng theo tỷ lệ thuận với mức độ gia tăng áp suất, thường sử dụng cho mục đích duy trì độ ổn định của dòng chảy sinh hoạt hơn là bảo vệ khẩn cấp cho mạng lưới thiết bị pccc.

Cấu tạo và nguyên lý hoạt động

Hiệu suất phản ứng nhanh và năng lực chịu tải lực cơ học của thiết bị này được quyết định bởi cấu trúc liên kết cơ khí chính xác giữa các bộ phận:

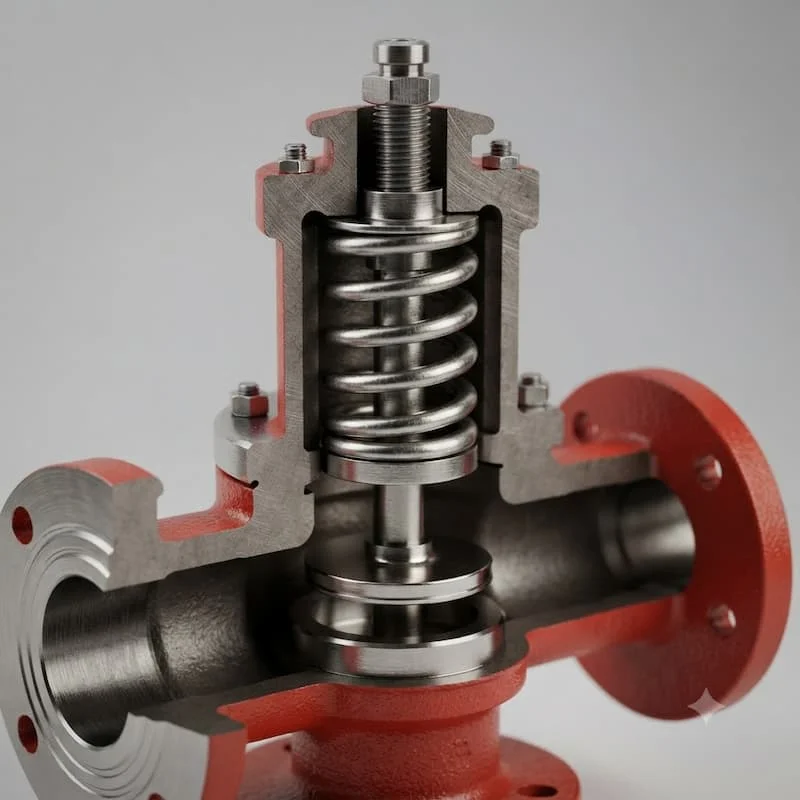

Cấu tạo van an toàn PCCC

• Thân van: Lớp vỏ đúc nguyên khối chịu áp lực cao bằng các vật liệu kim loại bền bỉ như gang, thép hoặc đồng.

• Lò xo điều chỉnh áp suất: Trục lò xo cơ học chịu trách nhiệm tạo ra lực nén để giữ đĩa van luôn đóng ở trạng thái bình thường.

• Đĩa van: Bộ phận chặn dòng trực tiếp, ép chặt vào ghế van nhờ lực đàn hồi của lò xo.

• Trục van: Ty ren truyền động định hướng cho sự dịch chuyển tịnh tiến của đĩa van.

• Vít chỉnh áp: Cơ cấu bu lông nằm ở đỉnh van dùng để nén hoặc nới lỏng lò xo nhằm thay đổi giá trị áp suất cài đặt.

• Gioăng làm kín: Hệ đệm cao su tổng hợp EPDM hoặc hạt nhựa cao cấp đảm bảo vách van kín khít tuyệt đối khi đóng.

• Cửa xả: Cổng điều hướng dòng nước dư thừa đi ra ngoài hoặc quay trở lại bể chứa nước tập trung.

Nguyên lý hoạt động

Khi áp suất dòng lưu chất bên trong hệ thống nhỏ hơn giá trị giới hạn đã cài đặt, lực đẩy của nước không thắng được lực nén cơ học của lò xo, đĩa van tiếp tục ép chặt vào bệ đỡ và giữ van ở trạng thái đóng hoàn toàn. Khi áp suất hệ thống tăng cao đột ngột và vượt quá ngưỡng định mức, áp lực thủy động tác động lên đĩa van sẽ lớn hơn lực đàn hồi của lò xo, ép lò xo co lại và đẩy đĩa van dịch chuyển tịnh tiến lên trên. Cửa xả được mở thông hoàn toàn, cho phép lưu chất thoát ra ngoài để hạ áp suất đường ống về mức an toàn. Ngay khi áp lực tĩnh giảm xuống dưới mức cài đặt, lò xo tự động giãn ra và đẩy đĩa van trở lại vị trí bít kín, đưa van về trạng thái đóng ban đầu.

Việc thiết lập chính xác thông số áp suất mở van là cực kỳ sinh tử, giúp hệ thống kích hoạt xả áp đúng thời điểm, tránh tình trạng van mở quá sớm gây hao hụt lưu lượng chữa cháy hoặc mở quá muộn khiến đường ống bị nứt toác do quá tải. Chính cơ chế tự động bảo vệ này giúp loại bỏ hoàn toàn các cú sốc thủy lực do hiện tượng búa nước gây ra, từ đó bảo vệ vách ống dẫn và kéo dài tuổi thọ vận hành cho toàn bộ hạ tầng pccc.

Các loại van an toàn PCCC phổ biến

Để đáp ứng các tiêu chuẩn khắt khe về mặt thiết kế cấu trúc và môi trường vận hành, thiết bị được phân tách rõ ràng theo ba tiêu chí nền tảng:

• Phân loại theo vật liệu: Phổ biến nhất tại các công trình lớn là van thân gang đúc chịu lực tốt giá thành hợp lý. Van bằng đồng thau phù hợp cho các đường ống nhánh cỡ nhỏ. Đối với các môi trường đặc thù có tính ăn mòn cao hoặc yêu cầu khắt khe như nhà máy hóa chất, dòng van an toàn pccc chất liệu inox 304 và inox 316 là sự lựa chọn tối ưu nhờ độ bền cơ lý vĩnh cửu.

• Phân loại theo kết nối cơ học: Bao gồm thiết kế van an toàn ren cho các đường ống nhỏ có kích thước dưới DN50, mang lại sự linh hoạt và lắp đặt nhanh chóng. Đối với các đường ống trục chính có kích cỡ lớn, dòng van an toàn mặt bích được ưu tiên tuyệt đối nhằm bảo đảm khả năng chịu momen xoắn và lực kéo cơ học cực lớn.

• Phân loại theo cơ chế hoạt động: Dòng van an toàn lò xo chiếm tỷ trọng ứng dụng tuyệt đối nhờ kết cấu nhỏ gọn, khả năng phản ứng chính xác và dễ dàng điều chỉnh thông số áp suất. Hệ thống đối trọng ít phổ biến hơn và hiện chỉ xuất hiện trong một số hạ tầng thủy lợi cũ do kích thước cồng kềnh khó lắp đặt trong không gian hẹp.

Thông số kỹ thuật cần quan tâm

Khi tiến hành phê duyệt hồ sơ vật tư cho các dự án phòng cháy chữa cháy, các kỹ sư giám sát cần lưu ý phân tích kỹ các thông số kỹ thuật định mức sau:

• Kích thước danh nghĩa: Dải kích cỡ đa dạng từ DN15 cho đến các đường ống trục chính lớn DN200.

• Áp suất cài đặt: Ngưỡng áp lực tĩnh quy định để van bắt đầu mở cửa xả, thường được hiệu chỉnh bằng vít chỉnh áp.

• Áp suất làm việc: Giới hạn áp lực tối đa mà thân van có thể chịu đựng liên tục mà không bị nứt vách, thường đạt chuẩn PN16 hoặc PN25.

• Nhiệt độ hoạt động: Ngưỡng nhiệt độ làm việc của môi chất, thông thường dao động từ 0 độ C đến 80 độ C đối với hệ thống nước chữa cháy.

• Tiêu chuẩn kết nối và sản xuất: Đảm bảo mặt bích hoặc bước ren đúc theo các tiêu chuẩn kỹ thuật quốc tế như chuẩn DIN, JIS, ANSI, BS và đáp ứng các chứng chỉ kiểm định an toàn pccc hiện hành.

So sánh van an toàn PCCC với van giảm áp và van xả áp

Việc phân biệt rõ tính năng của từng chủng loại thiết bị bảo vệ áp suất giúp nhà thầu tối ưu hóa hiệu quả thiết kế mạch thủy lực:

• Về chức năng: Van giảm áp có nhiệm vụ luôn luôn duy trì một mức áp suất đầu ra ổn định, thấp hơn áp suất đầu vào. Van xả áp giúp điều tiết lượng áp suất dư thừa một cách từ từ theo tỷ lệ. Trong khi đó, van an toàn pccc hoạt động như một công tắc ngắt khẩn cấp, chỉ mở ra khi hệ thống rơi vào trạng thái nguy hiểm quá tải nhằm mục đích bảo vệ an toàn là chính.

• Về thời điểm hoạt động: Van giảm áp hoạt động liên tục trong suốt quá trình dòng chảy lưu thông. Van an toàn chữa cháy chỉ kích hoạt khi có sự cố tăng áp vượt ngưỡng kiểm soát của các thiết bị điều khiển khác.

• Về mặt chi phí đầu tư: Van giảm áp thường có cấu trúc phức tạp hơn nên giá thành cao hơn, van bảo vệ áp suất dạng lò xo có kết cấu cơ khí tinh gọn, độ tin cậy cao và chi phí bảo trì hợp lý hơn.

Kết luận: Bạn bắt buộc phải lắp đặt van giảm áp tại các tầng thấp của tòa nhà để giảm áp lực nước sinh hoạt và chữa cháy xuống mức vừa phải. Đồng thời, lắp đặt van an toàn tại đầu ra của trạm bơm và cụm bình tích áp để làm chốt chặn bảo vệ cuối cùng chống lại hiện tượng quá áp hệ thống.

Vì sao cần lắp van an toàn PCCC?

Việc tích hợp thiết bị van xả áp pCCC đạt chuẩn vào mạng lưới đường ống mang lại những giá trị thực tế không thể thay thế cho công trình:

Thiết bị giúp bảo vệ hệ thống máy bơm chữa cháy khỏi hiện tượng quá tải áp lực ngược khi các họng vòi phun cứu hỏa đột ngột đóng lại. Lượng nước dư thừa sẽ ngay lập tức được xả ra ngoài qua cửa xả, triệt tiêu hoàn toàn nguy cơ rạn nứt hoặc nổ đường ống ngầm trong vách tường. Bên cạnh đó, thiết bị còn bảo vệ màng cao su của cụm bình tích áp khỏi nguy cơ bị căng giãn quá mức dẫn đến nổ bình, giúp chủ đầu tư đáp ứng đầy đủ các tiêu chuẩn kiểm định khắt khe của cơ quan quản lý nhà nước về an toàn phòng cháy chữa cháy.

Ví dụ thực tế: Tại một cụm kho hàng công nghiệp, trạm bơm chữa cháy tự động công suất lớn sử dụng bơm trục đứng tăng áp được thiết kế vận hành với áp lực dòng chảy 12 bar. Do đội ngũ thi công bỏ qua việc lắp đặt cụm van bảo vệ áp suất ở đầu ra của trạm bơm, khi tiến hành diễn tập thử nghiệm hệ thống sprinkler, các kỹ thuật viên đã khóa đột ngột các van chặn tầng để kiểm tra áp lực nhánh. Hiện tượng búa nước xuất hiện ngay lập tức khiến áp suất đường ống vọt lên trên 20 bar, làm nứt toác đường ống trục chính bằng thép gây ngập lụt toàn bộ kho chứa hàng hóa. Chi phí khắc phục đục sửa trục ống và đền bù hàng hóa bị ướt sau đó đã lớn hơn gấp trăm lần so với chi phí mua một chiếc van an toàn ngay từ đầu.

Ứng dụng thực tế của van an toàn PCCC

Sở hữu năng lực bảo vệ áp suất thủy lực xuất sắc, thiết bị này là cấu kiện không thể thiếu tại nhiều hạng mục công trình:

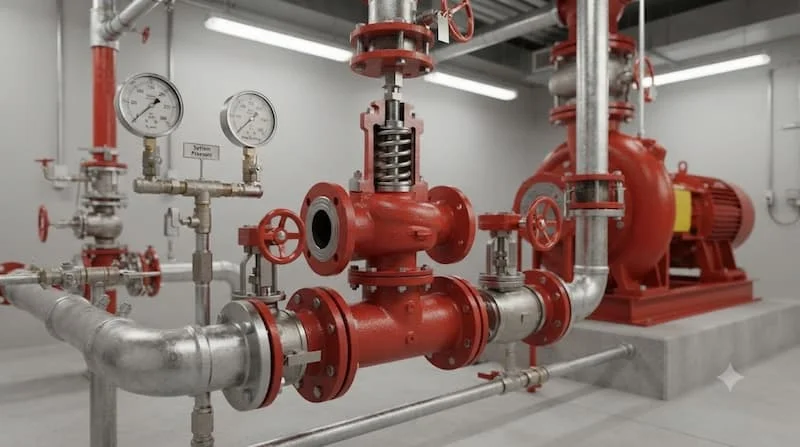

• Lắp đặt tại đầu ra của trạm bơm chữa cháy trung tâm thuộc các tòa nhà chung cư cao tầng, trung tâm thương mại.

• Tích hợp trực tiếp trên cụm đường ống kết nối của bình tích áp để bảo vệ màng bình chịu áp.

• Mạng lưới đường ống cấp nước của hệ thống chữa cháy tự động sprinkler và cụm van góc vách tường.

• Hệ thống hạ tầng kỹ thuật phòng cháy chữa cháy tại các nhà máy sản xuất, kho bãi vật tư, khu công nghiệp quy mô lớn.

Khi nào cần sử dụng van an toàn PCCC?

Thiết bị van cơ học này được các chuyên gia khuyến nghị bắt buộc phải lắp đặt trong các kịch bản kỹ thuật cụ thể:

• Hệ thống đường ống vận hành dưới áp suất cao, có sự hiện diện của các dòng máy bơm tăng áp công suất lớn.

• Mạng lưới trục dẫn chất lưu có tích hợp các bình tích áp chịu tải lực liên tục.

• Các dự án xây dựng yêu cầu nghiệm thu kỹ thuật đạt theo đúng các thông tư quy chuẩn quốc gia về thiết bị pccc.

• Hệ thống chữa cháy tự động có nguy cơ phát sinh hiện tượng tăng áp do thay đổi dòng chảy đột ngột khi các đầu phun đóng mở.

Những sai lầm thường gặp khi sử dụng van an toàn

Việc thiếu kinh nghiệm trong khâu lựa chọn và bảo dưỡng thiết bị rất dễ làm mất đi năng lực bảo vệ của van khi xảy ra sự cố:

• Cài đặt sai thông số áp suất mở: Đặt ngưỡng xả áp quá cao so với khả năng chịu tải của đường ống nhựa ppr hoặc ống thép, khiến đường ống bị nứt vỡ trước khi van kịp mở.

• Chọn sai quy cách kích thước DN: Lắp đặt van có đường kính quá nhỏ so với lưu lượng xả của máy bơm, khiến nước không kịp thoát ra ngoài qua cửa xả, áp suất hệ thống tiếp tục tăng cao.

• Bỏ qua quy trình kiểm định định kỳ: Lò xo van bị rỉ sét, cặn vôi bám chặt đĩa van sau nhiều năm không hoạt động dẫn đến hiện tượng van bị kẹt cứng, không thể tự mở khi quá áp.

• Lắp đặt sai chiều dòng chảy: Lắp ngược đầu vào và đầu ra của cửa xả, khiến van bị khóa chặt hoàn toàn dưới áp lực nước.

Cách khắc phục: Nhà thầu cần định kỳ súc rửa, kiểm tra khả năng xả áp cơ học của lò xo ít nhất 6 tháng một lần và thực hiện quy trình niêm phong chì thông số áp suất sau khi đã hiệu chuẩn chuẩn xác.

Checklist chọn van an toàn PCCC phù hợp

Để đảm bảo quy trình mua sắm vật tư đạt độ chính xác cao nhất, người phụ trách kỹ thuật cần hoàn thành bộ checklist rà soát sau:

• Xác định chính xác áp suất hoạt động đỉnh của hệ thống để chọn ngưỡng áp suất cài đặt phù hợp.

• Tính toán lưu lượng xả của bơm để chọn đường kính danh nghĩa DN của van tương thích.

• Lựa chọn vật liệu thân van (gang, thép, inox) phù hợp với môi trường và ngân sách đầu tư.

• Chọn kiểu nối ren cho ống nhỏ hoặc nối mặt bích đồng bộ với tiêu chuẩn mặt bích của công trình.

• Kiểm tra tem kiểm định và các chứng chỉ kỹ thuật pccc của cơ quan chức năng.

• Ưu tiên lựa chọn các thương hiệu sản xuất thiết bị pccc uy tín, có đầy đủ hồ sơ chứng chỉ CO-CQ minh bạch.

Hướng dẫn lắp đặt đúng kỹ thuật tại công trường

Quy trình ráp nối thiết bị vào hệ thống đường ống chữa cháy cần tuân thủ nghiêm ngặt theo các bước sau:

Bước 1: Định vị vị trí lắp đặt tiêu chuẩn

Van an toàn cần được lắp đặt ở vị trí thẳng đứng ngay phía sau đầu ra của máy bơm chữa cháy và trước các van chặn trục, đảm bảo không có bất kỳ van khóa nào nằm giữa bơm và van an toàn.

Bước 2: Vệ sinh lòng đường ống dẫn

Làm sạch các mạt sắt, xỉ hàn và cát bụi bên trong đoạn ống chờ để tránh dị vật lọt vào làm kẹt đĩa van hoặc trầy xước gioăng làm kín.

Bước 3: Lắp đặt van đúng chiều mũi tên thủy lực

Gá van vào hệ thống, lưu ý hướng mũi tên đúc nổi trên thân vách van phải trùng với chiều tiến của dòng lưu chất hướng về phía cửa xả.

Bước 4: Hiệu chuẩn áp suất thông qua vít chỉnh áp

Sử dụng đồng hồ đo áp suất chuẩn để tiến hành vặn vít chỉnh áp, nén lò xo đến đúng giá trị áp suất bảo vệ mong muốn theo hồ sơ thiết kế.

Bước 5: Kiểm tra độ bít kín khít mối nối

Mở nước kiểm tra toàn diện, đảm bảo tại các vị trí mối nối ren hoặc mặt bích không xuất hiện vết thấm nước hoặc rò rỉ lưu chất dưới áp lực làm việc bình thường.

Bước 6: Nghiệm thu vận hành thử nghiệm

Chạy thử nghiệm áp lực trạm bơm, cố tình tạo ra tình trạng quá áp kiểm soát để kiểm tra năng lực xả áp tự động của lò xo van, bảo đảm thiết bị hoạt động nhạy bén.

Các lưu ý vận hành giúp tăng tuổi thọ van

Để mạng lưới bảo vệ áp suất luôn ở trạng thái sẵn sàng chiến đấu cao nhất, đơn vị vận hành tòa nhà cần thực hiện tốt các nguyên tắc bảo dưỡng dài hạn.

Tuyệt đối không được cho phép những người không có chuyên môn tự ý thay đổi vị trí của vít chỉnh áp sau khi van đã được niêm phong cài đặt áp suất an toàn. Thiết lập kế hoạch định kỳ kiểm tra cơ học, kéo thử cần gạt tay xả áp (nếu có) để đảm bảo đĩa van không bị dính chặt vào bệ đỡ do cặn bẩn bám dính lâu ngày. Thường xuyên súc rửa, vệ sinh lòng van và kiểm tra độ đàn hồi của lò xo để đảm bảo hệ thống luôn khô ráo, không bị rỉ sét ăn mòn, giữ cho van luôn vận hành đạt hiệu suất tối đa theo thời gian.

Câu hỏi thường gặp về van an toàn PCCC

Thiết bị van an toàn PCCC thực chất có bắt buộc phải lắp đặt trong hệ thống chữa cháy không?

Có, đây là thiết bị bảo vệ áp suất bắt buộc phải có theo các tiêu chuẩn kỹ thuật pccc quốc gia đối với các mạng lưới đường ống có sử dụng bơm tăng áp và bình tích áp nhằm ngăn ngừa thảm họa nổ vỡ đường ống khi quá áp.

Thông số áp suất mở của van nên được cài đặt ở mức bao nhiêu là hợp lý nhất?

Thông thường, áp suất cài đặt mở van an toàn sẽ được thiết lập cao hơn áp suất làm việc định mức của hệ thống khoảng 10% đến 15%, và bảo đảm luôn thấp hơn áp suất chịu tải tối đa của đường ống dẫn.

Tần suất định kỳ bao lâu thì chúng ta nên tiến hành kiểm tra van an toàn một lần?

Đơn vị quản lý vận hành tòa nhà nên thực hiện kiểm tra hoạt động cơ học của van tối thiểu 6 tháng một lần và tiến hành kiểm định, hiệu chuẩn lại thông số áp suất lò xo sau mỗi 1 đến 2 năm vận hành liên tục.

Điểm khác biệt cốt lõi giữa van an toàn pccc và van giảm áp là gì?

Van giảm áp thực hiện nhiệm vụ điều tiết liên tục để hạ áp suất đầu ra ổn định ở một mức cố định. Trong khi đó, van an toàn chữa cháy giữ trạng thái đóng hoàn toàn và chỉ tự động mở toang cửa xả để giải phóng lưu chất khẩn cấp khi áp suất hệ thống vượt ngưỡng an toàn cho phép.

Tổng kết

Thiết bị van an toàn pccc là mắt xích công nghệ không thể thay thế, giữ vai trò chốt chặn cuối cùng bảo vệ toàn bộ mạng lưới đường ống, máy bơm và bình tích áp khỏi hiểm họa từ các cú sốc quá áp thủy lực. Việc thấu hiểu tường tận từ kết cấu cơ học, thông số áp suất làm việc đến quy trình lắp đặt điều chỉnh lò xo chuẩn xác sẽ giúp các nhà thầu cơ điện tối ưu hóa hiệu năng vận hành, loại bỏ hoàn toàn các lỗi nứt vỡ ống và đáp ứng đầy đủ các tiêu chuẩn nghiệm thu an toàn khắt khe. Lựa chọn dòng sản phẩm chất lượng cao phối hợp cùng quy trình bảo dưỡng định kỳ chính là nền tảng vững chắc để kiến tạo nên những công trình bền vững và an toàn tuyệt đối đối với van an toàn PCCC.
