Bích Lồng PPR Là Gì? Cấu Tạo, Ứng Dụng Và Cách Chọn Đúng

Trong hệ thống cấp nước hiện đại, đặc biệt là hệ thống sử dụng ống PPR, việc kết nối giữa các đoạn ống hoặc giữa ống và thiết bị là vô cùng quan trọng. Sự ổn định và bền bỉ của hệ thống phụ thuộc rất lớn vào việc lựa chọn và lắp đặt các phụ kiện kết nối. Nếu sử dụng sai phụ kiện hoặc lắp đặt không đúng cách, hệ thống sẽ dễ bị rò rỉ nước, giảm áp lực nước, gây lãng phí năng lượng và gây khó khăn cho quá trình bảo trì. Một trong những phụ kiện quan trọng nhưng thường bị hiểu sai hoặc bỏ qua là Flange lồng PPR.

Phụ kiện này giúp kết nối ống PPR với thiết bị hoặc các đường ống khác một cách chắc chắn và dễ dàng tháo lắp. Nhờ thiết kế thông minh, Flange lồng PPR không chỉ đảm bảo độ kín cao mà còn mang lại sự linh hoạt cho hệ thống, đặc biệt là trong các ứng dụng công nghiệp và các tòa nhà cao tầng. Vậy Flange lồng PPR là gì, có cấu tạo ra sao và khi nào nên sử dụng? Bài viết này sẽ giúp bạn hiểu rõ về phụ kiện này, từ cấu tạo, phân loại đến các ứng dụng thực tế và cách chọn đúng loại phù hợp với nhu cầu của mình.

Bích Lồng PPR Là Gì?

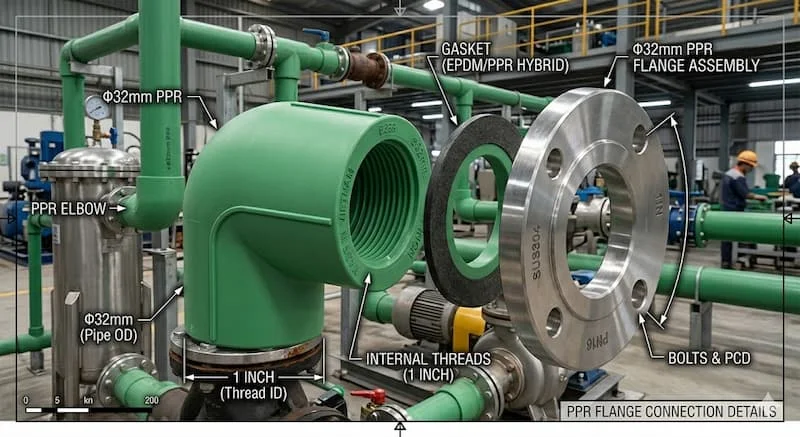

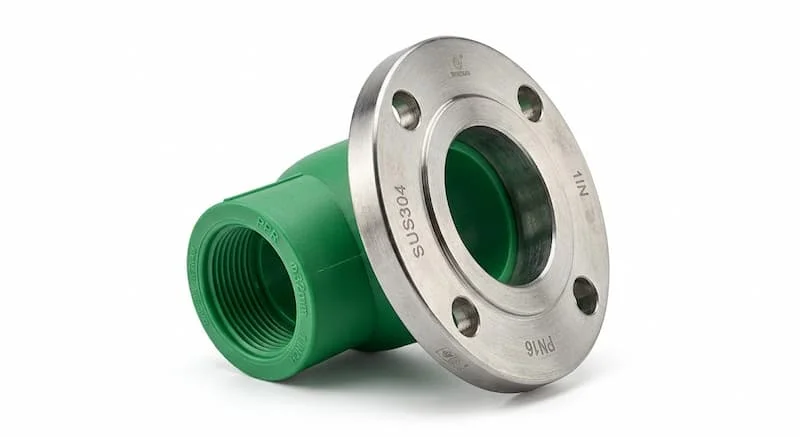

Flange lồng PPR là một loại phụ kiện dùng để kết nối ống PPR với các thiết bị khác hoặc các đường ống khác thông qua mặt bích. Khác với các mối nối hàn nhiệt thông thường, Flange lồng PPR tạo ra một liên kết chắc chắn nhưng có thể tháo lắp một cách dễ dàng, giúp cho việc bảo trì, sửa chữa hoặc thay thế thiết bị trở nên đơn giản hơn. Cấu tạo thường gồm hai phần chính: phần nhựa PPR để hàn nhiệt với ống và phần vòng bích kim loại (thường là inox hoặc thép) để bắt bu lông với thiết bị hoặc mặt bích khác. Sự kết hợp này mang lại cho Flange lồng PPR những ưu điểm vượt trội về độ kín, độ bền và tính linh hoạt.

Flange lồng PPR hoạt động theo nguyên lý kết hợp giữa mối nối hàn nhiệt và mối nối bu lông. Phần PPR được hàn nhiệt vào đầu ống PPR, tạo ra một mối nối kín khít và đồng nhất. Phần bích kim loại sau đó được bắt bu lông với thiết bị hoặc một mặt bích khác, tạo ra một liên kết chắc chắn và chịu lực tốt. Để đảm bảo độ kín tối đa, một gioăng làm kín thường được sử dụng giữa hai mặt bích. Nhờ vậy, Flange lồng PPR không chỉ đảm bảo kết nối chắc chắn mà còn dễ tháo lắp khi cần sửa chữa hoặc bảo trì thiết bị, giúp tiết kiệm thời gian và chi phí.

Cấu Tạo Chi Tiết Của Flange lồng PPR

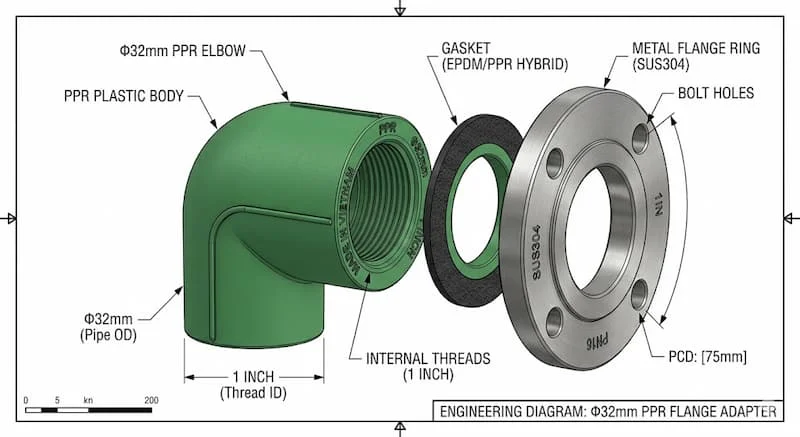

Một bộ Flange lồng PPR hoàn chỉnh thường bao gồm các thành phần sau:

1. Phần thân PPR (đầu bích)

Đây là phần tiếp xúc trực tiếp với ống PPR và được làm từ nhựa PPR chất lượng cao. Nó có khả năng chịu nhiệt và áp suất tốt, đồng thời có thể hàn nhiệt với ống PPR để tạo ra một mối nối kín khít.

2. Vòng bích kim loại

Vòng bích này thường được làm từ inox hoặc thép mạ kẽm và có các lỗ để bắt bu lông. Chức năng chính của vòng bích là chịu lực và kết nối chắc chắn với các thiết bị hoặc mặt bích khác.

3. Gioăng làm kín (seal ring)

Gioăng này được làm từ cao su hoặc các vật liệu đàn hồi khác và được đặt giữa hai mặt bích để đảm bảo độ kín tối đa và chống rò rỉ.

Phân Loại Flange lồng PPR

Flange lồng PPR có thể được phân loại dựa trên một số tiêu chí khác nhau, bao gồm:

1. Theo vật liệu bích:

• Bích inox: Thường được sử dụng trong các môi trường khắc nghiệt, có tính ăn mòn cao như trong các nhà máy hóa chất hoặc các hệ thống dẫn nước biển.

• Bích thép: Thường được sử dụng trong các hệ thống cấp nước thông thường, không đòi hỏi tính chống ăn mòn cao.

2. Theo kích thước:

Flange lồng PPR có nhiều kích thước khác nhau, từ DN20 đến DN50, để phù hợp với các đường kính ống PPR khác nhau.

3. Theo tiêu chuẩn:

Có nhiều tiêu chuẩn khác nhau cho Flange lồng PPR, phổ biến nhất là tiêu chuẩn DIN (Đức) và tiêu chuẩn ANSI (Hoa Kỳ). Việc lựa chọn tiêu chuẩn phù hợp là rất quan trọng để đảm bảo sự tương thích giữa Flange lồng PPR và các thiết bị khác trong hệ thống.

Thông Số Kỹ Thuật Quan Trọng

Khi lựa chọn Flange lồng PPR, cần chú ý đến một số thông số kỹ thuật quan trọng sau:

1. Áp suất làm việc

Flange lồng PPR thường được thiết kế để chịu được các mức áp suất khác nhau, phổ biến nhất là PN10, PN16 và PN20. Việc lựa chọn mức áp suất phù hợp là rất quan trọng để đảm bảo sự an toàn và độ bền của hệ thống.

2. Nhiệt độ

Ống PPR có thể chịu được nhiệt độ lên đến khoảng 95°C. Do đó, Flange lồng PPR cũng cần được thiết kế để chịu được các mức nhiệt độ tương ứng để đảm bảo hoạt động ổn định và an toàn.

3. Đường kính

Cần lựa chọn Flange lồng PPR có đường kính phù hợp với kích thước ống PPR và thiết bị kết nối. Việc lựa chọn sai kích thước có thể gây ra các vấn đề về độ kín và sự ổn định của hệ thống.

So Sánh Flange lồng PPR Và Bích Nhựa Thường

Flange lồng PPR vượt trội về độ bền và khả năng chịu lực nhờ vào vòng bích kim loại chắc chắn. Sự linh hoạt trong việc tháo lắp cũng là một ưu điểm lớn, đặc biệt khi cần bảo trì thiết bị định kỳ. Trái lại, bích nhựa thường chỉ phù hợp cho các hệ thống dân dụng đơn giản, nơi áp suất và nhiệt độ không quá cao. Việc sử dụng Flange lồng PPR sẽ giúp tiết kiệm chi phí bảo trì và thay thế thiết bị trong dài hạn, đồng thời nâng cao độ tin cậy của toàn bộ hệ thống.

Ứng Dụng Thực Tế Của Flange lồng PPR

Flange lồng PPR được ứng dụng rộng rãi trong nhiều hệ thống cấp nước hiện đại, bao gồm:

1. Kết nối với máy bơm

Trong các hệ thống cấp nước công nghiệp và dân dụng, Flange lồng PPR thường được sử dụng để kết nối ống PPR với máy bơm. Nhờ khả năng tháo lắp dễ dàng, Flange lồng PPR giúp cho việc bảo trì, sửa chữa hoặc thay thế máy bơm trở nên đơn giản và nhanh chóng.

2. Hệ thống cấp nước trong tòa nhà cao tầng

Flange lồng PPR được sử dụng phổ biến trong các hệ thống cấp nước của các tòa nhà cao tầng, nơi cần kết nối chắc chắn và chịu lực tốt giữa các đoạn ống PPR và các thiết bị như van, đồng hồ nước, v.v.

3. Hệ thống HVAC

Trong các hệ thống HVAC, Flange lồng PPR thường được sử dụng để kết nối đường ống PPR với các thiết bị như máy làm lạnh, máy bơm nhiệt, v.v. Nhờ khả năng tháo lắp dễ dàng, Flange lồng PPR giúp cho việc bảo trì, sửa chữa hoặc thay thế thiết bị trở nên đơn giản và nhanh chóng.

Sai Lầm Thường Gặp Khi Sử Dụng Flange lồng PPR

1. Không dùng gioăng làm kín: Đây là sai lầm phổ biến nhất, dẫn đến rò rỉ nước tại mối nối. Luôn sử dụng gioăng cao su phù hợp để đảm bảo độ kín tối đa.

2. Siết bu lông không đều: Siết bu lông không đều có thể gây ra hiện tượng vênh mặt bích, dẫn đến rò rỉ nước. Hãy siết bu lông theo sơ đồ chéo để đảm bảo lực siết đều trên toàn bộ bề mặt.

3. Chọn sai kích thước: Việc lựa chọn sai kích thước Flange lồng PPR có thể gây ra các vấn đề về độ kín và sự ổn định của hệ thống. Hãy luôn kiểm tra kỹ kích thước trước khi mua và lắp đặt.

Hướng Dẫn Chọn Và Lắp Đặt Flange lồng PPR

Checklist chọn Flange lồng PPR:

✔ Đường kính ống PPR: Cần lựa chọn Flange lồng PPR có đường kính phù hợp với kích thước ống PPR.

✔ Áp suất hệ thống: Chọn Flange lồng PPR có khả năng chịu áp suất phù hợp với hệ thống cấp nước.

✔ Vật liệu bích kim loại: Tùy thuộc vào môi trường sử dụng, chọn bích inox hoặc thép.

✔ Môi trường sử dụng: Cần xem xét các yếu tố như nhiệt độ, độ ẩm, độ ăn mòn, v.v.

✔ Tiêu chuẩn kết nối: Chọn tiêu chuẩn kết nối phù hợp với các thiết bị khác trong hệ thống.

Cách lắp đặt Flange lồng PPR:

1. Hàn đầu PPR của bích vào đầu ống PPR bằng máy hàn nhiệt chuyên dụng.

2. Lắp gioăng làm kín giữa hai mặt bích.

3. Gắn Flange lồng PPR với thiết bị hoặc mặt bích khác bằng bu lông.

4. Siết bu lông đều theo sơ đồ chéo để đảm bảo độ kín tối đa.

FAQ

1.Bích lồng PPR dùng để làm gì?

Dùng để kết nối ống PPR với các thiết bị hoặc các đường ống khác thông qua mặt bích, giúp tạo ra một mối nối chắc chắn và dễ tháo lắp.

2.Bích lồng PPR có chịu nhiệt tốt không?

Có. PPR có thể chịu nhiệt độ lên đến khoảng 95°C, nên bích lồng PPR cũng được thiết kế để chịu được các mức nhiệt độ tương ứng.

3.Có cần dùng gioăng không?

Có. Gioăng làm kín giúp đảm bảo độ kín tối đa và chống rò rỉ nước tại mối nối.

4.Bích lồng PPR có dùng trong công nghiệp không?

Có. Nó được ứng dụng rộng rãi trong các hệ thống cấp nước công nghiệp, HVAC, tòa nhà cao tầng, v.v.

5.Nên chọn bích inox hay thép?

Bích inox có khả năng chống ăn mòn cao hơn nhưng giá thành cao hơn. Bích thép có giá thành rẻ hơn nhưng khả năng chống ăn mòn thấp hơn. Hãy lựa chọn loại vật liệu phù hợp với điều kiện môi trường sử dụng.

Kết Luận

Bích lồng PPR là một phụ kiện quan trọng giúp kết nối và cố định hệ thống ống PPR một cách chắc chắn và linh hoạt. Việc chọn đúng loại bích lồng PPR sẽ giúp tăng độ bền của hệ thống, giảm nguy cơ rò rỉ nước và dễ dàng bảo trì, sửa chữa hoặc thay thế thiết bị của bích lồng PPR.
