CF Blank Flange là gì? Giải pháp bịt kín tuyệt đối cho hệ chân không siêu cao (UHV)

Trong các phòng thí nghiệm vật lý bề mặt hay các dây chuyền sản xuất bán dẫn hiện đại, việc duy trì môi trường chân không ổn định là yếu tố sống còn. Tuy nhiên, một tình huống trớ trêu mà nhiều kỹ thuật viên gặp phải là hệ thống vẫn bị rò rỉ (leak) dù các bu lông đã được siết chặt đến mức tối đa. Khi kiểm tra lại, nguyên nhân thường nằm ở việc sử dụng sai loại mặt bích hoặc không hiểu rõ cơ chế vận hành của CF flange.

Việc nhầm lẫn giữa một mặt bích mù thông thường với CF flange không chỉ làm mất độ chân không cần thiết mà còn dẫn đến sai lệch kết quả thí nghiệm, làm hỏng các mẫu vật quý giá hoặc đình trệ cả một quy trình sản xuất tốn kém. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý "Knife-edge" độc bản và hướng dẫn bạn cách lựa chọn, lắp đặt để đạt được độ kín tuyệt đối cho hệ thống UHV.

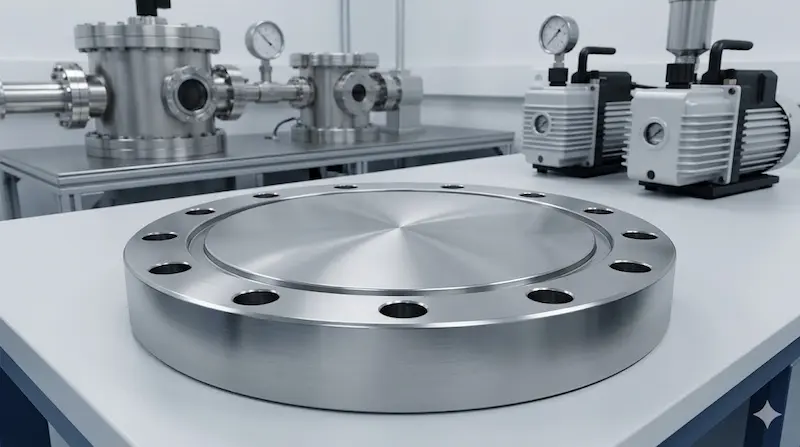

CF Flange là gì? Nguyên lý làm kín khác biệt

Để hiểu tại sao hệ thống chân không siêu cao bắt buộc phải dùng đến CF flange, chúng ta cần đi sâu vào định nghĩa và bản chất vật lý của tiêu chuẩn này. CF (viết tắt của ConFlat) là loại mặt bích tiêu chuẩn phổ biến nhất thế giới dành cho môi trường chân không siêu cao (Ultra-High Vacuum - UHV).

1. Định nghĩa và vai trò

CF flange (hay còn gọi là mặt bích mù CF) là một tấm kim loại tròn, phẳng, không có lỗ thông ở giữa, được thiết kế để bịt kín các đầu ống hoặc các cổng chờ trên bình chân không. Khác với các loại mặt bích công nghiệp thông thường, mặt bích CF được chế tạo với độ chính xác cực cao để đảm bảo không có bất kỳ phân tử khí nào có thể xâm nhập.

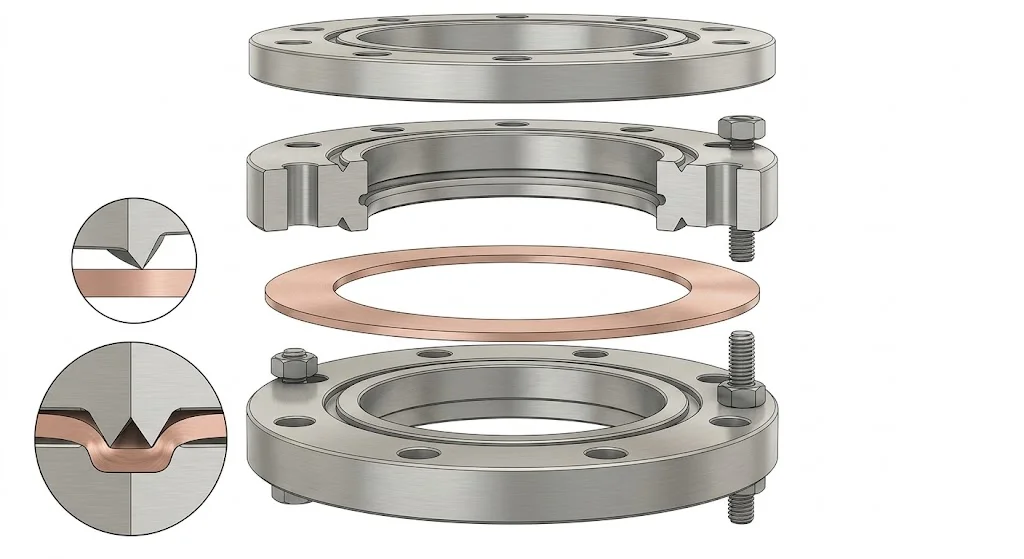

2. Nguyên lý "Knife-edge" - Trái tim của công nghệ làm kín

Sự khác biệt cốt lõi của CF flange nằm ở cấu tạo bề mặt làm kín:

• Knife edge (Lưỡi dao): Trên bề mặt mặt bích có một gờ nhọn, cứng được gia công tinh xảo.

• Copper Gasket (Gioăng đồng): Một vòng đệm bằng đồng mềm nguyên chất được đặt giữa hai mặt bích.

Khi chúng ta siết bu lông, "lưỡi dao" thép cứng sẽ cắt sâu vào vòng đệm đồng mềm, tạo ra một sự biến dạng dẻo tại điểm tiếp xúc. Quá trình này tạo nên một mối nối kim loại - kim loại (metal-to-metal seal) cực kỳ khít, lấp đầy mọi rãnh hở siêu nhỏ. Vì không sử dụng gioăng cao su (O-ring), hệ thống này không bị hiện tượng thẩm thấu khí hay "outgassing" (thoát khí từ vật liệu nhựa), cho phép đạt mức áp suất cực thấp dưới $10^{-9}$ mbar.

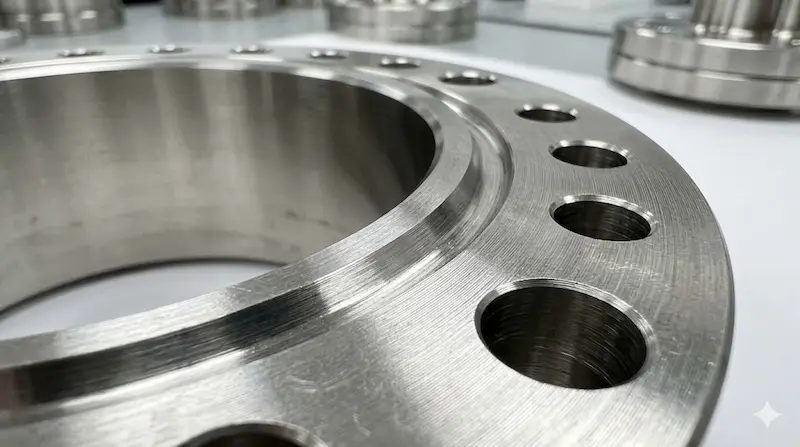

Phân tích cấu tạo và thông số kỹ thuật của CF flange

Một chiếc CF flange tiêu chuẩn không chỉ là một miếng thép đơn thuần; nó là tổng hòa của các thông số kỹ thuật nghiêm ngặt nhằm đáp ứng các tiêu chuẩn ISO 3669.

1. Các thành phần và thông số quan trọng

• Vật liệu: Thường là thép không gỉ 304L hoặc 316L (hàm lượng carbon thấp để hạn chế tối đa việc giải phóng khí trong môi trường chân không).

• Kích thước tiêu chuẩn: Các size phổ biến bao gồm CF16 (1.33"), CF35 (2.75"), CF63 (4.5"), CF100 (6"),... trong đó cohttps://valve.vn/tin-tuc/counter-flange.htmln số đi kèm thường chỉ đường kính ngoài của mặt bích theo đơn vị mm hoặc inch.

• Độ bóng bề mặt (Surface Finish): Chỉ số Ra cực thấp để đảm bảo lưỡi dao không bị mẻ và gioăng đồng bám dính tốt nhất.

2. So sánh CF với các tiêu chuẩn mặt bích chân không khác

Insight chuyên gia: Nếu hệ thống của bạn cần nung nóng (bake-out) lên tới 450°C để làm sạch bề mặt, flange là lựa chọn duy nhất vì các loại gioăng cao su của hệ KF hay ISO sẽ bị nóng chảy hoặc biến dạng hoàn toàn ở nhiệt độ này.

Ứng dụng thực tế Cf blank flange và những sai lầm cần tránh

CF flange không dành cho tất cả mọi người. Nó là thiết bị chuyên dụng cho những ngành công nghệ cao nơi mà "một nguyên tử khí thừa cũng là quá nhiều".

1. Khi nào bạn bắt buộc phải dùng CF?

• Sản xuất bán dẫn: Trong các máy khắc plasma hoặc lắng đọng hơi hóa học (CVD).

• Máy gia tốc hạt: Nơi các hạt cần môi trường không có chướng ngại vật để di chuyển gần tốc độ ánh sáng.

• Kính hiển vi điện tử: Để tránh nhiễu xạ và bảo vệ súng điện tử.

• Nghiên cứu khoa học vật liệu: Phân tích bề mặt, phổ khối lượng.

2. Những sai lầm phổ biến gây rò rỉ hệ thống

• Tái sử dụng gioăng đồng: Đây là sai lầm chết người. Gioăng đồng sau khi bị lưỡi dao cắt đã bị biến dạng vĩnh viễn. Việc dùng lại sẽ tạo ra các kẽ hở siêu nhỏ gây leak.

• Siết bu lông không đều: Nếu không siết theo hình sao, lưỡi dao sẽ cắt vào gioăng không đều, gây vênh mặt bích.

• Vết xước trên Knife-edge: Chỉ một vết xước nhỏ trên gờ nhọn cũng đủ để biến một chiếc mặt bích đắt tiền thành phế liệu vì không còn khả năng làm kín.

Hướng dẫn lắp đặt và Checklist lựa chọn chuẩn xác

Để đảm bảo hệ thống của bạn đạt được độ kín UHV ngay từ lần đầu tiên, hãy tuân thủ quy trình lắp đặt nghiêm ngặt sau.

1. Cách lắp đặt CF flange đúng kỹ thuật

1. Làm sạch: Vệ sinh mặt bích và gioăng đồng bằng cồn isopropyl cao cấp.

2. Kiểm tra: Dùng kính lúp kiểm tra lưỡi dao xem có bị mẻ hay xước không.

3. Đặt gioăng: Đặt gioăng đồng mới vào rãnh của mặt bích cố định.

4. Siết bu lông: Đưa các bu lông vào và siết bằng tay cho đến khi chặt. Sau đó dùng cờ lê lực siết theo sơ đồ hình sao, mỗi lần tăng một chút lực cho đến khi đạt lực xoắn (torque) quy định theo từng size mặt bích.

2. Checklist nhanh trước khi mua hàng

•  Đúng kích thước CF chưa? (Kiểm tra đường kính ngoài và số lỗ bu lông).

•  Vật liệu có phải là 304L hay 316L không? (Quyết định khả năng nung nóng hệ thống).

•  Đã có đủ gioăng đồng và bộ bu lông inox đi kèm chưa?

•  Bề mặt lưỡi dao có được bảo vệ bởi nắp nhựa không? (Tránh va đập khi vận chuyển).

Giải đáp thắc mắc thường gặp (FAQ)

1. CF blank flange dùng để làm gì?

Nó được dùng để đóng kín các cổng không sử dụng trên bình chân không hoặc bịt đầu đường ống trong các hệ thống yêu cầu độ chân không siêu cao (UHV).

2. Có thể tái sử dụng gasket đồng cho CF flange không?

Tuyệt đối không. Gioăng đồng CF được thiết kế để biến dạng một lần duy nhất nhằm tạo độ kín. Tái sử dụng là nguyên nhân hàng đầu gây rò rỉ chân không.

3. Tại sao CF flange lại đắt hơn nhiều so với các loại khác?

Do yêu cầu về độ chính xác cơ khí (lưỡi dao), vật liệu thép không gỉ tinh khiết và khả năng chịu được môi trường khắc nghiệt (nhiệt độ cao, áp suất cực thấp).

4. Làm sao để biết hệ thống dùng CF flange bị leak?

Kỹ thuật viên thường dùng máy dò leak khí Helium (Helium Leak Detector) xịt quanh mặt bích để kiểm tra sự xâm nhập của nguyên tử Helium vào bên trong.

5. Size CF35 và CF2.75 có phải là một không?

Đúng. CF35 là cách gọi theo đường kính danh định mm, còn 2.75 inch là cách gọi theo tiêu chuẩn Mỹ cho cùng một loại mặt bích.

Kết luận: Giá trị của sự chính xác trong công nghệ chân không

Việc lựa chọn và sử dụng cf flange đúng cách chính là ranh giới giữa một thí nghiệm thành công và một sự cố kỹ thuật tốn kém. Điểm mạnh lớn nhất của dòng mặt bích này chính là sự tin cậy tuyệt đối nhờ cơ chế seal kim loại bền bỉ, thách thức mọi giới hạn về áp suất và nhiệt độ Cf blank flange.
