Gate Valve Korea: Giải pháp tối ưu về chất lượng và chi phí cho hệ thống công nghiệp

Trong quá trình thiết kế và thi công hệ thống đường ống, việc lựa chọn thiết bị điều khiển dòng chảy luôn là bài toán khiến các kỹ sư đau đầu. Thị trường hiện nay phân hóa rõ rệt giữa ba phân khúc chính: Hàng Nhật Bản cao cấp nhưng giá thành đắt đỏ, hàng Trung Quốc giá rẻ nhưng chất lượng khó kiểm soát, và hàng Hàn Quốc. Nhiều khách hàng thường phân vân không biết gate valve có thực sự xứng đáng với số tiền đầu tư hay không.

Việc chọn sai loại van không chỉ dẫn đến tình trạng rò rỉ, thất thoát lưu chất mà còn làm giảm tuổi thọ toàn bộ hệ thống, gây tốn kém chi phí bảo trì và thay thế định kỳ. Nếu chọn van quá rẻ, rủi ro nứt vỡ thân van dưới áp lực cao là rất lớn. Ngược lại, chọn van quá đắt có thể gây lãng phí ngân sách không cần thiết.

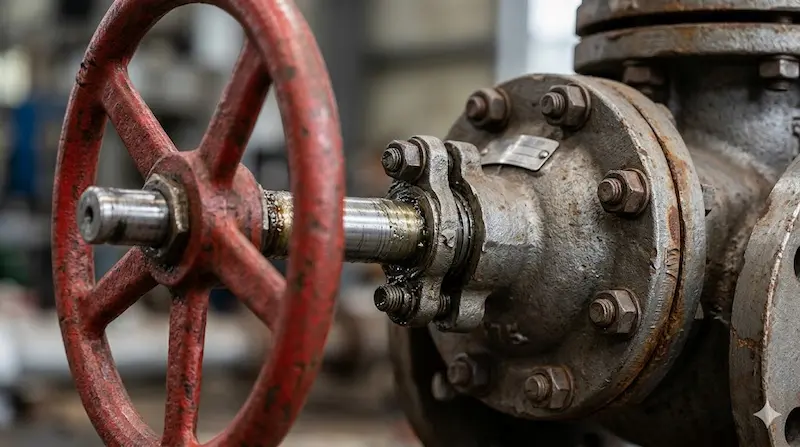

Gate valve là gì?

Gate valve là dòng van cổng được thiết kế và sản xuất bởi các thương hiệu hàng đầu tại Hàn Quốc (như Wonil, Samwoo, Joeun...). Đây là thiết bị cơ khí được lắp đặt trên đường ống để thực hiện chức năng đóng hoặc mở hoàn toàn dòng chảy của lưu chất.

Tên gọi "van cổng" xuất phát từ cấu tạo của đĩa van có hình dáng giống như một cánh cổng (cánh cửa) chuyển động lên xuống. Khi cánh cổng này nâng lên, dòng chảy đi qua hoàn toàn; khi hạ xuống, nó ngăn chặn lưu chất một cách tuyệt đối.

Một lưu ý kỹ thuật quan trọng: Gate valve được thiết kế để phục vụ mục đích đóng/ngắt (on/off). Các chuyên gia khuyến cáo không dùng van cổng để điều tiết lưu lượng (mở một nửa), vì áp lực dòng chảy sẽ mài mòn đĩa van, dẫn đến hỏng hóc nhanh chóng.

Nguyên lý hoạt động của gate valve

Cơ chế vận hành của gate valve dựa trên chuyển động tịnh tiến của ty van và đĩa van. Khi người vận hành quay vô lăng (tay quay) theo chiều ngược kim đồng hồ, ty van sẽ kéo đĩa van đi lên, tạo ra một khoảng trống hoàn toàn cho lưu chất đi qua.

Ngược lại, khi quay vô lăng theo chiều kim đồng hồ, ty van đẩy đĩa van xuống vị trí thấp nhất, ép chặt vào ghế van (seat) để tạo độ kín.

Ưu điểm nổi bật:

• Tổn thất áp suất cực thấp: Khi mở hoàn toàn, đĩa van nằm ngoài đường đi của lưu chất, giúp dòng chảy không bị cản trở.

• Đóng kín hai chiều: Van có khả năng ngăn chặn dòng chảy từ cả hai phía một cách hiệu quả.

Hạn chế:

• Thời gian vận hành chậm: Do cần nhiều vòng quay vô lăng để nâng hết đĩa van, không phù hợp cho các tình huống cần đóng ngắt khẩn cấp.

• Tiếng ồn và rung lắc: Nếu sử dụng để điều tiết dòng chảy, van dễ bị rung và gây tiếng ồn lớn.

Phân loại gate valve phổ biến trên thị trường

Để đáp ứng các yêu cầu kỹ thuật đa dạng, gate valve được chia thành nhiều dòng sản phẩm dựa trên cấu tạo và vật liệu:

1. Theo cấu tạo ty van

• Rising Stem (Van cổng ty nổi): Ty van sẽ trồi lên cao khi mở van, giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở bằng mắt thường. Thường dùng trong các hệ thống yêu cầu độ an toàn cao.

• Non-rising Stem (Van cổng ty chìm): Ty van nằm gọn bên trong thân van, tiết kiệm diện tích lắp đặt, rất phù hợp cho các không gian hẹp hoặc lắp đặt ngầm.

2. Theo vật liệu chế tạo

• Van cổng gang (Cast Iron/Ductile Iron): Phổ biến nhất trong hệ thống cấp thoát nước, PCCC và HVAC nhờ giá thành rẻ và độ bền cơ học tốt.

• Van cổng thép (Carbon Steel): Chịu được nhiệt độ và áp suất cao hơn, thường dùng trong ngành hơi nóng (steam) hoặc dầu khí.

• Van cổng inox (Stainless Steel 304/316): Chống ăn mòn tuyệt vời, dành riêng cho môi trường hóa chất, nước thải hoặc thực phẩm.

3. Theo kiểu kết nối

• Flanged (Nối bích): Dùng cho các kích thước từ DN50 trở lên, đảm bảo độ chắc chắn và chịu áp lực lớn.

• Threaded (Nối ren): Dùng cho các đường ống nhỏ (thường dưới DN50), lắp đặt nhanh chóng và đơn giản.

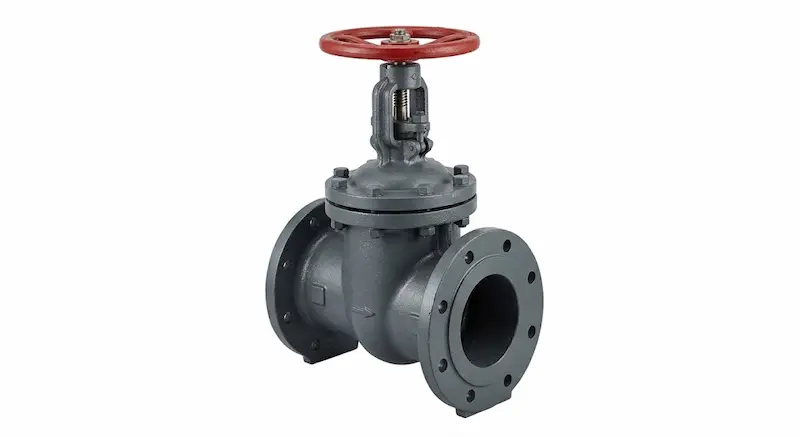

Thông số kỹ thuật của gate valve

Khi chọn mua gate valve, quý khách hàng cần đặc biệt lưu ý các thông số kỹ thuật để đảm bảo tính tương thích với hệ thống:

Việc đối chiếu bảng thông số này giúp bạn tránh được lỗi "râu ông nọ chắp cằm bà kia", ví dụ như lắp van tiêu chuẩn JIS vào mặt bích tiêu chuẩn ANSI dẫn đến không khớp lỗ bulong.

So sánh gate valve Korea với hàng Japan và China

Tại sao gate valve lại được các nhà thầu Việt Nam ưu tiên sử dụng? Hãy cùng nhìn vào bảng so sánh dưới đây:

Insight từ chuyên gia: Nếu hàng Nhật Bản (Kitz, Toyo) là "đỉnh cao" nhưng khó tiếp cận về ngân sách, và hàng Trung Quốc là "canh bạc" về độ bền, thì gate valve chính là giải pháp trung dung hoàn hảo. Nó cung cấp chất lượng gần tương đương hàng Nhật nhưng với mức giá chỉ bằng 60-70%.

Vì sao nên chọn gate valve cho công trình của bạn?

1. Tiêu chuẩn sản xuất nghiêm ngặt: Hàn Quốc là quốc gia có nền công nghiệp cơ khí phát triển. Các sản phẩm van tại đây đều phải đạt các chứng chỉ quốc tế như ISO, CE, UL/FM (cho PCCC).

2. Độ hoàn thiện cực cao: Thân van được đúc dày dặn, lớp sơn phủ Epoxy chống ăn mòn bên ngoài giúp van chịu được các điều kiện thời tiết khắc nghiệt.

3. Giá trị sử dụng lâu dài: So với chi phí đầu tư ban đầu, tuổi thọ của van Hàn Quốc mang lại hiệu quả kinh tế cực cao, ít phải sửa chữa hay thay thế vặt.

Ứng dụng thực tế của gate valve

Sự đa dạng về chủng loại giúp gate valve có mặt trong hầu hết các lĩnh vực:

• Hệ thống cấp thoát nước: Sử dụng van cổng ty chìm nắp chụp cho các đường ống ngầm đô thị.

• Hệ thống PCCC: Van cổng ty nổi (có chứng chỉ UL/FM) là thành phần bắt buộc trong các cụm bơm chữa cháy.

• Hệ thống HVAC: Điều khiển dòng nước trong các tháp giải nhiệt, chiller tòa nhà.

• Nhà máy công nghiệp: Dùng cho các đường ống dẫn dầu, khí nén hoặc nước thải công nghiệp đã qua xử lý.

Sai lầm thường gặp khi sử dụng gate valve

Rất nhiều hệ thống gặp sự cố do người dùng mắc phải những lỗi cơ bản:

• Dùng van cổng để điều tiết lưu lượng: Đây là lỗi phổ biến nhất. Khi đĩa van lơ lửng ở giữa, dòng chảy với áp lực cao sẽ tạo ra hiện tượng xâm thực, làm rỗ mặt đĩa và gây rò rỉ khi đóng van sau này.

• Chọn sai vật liệu: Dùng van gang cho hóa chất ăn mòn hoặc van inox cho hệ thống nước thường (gây lãng phí).

• Không kiểm tra áp lực PN: Lắp van PN10 vào hệ thống có áp suất đỉnh lên tới 12-15 bar thường dẫn đến nổ thân van hoặc bung nắp van.

Hướng dẫn cách chọn gate valve chuẩn 100%

Để chọn được sản phẩm ưng ý, hãy tuân thủ Checklist sau:

•  Xác định môi trường lưu chất: Nước sạch, nước thải, hay hóa chất?

•  Kiểm tra thông số áp suất: Hệ thống vận hành ở bao nhiêu bar?

•  Chọn tiêu chuẩn mặt bích: JIS, ANSI hay DIN?

•  Lựa chọn kiểu ty van: Cần quan sát trạng thái van (chọn ty nổi) hay ưu tiên gọn nhẹ (chọn ty chìm)?

•  Yêu cầu chứng từ: Phải có CO (chứng nhận xuất xứ) và CQ (chứng nhận chất lượng) từ Hàn Quốc.

FAQ - Câu hỏi thường gặp

1. Gate valve có tốt hơn van Trung Quốc không?

Chắc chắn là tốt hơn về độ đồng đều của vật liệu và độ chính xác trong gia công cơ khí. Van Hàn Quốc ít khi gặp lỗi đúc (rỗ khí) như các dòng giá rẻ.

2. Tại sao không nên dùng van cổng để mở một nửa?

Vì cấu tạo đĩa van mỏng, khi mở một nửa, phần đĩa tiếp xúc trực tiếp với lực xung kích của dòng chảy gây rung lắc mạnh và mài mòn ghế van nhanh chóng.

3. Giá gate valve Korea thường cao hơn bao nhiêu so với hàng nội địa?

Thông thường cao hơn khoảng 30-50%, nhưng bù lại tuổi thọ gấp 2-3 lần và giảm thiểu rủi ro dừng máy để bảo trì.

4. Nên chọn van cổng ty nổi hay ty chìm?

Chọn ty nổi nếu lắp đặt ở vị trí thoáng, cần kiểm tra nhanh van đang đóng hay mở. Chọn ty chìm nếu không gian chật hẹp hoặc lắp dưới hố van.

Kết luận

Gate valve không chỉ là một phụ kiện đường ống thông thường, mà là "người gác cổng" tận tụy đảm bảo sự an toàn và hiệu suất cho toàn bộ hệ thống của bạn. Với sự kết hợp hoàn hảo giữa công nghệ Đức/Nhật và tư duy tối ưu chi phí của người Hàn, đây là sự đầu tư thông minh cho mọi công trình bền vững Gate valve korea.
