Van Điện Tử: Cẩm Nang Kỹ Thuật Và Hướng Dẫn Lựa Chọn Từ Chuyên Gia

Trong xu hướng tự động hóa công nghiệp và hạ tầng kỹ thuật hiện đại, việc kiểm soát dòng chảy chất lưu một cách chính xác, nhanh chóng là yếu tố sống còn. Tối ưu hóa vận hành, giảm thiểu chi phí nhân công và ngăn ngừa rủi ro sự cố đường ống phụ thuộc rất lớn vào các thiết bị điều khiển tự động. Trong đó, van điều khiển điện đóng vai trò là "trái tim" thao tác đóng mở, phân phối hoặc điều tiết lưu lượng trong toàn bộ hệ thống.

Tuy nhiên, thuật ngữ này thường gây ra sự nhầm lẫn nghiêm trọng giữa các kỹ sư và nhà thầu mua sắm. Việc chọn sai dòng van đóng mở bằng điện không chỉ làm suy giảm hiệu suất hệ thống mà còn tiềm ẩn nguy cơ nứt vỡ đường ống, cháy cuộn dây hoặc thất thoát nhiên liệu đắt tiền. Bài viết này sẽ phân tích chi tiết từ góc độ kỹ thuật đến ứng dụng thực tế giúp bạn đưa ra quyết định chính xác.

Van Điện Tử Là Gì?

Van điện tử là tên gọi chung cho các loại van công nghiệp sử dụng tín hiệu hoặc nguồn điện năng (môi trường AC hoặc DC) để đóng, mở hoặc điều tiết dòng chảy lưu chất bên trong đường ống một cách tự động.

Về mặt kỹ thuật chuẩn hóa, "van điều khiển điện" không phải là tên gọi của một thiết bị duy nhất mà đại diện cho hai nhóm công nghệ điều khiển riêng biệt:

• Nhóm 1 – Van điện từ (Solenoid Valve): Sử dụng cuộn dây điện từ (coil) để tạo ra từ trường, trực tiếp hút hoặc đẩy piston/plunger nhằm đóng hoặc mở van. Đặc trưng của nhóm này là thời gian phản hồi cực nhanh (chỉ tính bằng mili-giây), kết cấu gọn nhẹ, chuyển động tuyến tính thẳng.

• Nhóm 2 – Van điều khiển điện (Electric Actuator / Motorized Valve): Sử dụng bộ truyền động điện (actuator) chứa motor điện và hệ thống bánh răng giảm tốc để xoay hoặc đẩy trục của các van cơ sở như van bi, van bướm hay van cầu. Nhóm này cung cấp mô-men xoắn lớn, phù hợp cho các đường ống kích thước lớn và cho phép điều tiết dòng chảy theo góc mở linh hoạt.

Nguyên Lý Hoạt Động Của van điều khiển điện

Để đảm bảo chọn đúng thiết bị cho từng kịch bản vận hành, việc hiểu rõ cơ chế vật lý bên trong của hai nhóm van là bắt buộc:

1. Cơ chế vận hành của van điện từ (Solenoid Valve)

Chuyển động của dòng van này dựa trên nguyên lý cảm ứng điện từ:

• Khi cấp điện: Tín hiệu điện chạy qua cuộn coil sinh ra một từ trường mạnh. Lực từ này hút lõi sắt (plunger) chuyển động vượt qua lực nén của lò xo, làm mở hoặc đóng cửa van.

• Khi ngắt điện: Từ trường biến mất, lò xo cơ học lập tức đẩy plunger về vị trí ban đầu.

Tùy theo thiết kế ban đầu, van được chia làm hai dạng hoạt động chính:

• Normally Closed (NC - Thường đóng): Trạng thái mặc định khi mất điện là đóng hoàn toàn; cấp điện van sẽ mở.

• Normally Open (NO - Thường mở): Trạng thái mặc định khi mất điện là mở hoàn toàn; cấp điện van sẽ đóng.

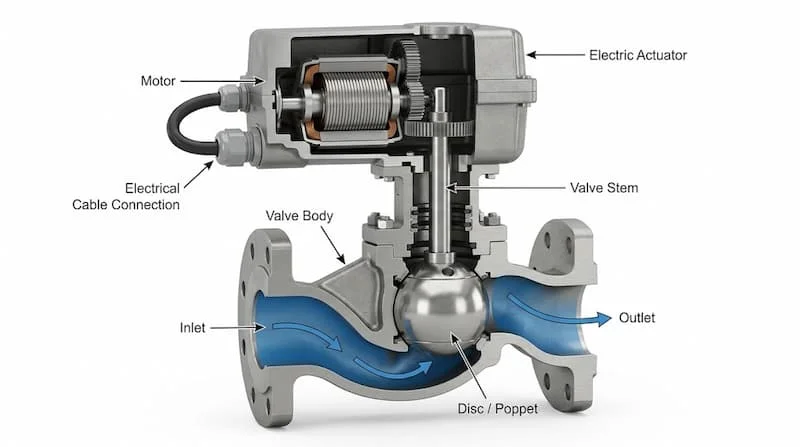

2. Cơ chế vận hành của van điều khiển điện (Motorized Valve)

Thay vì lực hút từ trường trực tiếp, cơ chế này dựa trên chuyển động cơ học quay:

• Tín hiệu điều khiển được gửi đến mạch động cơ trong bộ actuator điện.

• Motor quay truyền chuyển động qua hộp số giảm tốc để nhân mô-men xoắn, làm quay trục van cơ bám phía dưới.

• Chuyển động này giúp van bi hoặc van bướm xoay một góc từ 0° đến 90° (cho ứng dụng ON/OFF) hoặc dừng lại ở các vị trí góc cụ thể (cho ứng dụng điều tiết tuyến tính 4-20mA hoặc 0-10V).

Tại Sao Không Thể Thay Thế Hoàn Toàn Bằng Van Điện Từ?

Nhiều người lầm tưởng van điện từ luôn tốt hơn vì đóng mở tức thì. Tuy nhiên, đóng mở quá nhanh trên các đường ống đường kính lớn (từ DN50 trở lên) với lưu lượng chất lỏng cao sẽ gây ra hiện tượng búa nước (water hammer). Áp suất tăng vọt đột ngột có thể xé rách đường ống hoặc phá hủy các thiết bị đo phía trước. Lúc này, van điều khiển điện với thời gian đóng/mở hành trình từ 5 - 30 giây là lựa chọn kỹ thuật bắt buộc để triệt tiêu hiện tượng này.

Các Loại van điều khiển điện Phổ Biến

Trong thực tế thi công công nghiệp, van đóng mở bằng điện được phân chia thành 4 dòng tiêu chuẩn sau:

1. Van Điện Từ (Solenoid Valve)

• Đặc điểm: Thiết kế nhỏ gọn, tốc độ phản hồi từ 10 - 50 ms.

• Khả năng ứng dụng: Chuyên dùng cho các đường ống kích thước nhỏ và trung bình (DN8 – DN50). Phù hợp tuyệt vời cho chất lưu sạch như nước, khí nén, khí gas, dầu nhẹ hoặc hơi nóng.

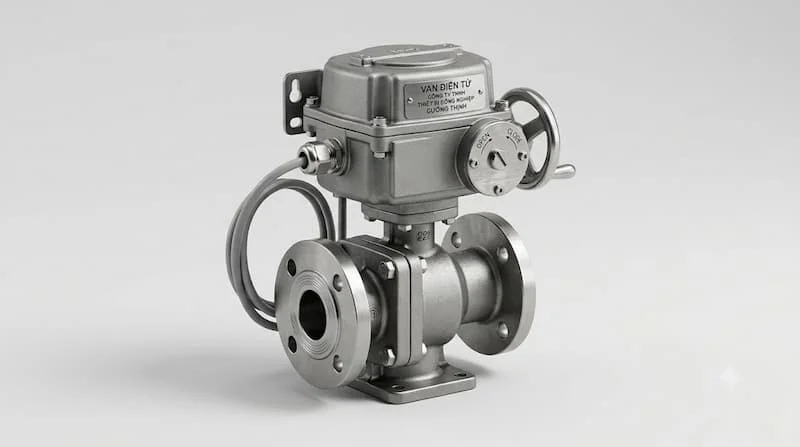

2. Van Bi Điều Khiển Điện (Electric Actuator Ball Valve)

• Cấu tạo: Kết hợp giữa bộ actuator điện và thân van bi (inox, nhựa hoặc đồng).

• Ưu điểm: Khả năng chịu áp suất cao (lên đến PN40, PN63), lưu lượng chảy qua đạt 100% không bị tổn thất áp suất. Độ kín tuyệt đối khi đóng, chịu được hóa chất ăn mòn hoặc chất lỏng có độ nhớt.

3. Van Bướm Điều Khiển Điện (Electric Actuator Butterfly Valve)

• Sử dụng: Bộ truyền động điện kết hợp thân van bướm đĩa inox/gang.

• Thế mạnh: Trọng lượng nhẹ, kích thước nhỏ gọn cho các hệ thống đường ống cỡ lớn (từ DN50 đến DN1200+). Chi phí tối ưu nhất trên một đơn vị kích thước lớn. Rất phổ biến trong hệ thống HVAC, cấp thoát nước và xử lý nước thải.

4. Van Tuyến Tính Điều Khiển Điện (Modulating Valve)

• Tính năng: Nhận tín hiệu điều khiển analog (4-20mA hoặc 0-10V) để điều khiển góc mở van theo phần trăm (10%, 20%,..., 100%).

• Phù hợp: Các ứng dụng yêu cầu kiểm soát chính xác lưu lượng, nhiệt độ hoặc áp suất như trong dàn trao đổi nhiệt, hệ thống châm hóa chất hoặc lò hơi.

Thông Số Kỹ Thuật Quan Trọng Của van điều khiển điện

Việc tra cứu bảng thông số là bước bắt buộc để đảm bảo an toàn thiết bị. Dưới đây là các chỉ số kỹ thuật cốt lõi cần đối chiếu:

Phân Tích Chuyên Sâu: Điện Áp Không Phải Yếu Tố Duy Nhất

Một lỗi phổ biến là khách hàng tìm mua "van điều khiển điện 24V" hay "van điều khiển điện 220V" và nghĩ rằng chỉ cần cùng điện áp là có thể lắp vừa. Thực tế, hai van cùng nguồn 24VDC có thể hoàn toàn khác nhau về màng van (PTFE chịu nhiệt vs NBR chịu nước), áp suất làm việc (0.5 - 10 bar vs 0 - 16 bar) hoặc cơ chế (van điện từ trực tiếp vs van điện từ gián tiếp). Việc lắp sai van điện từ gián tiếp vào hệ thống chảy tự nhiên không có chênh áp sẽ khiến van không thể mở dù điện áp cấp đúng 100%.

Van Điện Từ Và Van Điều Khiển Điện Khác Nhau Thế Nào?

Bảng so sánh kỹ thuật dưới đây sẽ giúp bạn phân biệt rõ ràng hai nhóm van này để đưa ra lựa chọn đầu tư chính xác:

Khi nào nên dùng loại nào?

• Chọn van điện từ khi: Bạn cần đóng/mở dòng chảy tức thì, tần số đóng mở liên tục, đường ống nhỏ (DN15–DN50), môi chất sạch và chi phí đầu tư hạn chế.

• Chọn van điều khiển điện khi: Bạn làm việc với đường ống kích thước lớn (DN50 trở lên), cần điều chỉnh lưu lượng theo phần trăm, cần chống búa nước, hoặc cần van giữ nguyên vị trí khi mất điện mà không tốn điện năng ngâm coil.

Van Điện Tử Được Ứng Dụng Ở Đâu?

Sự đa dạng về thiết kế giúp dòng van này xuất hiện trong hầu hết các lĩnh vực sản xuất và hạ tầng:

• Hệ thống cấp thoát nước & PCCC: Tự động hóa việc xả tràn, bơm bù áp, cấp nước sinh hoạt cho các tòa nhà cao tầng và khu công nghiệp.

• Hệ thống HVAC & Điều hòa trung tâm: Điều tiết dòng nước lạnh (Chilled Water) hoặc nước nóng đến các dàn FCU, AHU giúp kiểm soát nhiệt độ tòa nhà chính xác.

• Hệ thống Khí nén & Tự động hóa: Điều khiển chu trình của xi lanh khí nén, máy đóng gói, dây chuyền lắp ráp tự động.

• Nhà máy Xử lý nước thải & Hóa chất: Điều khiển việc châm hóa chất, đóng mở các đường ống xả bùn, bể lọc RO với van bi/van bướm điều khiển điện chống ăn mòn.

• Nông nghiệp thông minh: Tự động hóa hệ thống tưới nhỏ giọt, phun sương theo thời gian thực hoặc tích hợp cảm biến độ ẩm đất.

Những Sai Lầm Thường Gặp Khi Chọn van điều khiển điện

Việc không nắm vững kỹ thuật thường dẫn đến những sai lầm tốn kém sau:

• Sai lầm 1: Chỉ quan tâm đến điện áp: Mua van 220V mà không kiểm tra van thuộc dạng thường đóng (NC) hay thường mở (NO), khiến hệ thống luôn trong trạng thái sai lệch.

• Sai lầm 2: Nhầm lẫn môi chất: Dùng van điện từ nước (gioăng NBR, chịu nhiệt dưới 80°C) lắp cho hệ thống hơi nóng (Steam), dẫn đến cháy màng van chỉ sau vài giờ vận hành.

• Sai lầm 3: Không tính chênh áp tối thiểu (Min Differential Pressure): Chọn van điện từ tác động gián tiếp cho hệ thống bể nước tự chảy áp suất cực thấp, dẫn đến van không thể mở.

• Sai lầm 4: Chọn sai cấp bảo vệ IP: Lắp van có actuator cấp bảo vệ IP65 ở khu vực ngoài trời mưa bão hoặc ngập nước, làm chập cháy bo mạch actuator (khu vực này yêu cầu chuẩn IP67 hoặc IP68).

• Sai lầm 5: Đánh đồng van điện từ và van điều khiển điện: Tìm kiếm chung từ khóa "van điều khiển điện" dẫn đến việc mua nhầm van điện từ cho đường ống DN100, gây hiện tượng búa nước vỡ ống.

Cách Chọn van điều khiển điện Phù Hợp (Quy Trình 8 Bước)

Để chọn chính xác loại van đóng mở bằng điện đáp ứng 100% yêu cầu kỹ thuật, bạn nên tuân thủ danh mục kiểm tra 8 bước sau:

• Bước 1 - Xác định môi chất: Nước sạch, nước thải, khí nén, hơi nóng, dầu hay hóa chất ăn mòn?

• Bước 2 - Xác định kích thước đường ống: Đo đường kính danh nghĩa (DN15, DN20, DN50, DN100,...) và chuẩn kết nối.

• Bước 3 - Xác định áp suất làm việc: Áp suất thường trực là bao nhiêu Bar? Áp suất tối đa là bao nhiêu? Có chênh áp hay không?

• Bước 4 - Xác định nhiệt độ môi chất: Chọn vật liệu gioăng phù hợp: NBR (dưới 80°C), EPDM (dưới 120°C), PTFE/Viton (dưới 180°C).

• Bước 5 - Chọn nguồn điện cấp: Xác định chuẩn điện áp điều khiển của tủ điện (24VDC, 220VAC, 110VAC hay 12VDC).

• Bước 6 - Xác định dạng vận hành: Cần đóng/mở nhanh (Solenoid) hay đóng/mở chậm (Actuator)? Cần dạng NC, NO hay điều khiển tuyến tính?

• Bước 7 - Lựa chọn kiểu kết nối: Lắp ren (cho ống nhỏ), Mặt bích (cho ống lớn) hay Nối clamp (cho ngành vi sinh/thực phẩm).

• Bước 8 - Đánh giá môi trường lắp đặt: Chọn cấp bảo vệ IP65, IP67 hoặc tiêu chuẩn chống cháy nổ (Explosion-proof) nếu lắp trong môi trường hầm mỏ, xăng dầu.

Checklist Kiểm Tra Kỹ Thuật Trước Khi Đặt Hàng

Trước khi ký duyệt đơn hàng, kỹ sư dự án cần rà soát đủ 11 chỉ số sau:

• Loại lưu chất vận hành thực tế

• Kích thước danh nghĩa đường ống (DN)

• Áp suất vận hành trung bình và áp suất đỉnh

• Nhiệt độ tối đa của môi chất

• Chuẩn điện áp điều khiển khả dụng

• Yêu cầu về tốc độ đóng/mở (Mili-giây hay Giây)

• Chế độ hoạt động (NC, NO hay Tuyến tính)

• Kiểu kết nối cơ khí (Ren, Mặt bích, Clamp)

• Vật liệu thân van (Đồng, Gang, Inox, Nhựa)

• Cấp bảo vệ kháng nước/kháng bụi (IP Rating)

• Môi trường lắp đặt (Trong nhà, Ngoài trời, Chống cháy nổ)

Câu Hỏi Thường Gặp Về Van Điện Tử

Van điện tử là gì?

Van điện tử là thuật ngữ phổ biến chỉ các loại van công nghiệp sử dụng năng lượng điện để tự động hóa quá trình đóng, mở hoặc điều tiết dòng chất lưu trong hệ thống đường ống.

Van điện tử có phải là van điện từ không?

Không hoàn toàn. Van điện từ (Solenoid Valve) chỉ là một nhóm nhỏ thuộc van điện tử. Thuật ngữ van điện tử còn bao gồm cả van bi điều khiển điện, van bướm điều khiển điện và van tuyến tính sử dụng bộ actuator động cơ.

Van điện tử sử dụng điện áp bao nhiêu là phổ biến?

Các mức điện áp tiêu chuẩn hiện nay gồm 24VDC (an toàn, dùng nhiều trong tủ PLC tự động hóa), 220VAC (dùng trực tiếp điện lưới dân dụng/công nghiệp), và một số ứng dụng chuyên biệt dùng 12VDC hoặc 110VAC.

Làm sao để biết hệ thống nên chọn van thường đóng (NC) hay thường mở (NO)?

Nếu thời gian van cần mở nhiều hơn thời gian đóng, hãy chọn dạng Thường mở (NO) để tiết kiệm điện và kéo dài tuổi thọ cuộn coil. Ngược lại, nếu van chủ yếu ở trạng thái đóng và chỉ mở ra trong thời gian ngắn, hãy chọn dạng Thường đóng (NC).

Van điện từ bị nóng khi ngâm điện lâu có sao không?

Các dòng van điện từ tiêu chuẩn khi ngâm điện liên tục sẽ sinh nhiệt (có thể lên tới 60 - 80°C). Đây là hiện tượng vật lý bình thường của cuộn dây. Tuy nhiên, nếu cần ngâm điện 24/7, bạn nên cân nhắc chuyển sang dòng van điều khiển điện (chỉ tốn điện khi quay, ngắt điện khi hết hành trình) để đảm bảo an toàn tuyệt đối.

Kết Luận: Chọn Van Điện Tử Phù Hợp Cho Hệ Thống

Van điện tử là thiết bị cốt lõi quyết định đến mức độ tự động hóa và độ tin cậy vận hành của toàn bộ hệ thống đường ống. Việc lựa chọn chính xác thiết bị không thể chỉ dừng lại ở việc kiểm tra điện áp hay kích thước kết nối, mà đòi hỏi sự đánh giá toàn diện về môi chất, áp suất, nhiệt độ, tốc độ đóng mở và điều kiện môi trường.

Đặc biệt, việc phân biệt rõ ràng giữa van điện từ đóng mở nhanh và van điều khiển điện chống búa nước chính là chìa khóa giúp bạn tối ưu hóa chi phí đầu tư và ngăn ngừa các rủi ro vận hành nghiêm trọng đối với van điện tử.
