Sự cố rò rỉ, sụt áp hay dòng chảy ngược trong hệ thống khí nén và chất lỏng quy mô nhỏ thường xuất phát từ một chi tiết ít ai ngờ tới: lựa chọn sai check valve 1/8. Dù có kích thước khiêm tốn, thiết bị này đóng vai trò là "chốt chặn" an toàn bảo vệ toàn bộ máy móc đắt tiền phía sau.

Bài viết này sẽ giúp bạn hiểu rõ bản chất kỹ thuật, phân biệt các chuẩn ren phức tạp và cung cấp quy trình lựa chọn chính xác nhất từ chuyên gia.

Check Valve 1 8 Là Gì?

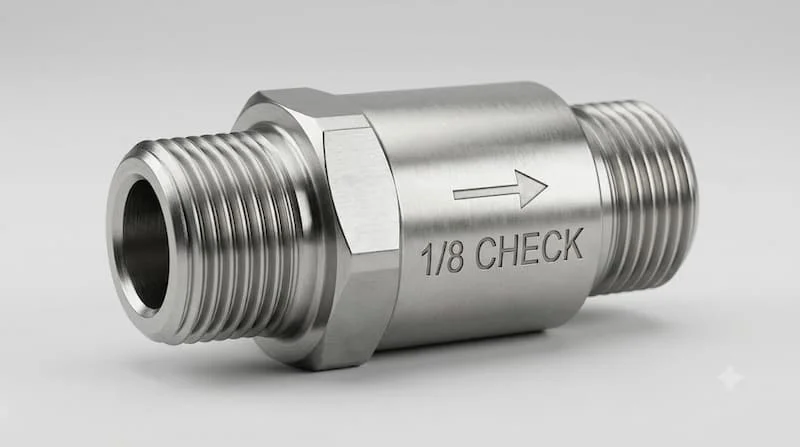

Check valve 1 8 (van một chiều 1/8 inch) là thiết bị cơ khí có cổng kết nối danh nghĩa 1/8 inch, thiết kế nhằm cho phép môi chất (khí, nước, dầu, hóa chất) chảy theo một chiều duy nhất và tự động ngăn chặn hoặc hạn chế dòng chảy ngược khi có sự cố áp suất.

Hiểu đúng về kích thước 1/8 inch

Một sai lầm rất phổ biến của kỹ sư mới nghề hay người mua hàng là mặc định "1/8 inch" tức là đường kính lỗ thông qua (orifice) thực tế bên trong van rộng 1/8 inch (~3.175 mm).

Thực tế hoàn toàn khác: 1/8 inch ở đây là kích thước danh nghĩa (Nominal Size) của cổng kết nối ren. Đường kính lỗ chảy bên trong có thể nhỏ hơn để chứa cơ cấu đĩa van, lò xo hoặc viên bi. Do đó, khi lựa chọn thiết bị, bạn cần xác định chính xác chuẩn ren đi kèm:

• 1/8 NPT: Chuẩn ren côn Mỹ.

• 1/8 BSP (BSPP/BSPT): Chuẩn ren Anh/Châu Âu.

• Các chuẩn ren metric hoặc chân cắm ống mềm tương ứng.

Thuật ngữ tiếng Anh thông dụng

Khi tra cứu datasheet hoặc tìm kiếm thiết bị từ các nhà sản xuất quốc tế, bạn sẽ gặp các thuật ngữ tương đương như: check valve, 1/8 check valve, 1/8 inch check valve, miniature check valve (van một chiều mini), inline check valve (van một chiều dạng thẳng), hoặc one-way valve.

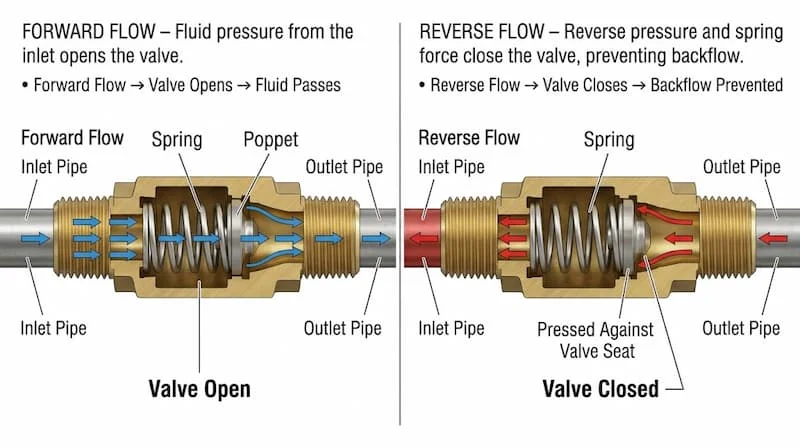

Nguyên Lý Hoạt Động Của Check Valve 1/8

Về cơ bản, van một chiều 1/8 inch vận hành hoàn toàn tự động dựa trên sự chênh lệch áp suất của dòng môi chất mà không cần nguồn điện hay tác động ngoại lực.

• Dòng chảy thuận (Mở van): Khi áp suất ở đầu vào (Inlet) lớn hơn áp suất đầu ra cộng với lực cản của cơ cấu bên trong, lực áp suất này sẽ đẩy đĩa van/viên bi dịch chuyển, tạo khoảng trống cho môi chất đi qua.

• Dòng chảy ngược (Đóng van): Khi dòng chảy ngưng hoặc có xu hướng đảo chiều, áp suất phía đầu ra (Outlet) kết hợp với lực cơ học (lò xo) sẽ đẩy cơ cấu đóng về lại vị trí đế van (seat), dập tắt ngay lập tức nguy cơ chảy ngược.

Các cơ cấu đóng mở phổ biến

• Poppet (Dạng nấm): Dùng đĩa đệm hình nấm kết hợp gioăng làm kín, đóng mở êm, độ kín cao.

• Spring (Dạng lò xo): Sử dụng lực nén lò xo để hỗ trợ đóng nhanh.

• Ball (Dạng bi): Sử dụng viên bi (kim loại, gốm, nhựa) để chắn dòng chảy, cấu tạo cực kỳ bền bỉ.

• Diaphragm (Dạng màng): Sử dụng màng đàn hồi, linh hoạt, thích hợp cho hệ thống áp suất thấp hoặc môi chất sạch.

Thông số Cracking Pressure (Áp suất mở van)

Cracking pressure là mức chênh áp tối thiểu giữa đầu vào và đầu ra cần thiết để van bắt đầu dịch chuyển và cho dòng chảy đi qua.

Nếu bạn chọn 1/8 check valve có cracking pressure quá cao so với áp suất thực tế của hệ thống, van sẽ mở không hết, gây tổn thất áp suất nghiêm trọng, giảm lưu lượng (flow rate) và làm hệ thống vận hành chập chờn.

Các Loại Check Valve 1/8 Phổ Biến

Tùy thuộc vào không gian lắp đặt và đặc tính môi chất, van một chiều 1/8 inch được chia thành các dòng thiết kế chính:

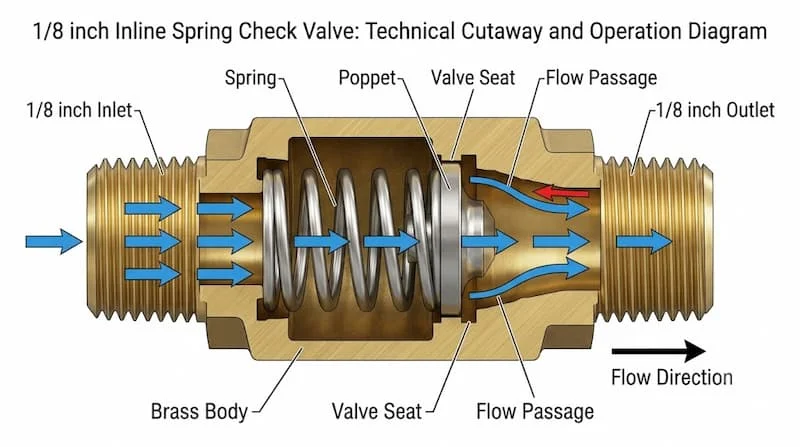

1. Spring Check Valve (Van một chiều lò xo)

Đây là cấu trúc phổ biến nhất, gồm lò xo, poppet/disc và đế van (seat).

• Ưu điểm: Khả năng đóng phản hồi cực nhanh, triệt tiêu búa nước nhẹ. Nhờ có lực lò xo định vị, van có thể lắp đặt linh hoạt theo chiều ngang, chiều đứng hoặc nghiêng mà không phụ thuộc vào trọng lực.

2. Ball Check Valve (Van một chiều dạng bi)

Sử dụng một viên bi kim loại hoặc nhựa hoàn toàn tự do (hoặc có lò xo hỗ trợ) đặt bên trong thân van.

• Ưu điểm: Cấu tạo đơn giản, ít chi tiết chuyển động cơ học nên cực kỳ bền. Rất thích hợp cho các ứng dụng chất lỏng có độ nhớt hoặc dòng khí nén lưu lượng nhỏ.

3. Inline Check Valve (Van một chiều dạng thẳng)

Được thiết kế để dòng chảy đi thẳng theo trục của van:

• Ưu điểm: Thiết kế nhỏ gọn, dễ dàng nối tiếp trực tiếp vào giữa đoạn ống. Giúp tiết kiệm không gian và giảm thiểu việc phải bẻ góc đường ống.

4. Miniature Check Valve (Van một chiều siêu nhỏ)

Dòng van tích hợp cho các hệ thống vi lưu (microfluidics) hoặc không gian cực kỳ hạn chế.

• Ứng dụng: Thường xuất hiện trong thiết bị y tế, thiết bị đo lường phân tích, mạch điều khiển khí nén nhỏ và hệ thống phân phối hóa chất chính xác.

Thông Số Kỹ Thuật Quan Trọng Của Check Valve 1/8

Rất nhiều sự cố hỏng hóc xảy ra do người mua chỉ chọn van theo duy nhất kích thước "1/8 inch". Bảng dưới đây tổng hợp các thông số bắt buộc phải kiểm tra:

Tại sao phải xem xét toàn bộ thông số?

Một chiếc 1/8 check valve bằng đồng thau (brass check valve) dùng cho khí nén thông thường có mức giá rẻ, nhưng nếu bạn đưa vào hệ thống nước cất hoặc hóa chất ăn mòn nhẹ trong phòng thí nghiệm, van sẽ bị oxy hóa chỉ sau thời gian ngắn. Gioăng NBR sẽ bị mủn nếu gặp dầu nhiệt độ cao, trong khi gioăng VITON mới là lựa chọn đúng.

1/8 NPT Và 1/8 BSP Có Giống Nhau Không?

Đây là vấn đề kỹ thuật thực tế nhất khiến nhiều kỹ sư bối rối và có thể làm gián đoạn tiến độ công trình nếu chọn sai.

1/8 NPT (National Pipe Taper)

NPT là tiêu chuẩn ren ống côn phổ biến tại Mỹ và Bắc Mỹ.

• Đặc điểm: Bề mặt ren côn (bóp nhỏ về phía đầu), góc đỉnh ren 60 độ và số bước ren là 27 TPI. Khi vặn chặt, các vòng ren tự chèn ép vào nhau để tạo độ kín cơ học.

1/8 BSP (British Standard Pipe)

BSP là tiêu chuẩn ren do Anh phát triển, dùng rộng rãi tại Châu Âu, Châu Á và Việt Nam. Tiêu chuẩn này có số bước ren là 28 TPI, góc đỉnh ren 55 độ và được chia làm 2 loại:

• BSPP (Parallel/Straight): Ren thẳng, cần sử dụng O-ring hoặc vòng đệm kim loại để làm kín mặt đáy.

• BSPT (Tapered): Ren côn.

Phân tích sự tương thích kỹ thuật

Tuy có cùng kích thước danh nghĩa là 1/8 inch, hai chuẩn ren NPT và BSP hoàn toàn khác nhau về bước ren lẫn góc đỉnh ren. Do đó, người sử dụng không nên coi hai loại ren này có thể vặn thay thế trực tiếp cho nhau.

Nếu cố tình vặn van ren 1/8 NPT vào đường ống chuẩn 1/8 BSP (hoặc ngược lại), lực ma sát sai lệch sẽ gây ra hiện tượng cháy ren, trượt ren hoặc làm nứt vỡ thân van, nhất là các loại van làm từ chất liệu đồng thau hay nhựa. Bên cạnh đó, kết nối sai chuẩn sẽ không thể siết hết hành trình ren, khiến hệ thống bị rò rỉ áp suất nghiêm trọng dù đã quấn nhiều vòng băng tan.

Lời khuyên: Hãy xác định chính xác chuẩn ren trên đường ống sẵn có trước khi đặt mua van. Nếu bắt buộc phải kết nối hai chuẩn khác nhau, bạn cần dùng bộ chuyển đổi ren (Adapter NPT to BSP). [chèn link: danh-muc-dau-noi-chuyen-ren]

So Sánh Check Valve 1/8 Và Check Valve 1/4

Nhiều người thường có tâm lý chọn van cỡ lớn hơn "cho chắc chắn". Hãy cùng so sánh để biết khi nào nên dùng kích thước nào:

Kết luận: Đừng chọn van 1/4 chỉ vì nghĩ "van lớn thì bền hơn". Lựa chọn van đúng kích thước 1/8 giúp hệ thống duy trì vận tốc dòng chảy ổn định, hạn chế không gian chết (dead volume) và tiết kiệm đáng kể chi phí lắp đặt.

Check Valve 1/8 Được Sử Dụng Ở Đâu?

Nhờ kích thước nhỏ gọn và tính linh hoạt cao, 1/8 inch check valve phủ sóng rộng rãi trong nhiều ngành công nghiệp:

• Hệ thống khí nén (Pneumatic check valve): Lắp trên đường cấp khí cho xi lanh, van điều khiển, máy phân tích tự động hóa nhằm giữ áp suất ổn định và bảo vệ bộ lọc khí nén.

• Thiết bị đo lường & lấy mẫu: Dùng trong máy đo sắc ký, hệ thống lấy mẫu khí/chất lỏng tự động, thiết bị phân tích khí xả để ngăn mẫu thử chảy ngược làm hỏng cảm biến.

• Hệ thống nước & chất lỏng quy mô nhỏ: Máy lọc nước tinh khiết, hệ thống phun sương làm mát, máy pha chế đồ uống tự động.

• Thiết bị phòng thí nghiệm & Y tế: Hệ thống dẫn hóa chất tinh khiết, thiết bị nha khoa, máy trợ thở.

• Máy đóng gói công nghiệp: Dùng trong các mạch điều khiển hút chân không hoặc châm keo tự động.

Những Sai Lầm Thường Gặp Khi Chọn Check Valve 1/8

Tránh ngay 6 sai lầm đắt giá dưới đây để không phải thay van liên tục:

1. Nghĩ 1/8 inch là đường kính lỗ chảy: Dẫn đến tính toán sai lưu lượng thực tế của hệ thống.

2. Bỏ qua chuẩn ren (NPT vs BSP): Dẫn đến vỡ ren, hỏng thiết bị và rò rỉ môi chất.

3. Chỉ nhìn vào áp suất tối đa (Working Pressure): Quên mất thông số cracking pressure, khiến van không thể mở nếu áp suất hệ thống quá yếu.

4. Chọn sai vật liệu gioăng (Seal): Gioăng NBR bị mài mòn nhanh trong môi trường hóa chất/nhiệt độ cao; gioăng EPDM bị hỏng nếu gặp dầu nhớt.

5. Lắp ngược chiều dòng chảy: Van một chiều chỉ cho phép môi chất đi theo một chiều. Lắp ngược van sẽ chặn hoàn toàn hệ thống.

6. Không tính đến nhiệt độ làm việc: Thân van inox chịu được nhiệt độ cao nhưng gioăng bên trong lại nung chảy nếu vượt quá giới hạn thiết kế.

Hướng Dẫn Cách Chọn Check Valve 1/8 Phù Hợp

Để mua đúng thiết bị ngay từ lần đầu tiên, hãy thực hiện theo quy trình 7 bước tiêu chuẩn kỹ thuật:

• Bước 1 - Xác định môi chất: Khí nén, nước, dầu nhẹ, gas, hay hóa chất ăn mòn?

• Bước 2 - Xác định chuẩn ren: Kiểm tra xem hệ thống là 1/8 NPT, 1/8 BSPP hay 1/8 BSPT.

• Bước 3 - Xác định áp suất: Áp suất làm việc hệ thống là bao nhiêu Bar/PSI? Áp suất đỉnh có thể vượt bao nhiêu?

• Bước 4 - Kiểm tra Cracking Pressure: Mức chênh áp hệ thống cung cấp có đủ để mở van không? (Ví dụ: 0.05 bar, 0.2 bar, 1 bar).

• Bước 5 - Đánh giá nhiệt độ: Nhiệt độ thấp nhất và cao nhất của môi chất trong quá trình vận hành.

• Bước 6 - Chọn vật liệu hợp chuẩn:

  • Thân: Brass (Đồng), Stainless Steel (Inox 304/316), Plastic (Nhựa PEEK/PVDF).

  • Gioăng: NBR, VITON (FKM), EPDM, PTFE.

• Bước 7 - Kiểm tra hướng lắp đặt & Mũi tên chỉ hướng (Flow Arrow): Đảm bảo hướng lắp tương thích với cơ cấu van (lò xo hay tự do).

Checklist Mua Hàng Nhanh

• Kích thước danh nghĩa: 1/8 inch

• Standard ren: NPT / BSPP / BSPT

• Môi chất vận hành

• Áp suất làm việc tối đa (Bar)

• Cracking pressure yêu cầu (Bar)

• Nhiệt độ làm việc tối đa (°C)

• Vật liệu thân van: Stainless Steel / Brass / Plastic

• Vật liệu gioăng: VITON / NBR / PTFE / EPDM

• Hướng dòng chảy xác định: Dạng thẳng (Inline)

Câu Hỏi Thường Gặp Về Check Valve 1/8 (FAQ)

Check valve 1/8 là gì?

Check valve 1/8 là van một chiều có kích thước kết nối danh nghĩa 1/8 inch, chức năng chính là cho môi chất đi qua theo một hướng và tự động ngăn dòng chảy ngược lại.

Check valve 1/8 dùng cho khí nén được không?

Hoàn toàn được. Rất nhiều loại pneumatic check valve 1/8 bằng đồng hoặc inox được thiết kế chuyên dụng cho hệ thống khí nén. Bạn chỉ cần chọn đúng áp suất và cracking pressure phù hợp. [chèn link: danh-muc-van-khi-nen]

1/8 NPT có lắp vừa với 1/8 BSP không?

Không nên vặn trực tiếp hai chuẩn ren này với nhau. Khác biệt về bước ren và góc đỉnh ren sẽ gây rò rỉ áp suất hoặc vỡ ren. Hãy sử dụng đầu chuyển ren (Adapter) phù hợp.

Cracking pressure của check valve là gì?

Cracking pressure (áp suất mở) là mức chênh áp tối thiểu cần thiết ở đầu vào để thắng lực cản bên trong (lực lò xo) và bắt đầu mở van cho môi chất lưu thông.

Van một chiều 1/8 có thể lắp theo mọi hướng không?

Các dòng spring check valve 1/8 (dạng lò xo) có thể lắp theo bất kỳ hướng nào (ngang, đứng, nghiêng). Tuy nhiên, các dòng van một chiều dựa vào trọng lực (Gravity/Swing check valve) bắt buộc phải lắp đúng hướng quy định.

Kết Luận: Lựa Chọn Check Valve 1 8 Chính Xác Nhất

Một thiết bị check valve 1 8 chuẩn xác không chỉ bảo vệ máy móc khỏi sự cố chảy ngược mà còn giúp duy trì hiệu suất làm việc tối ưu cho toàn bộ hệ thống. Hãy luôn ghi nhớ rằng: kích thước 1/8 inch chỉ là bước khởi đầu, các yếu tố quyết định độ bền nằm ở chuẩn ren, vật liệu gioăng, áp suất làm việc và cracking pressure.
