Hiểu về Trọng lượng Van một chiều (Check Valve Weight): Hướng dẫn Toàn diện cho Kỹ sư và Mua hàng

Khi một kỹ sư đường ống bắt tay vào thiết kế một hệ thống chất lỏng phức tạp, việc lựa chọn linh kiện là một quy trình tỉ mỉ. Hãy tưởng tượng tình huống này: một kỹ sư đang lựa chọn van cho hệ thống đường ống cao áp và phát hiện hai chiếc van có cùng kích thước danh nghĩa nhưng lại có trọng lượng khác nhau đáng kể. Tại sao sự chênh lệch này lại xảy ra, và tại sao check valve weight (trọng lượng van một chiều) lại đóng vai trò quan trọng như vậy trong thiết kế hệ thống?

Việc bỏ qua trọng lượng thực tế có thể dẫn đến quá tải kết cấu, gây khó khăn khi lắp đặt và phát sinh chi phí vận chuyển không mong muốn. Check valve weight không chỉ là một thông số trên bảng dữ liệu kỹ thuật—đây là thông số sống còn quyết định mọi thứ, từ yêu cầu hệ thống giá đỡ đường ống (piping support) cho đến kế hoạch nâng hạ và tổng chi phí dự án.

Vì sao Check Valve Weight quan trọng trong hệ thống đường ống?

Khối lượng của một chiếc van ảnh hưởng trực tiếp đến nhiều giai đoạn của vòng đời dự án. Một quan niệm sai lầm phổ biến là chỉ dựa vào đường kính danh nghĩa (DN/NPS) để đoán trọng lượng. Trên thực tế, nhiều yếu tố tạo ra sự khác biệt lớn về khối lượng giữa hai chiếc van cùng kích cỡ:

• Độ phức tạp khi lắp đặt: Các linh kiện nặng hơn đòi hỏi quy trình xử lý và nhân công chuyên nghiệp hơn trong quá trình lắp ráp.

• Tải trọng lên hệ thống support: Mỗi chiếc van tạo ra một tải trọng tập trung lên giá đỡ hoặc khung đường ống, vì vậy ước tính trọng lượng sai có thể khiến đường ống bị võng hoặc làm mỏi các kết nối.

• An toàn khi nâng hạ: Các thiết bị nặng đòi hỏi cần cẩu, tời hoặc các thiết bị chuyên dụng để di chuyển an toàn.

• Logistics và vận chuyển: Chi phí cước vận chuyển thường dựa trên tổng trọng lượng thực tế (gross weight), ảnh hưởng đến ngân sách vận chuyển.

Việc hiểu đúng về check valve weight đòi hỏi chúng ta phải nhìn xa hơn các bảng kích thước tiêu chuẩn để xem xét cơ cấu bên trong, mật độ vật liệu và tiêu chuẩn sản xuất.

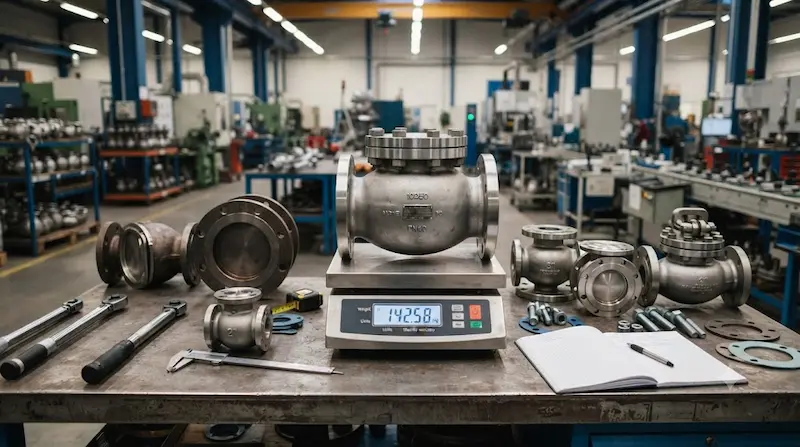

Check Valve Weight là gì?

Check valve weight là khối lượng của một van một chiều, thường được thể hiện bằng kilogam (kg) hoặc pound (lb) trong datasheet và catalog sản phẩm. Không có một giá trị duy nhất cho một kích thước van nhất định vì trọng lượng phụ thuộc rất lớn vào loại van (valve type), cấp áp suất (pressure rating), vật liệu thân van (body material), kiểu kết nối (end connection) và thiết kế riêng của nhà sản xuất.

• Wafer check valve: Thường được thiết kế để rất nhẹ và nhỏ gọn.

• Swing check valve: Có thân van lớn hơn và nặng hơn để chứa cơ cấu đĩa van xoay.

• Flanged design (Van mặt bích): Nặng hơn đáng kể so với dòng wafer do có thêm mặt bích tích hợp.

• Cấp áp suất cao: Yêu cầu thành van dày hơn để chịu được lực của chất lỏng, làm tăng trọng lượng đáng kể.

Nguyên lý hoạt động của Check Valve

Về cốt lõi, van một chiều được thiết kế để cho phép dòng chảy theo một hướng duy nhất và tự động ngăn chặn dòng chảy ngược. Khi lưu chất chảy đúng chiều, đĩa van, piston hoặc cánh van sẽ mở dưới tác động của áp suất. Khi dòng chảy đảo chiều, cơ cấu sẽ tự động đóng lại. Không giống như van điều khiển, van một chiều hoạt động hoàn toàn tự động mà không cần cơ cấu chấp hành (actuator).

Cơ cấu bên trong này ảnh hưởng trực tiếp đến thiết kế tổng thể và check valve weight. Kích thước thân van, kích thước đĩa, chốt bản lề, lò xo và bề mặt làm kín đều quyết định lượng vật liệu cần sử dụng. Do đó, khối lượng vật lý phản ánh trực tiếp thiết kế cơ học và khả năng chịu áp, chứng minh rằng trọng lượng phụ thuộc vào thiết kế kỹ thuật chứ không chỉ vào đường kính ống.

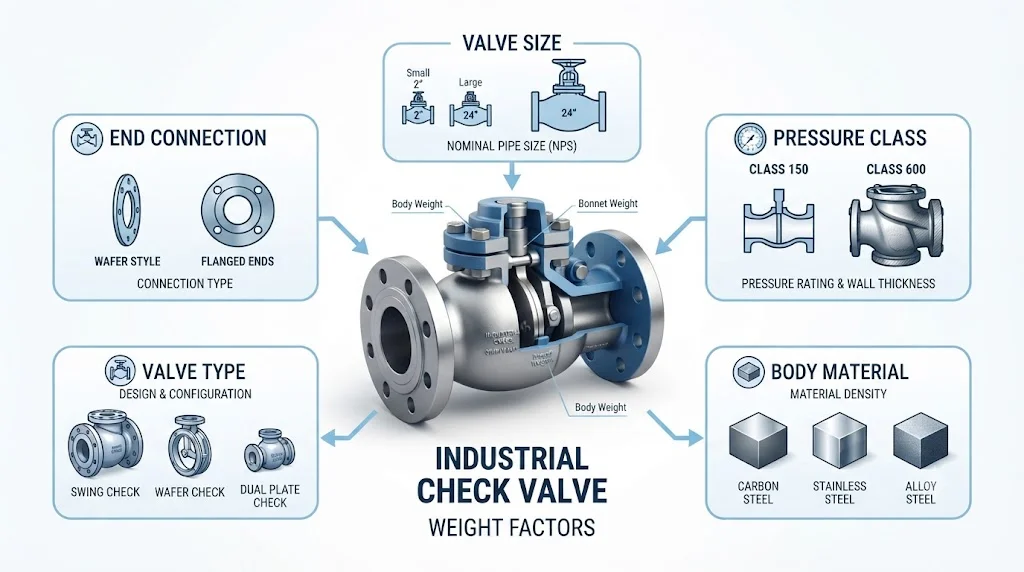

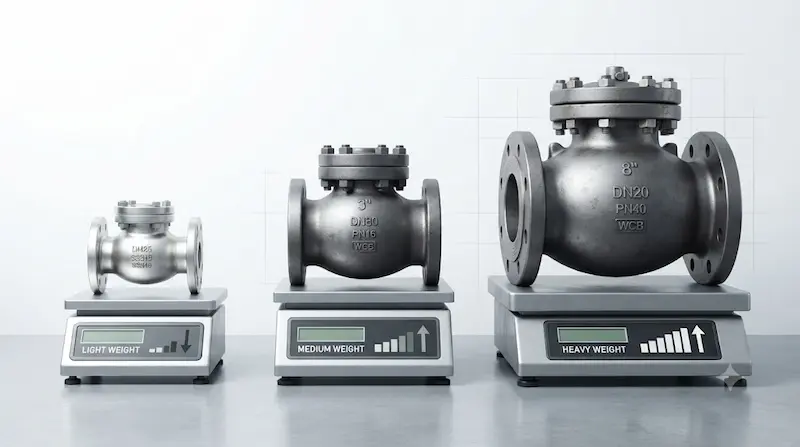

Các yếu tố ảnh hưởng đến Check Valve

Việc đánh giá khối lượng của van đòi hỏi phân tích các thông số kỹ thuật sau:

Kích thước danh nghĩa (DN/NPS)

Khi đường kính danh nghĩa tăng, lượng vật liệu cần thiết sẽ tăng theo. Tuy nhiên, mối quan hệ này không phải là phép nhân tuyến tính đơn giản. Ví dụ, từ 1 inch lên 4 inch trọng lượng tăng vừa phải, nhưng từ 4 inch lên 12 inch trọng lượng sẽ tăng theo hàm mũ do sự thay đổi về thân van và độ dày thành ống.

Cấp áp suất (Pressure Rating)

Van được thiết kế cho cấp áp suất Class 300, 600 hoặc 900 phải chịu được ứng suất nội tại lớn hơn nhiều so với Class 150. Điều này đòi hỏi thành van dày hơn, nắp van nặng hơn và mặt bích gia cố, khiến trọng lượng tăng đáng kể.

Loại van (Valve Type)

Hình học của van thay đổi đáng kể tùy theo kiểu dáng. Wafer, swing, dual plate, lift và piston check valve đều sử dụng bố trí nội tại hoàn toàn khác nhau, dẫn đến hồ sơ trọng lượng khác nhau ngay cả trong cùng một cấp áp suất và kích thước.

Vật liệu thân van (Body Material)

Mật độ của hợp kim quyết định khối lượng cơ bản. Thép carbon, thép không gỉ, gang, thép dẻo và các loại thép hợp kim đặc biệt đều có mật độ khác nhau, do đó một thân van bằng đồng sẽ nặng hơn hoặc nhẹ hơn thép carbon.

Kiểu kết nối (End Connection)

Các kiểu kết nối làm thay đổi "dấu chân" vật liệu. Kết nối mặt bích, hàn đối đầu (butt-weld), hàn lồng (socket-weld), ren và kiểu wafer phân bổ kim loại theo cách khác nhau, trong đó mặt bích thường gây ra trọng lượng lớn nhất.

Thiết kế của nhà sản xuất

Hai chiếc van đáp ứng cùng một tiêu chuẩn công nghiệp vẫn có thể chênh lệch trọng lượng do sự khác biệt về độ dày thân, các đường gân gia cường nội tại và dung sai sản xuất.

Check Valve theo loại van

Đừng bao giờ khẳng định một loại van luôn nhẹ hơn trong mọi trường hợp. Các giá trị thực tế phải luôn được xác nhận trực tiếp từ datasheet của nhà sản xuất, catalog sản phẩm, bản vẽ bố trí (GA Drawing) để đảm bảo độ chính xác.

Cách đọc bảng tra cứu Check Valve

Để tránh sai sót khi đặt hàng, hãy áp dụng quy trình sau:

• Bước 1: Xác định chính xác loại van (ví dụ: swing so với dual-plate).

• Bước 2: Xác định kích thước danh nghĩa (DN hoặc NPS).

• Bước 3: Kiểm tra cấp áp suất (ví dụ: ASME Class 150).

• Bước 4: Xác nhận vật liệu thân van.

• Bước 5: Lưu ý kiểu kết nối (mặt bích, ren, v.v.).

• Bước 6: Xác nhận đơn vị đo ($kg$ hoặc $lb$).

• Bước 7: Đối chiếu với mã model cụ thể của nhà sản xuất.

Ví dụ kỹ thuật: Bạn không thể mua van DN100 chỉ dựa trên "DN100". Một van một chiều Swing thép carbon Class 300 lắp bích sẽ có trọng lượng khác hoàn toàn so với van Wafer thép không gỉ Class 150. Hãy luôn tra cứu theo mã linh kiện đầy đủ.

Cách tính hoặc ước tính Check Valve

Khi không có sẵn dữ liệu catalog, kỹ sư có thể ước tính nhưng cần lưu ý hạn chế:

Datasheet nhà sản xuất (Chính xác nhất): Luôn ưu tiên tài liệu chính thức, mô hình CAD hoặc bản vẽ GA.

Ước tính thể tích: Sử dụng công thức: $\text{Trọng lượng} \approx \text{Thể tích vật liệu} \times \text{Mật độ vật liệu}$. Tuy nhiên, đây chỉ là ước tính thô vì van có cấu tạo rỗng, các chi tiết nội tại, chốt, lò xo và độ dày thành van thay đổi liên tục.

Dữ liệu dự án cũ: Xem xét cơ sở dữ liệu mua hàng trước đây cho cùng nhà sản xuất và cùng cấp áp suất.

Cảnh báo: Không bao giờ dùng trọng lượng ước tính cho các kế hoạch nâng hạ quan trọng, tính toán ứng suất kết cấu hoặc thiết kế giá đỡ ống nếu chưa có sự xác nhận cuối cùng của nhà sản xuất.

Tại sao Check Valve quan trọng trong lắp đặt?

Việc bỏ qua khối lượng trong giai đoạn thiết kế sẽ dẫn đến thách thức tại hiện trường:

• Giá đỡ đường ống: Van nặng gây ra tải trọng tập trung. Nếu giá đỡ không được thiết kế cho trọng lượng này, ống có thể bị võng, lệch tâm hoặc rò rỉ tại mặt bích.

• Nâng hạ & Xử lý: Các van lớn không thể vận chuyển bằng tay. Cần có cần cẩu, pa-lăng để tránh chấn thương cho công nhân và hư hỏng thiết bị.

• Vận chuyển: Trọng lượng ảnh hưởng đến tính toán cước phí, đóng gói và lưu kho tại hiện trường.

• Bảo trì: Khi bảo trì, các van nặng cần các thiết bị hỗ trợ chuyên dụng để tháo lắp.

Những sai lầm phổ biến khi chọn van theo trọng lượng

• Chỉ nhìn vào DN/NPS mà bỏ qua cấp áp suất.

• Nhầm lẫn giữa trọng lượng tịnh (net weight) và trọng lượng cả bao bì (gross shipping weight).

• Nhầm đơn vị đo ($kg$ và $lb$).

• Áp dụng số liệu của nhà sản xuất này cho sản phẩm của nhà sản xuất khác.

• Bỏ qua ảnh hưởng của kiểu kết nối.

• Dùng giá trị ước tính cho các tính toán kết cấu quan trọng.

Checklist lựa chọn Check Valve Weight

•  Xác định loại van và cơ cấu bên trong.

•  Xác định kích thước danh nghĩa (DN/NPS).

•  Xác định cấp áp suất.

•  Xác định vật liệu thân van.

•  Kiểm tra kiểu kết nối.

•  Xem datasheet của nhà sản xuất.

•  Xác nhận trọng lượng tịnh và trọng lượng bao bì.

•  Kiểm tra đơn vị đo ($kg$ / $lb$).

•  Đối chiếu mã sản phẩm (model code).

•  Kiểm tra bản vẽ GA.

•  Phối hợp với yêu cầu tải trọng của hệ thống giá đỡ.

•  Thiết lập kế hoạch nâng hạ an toàn.

Cách có được trọng lượng Check Valve chính xác nhất

Nếu bạn đang lựa chọn van cho dự án, hãy liên hệ với nhà cung cấp và cung cấp đầy đủ thông số: kích thước, cấp áp suất, vật liệu, kiểu kết nối và dịch vụ lưu chất. Đội ngũ kỹ thuật sẽ xác định model chính xác và cung cấp thông số check valve chuẩn xác nhất.

FAQ

Van một chiều nặng bao nhiêu?

Không có trọng lượng cố định. Khối lượng thay đổi tùy theo kích thước, loại van, vật liệu, cấp áp suất và kết nối, từ vài trăm gram cho các van nhỏ đến hàng trăm kg cho van công nghiệp lớn.

Wafer check valve có nhẹ hơn swing check valve không?

Nhìn chung, dòng Wafer có kích thước bề mặt ngắn hơn và thiết kế nhỏ gọn hơn, nên thường nhẹ hơn nhiều so với Swing check valve truyền thống cùng kích thước và cấp áp suất.

Kích thước van có ảnh hưởng đến check valve weight không?

Có, ảnh hưởng rất lớn. Khi đường kính danh nghĩa tăng, lượng vật liệu cần thiết cho thân van và các thành phần chịu áp tăng theo, khiến trọng lượng tăng mạnh.

Tôi có thể tìm trọng lượng chính xác của van ở đâu?

Nguồn tin cậy nhất là datasheet chính thức, catalog sản phẩm hoặc bản vẽ GA (General Arrangement) của đúng model đó.

Tại sao hai van cùng kích thước lại có trọng lượng khác nhau?

Sự khác biệt đến từ thiết kế nội tại, cấp áp suất, dung sai sản xuất, độ dày thành van, mật độ vật liệu và kiểu kết nối (mặt bích so với wafer).

Kết luận: Tầm quan trọng của Check Valve Weight trong Thiết kế và Vận hành

Việc nắm bắt và kiểm soát chính xác check valve không chỉ là một bước tính toán đơn thuần, mà là yếu tố quyết định sự thành công, an toàn và tối ưu chi phí của toàn bộ hệ thống đường ống. Một lựa chọn sai lệch về khối lượng có thể dẫn đến hậu quả nghiêm trọng như nứt gãy mối nối, quá tải giá đỡ hoặc gặp khó khăn lớn trong quá trình lắp đặt và bảo trì tại hiện trường.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về check valve weight
