Trong quá trình bảo trì máy móc, thay thế phụ kiện đường ống hay chọn mua van công nghiệp, rất nhiều người gặp phải tình huống trớ trêu: mua đúng khớp nối có đường kính đo được khoảng 21 mm nhưng về siết vào chỉ được 1 đến 2 vòng là kẹt cứng, hoặc vặn vào bị xéo ren và rò rỉ áp suất nghiêm trọng.

Sự cố tốn kém này bắt nguồn từ thói quen mua hàng chỉ dựa vào tên gọi dân dụng ren ngoài 21mm. Bài viết này sẽ phân tích góc nhìn kỹ thuật chuyên sâu, giúp bạn hiểu rõ bản chất của khớp nối ren, nắm vững quy trình đo đạc và chọn chính xác phụ kiện tương thích.

Răng Ngoài 21 Là Gì?

Ren ngoài 21mm là thuật ngữ thông dụng trong đời sống và thương mại cơ khí tại Việt Nam, dùng để chỉ phần ren nằm ở mặt ngoài của ống hoặc phụ kiện có đường kính đỉnh ren đo thực tế xấp xỉ 21 mm (thường dao động trong khoảng từ 20.5 mm đến 21.2 mm tùy tiêu chuẩn).

Định nghĩa kỹ thuật và phân biệt thông số

Dưới góc độ kỹ thuật, "ren ngoài 21mm" hoàn toàn không phải là tên của một tiêu chuẩn ren cố định. Việc chỉ dựa vào một con số 21 mm rất dễ gây nhầm lẫn vì kết nối ren được cấu thành từ nhiều yếu tố hình học khác nhau.

Để một khớp nối ren hoạt động hoàn hảo, bạn cần phân biệt rõ các thông số:

• Đường kính ngoài (Major Diameter): Khoảng cách giữa hai đỉnh ren đối diện, đo ở phần ren nổi cao nhất.

• Đường kính danh nghĩa (Nominal Diameter): Kích thước quy ước trên tài liệu thiết kế (ví dụ: G 1/2 inch, M20).

• Bước ren (Pitch): Khoảng cách từ đỉnh ren này đến đỉnh ren kế tiếp (tính bằng mm đối với ren hệ mét hoặc số ren trên mỗi inch đối với ren hệ inch).

• Tiêu chuẩn ren: Quy định về góc đỉnh ren (55 độ hay 60 độ), hình dạng ren thẳng hay ren côn.

Các thuật ngữ kỹ thuật cốt lõi

• Ren ngoài (Male Thread / External Thread): Phần ren được tiện hoặc cán ở mặt ngoài của thân ống, đầu nối nipple hay van.

• Ren trong (Female Thread / Internal Thread): Phần ren được gia công bên trong lòng lỗ của cút, tê, hoặc măng sông.

• Ren hệ mét (Metric Thread): Ký hiệu bằng chữ M, đo bằng mm.

• Ren hệ inch (BSP, NPT): Chuẩn ren Anh và Mỹ, quy đổi theo inch.

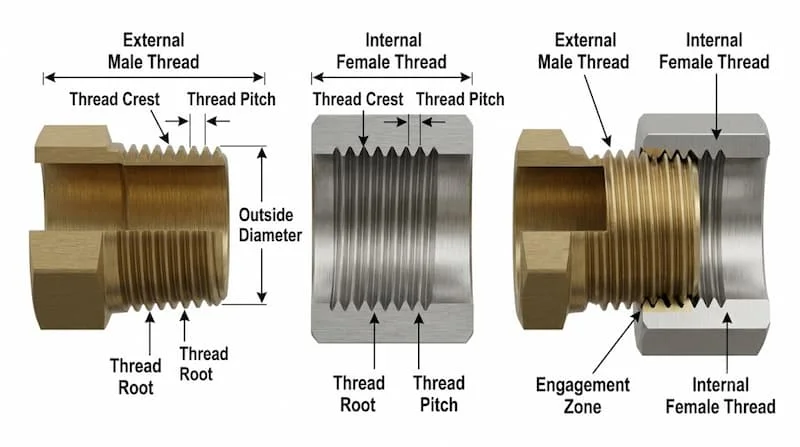

Nguyên Lý Của Kết Nối Ren Ngoài Và Ren Trong

Nguyên lý vận hành của khớp nối cơ khí này khá đơn giản: phần ren ngoài sẽ xoắn tiến theo chiều đường xoắn ốc đi vào lòng ren trong, tạo ra liên kết khóa cơ học chắc chắn để giữ chặt đường ống và dẫn môi chất.

Khi hai chi tiết ren hoàn toàn tương thích:

• Đỉnh của ren ngoài sẽ khớp khít vào rãnh của ren trong và ngược lại.

• Hai chi tiết siết vào nhau mượt mà đến hết hành trình ren mà không bị trượt hay kẹt.

• Kết hợp với gioăng cao su, băng tan (băng keo cao su non) hoặc keo khóa ren để triệt tiêu hoàn toàn khe hở vi mô, chống rò rỉ lưu chất.

Vì sao chỉ đo đường kính 21 mm là chưa đủ?

Hãy tưởng tượng bạn có một đầu nối có đường kính ngoài ren đo được đúng 20.9 mm. Nếu bạn chỉ dùng thước kẹp đo đúng con số này rồi mua một măng sông ren trong 21 mm bất kỳ, khả năng cao là hai chi tiết vẫn không thể vặn vào nhau.

Lý do là vì bước ren của chúng có thể khác nhau. Một bên sở hữu bước ren mịn 1.0 mm, trong khi bên kia lại gia công bước ren tiêu chuẩn 1.5 mm hoặc bước ren hệ inch 14 TPI. Khi bước ren không trùng khớp, các đỉnh ren sẽ gối lên nhau gây kẹt cứng ngay từ vòng siết đầu tiên.

Cách Đo ren ngoài 21mm Chính Xác

Để không mua nhầm vật tư, bạn cần thực hiện đầy đủ quy trình đo đạc kỹ thuật theo 5 bước dưới đây:

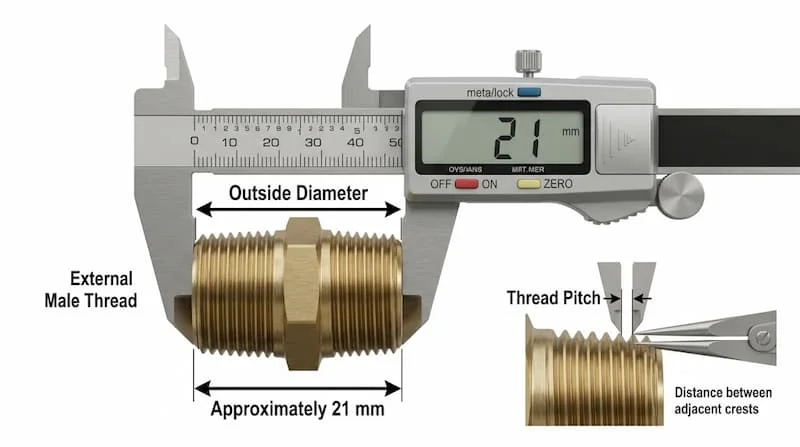

Bước 1: Đo đường kính ngoài bằng thước cặp

Sử dụng thước cặp kẹp nhẹ và vuông góc vào phần đỉnh ren nhô cao nhất của ren ngoài 21mm. Đọc kết quả chính xác đến từng phần mười milimét (ví dụ: 20.8 mm).

Bước 2: Đo bước ren (Pitch)

Đây là bước quyết định. Bạn có thể dùng một trong hai cách:

• Dùng dưỡng đo bước ren (Thread Gauge): Đặt các lá dưỡng thử lần lượt vào rãnh ren cho đến khi lá dưỡng áp sát hoàn toàn, không có khoảng hở ánh sáng.

• Dùng thước cặp đếm ren: Đo khoảng cách của 5 đến 10 đỉnh ren liên tiếp rồi chia cho số khoảng để ra bước ren trung bình (tính bằng mm). Đối với ren hệ inch, đếm số đỉnh ren nằm trọn trong chiều dài 1 inch (25.4 mm).

Bước 3: Kiểm tra dạng ren thẳng hay ren côn

• Ren thẳng (Parallel): Đường kính đỉnh ren đo ở đầu ren và cuối ren bằng nhau.

• Ren côn (Tapered): Đường kính ren nhỏ dần về phía đầu ren. Dạng ren này tự làm kín bằng lực nén cơ học khi siết chặt.

Bước 4: Xác định tiêu chuẩn ren

Dựa trên đường kính ngoài và bước ren đo được, đối chiếu xem đó là ren hệ mét (Metric), ren BSPP/BSPT (tiêu chuẩn Anh) hay ren NPT (tiêu chuẩn Mỹ).

Bước 5: Tra cứu catalogue nhà sản xuất

Sau khi tổng hợp đủ 3 thông số: Đường kính ngoài + Bước ren + Dạng ren thẳng/côn, bạn tra catalogue kỹ thuật để chốt mã hiệu chuẩn xác của phụ kiện.

Răng Ngoài 21 Tương Đương Ren Bao Nhiêu?

Trong thực tế kỹ thuật, con số ren ngoài 21mm đo được bằng thước kẹp thường sẽ rơi vào một trong các chuẩn ren phổ biến sau đây. Việc nắm rõ bảng đối chiếu này giúp bạn nhanh chóng định hình sản phẩm:

Lưu ý quan trọng: Không bao giờ kết luận "ren ngoài 21mm chắc chắn là ren ống nước Phi 21". Hãy luôn đo thêm bước ren trước khi đưa ra quyết định mua hàng.

Ren ngoài 21mm Dùng Với Răng Trong Bao Nhiêu?

Rất nhiều khách hàng đặt câu hỏi: "Tôi có phụ kiện ren ngoài 21mm thì phải mua răng trong bao nhiêu mm?"

Câu trả lời chuẩn kỹ thuật là: Ren trong bắt buộc phải có cùng tiêu chuẩn ren, cùng đường kính danh nghĩa và cùng bước ren với ren ngoài thì mới có thể lắp ghép trực tiếp.

Ví dụ cụ thể:

• Nếu ren ngoài 21 của bạn là chuẩn G 1/2 inch (BSP), bạn phải mua phụ kiện ren trong cũng chuẩn G 1/2 inch (BSP). Khi đó, đường kính lỗ ren trong đo được thực tế sẽ rơi vào khoảng 18.6 mm – 19.0 mm (vì đo ở chân ren), hoàn toàn không phải đo ra 21 mm.

• Nếu bạn mua một măng sông ren trong đo lòng trong đúng 21 mm, bạn sẽ bị tuột ren hoàn toàn vì đó là ren trong của một tiêu chuẩn lớn hơn (như M22 hoặc G 5/8").

Do đó, tuyệt đối không mua hàng theo tư duy "ren ngoài đo 21mm thì tìm ren trong đo 21mm".

Phân Biệt Ren Ngoài, Ren Trong Và Đường Kính Ren

Bảng tổng hợp dưới đây giúp người mới bắt đầu dễ dàng hình dung và phân biệt các khái niệm cơ bản trong ngành cơ khí đường ống:

Ren ngoài 21mm Có Những Loại Nào?

Khi phân loại chi tiết các dòng ren ngoài 21mmmm trên thị trường, chúng ta có các nhóm chính sau:

1. Phân loại theo tiêu chuẩn kỹ thuật

• Ren hệ mét (Metric): Phổ biến nhất là M20x1.5. Ký hiệu M thể hiện hệ mét, 20 là đường kính ngoài 20mm, 1.5 là bước ren 1.5mm.

• Ren BSP (British Standard Pipe): Chuẩn ren Anh, phổ biến nhất ở Việt Nam cho ống nước và khí nén. Loại 1/2" BSP có đường kính ngoài thực tế xấp xỉ 20.9 mm.

• Ren NPT (National Pipe Taper): Chuẩn ren côn Mỹ, góc đỉnh ren 60 độ, dùng trong hệ thống chịu áp suất cao.

2. Phân loại theo cấu trúc hình học

• Ren ngoài thẳng: Cần kết hợp O-ring (gioăng cao su) hoặc đệm làm kín ở mặt đáy.

• Ren ngoài côn: Cần quấn băng tan (băng keo cao su non) để làm kín trên các đường ren.

3. Phân loại theo vật liệu sản xuất

• Inox (304, 316): Chịu hóa chất, chống ăn mòn tuyệt vời, dùng trong môi trường thực phẩm, hóa chất. [chèn link: phụ-kiện-ren-inox]

• Đồng thau (Brass): Độ bền cơ học cao, dễ gia công, dùng phổ biến trong hệ thống nước sạch và khí nén.

• Nhựa (PVC, PPR, UPVC): Giá thành rẻ, không bị gỉ sét, dùng cho hệ thống nước dân dụng.

Ren ngoài 21mm Được Dùng Ở Đâu?

Nhờ kích thước trung bình rất tối ưu cho lưu lượng nhỏ và vừa, các phụ kiện sở hữu ren ngoài 21mm phủ sóng rộng rãi trong đời sống và sản xuất:

• Phụ kiện đường ống nước: Cút ren ngoài, kép ren (nipple), tê ren, kép giảm, đầu nối nhanh adapter.

• Các loại van công nghiệp: Van bi ren ngoài, van một chiều mini, van điện từ khí nén, van xả khí. [chèn link: danh-muc-van-bi-ren]

• Thiết bị dân dụng & Nước sinh hoạt: Đầu vòi nước Răng 21 (G 1/2"), dây cấp nước máy giặt, dây sen tắm, bộ chia nước tự động.

• Thiết bị công nghiệp & Khí nén: Cảm biến đo áp suất, đồng hồ đo nhiệt độ, chân chân van khí nén, khớp nối nhanh cho máy nén khí.

Những Sai Lầm Thường Gặp Khi Chọn ren ngoài 21mm

Tránh ngay 6 sai lầm điển hình dưới đây để không tốn thời gian và chi phí đổi trả vật tư:

1. Chỉ đo đường kính ngoài: Bỏ qua bước đo bước ren và dạng ren côn/thẳng.

2. Mặc định 21 mm là tên tiêu chuẩn: Nhầm lẫn giữa kích thước đo thực tế và ký hiệu danh nghĩa.

3. Không kiểm tra bước ren: Lấy ren bước 1.5mm vặn vào ren bước 2.0mm làm cháy ren hoàn toàn.

4. Lắp lẫn ren NPT và ren BSP: Mặc dù cùng đo được đường kính xấp xỉ 21 mm, góc đỉnh ren NPT (60°) và BSP (55°) khác nhau sẽ gây rò rỉ áp suất dù quấn rất nhiều băng tan.

5. Mua ren trong theo kích thước 21 mm: Chọn mua ren trong có lòng lỗ 21 mm thay vì chọn đúng chuẩn ren đối ứng G 1/2".

6. Sử dụng thước dây hoặc thước gỗ để đo: Thước dây có sai số quá lớn, không thể phân biệt được độ lệch 0.5 mm giữa các chuẩn ren kỹ thuật.

Cách Chọn ren ngoài 21mm Đúng Chuẩn

Để chọn mua chính xác $100\%$ thiết bị ngay từ lần đầu tiên, bạn nên áp dụng quy trình kiểm tra 7 bước chuyên nghiệp:

• Bước 1: Dùng thước cặp đo đường kính ngoài của phần ren ngoài.

• Bước 2: Sử dụng dưỡng đo ren để kiểm tra bước ren (mm hoặc TPI).

• Bước 3: Quan sát thân ren xem là ren thẳng hay ren côn.

• Bước 4: Xác định tiêu chuẩn ren chính xác (Metric, BSPP, BSPT hay NPT).

• Bước 5: Xác định tiêu chuẩn ren trong đối ứng cần kết nối.

• Bước 6: Đánh giá môi chất làm việc (nước, khí nén, dầu hay hóa chất ăn mòn) và áp suất hệ thống.

• Bước 7: Lựa chọn vật liệu phù hợp (Inox, đồng thau hay nhựa).

Checklist Trước Khi Mua Hàng

• Đường kính ngoài đo bằng thước cặp (xấp xỉ 21 mm)

• Bước ren đã đo chính xác (mm hoặc TPI)

• Dạng ren: Ren thẳng / Ren côn

• Tiêu chuẩn ren: Metric / BSP / NPT

• Mã ren trong đối ứng cần lắp

• Vật liệu: Inox / Đồng / Nhựa

• Môi chất vận hành & Áp suất làm việc

Câu Hỏi Thường Gặp Về ren ngoài 21mm (FAQ)

Răng ngoài 21 là ren bao nhiêu?

Không thể khẳng định chính xác chỉ dựa vào con số 21 mm. Trong đa số ứng dụng dân dụng và đường ống nước, nó tương đương chuẩn G 1/2 inch (BSP). Trong khí nén và máy móc, nó có thể là ren mét M20x1.5 hoặc 1/2" NPT.

Răng ngoài 21 dùng với răng trong bao nhiêu?

Ren ngoài 21 chuẩn G 1/2" phải đi với ren trong chuẩn G 1/2" (đường kính lỗ đo thực tế khoảng 18.6 – 19 mm).

Có thể dùng thước kẹp để đo ren ngoài 21mm không?

Có. Thước kẹp (thước cặp) là dụng cụ chuẩn xác nhất để đo đường kính ngoài của ren. Tuy nhiên, bạn cần dùng thêm dưỡng đo ren để xác định bước ren.

Ren 21 và ren 21mm có giống nhau không?

"Ren 21" thường là cách gọi dân dụng chỉ ren ống G 1/2" (đường kính ngoài ~20.9mm). Còn "ren 21mm" có thể là ren hệ mét M21. Hai loại này không thể lắp lẫn cho nhau.

Kết Luận: Xác Định Đúng Răng Ngoài 21 Để Lắp Đặt An Toàn

Tóm lại, thuật ngữ răng ngoài 21 chỉ là điểm bắt đầu khi đo đạc. Để chọn đúng phụ kiện kết nối hoàn hảo, bạn bắt buộc phải kiểm tra đủ 3 yếu tố: đường kính ngoài, bước ren và tiêu chuẩn ren (BSP, NPT, Metric). Lựa chọn chuẩn xác ngay từ đầu giúp bảo vệ thiết bị, tiết kiệm chi phí và đảm bảo hệ thống vận hành an toàn tuyệt đối.
