DN65 Flange: Bí Quyết Lựa Chọn và Lắp Đặt Chuẩn Kỹ Thuật

Trong các công trình thi công đường ống công nghiệp, tình huống "dở khóc dở cười" mà nhiều kỹ sư thường gặp phải là khi đơn vị cung cấp giao hàng DN65 nhưng khi đưa vào lắp đặt lại hoàn toàn không khớp với mặt bích của máy bơm hay van khóa. Nguyên nhân không nằm ở chất lượng sản phẩm, mà nằm ở sự nhầm lẫn tai hại trong việc hiểu đúng thông số kỹ thuật. Nhiều người vẫn mặc định rằng DN65 chỉ đơn thuần là "65mm", nhưng thực tế, sự khác biệt giữa các tiêu chuẩn DIN, ANSI hay JIS có thể khiến cả một dự án bị đình trệ.

Vậy làm sao để hiểu đúng về mặt bích DN65 và cách chọn loại nào cho phù hợp? Bài viết này sẽ phân tích chi tiết để giúp bạn tránh các sai lầm lắp đặt và tối ưu hóa chi phí đầu tư.

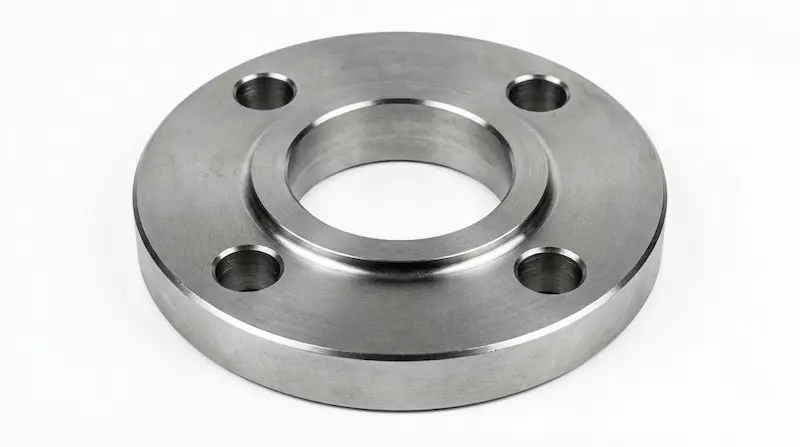

DN65 là gì?

DN65 (mặt bích DN65) là phụ kiện cơ khí chuyên dụng dùng để kết nối các đoạn ống có đường kính danh nghĩa DN65 với nhau, hoặc kết nối ống với các thiết bị như van, máy bơm, đồng hồ đo lưu lượng trong hệ thống đường ống công nghiệp.

Về mặt quy đổi, DN65 tương đương với kích thước ống khoảng 2.5 inch. Tuy nhiên, cần lưu ý rằng DN65 chỉ là ký hiệu định danh kích thước đường kính trong, còn kích thước thực tế của mặt bích (đường kính ngoài, khoảng cách tâm lỗ bu lông) sẽ thay đổi tùy thuộc vào tiêu chuẩn sản xuất mà nhà chế tạo áp dụng. Vai trò của DN65 không chỉ dừng lại ở việc kết nối, mà nó là "chốt chặn" an toàn, đảm bảo tính liên kết vững chãi cho toàn bộ hệ thống lưu chất. Nếu chọn đúng, hệ thống của bạn sẽ vận hành trơn tru; nếu chọn sai, hệ quả là rò rỉ, rung lắc và chi phí bảo trì phát sinh liên tục.

Nguyên lý hoạt động của flange DN65

Cơ chế hoạt động của DN65 dựa trên nguyên lý ép kín cơ học. Khi hai mặt bích được ghép nối, người ta luôn chèn một miếng gioăng làm kín (gasket) ở giữa hai mặt tiếp xúc. Các bu lông sẽ được xuyên qua các lỗ trên mặt bích và siết chặt, tạo ra một lực ép phân bố đều lên vòng gioăng.

Lực ép này làm cho gioăng biến dạng nhẹ, điền đầy vào các khe hở siêu nhỏ trên bề mặt bích, tạo nên một kết nối kín khít tuyệt đối ngay cả dưới áp suất cao. Bản chất của việc kết nối bằng flange không chỉ là cố định đường ống, mà là tạo ra một môi trường kín, chịu lực tốt. Độ kín của toàn bộ hệ thống phụ thuộc hoàn toàn vào độ chính xác của tiêu chuẩn flange và kỹ thuật siết bu lông của thợ lắp đặt.

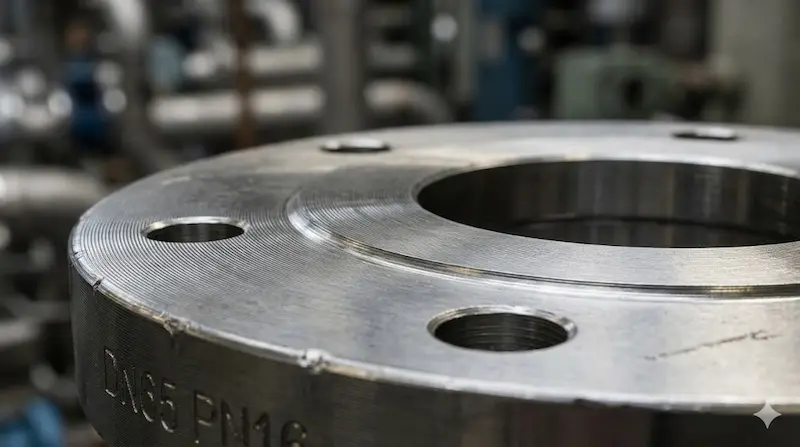

Phân tích chuyên sâu về DN65

Để làm chủ việc mua sắm và lắp đặt, bạn cần nắm vững các phân loại kỹ thuật chính của loại phụ kiện này.

1. Phân loại theo tiêu chuẩn và kiểu dáng

• Theo tiêu chuẩn: Đây là yếu tố quan trọng nhất. Phổ biến nhất tại Việt Nam là chuẩn DIN (Đức/Châu Âu) với các cấp áp lực PN10, PN16, PN25. Bên cạnh đó còn có chuẩn ANSI (Mỹ) với các Class 150, 300 và JIS (Nhật) với các hệ 10K, 20K. Mỗi tiêu chuẩn quy định số lượng lỗ bu lông và khoảng cách tâm lỗ (PCD) khác nhau.

• Theo kiểu dáng:

  • Slip-on flange (Mặt bích trượt): Dễ lắp đặt, giá thành hợp lý, phổ biến cho các hệ thống dân dụng và nhà máy quy mô vừa.

  • Weld neck flange (Mặt bích hàn cổ): Có phần cổ dài để hàn trực tiếp vào ống, chịu áp lực và độ rung cực tốt, thường dùng trong dầu khí, nhiệt điện.

  • Blind flange (Mặt bích mù): Dùng để bịt kín đầu ống, không có lỗ dẫn lưu chất.

• Theo vật liệu: Thép carbon (mạ kẽm hoặc sơn đen) là loại kinh tế nhất. Inox 304/316 dành cho môi trường ăn mòn, hóa chất. Nhựa (PVC, PPR) dùng cho hệ thống nước sạch hoặc nước thải.

2. Thông số kỹ thuật "sống còn"

Khi mua flange, đừng chỉ đọc "DN65". Bạn cần kiểm tra kỹ 4 thông số:

• Đường kính ngoài (OD): Kích thước tổng thể của mặt bích.

• Số lỗ bu lông: Ví dụ hệ DIN PN16 DN65 thường có 4 lỗ.

• Khoảng cách tâm lỗ (PCD): Đây là thông số quan trọng nhất. Sai PCD chỉ 2-3mm thôi là bạn không thể xỏ bu lông qua được.

• Độ dày mặt bích: Quyết định khả năng chịu áp suất của toàn bộ mối nối.

Insight chuyên gia: flange bằng thép chuẩn PN16 là "vua" trong các dòng mặt bích tại thị trường Việt Nam vì nó đáp ứng 90% nhu cầu của hệ thống cấp nước và PCCC.

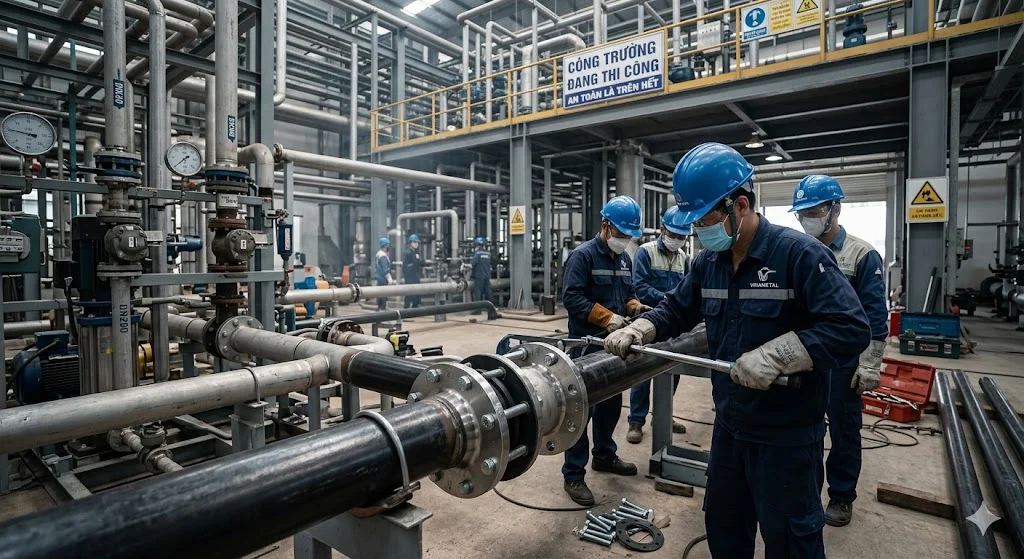

Ứng dụng thực tế và sai lầm thường gặp

DN65 là một thành phần không thể thiếu trong các hệ thống đòi hỏi độ an toàn cao:

• Hệ thống cấp nước: Kết nối các đường ống nhánh từ ống chính.

• Hệ thống phòng cháy chữa cháy (PCCC): Kết nối các cụm van và máy bơm cứu hỏa, nơi yêu cầu áp lực nước cực cao và ổn định.

• Nhà máy công nghiệp: Dẫn truyền khí, hơi, nước nóng trong hệ thống sản xuất.

• HVAC: Các hệ thống điều hòa trung tâm, Chiller.

Sai lầm thường gặp dẫn đến hậu quả nghiêm trọng:

• Nhầm lẫn DN và Inch: Nhiều người chọn nhầm 2.5 inch ANSI thay vì DN65 DIN, dẫn đến việc không lắp vừa lỗ bu lông.

• Không dùng gioăng hoặc dùng sai gioăng: Sử dụng gioăng cao su cho hệ thống hơi nóng nhiệt độ cao sẽ khiến gioăng bị nát, rò rỉ tức thì.

• Siết bu lông không đều: Siết quá chặt một góc làm vênh mặt bích, gây rò rỉ ngay tại vị trí đó dù áp lực chưa đạt ngưỡng giới hạn.

Hướng dẫn chọn và lắp đặt DN65 flange đúng chuẩn

Để đảm bảo hệ thống vận hành bền bỉ nhiều năm, hãy tuân thủ Checklist sau:

Checklist chọn mua

1.  Xác định tiêu chuẩn: Hệ thống của bạn đang dùng DIN, ANSI hay JIS? (Kiểm tra trên tem máy bơm hoặc van đang dùng).

2.  Kiểm tra áp lực (PN): PN10, PN16 hay PN25? Đảm bảo PN mặt bích ≥ PN đường ống.

3.  Chọn vật liệu: Inox cho hóa chất/thực phẩm, thép cho nước/hơi.

4.  Kiểm tra bu lông: Đảm bảo size bu lông tương thích với lỗ trên mặt bích.

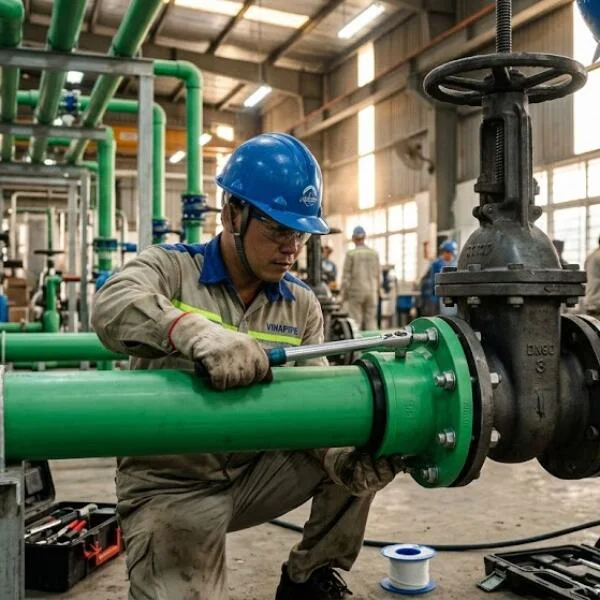

Lưu ý khi lắp đặt

• Làm sạch bề mặt: Loại bỏ bụi bẩn, dầu mỡ, rỉ sét trên bề mặt bích trước khi lắp gioăng.

• Siết hình sao: Luôn siết bu lông theo hình sao (đối xứng) để lực nén gioăng được dàn đều.

• Kiểm tra đồng trục: Đảm bảo ống và thiết bị thẳng hàng, không bị ép lệch trước khi siết chặt bu lông.

• Test áp lực: Bắt buộc chạy thử nước (hydrotest) để kiểm tra độ kín trước khi đưa vào vận hành chính thức.

FAQ – Giải đáp thắc mắc thường gặp

1. DN65 tương đương bao nhiêu inch?

 DN65 là thông số đường kính danh nghĩa theo hệ mét, tương đương khoảng 2.5 inch theo hệ đo lường của Mỹ (ANSI).

2. DN65 flange tiêu chuẩn DIN và ANSI có lắp lẫn được không?

 Không. Kích thước vòng tròn lỗ bu lông (PCD) và số lượng lỗ của hai tiêu chuẩn này khác nhau, tuyệt đối không thể lắp lẫn.

3. Tại sao khi lắp DN65 hay bị rò rỉ?

 Thường do 3 nguyên nhân: bề mặt bích không sạch, gioăng bị hỏng trong quá trình lắp, hoặc siết bu lông không đều tay gây vênh mặt bích.

4. Giá của DN65 là bao nhiêu?

 Giá phụ thuộc hoàn toàn vào vật liệu (thép rẻ hơn inox) và tiêu chuẩn (hàng dày PN25 đắt hơn PN10). Hãy liên hệ nhà cung cấp để có bảng giá theo dự án.

5. Có bắt buộc dùng gioăng cho mặt bích DN65 không?

 Có, bắt buộc. Gioăng là yếu tố then chốt để tạo độ kín. Không có gioăng, mặt kim loại không thể kín khít dưới áp lực nước hay khí.

Kết luận

DN65 tuy chỉ là một linh kiện nhỏ trong hệ thống đường ống, nhưng tầm quan trọng của nó là không thể phủ nhận. Việc hiểu rõ tiêu chuẩn, lựa chọn đúng vật liệu và lắp đặt chuẩn kỹ thuật không chỉ giúp bạn tiết kiệm chi phí nhân công, vật tư mà còn đảm bảo hệ thống vận hành an toàn tuyệt đối Dn65 flange.
