Flange RTJ: Giải Pháp Kết Nối "Vàng" Cho Hệ Thống Áp Lực Cao

Trong các hệ thống đường ống công nghiệp, đặc biệt là ngành dầu khí hay hóa chất, sự cố rò rỉ tại các mối nối luôn là cơn ác mộng đối với đội ngũ vận hành. Nhiều đơn vị đã từng phải đối mặt với tình trạng rò rỉ lưu chất dù đã siết bu lông đến giới hạn cho phép. Nguyên nhân gốc rễ thường không nằm ở kỹ thuật lắp đặt, mà nằm ở việc lựa chọn sai loại mặt bích. Trong những môi trường khắc nghiệt, việc sử dụng mặt bích thông thường là không đủ, và đó là lúc flange trở thành giải pháp kỹ thuật bắt buộc để đảm bảo an toàn tuyệt đối.

Việc hiểu đúng về flange không chỉ giúp tránh những lỗi rò rỉ tốn kém, mà còn giúp các kỹ sư tối ưu hóa chi phí vận hành và bảo trì dài hạn. Bài viết này sẽ phân tích chi tiết tại sao RTJ lại là lựa chọn ưu tiên cho các hệ thống "trọng yếu".

Flange RTJ là gì?

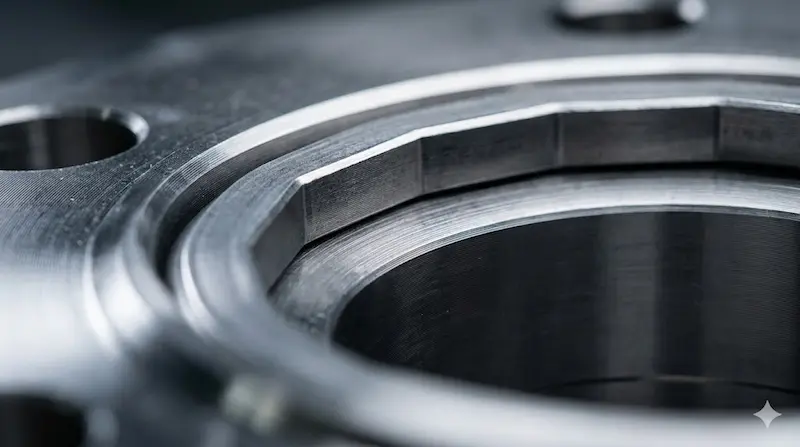

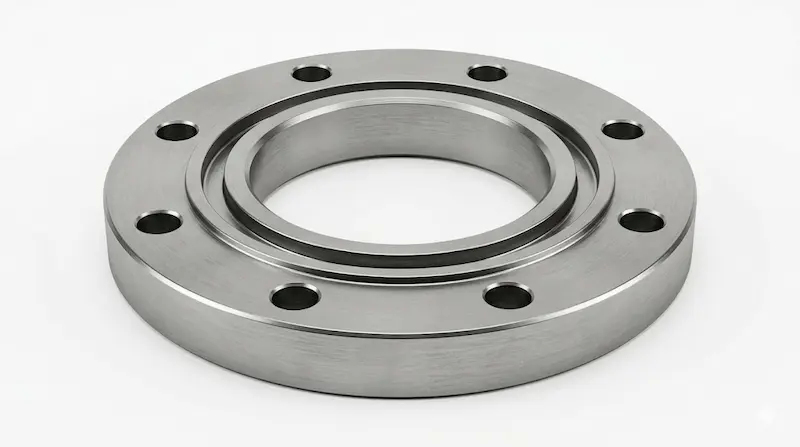

FlangeTJ (viết tắt của Ring Type Joint Flange) là loại mặt bích được thiết kế chuyên biệt để làm việc trong các điều kiện khắc nghiệt về áp suất và nhiệt độ. Khác biệt lớn nhất của loại mặt bích này so với các loại mặt bích thông thường (như Raised Face) là trên bề mặt bích có gia công các rãnh vòng (grooves). Thay vì sử dụng gioăng đệm phẳng (gasket) mềm, flange TJ  dụng một vòng gioăng kim loại đặc biệt (ring gasket) đặt vào trong rãnh này.

Bản chất của RTJ là tạo ra sự liên kết "kim loại với kim loại" (metal-to-metal sealing). Khi các bu lông được siết chặt, vòng gioăng kim loại sẽ biến dạng nhẹ, ép chặt vào thành rãnh của mặt bích, tạo ra một sự kín khít tuyệt đối mà các loại gioăng mềm không thể đạt được. Đây chính là tiêu chuẩn vàng trong các hệ thống đòi hỏi độ an toàn cực cao.

Nguyên lý hoạt động của RTJ flange

Nguyên lý cốt lõi của flange nằm ở cơ chế biến dạng dẻo của vòng gioăng kim loại. Khi chúng ta siết bu lông, áp lực được truyền qua mặt bích và tập trung vào vòng gioăng đặt trong rãnh. Vòng gioăng này được thiết kế để có độ cứng thấp hơn một chút so với vật liệu của mặt bích, giúp nó biến dạng nhẹ khi chịu lực ép.

Sự biến dạng này khiến vòng gioăng lấp đầy các khoảng trống siêu nhỏ trong rãnh, tạo ra sự liên kết khép kín. Đặc biệt, với những hệ thống có áp lực nội tại lớn, áp lực này càng làm tăng thêm khả năng ép kín của vòng gioăng, khiến mối nối càng siết càng chặt. Chính cơ chế này giúp flange trở thành "vua" trong việc ngăn chặn rò rỉ tại các hệ thống áp suất cao, nơi mà các loại gioăng cao su hoặc composite dễ dàng bị thổi bay (blow-out).

Phân tích chuyên sâu về cấu tạo và tiêu chuẩn

Cấu tạo và các dạng vòng đệm (Gasket)

Để hiểu sâu hơn, chúng ta cần nhìn vào cấu tạo của vòng đệm đi kèm với mặt bích. Có ba loại chính mà các kỹ sư cần nằm lòng:

• R-type (Oval/Octagonal): Loại phổ biến nhất. Dạng bát giác (Octagonal) thường được ưa chuộng hơn dạng bầu dục (Oval) vì khả năng tạo seal tốt hơn và diện tích tiếp xúc lớn hơn.

• RX-type: Được thiết kế để chịu được áp suất cao hơn nhờ khả năng tự làm kín (self-sealing) khi áp suất hệ thống tăng lên.

• BX-type: Dòng chịu áp lực "khủng", thường dùng cho áp suất lên đến 20,000 psi trong ngành dầu khí.

Thông số kỹ thuật quan trọng

Flange thường được sản xuất theo tiêu chuẩn ASME B16.5. Các kỹ sư cần đặc biệt chú ý đến:

• Pressure Class: RTJ thường bắt đầu từ Class 300, 600, 900, 1500 cho đến 2500. Bạn không thể dùng mặt bích Class 150 cho hệ thống đòi hỏi Class 900.

• Vật liệu: Phổ biến nhất là A105 (thép carbon), SS304 hoặc SS316 (thép không gỉ). Việc chọn vật liệu không chỉ dựa vào áp suất mà còn phải dựa vào tính ăn mòn của lưu chất bên trong ống.

So sánh RTJ với flange thông thường (Raised Face)

Sự khác biệt nằm ở chỗ: Raised Face (RF) sử dụng gioăng phẳng, diện tích tiếp xúc lớn nhưng áp lực bề mặt thấp. Ngược lại, flange  tập trung lực ép vào một diện tích tiếp xúc rất nhỏ (đường tròn của vòng gioăng), tạo ra áp suất tiếp xúc cực lớn, đảm bảo độ kín tuyệt vời. Nếu RF là lựa chọn cho hệ thống nước thông thường, thì RTJ là lựa chọn cho hệ thống "sống còn".

Ứng dụng thực tế và những lưu ý "sống còn"

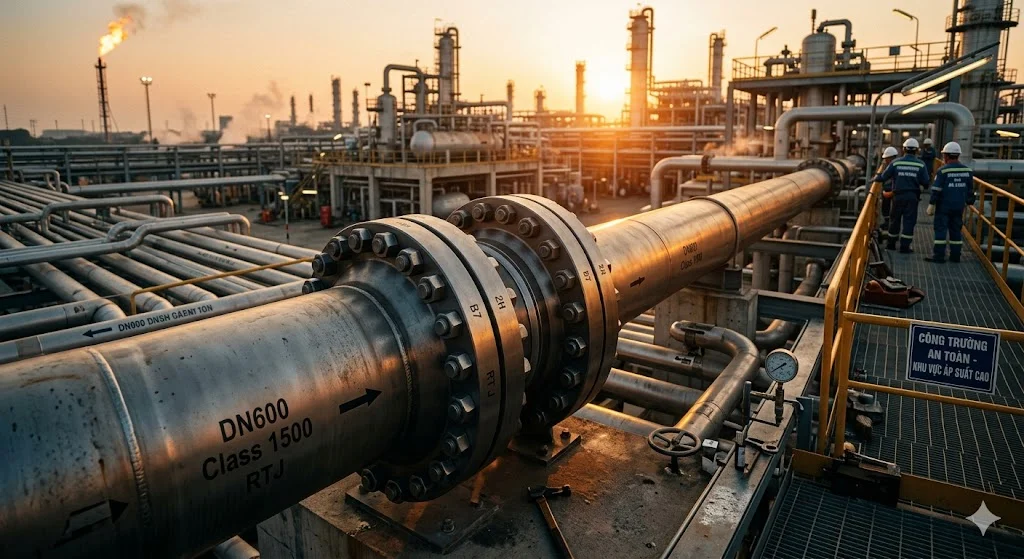

Flange thường được chỉ định trong các môi trường mà rò rỉ đồng nghĩa với nguy cơ cháy nổ hoặc ô nhiễm môi trường:

• Ngành Dầu khí: Hệ thống khai thác, vận chuyển khí và dầu thô áp suất cao.

• Nhà máy Hóa chất: Nơi xử lý các hóa chất độc hại, axit, bazơ mạnh.

• Các giàn khoan (Offshore platform): Nơi rung động cơ học lớn và áp suất làm việc khắc nghiệt.

Tuy nhiên, sai lầm lớn nhất mà tôi từng chứng kiến tại nhiều công trường là tái sử dụng vòng đệm kim loại. Hãy nhớ: Vòng đệm RTJ là vật tư dùng một lần. Khi đã siết chặt, vòng đệm đã biến dạng dẻo, việc tháo ra và lắp lại sẽ không bao giờ đảm bảo độ kín ban đầu.

Ngoài ra, việc bảo vệ rãnh (groove) trên mặt bích là cực kỳ quan trọng. Chỉ cần một vết xước nhỏ do va đập trong quá trình vận chuyển cũng đủ để phá hỏng khả năng làm kín của toàn bộ mối nối. Hãy luôn bảo quản các rãnh này bằng dầu mỡ chống gỉ và nắp bảo vệ.

Checklist lựa chọn và lắp đặt RTJ flange

Để đảm bảo hệ thống vận hành bền bỉ, hãy tuân thủ Checklist chuyên gia dưới đây:

Bước chọn lựa:

•  Xác định đúng Pressure Class (Class 300, 600, 900...).

•  Kiểm tra vật liệu của mặt bích phải tương thích với vật liệu ống.

•  Chọn loại vòng đệm (R, RX, hoặc BX) phù hợp với áp suất thiết kế.

•  Xác định yêu cầu tiêu chuẩn ASME B16.5 hoặc B16.47.

Bước lắp đặt:

•  Vệ sinh: Làm sạch hoàn toàn rãnh (groove) bằng giẻ mềm và dung môi.

   Kiểm tra: Đảm bảo không có vết xước sâu trong rãnh.

•  Định tâm: Đặt vòng đệm chính xác vào tâm rãnh trước khi áp mặt bích còn lại vào.

•  Siết bu lông: Siết đều lực theo hình sao. Tuyệt đối không dùng lại vòng đệm cũ.

•  Test: Luôn thực hiện kiểm tra áp lực (hydrotest) sau khi lắp đặt.

FAQ – Giải đáp thắc mắc chuyên sâu

1. RTJ flange có thể dùng gioăng mềm (gasket) không?

 Không. Cấu trúc của mặt bích RTJ được thiết kế riêng cho vòng đệm kim loại. Việc cố gắng dùng gioăng mềm sẽ không tạo được độ kín và có thể làm hỏng bề mặt rãnh.

2. Tại sao giá của flange RTJ thường cao hơn flange thường?

 Giá thành cao hơn do quy trình gia công rãnh (groove) yêu cầu độ chính xác cực cao, cùng với vật liệu vòng đệm kim loại đắt đỏ và bền bỉ hơn.

3. Có thể tái sử dụng vòng đệm (Ring Gasket) không?

 Tuyệt đối không. Vì vòng đệm làm việc dựa trên nguyên lý biến dạng dẻo, sau khi tháo ra, nó đã bị biến dạng vĩnh viễn và không còn khả năng làm kín.

4. RTJ flange và Raised Face (RF) khác nhau thế nào?

 RTJ có rãnh để đặt vòng kim loại, tạo độ kín nhờ áp lực điểm. RF phẳng hoặc có gờ, tạo độ kín nhờ diện tích tiếp xúc lớn của gioăng mềm.

5. Khi nào cần nâng cấp từ RF lên RTJ?

 Khi áp lực hệ thống vượt quá khả năng chịu đựng của gioăng mềm hoặc khi nhiệt độ vận hành quá cao, gây lão hóa nhanh gioăng cao su/composite.

Kết luận

Flange không đơn thuần là một phụ kiện, nó là "bảo hiểm" cho an toàn hệ thống trong những môi trường khắc nghiệt nhất. Việc lựa chọn và lắp đặt đúng tiêu chuẩn RTJ giúp bạn xóa bỏ nỗi lo rò rỉ, bảo vệ an toàn cho nhà máy và giảm thiểu chi phí bảo trì không cần thiết. Đừng vì tiết kiệm chi phí ban đầu mà đánh đổi bằng sự ổn định của cả một hệ thống lớn.
