Tiêu Chuẩn Mặt Bích JIS 10K: Hiểu Đúng Từ Bản Chất Đến Ứng Dụng Thực Tế

Khi bắt tay vào thiết kế hoặc lắp đặt một hệ thống đường ống công nghiệp, một trong những quyết định quan trọng nhất nhưng lại thường bị xem nhẹ chính là việc lựa chọn mặt bích. Sai lầm trong bước này không chỉ đơn thuần là một lỗi kỹ thuật nhỏ; nó có thể dẫn đến hậu quả nghiêm trọng như rò rỉ lưu chất, sụt giảm áp suất vận hành, hoặc thậm chí là làm hỏng toàn bộ hệ thống đắt tiền.

Thực tế cho thấy, nhiều kỹ sư và nhà thầu, đặc biệt là những người mới, thường xuyên nhầm lẫn giữa các tiêu chuẩn mặt bích phổ biến như JIS, ANSI, hay DIN. Sự nhầm lẫn này bắt nguồn từ việc thiếu thấu hiểu về bản chất của từng quy ước kỹ thuật. Trong số đó, tiêu chuẩn mặt bích JIS 10K nổi lên như một trong những quy chuẩn được áp dụng rộng rãi nhất tại thị trường Việt Nam, đặc biệt là trong các công trình có nguồn gốc hoặc ảnh hưởng từ Nhật Bản và Châu Á.

Nhưng câu hỏi cốt lõi mà chúng ta cần trả lời là: ký hiệu “10K” thực chất có ý nghĩa gì? Liệu có phải nó biểu thị cho một áp lực làm việc chính xác là 10 bar hay không? Sự mập mờ này chính là nguyên nhân của không ít sai sót kỹ thuật.

Bài viết chuyên sâu này được thực hiện nhằm giúp bạn vén bức màn bí ẩn xung quanh tiêu chuẩn mặt bích JIS 10K. Chúng tôi sẽ đi sâu phân tích từ bản chất cốt lõi, các thông số kỹ thuật chi tiết, cho đến các ứng dụng thực tế để bạn có thể tự tin lựa chọn và sử dụng loại phụ kiện này một cách chính xác và an toàn nhất.

Tiêu Chuẩn Mặt Bích JIS 10K Là Gì? Kiến Thức Nền Tảng

Để hiểu rõ, trước hết chúng ta cần phân rã ký hiệu này. JIS là viết tắt của Japanese Industrial Standards (Tiêu chuẩn Công nghiệp Nhật Bản). Đây là bộ tiêu chuẩn quốc gia rất khắt khe, quy định mọi khía cạnh từ kích thước, vật liệu đến phương pháp thử nghiệm cho các sản phẩm công nghiệp tại Nhật.

Còn “10K” chính là cấp áp lực danh định (nominal pressure rating). Trong kỹ thuật, cấp áp lực danh định là một con số quy ước, giúp phân loại các thiết bị dựa trên khả năng chịu đựng áp suất ở một điều kiện nhiệt độ tham chiếu cụ thể.

Do đó, tiêu chuẩn mặt bích JIS 10K là một tập hợp các quy định kỹ thuật do Nhật Bản ban hành, áp dụng cho các mặt bích có cấp áp lực danh định là 10K. Bộ tiêu chuẩn này không chỉ quy định về khả năng chịu áp, mà quan trọng hơn, nó định hình chính xác các thông số cơ học:

• Kích thước hình học: Đường kính ngoài, độ dày.

• Chi tiết kết nối: Số lượng lỗ bu-lông, đường kính lỗ bu-lông, và đường kính tâm lỗ (PCD).

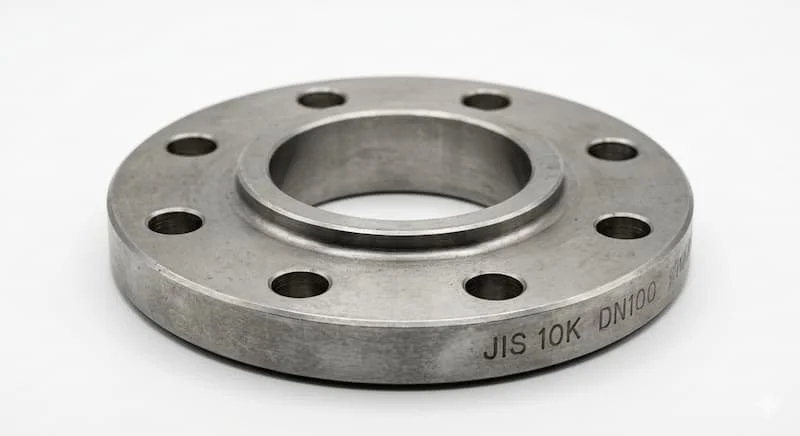

Hiểu một cách đơn giản, khi bạn cầm trên tay một mặt bích được đóng dấu "JIS 10K", bạn đang nắm giữ một thiết bị được chế tạo theo một khuôn mẫu kỹ thuật chính xác, đảm bảo tính đồng bộ và khả năng lắp lẫn với các thiết bị khác cũng tuân thủ tiêu chuẩn này.

Nguyên Lý Và Ý Nghĩa Đằng Sau Ký Hiệu "10K"

Sự nhầm lẫn phổ biến nhất, và cũng nguy hiểm nhất, chính là quy đổi trực tiếp: 10K = 10 bar. Đây là một sự hiểu biết chưa thấu đáo về nguyên lý kỹ thuật.

Trong hệ thống tiêu chuẩn Nhật Bản, chữ “K” được dùng làm đơn vị quy ước cho áp lực. Về mặt lịch sử và tính toán gần đúng, 10K được thiết kế để chịu được áp suất tương đương khoảng 10 kgf/cm². Nếu thực hiện phép quy đổi đơn vị chính xác, ta có:

• 1 kgf/cm² ≈ 0.980665 bar.

• Do đó, 10 kgf/cm² ≈ 9.81 bar.

Có thể thấy, 9.81 bar rất gần với 10 bar, nhưng chúng không hoàn toàn tương đương. Sự khác biệt này, dù nhỏ, có thể trở nên cực kỳ quan trọng trong các hệ thống vận hành ở ngưỡng giới hạn.

Tại sao lại có sự khác biệt và sự quy ước này? Đó là bởi vì khả năng chịu áp lực của một vật liệu không phải là một hằng số cố định. Nó phụ thuộc chặt chẽ vào nhiệt độ làm việc. Cấp áp lực danh định 10K là áp suất làm việc cho phép tối đa ở một nhiệt độ tham chiếu thấp (thường là nhiệt độ môi trường). Khi nhiệt độ của lưu chất tăng lên, độ bền của vật liệu (thép, inox) sẽ giảm đi, và do đó, áp suất làm việc thực tế cho phép cũng sẽ sụt giảm theo.

Insight chuyên gia: Một mặt bích JIS 10K có thể chịu được 10 bar ở 20°C, nhưng có thể chỉ còn chịu được 7-8 bar ở 200°C. Vì vậy, không bao giờ được phép quy đổi cứng nhắc 10K sang bar mà không tính đến yếu tố nhiệt độ của hệ thống. Đây là nguyên tắc sống còn để đảm bảo an toàn.

Phân Tích Chuyên Sâu: Bảng Thông Số Và Phân Loại Mặt Bích JIS 10K

Đây là phần cốt lõi của bài viết, cung cấp dữ liệu kỹ thuật chi tiết để bạn có thể tra cứu và áp dụng trực tiếp vào công việc. Việc nắm vững các thông số này là chìa khóa để đảm bảo sự đồng bộ trong lắp đặt.

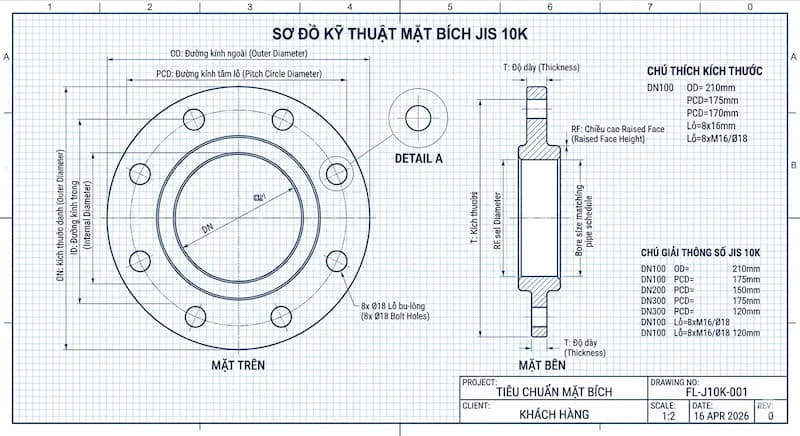

Bảng Thông Số Tiêu Chuẩn Mặt Bích JIS 10K (Tham Khảo)

Dưới đây là bảng tra các thông số kích thước cơ bản cho mặt bích JIS 10K theo các kích thước danh nghĩa (DN) phổ biến.

(Lưu ý: Bảng trên chỉ mang tính chất tham khảo chung. Thông số chính xác có thể thay đổi tùy thuộc vào từng loại mặt bích cụ thể (Slip-on, Blind, etc.) và vật liệu chế tạo. Luôn đối chiếu với catalogue của nhà sản xuất).

Phân Loại Mặt Bích JIS 10K Phổ Biến

Tiêu chuẩn JIS 10K không chỉ quy định kích thước mà còn định hình nhiều biên dạng mặt bích khác nhau để phù hợp với từng phương pháp lắp đặt và yêu cầu của hệ thống. Dưới đây là các loại phổ biến nhất:

1. Mặt bích trượt (Slip-on Flange - SOP):

   • Đặc điểm: Có lỗ trong lớn hơn đường kính ống một chút. Mặt bích được "trượt" vào ống và hàn cả bên trong lẫn bên ngoài.

   • Ưu điểm: Dễ lắp đặt, căn chỉnh, chi phí thấp.

   • Nhược điểm: Khả năng chịu áp lực và rung động kém hơn so với loại hàn cổ.

   • Khi nào dùng: Phổ biến nhất trong các hệ thống nước, khí có áp suất và nhiệt độ trung bình.

2. Mặt bích mù (Blind Flange - BL):

   • Đặc điểm: Là một tấm đĩa tròn không có lỗ ở tâm, dùng để bịt kín đầu ống.

   • Ưu điểm: Tạo điểm kết thúc chắc chắn, dễ dàng tháo rời để mở rộng hệ thống sau này.

   • Khi nào dùng: Dùng để bịt các đầu ống, các ngõ ra của van hoặc thiết bị khi chưa sử dụng.

3. Mặt bích hàn cổ (Weld Neck Flange - WN):

   • Đặc điểm: Có một cái "cổ" dài được hàn đối đầu trực tiếp với ống.

   • Ưu điểm: Chịu áp lực cực tốt, chống rung động và tải trọng chu kỳ cao. Dòng chảy bên trong thông suốt.

   • Nhược điểm: Khó lắp đặt hơn, đòi hỏi kỹ thuật hàn cao, chi phí đắt hơn.

   • Khi nào dùng: Trong các hệ thống chịu áp suất cao, nhiệt độ khắc nghiệt hoặc chứa lưu chất nguy hiểm.

4. Mặt bích ren (Threaded Flange - TH):

   • Đặc điểm: Có ren ở lỗ trong để vặn vào ống có ren tương ứng. Không cần hàn.

   • Ưu điểm: Lắp đặt nhanh chóng, không cần thợ hàn, có thể tháo lắp dễ dàng.

   • Nhược điểm: Khả năng chịu áp kém hơn mặt bích hàn, dễ bị rò rỉ nếu ren không được làm kín tốt.

   • Khi nào dùng: Thường dùng cho ống kích thước nhỏ, áp suất thấp, hoặc ở những nơi không được phép hàn (khu vực dễ cháy nổ).

So Sánh JIS 10K Với ANSI Và DIN: Tại Sao Không Thể Lắp Lẫn?

Đây là phần trả lời cho câu hỏi vì sao việc nhầm lẫn tiêu chuẩn lại gây ra hậu quả nghiêm trọng. Nhiều người thường cố gắng lắp lẫn mặt bích JIS 10K với mặt bích ANSI Class 150 (tiêu chuẩn Mỹ) hoặc DIN PN16 (tiêu chuẩn Đức) vì nghĩ rằng chúng có cấp áp lực "tương đương".

Đây là một sai lầm chết người. Mặc dù khả năng chịu áp lực có thể nằm trong cùng một phân khúc, nhưng kích thước hình học và đặc biệt là thông số bu-lông là hoàn toàn khác nhau.

• JIS 10K vs. ANSI Class 150: Đường kính tâm lỗ (PCD), số lượng bu-lông và đường kính lỗ bu-lông thường không khớp nhau. Ví dụ, một mặt bích DN100 JIS 10K có 8 lỗ bu-lông, trong khi ANSI Class 150 cùng kích thước cũng có 8 lỗ nhưng PCD và đường kính lỗ lại khác. Bạn sẽ không bao giờ có thể xỏ được bu-lông qua cả hai mặt bích để siết chặt.

• JIS 10K vs. DIN PN16: Sự khác biệt tương tự cũng xảy ra. Số lỗ bu-lông có thể giống nhau ở một số kích thước, nhưng PCD lại khác biệt.

Insight: Việc cố tình lắp lẫn không chỉ gây ra rò rỉ ngay lập tức do không siết chặt được miếng đệm (gasket), mà còn tạo ra ứng suất không đều, dẫn đến nứt gãy mặt bích hoặc bu-lông dưới áp lực vận hành. Vì vậy, quy tắc vàng là: luôn sử dụng các thiết bị đồng bộ theo cùng một tiêu chuẩn.

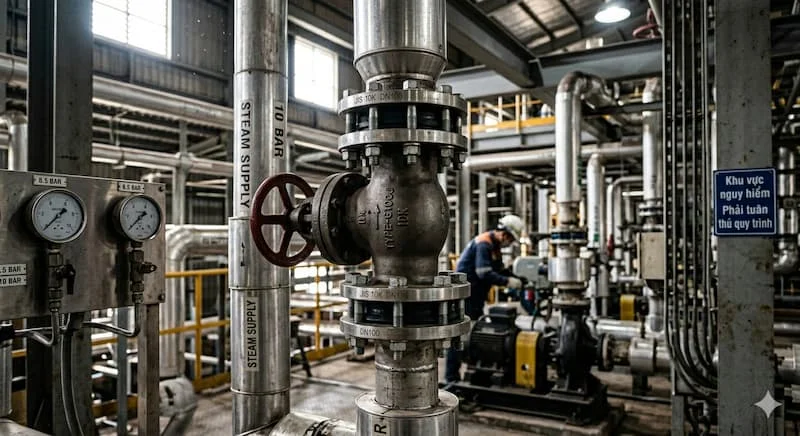

Ứng Dụng Thực Tế Của Mặt Bích JIS 10K

Nhờ tính phổ biến, chi phí hợp lý và khả năng đáp ứng tốt các yêu cầu áp suất trung bình, tiêu chuẩn mặt bích JIS 10K được ứng dụng rộng rãi trong nhiều ngành nghề:

• Hệ thống nước: Bao gồm mạng lưới cấp nước sạch, hệ thống xử lý nước thải, và đường ống dẫn nước trong các tòa nhà cao tầng.

• Hệ thống HVAC: Dùng để kết nối các đường ống dẫn nước nóng, nước lạnh, và ga lạnh trong các hệ thống điều hòa không khí trung tâm.

• Hệ thống PCCC: Kết nối các đường ống cấp nước chữa cháy, các đầu phun, và trạm bơm.

• Nhà máy công nghiệp nhẹ: Như nhà máy chế biến thực phẩm, dệt may, giấy, nơi các đường ống vận hành ở áp suất không quá khắc nghiệt.

Sai Lầm Thường Gặp Và Hậu Quả

Việc thiếu kiến thức chuyên sâu về JIS 10K thường dẫn đến các sai lầm có thể trả giá đắt:

1. Nhầm lẫn giữa JIS 10K và DIN PN10/PN16: Như đã phân tích, dù áp lực danh định có vẻ tương đương, kích thước lỗ bu-lông là khác nhau, dẫn đến không thể lắp đặt được.

2. Chọn sai kích thước bu-lông: Không đối chiếu bảng thông số PCD và đường kính lỗ bu-lông cụ thể của từng DN dẫn đến mua sai bu-lông (quá to hoặc quá nhỏ).

3. Không kiểm tra vật liệu: Lắp đặt mặt bích thép JIS 10K cho đường ống inox trong môi trường ăn mòn sẽ gây ra ăn mòn điện hóa, làm hỏng mặt bích và gây rò rỉ chỉ sau một thời gian ngắn.

Nhấn mạnh hậu quả: Mọi sai lầm trên đều dẫn đến rò rỉ lưu chất. Nếu là nước, nó gây lãng phí và hỏng hóc tài sản. Nếu là hóa chất hoặc khí độc, nó đe dọa trực tiếp đến tính mạng con người và môi trường. Rò rỉ cũng gây sụt giảm áp suất, làm giảm hiệu suất của toàn bộ hệ thống vận hành.

Hướng Dẫn Cách Chọn Mặt Bích JIS 10K Đúng Chuẩn (Checklist)

Để đảm bảo bạn luôn chọn đúng loại mặt bích JIS 10K phù hợp cho dự án, hãy tuân thủ quy trình checklist 5 bước dưới đây:

1. Xác định áp lực hệ thống: Áp suất vận hành tối đa của hệ thống là bao nhiêu? Hãy chắc chắn rằng nó, sau khi đã tính đến yếu tố an toàn, không vượt quá khả năng chịu đựng của mặt bích 10K ở nhiệt độ làm việc.

2. Xác định nhiệt độ làm việc: Nhiệt độ lưu chất là bao nhiêu? Luôn đối chiếu với bảng biểu đồ "Áp suất - Nhiệt độ" của nhà sản xuất để biết áp suất cho phép thực tế.

3. Chọn vật liệu phù hợp: Lưu chất có tính ăn mòn không? Môi trường lắp đặt như thế nào? Chọn thép carbon, inox (304, 316) hay nhựa tùy theo yêu cầu của hệ thống ống chính.

4. Kiểm tra tiêu chuẩn đồng bộ: Tất cả các thiết bị kết nối (van, bơm, ống) đều phải tuân theo tiêu chuẩn JIS 10K để đảm bảo có thể lắp lẫn.

5. Đối chiếu bảng thông số: Cuối cùng, hãy đối chiếu kích thước DN của ống với bảng thông số PCD, số lỗ, và đường kính lỗ bu-lông để mua đúng loại phụ kiện và bu-lông đi kèm.

FAQ: Những Câu Hỏi Thường Gặp Về Tiêu Chuẩn JIS 10K

1. Mặt bích JIS 10K có tương đương hoàn toàn với PN10 hay PN16 không?

Không. Về khả năng chịu áp lực ở nhiệt độ môi trường, 10K gần tương đương với PN10. Tuy nhiên, kích thước hình học, đặc biệt là thông số lỗ bu-lông (PCD), là khác nhau. Bạn không thể lắp lẫn chúng.

2. 10K có phải là 10 bar không?

Gần đúng, nhưng không chính xác tuyệt đối. 10K ≈ 9.81 bar. Và quan trọng hơn, áp suất cho phép thực tế sẽ giảm đi khi nhiệt độ làm việc tăng lên. Không bao giờ được quy đổi cứng nhắc.

3. Tôi có thể dùng mặt bích JIS 10K cho đường ống inox không?

Có, bạn có thể và nên dùng mặt bích JIS 10K được làm từ vật liệu inox (ví dụ: SUS304 hoặc SUS316) cho đường ống inox để đảm bảo tính đồng nhất vật liệu và chống ăn mòn. Không dùng mặt bích thép cho ống inox.

4. Tại sao một số mặt bích JIS 10K lại có độ dày khác nhau dù cùng kích thước DN?

Độ dày có thể thay đổi nhẹ tùy thuộc vào loại mặt bích (ví dụ: mặt bích mù thường dày hơn mặt bích trượt) và tiêu chuẩn cụ thể của từng nhà sản xuất để đảm bảo khả năng chịu lực. Luôn kiểm tra catalogue chi tiết.

Kết luận

Tiêu chuẩn mặt bích JIS 10K là một quy chuẩn kỹ thuật phổ biến và đáng tin cậy, nhưng nó cũng là nguồn gốc của nhiều sai lầm nếu không được thấu hiểu một cách chuyên sâu. Việc nhầm lẫn giữa một quy ước danh định (10K) với một giá trị áp suất cố định (10 bar), hoặc cố gắng lắp lẫn các tiêu chuẩn khác nhau, là những lỗi kỹ thuật có thể gây ra hậu quả khôn lường.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn rõ ràng, logic và sâu sắc nhất về bản chất của tiêu chuẩn JIS 10K. Việc hiểu đúng thông số, phân loại, và cách chọn lựa không chỉ là yêu cầu kỹ thuật, mà còn là cam kết về an toàn và hiệu quả cho mọi công trình tiêu chuẩn mặt bích jis 10k.
