Mặt Bích Composite: Giải Pháp Chống Ăn Mòn Đột Phá Cho Hệ Thống Đường Ống Công Nghiệp

Bạn đã bao giờ đối mặt với tình trạng hệ thống đường ống vừa đi vào hoạt động vài năm đã xuất hiện dấu hiệu rỉ sét, rò rỉ tại các vị trí kết nối? Trong môi trường công nghiệp khắc nghiệt, mặt bích kim loại thường là "điểm yếu" đầu tiên xuống cấp nhanh chóng dưới tác động của hóa chất và oxy hóa. Chi phí bảo trì, thay mới và tổn thất do dừng máy có thể lên đến hàng tỷ đồng.

Vậy có giải pháp nào bền bỉ hơn, trọng lượng nhẹ hơn nhưng vẫn đảm bảo khả năng chịu lực? Mặt bích composite đang nổi lên như một lựa chọn thay thế hoàn hảo, giải quyết triệt để bài toán ăn mòn mà các vật liệu truyền thống đang gặp phải.

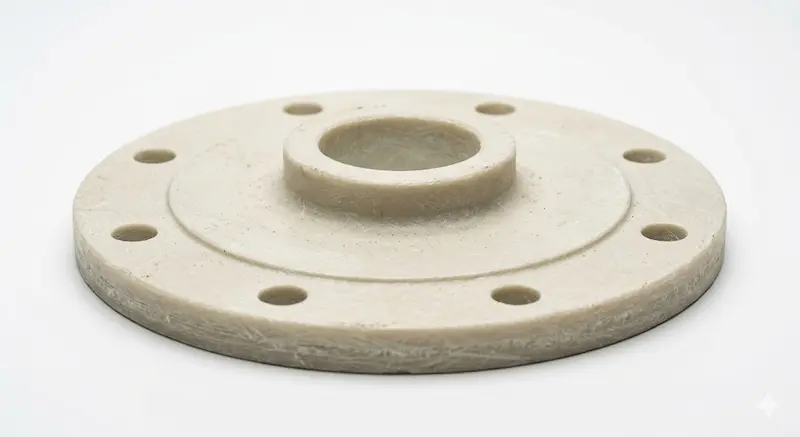

Mặt bích composite là gì? Định nghĩa chuẩn chuyên gia

Mặt bích composite (hay còn gọi là mặt bích nhựa gia cường) là phụ kiện đường ống được chế tạo từ vật liệu composite, thường là nhựa gia cường sợi thủy tinh (FRP - Fiber Reinforced Plastic). Chức năng chính của nó là kết nối các đoạn ống, van, máy bơm hoặc các thiết bị khác trong hệ thống dẫn chất lỏng hoặc khí bằng phương pháp bắt bulong.

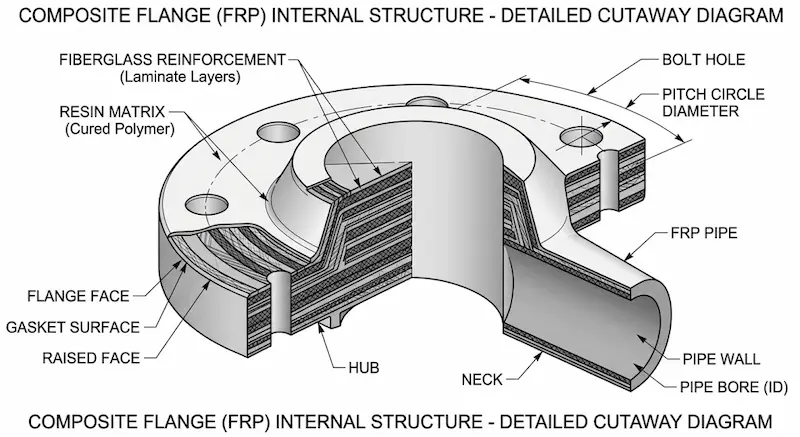

Về mặt cấu tạo, một sản phẩm mặt bích composite chất lượng cao bao gồm hai thành phần cốt lõi:

1. Nhựa nền (Resin): Thường sử dụng nhựa Polyester, Vinyl Ester hoặc Epoxy. Lớp nhựa này đóng vai trò bảo vệ, quyết định khả năng kháng hóa chất và chịu nhiệt của mặt bích.

2. Sợi gia cường (Reinforcement): Chủ yếu là sợi thủy tinh (fiberglass) được đan hoặc cắt ngắn, giúp tạo ra khung xương chịu lực, đảm bảo độ bền cơ học và chống nứt vỡ dưới áp suất.

Đặc điểm nổi bật khiến loại mặt bích này khác biệt hoàn toàn với thép chính là khả năng kháng ăn mòn tuyệt đối, trọng lượng siêu nhẹ và tính năng cách điện tốt, giúp nó vận hành ổn định trong các môi trường mà kim loại "chào thua".

Nguyên lý hoạt động và bản chất vật liệu composite

Cơ chế vận hành của mặt bích  dựa trên nguyên lý kết nối cơ khí kín. Giống như mặt bích thép, hai mặt bích sẽ được ép chặt vào nhau thông qua hệ thống bulong. Một lớp gioăng (gasket) phù hợp được đặt ở giữa để bù đắp các sai số bề mặt và ngăn chặn sự rò rỉ chất lưu.

Tuy nhiên, điểm mấu chốt nằm ở bản chất vật liệu. Trong khi thép là một cấu trúc đồng nhất dễ bị oxy hóa bề mặt, composite là vật liệu đa lớp. Sự kết hợp giữa độ cứng của sợi (fiber) và khả năng chống hóa chất của nhựa (resin) tạo nên một rào cản ngăn chặn sự xâm nhập của các ion ăn mòn.

Vì sao composite chống ăn mòn tốt hơn thép? Trong môi trường axit hoặc nước biển, thép bị ăn mòn theo cơ chế điện hóa (mất electron và hình thành rỉ sét). Ngược lại, nhựa Vinyl Ester hay Epoxy trong mặt bích là vật liệu trơ về mặt hóa học. Nó không phản ứng với hầu hết các loại axit, kiềm hay muối, giúp hệ thống duy trì độ toàn vẹn cấu trúc lên đến hàng chục năm mà không cần sơn phủ hay bảo trì bề mặt định kỳ.

Phân loại mặt bích phổ biến trên thị trường

Để lựa chọn đúng loại mặt bích cho dự án, kỹ sư cần phân loại dựa trên ba tiêu chí chính: cấu tạo, tiêu chuẩn kỹ thuật và bản chất vật liệu nhựa.

Theo cấu tạo kỹ thuật

• Mặt bích rời (Stub End & Backing Ring): Gồm một ống ngắn có vành (stub end) và một vòng đệm rời (backing ring) bằng thép hoặc composite. Loại này cho phép xoay tự do để căn chỉnh lỗ bulong dễ dàng hơn.

• Mặt bích liền ống (Fixed Flange): Được đúc hoặc quấn trực tiếp vào đầu ống, tạo thành một khối thống nhất, mang lại độ kín khít và chịu lực tốt nhất.

Theo tiêu chuẩn quốc tế

Mặt bích được sản xuất để tương thích với các hệ thống đường ống toàn cầu:

• ANSI/ASME (Mỹ): Phổ biến nhất là chuẩn B16.5 Class 150.

• DIN (Đức/Châu Âu): Các chuẩn PN10, PN16.

• JIS (Nhật Bản): Thường gặp là chuẩn 5K, 10K.

Theo vật liệu nhựa

• FRP/GRP: Nhựa Polyester gia cường sợi thủy tinh, dùng cho nước sạch hoặc hóa chất nhẹ.

• Vinyl Ester Composite: Khả năng kháng hóa chất cực cao, chịu nhiệt tốt hơn, chuyên dụng cho môi trường axit đậm đặc.

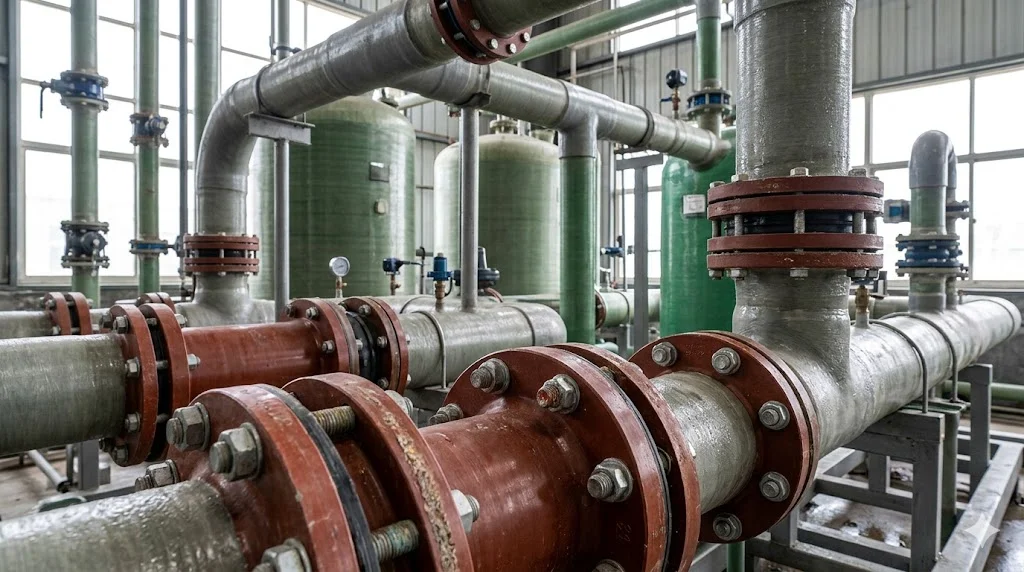

Thông số kỹ thuật cần quan tâm khi thiết kế

Việc nắm rõ thông số kỹ thuật là yếu tố sống còn để đảm bảo an toàn hệ thống. Một sai sót nhỏ về áp suất có thể dẫn đến nứt vỡ mặt bích khi vận hành.

Lưu ý về Bulong: Khi sử dụng mặt bích, nên ưu tiên dùng bulong inox 304 hoặc 316 để tránh tình trạng "vật liệu chính chưa hỏng mà bulong đã rỉ".

So sánh mặt bích vs Thép vs Inox

Để hiểu rõ tại sao nên đầu tư vào composite, hãy nhìn vào bảng so sánh dưới đây:

Phân tích chuyên sâu: * Khi nào composite vượt trội? Trong các nhà máy xử lý nước thải, nhà máy sản xuất hóa chất, hay hệ thống dẫn nước biển làm mát. Tại đây, thép carbon sẽ hỏng trong vài tháng, còn inox có chi phí quá đắt đỏ và vẫn có nguy cơ bị ăn mòn cục bộ.

• Khi nào không nên dùng? Nếu hệ thống của bạn hoạt động ở áp suất cực cao (trên 25 bar) hoặc nhiệt độ quá nóng (trên 200°C), mặt bích thép vẫn là lựa chọn bắt buộc.

Tại sao mặt bích là bài toán kinh tế thông minh?

Nhiều doanh nghiệp thường chỉ nhìn vào giá mua ban đầu (CapEx) mà quên mất chi phí vận hành (OpEx). Mặt bích có thể có giá cao hơn thép một chút, nhưng lợi ích dài hạn là không thể phủ nhận:

1. Loại bỏ chi phí bảo trì: Bạn không cần phải sơn lại định kỳ hay dùng các biện pháp chống ăn mòn điện hóa phức tạp.

2. Giảm tải trọng hệ thống: Với trọng lượng chỉ bằng 1/4 so với thép, việc lắp đặt trở nên dễ dàng, không cần thiết bị nâng hạ hạng nặng, giảm chi phí nhân công.

3. Độ bền vượt thời gian: Trong môi trường hóa chất, tuổi thọ của composite thường gấp 3-5 lần so với vật liệu kim loại thông thường.

4. Cách điện và cách nhiệt: Ngăn chặn dòng điện rò rỉ gây ăn mòn điện hóa cho toàn bộ hệ thống ống.

Insight chuyển đổi: Hãy coi mặt bích là một khoản đầu tư "lắp một lần, dùng cả đời". Nó giúp loại bỏ hoàn toàn rủi ro dừng máy đột ngột do sự cố rò rỉ tại khớp nối.

Ứng dụng thực tế của mặt bích trong công nghiệp

Nhờ những đặc tính lý hóa ưu việt, dòng sản phẩm này hiện diện trong hầu hết các ngành công nghiệp nặng:

• Xử lý nước thải: Kết nối các bồn chứa hóa chất, hệ thống ống dẫn nước thải có tính axit/kiềm cao.

• Ngành hóa chất: Vận chuyển axit sulfuric, axit clohydric trong các nhà máy sản xuất phân bón, hóa mỹ phẩm.

• Dầu khí và Năng lượng: Hệ thống nước làm mát (cooling water) bằng nước biển tại các nhà máy điện hoặc giàn khoan.

• Nhà máy thực phẩm & giải khát: Đảm bảo vệ sinh, không gây nhiễm độc kim loại vào dòng sản phẩm.

• Hệ thống HVAC: Sử dụng trong các tòa nhà gần biển để chống lại hơi muối.

Khi nào bạn nên chọn mặt bích? Hãy ưu tiên chọn khi môi trường làm việc có nồng độ axit, kiềm cao hoặc tiếp xúc trực tiếp với nước biển, đồng thời hệ thống yêu cầu áp suất ở mức vừa phải và ưu tiên tính kinh tế về lâu dài.

Những sai lầm thường gặp và hậu quả khi chọn lựa

Dù là vật liệu ưu việt, nhưng việc thiếu kiến thức khi mua và lắp đặt mặt bích có thể dẫn đến những thất bại nghiêm trọng:

1. Chọn sai tiêu chuẩn kết nối: Ví dụ, bạn mua mặt bích chuẩn DIN nhưng van lại chuẩn ANSI, dẫn đến lỗ bulong không khớp.

2. Không kiểm tra kỹ áp suất và nhiệt độ: Ép mặt bích hoạt động vượt ngưỡng nhiệt độ cho phép sẽ làm nhựa bị mềm hóa, dẫn đến biến dạng và nứt vỡ.

3. Lắp sai bulong và siết quá lực: Không giống như thép, composite có độ đàn hồi khác biệt. Việc siết bulong quá chặt hoặc không đều tay sẽ gây nứt ngay tại các lỗ bulong.

4. Dùng sai loại nhựa (Resin): Sử dụng nhựa Polyester cho môi trường axit đậm đặc sẽ làm mặt bích bị mủn nhanh chóng.

Hậu quả: Những sai lầm này không chỉ gây rò rỉ hóa chất độc hại ra môi trường mà còn tiềm ẩn nguy cơ cháy nổ hoặc tai nạn lao động nghiêm trọng.

Checklist: Cách chọn mặt bích composite đúng chuẩn

Trước khi đặt hàng, hãy đảm bảo bạn đã tích đủ các đầu mục sau:

•  Xác định thông số hình học: Đường kính trong (ID), đường kính ngoài (OD), số lỗ bulong và tiêu chuẩn (ANSI, JIS, DIN).

•  Xác định áp suất vận hành (PN): Cần trừ hao khoảng 20% so với áp suất tối đa để đảm bảo an toàn.

•  Kiểm tra môi trường hóa chất: Loại hóa chất là gì? Nồng độ bao nhiêu %?

•  Nhiệt độ tối đa: Cả nhiệt độ làm việc bình thường và nhiệt độ đột biến.

•  Lựa chọn loại gioăng (Gasket): Nên chọn gioăng mềm như EPDM hoặc PTFE để tăng độ kín.

Hướng dẫn lắp đặt mặt bích an toàn

Quy trình lắp đặt quyết định 50% độ bền của mối nối. Hãy tuân thủ các bước sau:

1. Làm sạch bề mặt: Đảm bảo mặt bích và gioăng không dính cát, bụi hay dầu mỡ.

2. Đặt gioăng đúng vị trí: Gioăng phải nằm chính tâm để lực ép phân bổ đều.

3. Siết bulong theo hình sao: Không siết chặt từng con một theo vòng tròn. Hãy siết đối xứng (theo hình ngôi sao) để mặt bích được ép xuống đều đặn.

4. Kiểm soát lực siết (Torque): Sử dụng cờ lê lực. Lực siết đối với mặt bích thường thấp hơn so với mặt bích thép.

5. Kiểm tra rò rỉ: Sau khi lắp đặt, tiến hành thử áp bằng nước trước khi đưa hóa chất vào hệ thống.

FAQ – Những câu hỏi thường gặp về mặt bích composite

1. Mặt bích có chịu được áp lực cao không?

Có, nhưng có giới hạn. Thông thường, chúng được thiết kế cho các hệ thống áp suất trung bình (dưới 16 bar). Với các yêu cầu áp suất cực cao, cần phải có thiết kế đặc biệt hoặc sử dụng vòng đệm thép gia cường.

2. Có thể thay thế hoàn toàn mặt bích inox bằng composite không?

Trong các môi trường ăn mòn mạnh, composite là lựa chọn thay thế tuyệt vời. Tuy nhiên, nếu hệ thống yêu cầu độ bền cơ học cực cao hoặc chịu nhiệt độ trên 150°C, inox vẫn giữ vai trò quan trọng.

3. Tuổi thọ của mặt bích là bao lâu?

Nếu được lựa chọn đúng loại nhựa và lắp đặt đúng kỹ thuật, tuổi thọ có thể kéo dài từ 15 đến 25 năm, vượt xa các loại vật liệu truyền thống trong môi trường khắc nghiệt.

4. Giá mặt bích composite có đắt không?

Chi phí đầu tư ban đầu cao hơn thép carbon nhưng thấp hơn đáng kể so với inox 316 hay các hợp kim đặc biệt. Khi tính đến tổng chi phí vòng đời (bao gồm bảo trì và thay thế), composite là giải pháp rẻ nhất.

Kết luận

Mặt bích không chỉ là một phụ kiện kết nối, mà là một "lá chắn" bảo vệ hệ thống đường ống trước sự tàn phá của thời gian và hóa chất. Với ưu điểm chống ăn mòn tuyệt đối, trọng lượng nhẹ và chi phí vận hành thấp, đây chính là chìa khóa để tối ưu hóa hiệu suất và giảm thiểu rủi ro cho các nhà máy công nghiệp hiện đại Mặt bích composite.
