Flange Piping: Giải Pháp Kết Nối Đường Ống Chuyên Nghiệp và Bền Vững

Một hệ thống đường ống vận hành ổn định trong nhà máy hóa chất hay hệ thống cấp thoát nước tòa nhà không chỉ phụ thuộc vào chất lượng ống, mà còn nằm ở sự chính xác của các điểm kết nối. Nhiều dự án lớn đã phải dừng hoạt động, thậm chí gây ra những sự cố rò rỉ nguy hiểm chỉ vì chọn sai loại mặt bích hoặc lắp đặt không đúng quy chuẩn.

Việc kết nối đường ống không đơn thuần là “gắn vào cho kín”, mà là một nghệ thuật kỹ thuật đòi hỏi sự tính toán về áp suất, nhiệt độ và môi trường vận hành. Flange – hệ thống kết nối bằng mặt bích – đóng vai trò là "chốt chặn" an toàn cho mọi luồng lưu chất.

Bài viết này sẽ giúp bạn hiểu sâu sắc về bản chất của flange, các loại mặt bích phổ biến và quy trình lựa chọn, lắp đặt chuẩn xác để tối ưu hóa sự an toàn và chi phí bảo trì cho hệ thống của bạn.

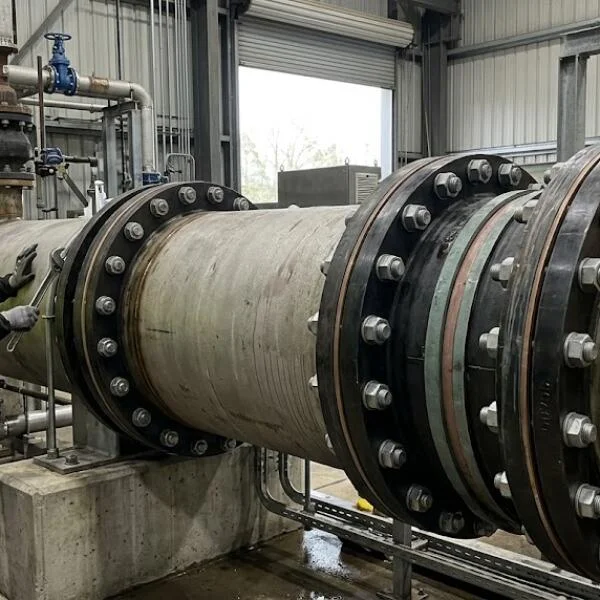

Flange là gì?

Flange là phương pháp kết nối các đoạn ống, van, máy bơm và các thiết bị khác trong hệ thống đường ống thông qua mặt bích (flange). Đây không phải là một chi tiết đơn lẻ, mà là một tổ hợp lắp ráp bao gồm: Mặt bích (Flange), Gioăng (Gasket), Bu lông (Bolt) và Đai ốc (Nut).

Vai trò chính của hệ thống này là tạo ra sự liên kết vững chắc giữa hai đầu ống, đồng thời cho phép tháo lắp, bảo trì hoặc thay thế thiết bị một cách dễ dàng mà không cần phải cắt bỏ hay hàn lại đường ống. Trong công nghiệp, đây là lựa chọn thay thế hoàn hảo cho phương pháp hàn cố định khi hệ thống cần được kiểm tra định kỳ.

Nguyên lý hoạt động của flange

Cơ chế vận hành của flange dựa trên nguyên lý nén lực. Khi chúng ta siết bu lông theo một lực nhất định, mặt bích sẽ ép chặt vào gioăng (gasket) nằm ở giữa. Gioăng sẽ biến dạng và điền đầy vào các khe hở siêu nhỏ trên bề mặt bích, tạo ra một lớp đệm kín khít ngăn chặn lưu chất rò rỉ ra ngoài.

Sự thành công của kết nối này phụ thuộc vào ba yếu tố cốt lõi:

• Lực siết bu lông: Phải đồng đều để đảm bảo áp lực phân bổ đều trên toàn bộ bề mặt tiếp xúc.

• Loại gasket: Phải phù hợp với tính chất hóa học và nhiệt độ của lưu chất.

• Độ phẳng bề mặt: Bề mặt flange phải sạch, không trầy xước hoặc gỉ sét để gasket có thể làm kín tối đa.

Các loại flange phổ biến

Trong kỹ thuật công nghiệp, việc chọn đúng loại mặt bích là yếu tố quyết định đến tuổi thọ của cả hệ thống. Mỗi loại đều có đặc tính riêng phù hợp với từng môi trường vận hành.

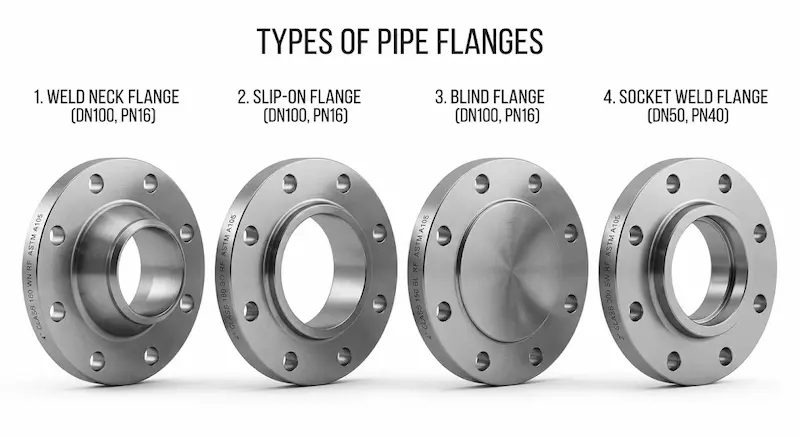

Các loại mặt bích thông dụng

• Weld Neck Flange (WN): Có cổ dài, giúp chuyển hướng ứng suất từ ống vào bích. Đây là lựa chọn số 1 cho các hệ thống áp lực cao và nhiệt độ khắc nghiệt.

• Slip-On Flange (SO): Được trượt vào ống và hàn cả mặt trong và mặt ngoài. Loại này dễ lắp đặt, chi phí thấp, phù hợp với áp lực trung bình.

• Blind Flange (BL): Mặt bích mù, dùng để chặn đầu cuối của đường ống hoặc bịt lỗ chờ.

• Socket Weld Flange (SW): Thường dùng cho đường ống nhỏ, có cấu tạo hỗ trợ định vị ống chính xác trước khi hàn.

• Threaded Flange: Mặt bích nối ren, không cần hàn, phù hợp cho các khu vực chống cháy nổ hoặc nơi không thể sử dụng kỹ thuật hàn.

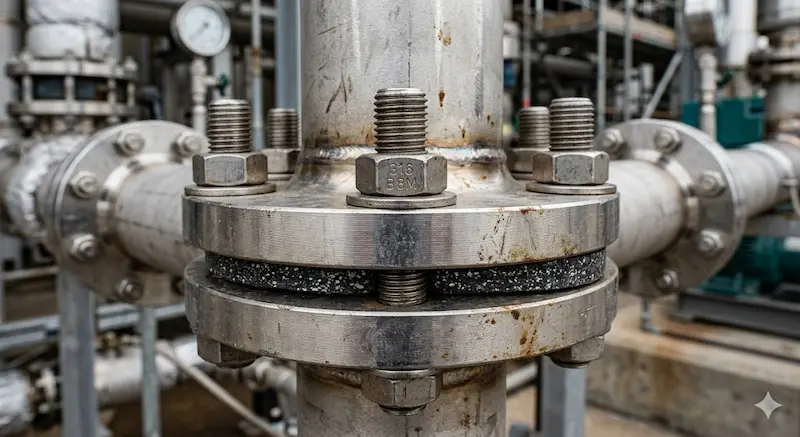

Thông số kỹ thuật quan trọng

Khi lựa chọn flange, bạn cần nắm rõ các thông số kỹ thuật để đảm bảo tính đồng bộ:

• Pressure Class (Class 150, 300, 600…): Đây là thông số về khả năng chịu áp lực. Class càng cao, mặt bích càng dày và chịu được áp suất càng lớn. Một sai lầm phổ biến là dùng Class 150 cho hệ thống đòi hỏi Class 300, dẫn đến rò rỉ ngay lập tức khi vận hành.

• Kích thước (DN, NPS): Đường kính danh nghĩa phải khớp hoàn toàn với đường kính ống.

• Tiêu chuẩn (ANSI/ASME, DIN, JIS): Các hệ tiêu chuẩn này quy định kích thước hình học, khoảng cách lỗ bu lông. Việc sử dụng sai tiêu chuẩn sẽ khiến mặt bích không thể khớp nối với nhau.

• Vật liệu: Carbon steel cho hệ thống nước thông thường; Stainless steel (inox) cho môi trường thực phẩm, hóa chất hoặc hơi nóng.

So sánh flange với các phương pháp nối khác

Để thấy rõ tại sao mặt bích được ưa chuộng, hãy so sánh với các phương pháp khác:

Khi nào nên dùng flange? Khi hệ thống cần bảo trì định kỳ, cần thay thế thiết bị (van, đồng hồ đo) hoặc khi không thể thực hiện hàn tại chỗ. Ngược lại, nếu hệ thống yêu cầu độ kín tuyệt đối cho đường ống dẫn khí gas nguy hiểm hoặc dầu áp suất cực cao, hàn trực tiếp thường được ưu tiên.

Ứng dụng thực tế và những sai lầm thường gặp

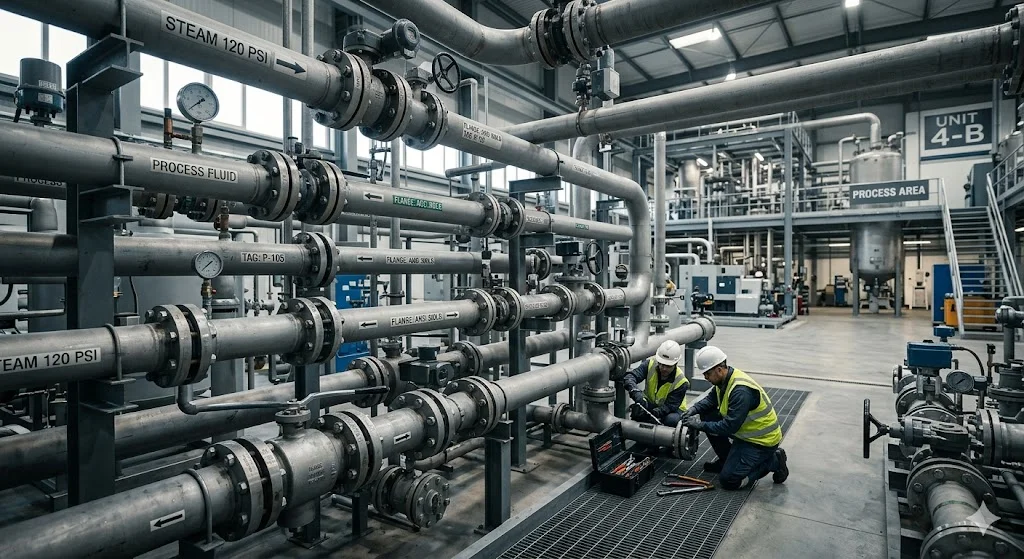

Flange là "xương sống" của nhiều ngành công nghiệp mũi nhọn. Chúng hiện diện từ các đường ống dẫn dầu khí khổng lồ, hệ thống xử lý nước thải công cộng, các đường ống dẫn hóa chất trong nhà máy, cho đến các hệ thống HVAC (điều hòa không khí) trong tòa nhà cao tầng. Trong ngành thực phẩm và dược phẩm, mặt bích inox 316 được dùng để đảm bảo vệ sinh tuyệt đối.

Sai lầm nghiêm trọng khi dùng flange

Dù là phương pháp phổ biến, nhưng nếu vận hành sai cách, hệ thống sẽ gặp rắc rối lớn:

1. Chọn sai Class áp lực: Dẫn đến nứt vỡ mặt bích khi hệ thống đạt áp suất cực đại.

2. Không siết bu lông đúng lực: Siết không đều hoặc dùng lực quá tay làm vênh mặt bích, gây rò rỉ tại vị trí chịu lực ít nhất.

3. Dùng sai loại gasket: Gasket cao su dùng cho nước không thể chịu được dung môi hóa chất, sẽ bị mủn và rò rỉ chỉ sau thời gian ngắn.

4. Lắp lệch tâm: Khi hai đường ống không thẳng hàng, việc cố ép mặt bích vào nhau tạo ra ứng suất dư, lâu ngày sẽ làm hỏng kết nối.

Hệ quả: Những lỗi này không chỉ gây thất thoát lưu chất, giảm tuổi thọ hệ thống mà còn tiềm ẩn nguy cơ cháy nổ, tai nạn lao động nghiêm trọng.

Hướng dẫn cách chọn và lắp đặt flange chuẩn kỹ thuật

Việc đầu tư thời gian vào bước chọn và lắp đặt sẽ giúp bạn tiết kiệm chi phí vận hành khổng lồ trong tương lai.

Checklist chọn flange đúng chuẩn

• Xác định môi trường: Lưu chất là gì? Nhiệt độ bao nhiêu? (Chọn vật liệu inox nếu là hóa chất, thép carbon nếu là nước).

• Tính toán áp suất: Dựa vào áp suất làm việc tối đa để chọn Class phù hợp (150# hay 300#).

• Đồng bộ tiêu chuẩn: Đảm bảo tất cả các phụ kiện (mặt bích, ống, van) đều tuân theo một hệ tiêu chuẩn (ví dụ: cùng là ASME B16.5).

• Kiểm tra chứng chỉ: Luôn yêu cầu CO/CQ từ nhà cung cấp để xác nhận chất lượng vật liệu.

Lưu ý khi lắp đặt

• Siết bu lông theo hình sao (Cross pattern): Đây là kỹ thuật bắt buộc để lực ép phân bổ đều. Tuyệt đối không siết theo vòng tròn lần lượt.

• Kiểm tra Gasket: Bề mặt gasket phải sạch, không có vết rách.

• Kiểm tra độ thẳng hàng: Sử dụng thước đo để đảm bảo hai mặt bích song song trước khi xiết.

• Bảo trì định kỳ: Kiểm tra rò rỉ và lực siết bu lông sau 1-3 tháng vận hành đầu tiên.

FAQ: Câu hỏi thường gặp về flange piping

1. Flange có ưu điểm gì so với hàn?

Ưu điểm lớn nhất là khả năng tháo lắp linh hoạt. Bạn có thể dễ dàng thay thế các thiết bị như van, đồng hồ đo áp suất mà không cần phá hủy đường ống, giúp giảm đáng kể thời gian dừng máy (downtime).

2. Class 150 và 300 khác nhau thế nào?

Sự khác biệt nằm ở khả năng chịu áp lực và nhiệt độ. Class 300 có độ dày lớn hơn, số lượng lỗ bu lông nhiều hơn hoặc đường kính bu lông lớn hơn Class 150 để chịu được áp suất vận hành cao hơn.

3. Khi nào nên dùng Weld Neck Flange (mặt bích hàn cổ)?

Nên dùng cho các hệ thống đường ống quan trọng, có áp lực cao, nhiệt độ khắc nghiệt hoặc hệ thống rung lắc nhiều, vì thiết kế cổ hàn giúp phân tán ứng suất tốt hơn các loại mặt bích khác.

4. Có thể dùng mặt bích cho mọi hệ thống không?

Không. Một số hệ thống yêu cầu độ kín tuyệt đối hoặc phải đi ngầm trong điều kiện không thể bảo trì thì phương pháp hàn kín hoàn toàn vẫn là lựa chọn tối ưu hơn mặt bích.

5. Gasket có vai trò gì trong flange piping?

Gasket là lớp đệm kín, giúp bù đắp các bất thường nhỏ trên bề mặt bích, tạo ra một kết nối kín khít tuyệt đối, chống rò rỉ lưu chất ra môi trường bên ngoài.

Kết luận

Flange là giải pháp kết nối đường ống không thể thay thế trong các hệ thống công nghiệp hiện đại. Việc thấu hiểu các loại mặt bích, nắm vững tiêu chuẩn kỹ thuật và tuân thủ quy trình lắp đặt chuẩn xác chính là chìa khóa để bảo vệ hệ thống của bạn khỏi các sự cố rò rỉ, đồng thời nâng cao hiệu suất vận hành dài hạn Flange piping.
