Ống thép đúc phi 60: Giải pháp chịu áp lực hàng đầu cho hệ thống công nghiệp

Trong việc thiết kế và lắp đặt các hệ thống dẫn hơi nóng, dầu thủy lực hay khí nén áp suất cao, việc lựa chọn vật liệu đường ống đóng vai trò quyết định đến sự an toàn của toàn bộ công trình. Tuy nhiên, một tình huống thường gặp là sự phân vân giữa việc sử dụng ống đúc hay ống hàn, hoặc mơ hồ về các khái niệm kích thước như "phi 60".

Sai lầm trong việc đánh giá khả năng chịu tải của vật liệu có thể dẫn đến những hậu quả khốc liệt: nứt vỡ ống dưới áp lực lớn, rò rỉ lưu chất gây cháy nổ và tiêu tốn hàng trăm triệu đồng chi phí khắc phục sự cố. Ống thép phi 60 chính là câu trả lời cho các bài toán áp lực khó giải, nhưng để phát huy tối đa hiệu quả, bạn cần hiểu đúng về thông số và tiêu chuẩn kỹ thuật của nó.

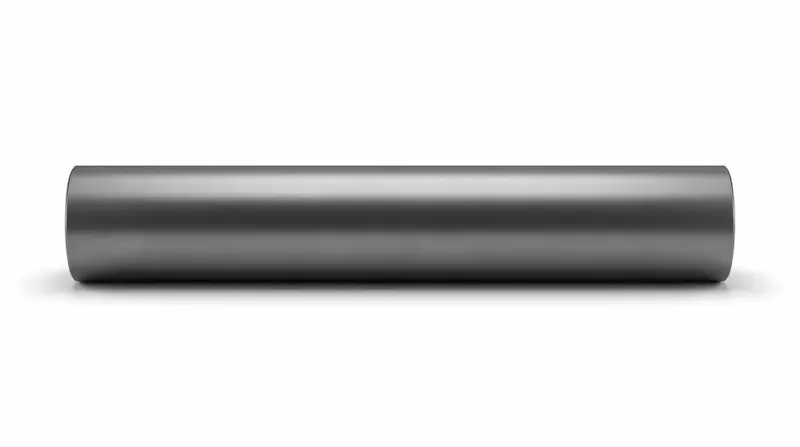

Ống thép phi 60 là gì?

Ống thép phi 60 là loại ống thép carbon được sản xuất bằng phương pháp ép đùn và kéo phôi thép nóng, tạo ra một ống liền mạch duy nhất mà không có bất kỳ mối hàn dọc thân hay mối nối nào. Chính đặc điểm "liền khối" này giúp ống đúc có cấu trúc tinh thể đồng nhất, loại bỏ hoàn toàn các điểm yếu tiềm ẩn thường thấy tại vị trí mối hàn của ống thép thông thường.

Về mặt kích thước, "phi 60" là cách gọi phổ thông tại Việt Nam để chỉ đường kính ngoài của ống. Theo các tiêu chuẩn quốc tế, loại ống này có đường kính ngoài thực tế là 60.3mm. Trong hệ đo lường kỹ thuật, nó tương đương với kích thước DN50 (Đường kính danh nghĩa) hoặc 2 inch theo hệ NPS.

Nhấn mạnh: Khác với ống thép hàn vốn được tạo ra từ việc cuộn tấm thép rồi hàn lại, ống thép phi 60 có khả năng chịu lực tác động và áp suất bên trong cực lớn nhờ vào quy trình đúc nóng hiện đại.

Nguyên lý và bản chất của ống thép đúc

Bản chất ưu việt của ống thép phi 60 nằm ở quy trình sản xuất khép kín và phức tạp. Phôi thép tròn đặc được nung nóng đến nhiệt độ tới hạn, sau đó được đẩy xuyên tâm để tạo lỗ rỗng (quy trình đùn nóng). Tiếp theo, ống được kéo giãn và cán mỏng để đạt được độ dày và đường kính mục tiêu.

Vì không có sự can thiệp của nhiệt độ hàn cục bộ tại một điểm dọc thân, ống thép đúc sở hữu sự ổn định về mặt cơ lý tính trên toàn bộ bề mặt. Điều này giúp ống:

• Kết cấu đồng nhất: Không có sự phân tách giữa kim loại cơ bản và kim loại bù của mối hàn.

• Độ bền cao: Chịu được sự giãn nở nhiệt và rung động mạnh trong môi trường máy móc hoạt động công suất lớn.

Insight chuyên gia: Nếu hệ thống của bạn vận hành trong môi trường khắc nghiệt như lò hơi (steam) hay dẫn hóa chất, ống thép đúc không chỉ là lựa chọn mà là sự bắt buộc để đảm bảo tính mạng con người và tài sản.

Các loại ống thép phi 60 phổ biến và tiêu chuẩn đi kèm

Tùy theo nhu cầu sử dụng, ống thép phi 60 được phân loại rất chi tiết dựa trên mác thép và độ dày thành ống:

Phân theo tiêu chuẩn (Mác thép)

• ASTM A106: Đây là tiêu chuẩn chuyên biệt cho ống thép đúc carbon chịu nhiệt độ cao. Thường dùng trong các nhà máy nhiệt điện, lò hơi và hệ thống lọc dầu.

• ASTM A53: Loại ống thép đúc đa năng hơn, phù hợp cho cả việc dẫn hơi, nước và khí nén trong các ứng dụng cơ khí tổng hợp.

Phân theo độ dày (Schedule - SCH)

Độ dày là yếu tố then chốt xác định khả năng chịu áp lực của ống. Các độ dày phổ biến cho phi 60 bao gồm:

• SCH 40: Độ dày tiêu chuẩn, phổ biến nhất cho các hệ thống khí nén và nước áp lực trung bình.

• SCH 80: Độ dày lớn hơn, dành cho các hệ thống yêu cầu áp suất làm việc cực cao hoặc môi trường có tính ăn mòn hóa học mạnh.

Thông số kỹ thuật chi tiết ống thép phi 60

Để giúp kỹ sư và nhà thầu tra cứu nhanh, dưới đây là bảng thông số chi tiết cho loại ống phi 60 (DN50/2"):

Nhấn mạnh: Khi độ dày (SCH) tăng lên, đường kính ngoài vẫn giữ nguyên (60.3mm) nhưng đường kính trong sẽ thu hẹp lại. Bạn cần lưu ý điều này khi tính toán lưu lượng dòng chảy của hệ thống.

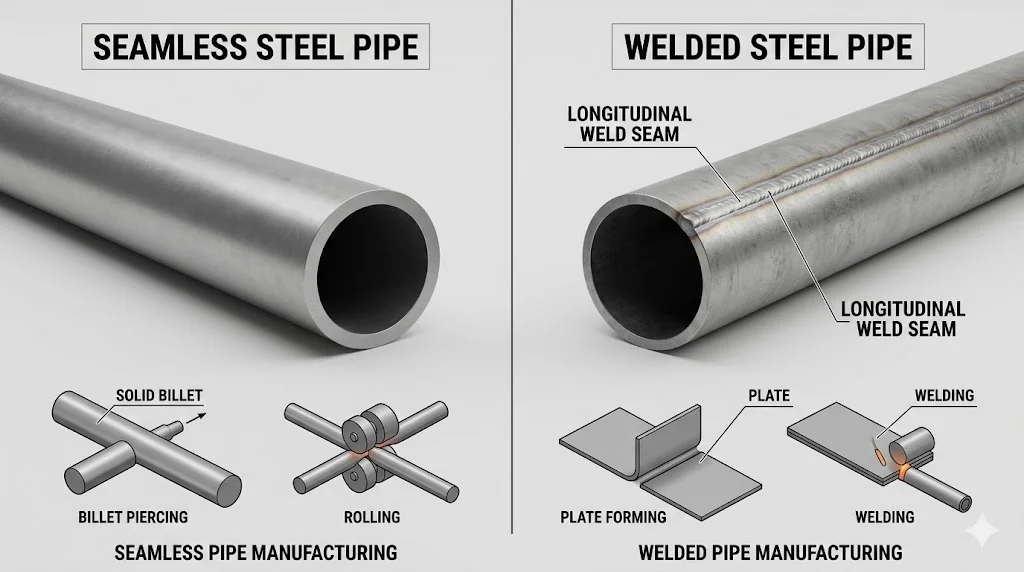

So sánh ống thép đúc vs ống thép hàn: Đâu là sự lựa chọn đúng?

Sự khác biệt về hiệu năng giữa hai loại ống này là rất rõ rệt:

Insight: Không phải lúc nào cũng cần dùng ống đúc. Đối với các công trình dân dụng như giàn giáo, lan can hay đường ống thoát nước thải, ống thép hàn là giải pháp kinh tế hơn. Tuy nhiên, với hệ thống dẫn dầu hay hơi áp suất cao, việc dùng ống hàn là một sự mạo hiểm không đáng có.

Tại sao cần chọn đúng độ dày (SCH) cho ống phi 60?

Chọn đúng SCH không chỉ là vấn đề kỹ thuật mà còn là bài toán về kinh tế và an toàn. Độ dày thành ống ảnh hưởng trực tiếp đến:

1. Áp suất làm việc (Working Pressure): Ống quá mỏng sẽ bị biến dạng hoặc nổ khi áp lực vượt ngưỡng.

2. Độ bền lâu dài: Trong môi trường mài mòn, ống dày hơn sẽ có thời gian sử dụng lâu hơn trước khi thành ống bị bào mòn quá mức.

Sai lầm phổ biến: Nhiều đơn vị chọn SCH thấp (như SCH 20) cho hệ thống hơi nóng để tiết kiệm ngân sách. Sau một thời gian ngắn, nhiệt độ và áp suất làm thép bị mỏi, dẫn đến tình trạng ống bị "phình" hoặc rò rỉ tại các co nối, gây nguy hiểm trực tiếp cho công nhân vận hành.

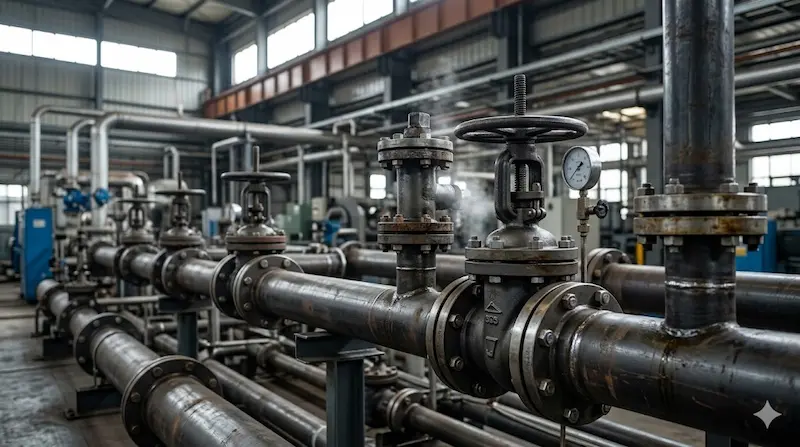

Ứng dụng thực tế của ống thép đúc phi 60

Nhờ khả năng chịu tải vượt trội, ống thép phi 60 hiện diện trong hầu hết các hạ tầng công nghiệp trọng điểm:

• Hệ thống hơi (Steam): Dẫn hơi nóng từ lò hơi đến các thiết bị sấy, thanh trùng trong nhà máy thực phẩm, dệt may.

• Dầu khí & Lọc hóa dầu: Chịu được môi trường hydrocarbon áp suất cao và nhiệt độ khắc nghiệt.

• Hệ thống thủy lực: Dẫn dầu cho các máy ép công suất lớn, nơi áp suất có thể lên đến hàng trăm Bar.

• Nhà máy hóa chất: Khả năng chịu đựng tốt sự ăn mòn từ bên trong (đặc biệt khi chọn mác thép phù hợp).

Sai lầm thường gặp khi chọn mua ống phi 60

1. Nhầm lẫn giữa DN và Phi: Khách hàng thường hỏi "phi 60" nhưng thực tế cần DN50 (60.3mm). Nếu nhầm sang DN60 (phi 73), toàn bộ hệ thống van và phụ kiện sẽ không lắp vừa.

2. Bỏ qua tiêu chuẩn ASTM: Một số loại ống "trôi nổi" không có chứng chỉ ASTM A106/A53 thường không đảm bảo độ tinh khiết của thép, dễ bị giòn gãy.

3. Mua hàng kém chất lượng: Ống thép đúc giả (thực chất là ống hàn được mài mối hàn) rất khó phân biệt bằng mắt thường nhưng sẽ bộc lộ khuyết điểm ngay khi test áp suất.

Checklist chọn mua ống thép phi 60 đúng chuẩn

Trước khi ký đơn đặt hàng, hãy đối chiếu với danh sách dưới đây:

•  Xác định áp lực làm việc tối đa: Để chọn SCH 40 hay SCH 80.

•  Kiểm tra tiêu chuẩn: Yêu cầu rõ mác thép ASTM A106 hay A53.

•  Xác định môi trường: Có cần ống đen hay ống thép đúc mạ kẽm để chống rỉ?

•  Kiểm tra chứng chỉ CO/CQ: Chứng từ chứng minh nguồn gốc và chất lượng từ nhà máy.

•  Đo đạc thực tế: Dùng thước kẹp kiểm tra đường kính ngoài (phải đạt ~60.3mm) và độ dày thành ống.

Lưu ý khi lắp đặt: Khi hàn nối ống đúc, cần thợ hàn có tay nghề cao (chứng chỉ hàn 3G/6G) để đảm bảo mối nối giữa các đoạn ống có độ bền tương đương với thân ống. Luôn thực hiện thử áp suất (Hydro-test) ít nhất 1.5 lần áp suất làm việc trước khi đưa hệ thống vào vận hành chính thức.

Giải đáp các câu hỏi thường gặp (FAQ)

1. Ống thép đúc phi 60 tương đương với DN bao nhiêu?

Trong kỹ thuật, phi 60.3mm tương đương với DN50 hoặc 2 inch.

2. Ống thép đúc phi 60 có bị rỉ sét không?

Có. Nếu là ống thép carbon đen, nó vẫn bị rỉ sét do oxy hóa. Tuy nhiên, trong các hệ thống dẫn dầu, dầu sẽ bảo vệ bề mặt trong. Với hệ thống dẫn nước, nên sử dụng ống thép đúc mạ kẽm.

3. Tại sao ống SCH 80 lại đắt hơn SCH 40?

Vì SCH 80 dày hơn, sử dụng nhiều nguyên liệu thép hơn trên mỗi mét dài và có khả năng chịu áp suất cao hơn đáng kể.

4. Tuổi thọ của ống thép đúc phi 60 là bao lâu?

Trong điều kiện vận hành đúng thông số kỹ thuật, ống có thể bền vững từ 10 đến 20 năm hoặc lâu hơn tùy vào tính chất lưu chất.

5. Có thể dùng ống đúc dẫn nước sinh hoạt không?

Có thể, nhưng thường không cần thiết vì chi phí cao. Ống hàn mạ kẽm hoặc ống nhựa chịu nhiệt là giải pháp phổ biến và kinh tế hơn cho nước sinh hoạt.

Kết luận

Ống thép đúc 60 là linh hồn của các hệ thống chịu áp lực cao. Việc đầu tư đúng loại ống đúc chuẩn ASTM và độ dày SCH phù hợp không chỉ giúp công trình bền bỉ theo thời gian mà còn là tấm lá chắn bảo vệ an toàn cho toàn bộ hệ thống. Đừng để những sai sót nhỏ về thông số kỹ thuật dẫn đến những rủi ro lớn về vận hành Ống thép đúc phi 60.
