Flange ASTM A105 là gì? Giải pháp tối ưu cho hệ thống áp lực cao

Hãy tưởng tượng hệ thống đường ống của bạn đang vận hành ở công suất tối đa thì bất ngờ xảy ra sự cố rò rỉ tại vị trí kết nối. Nguyên nhân không phải do kỹ thuật lắp đặt, mà xuất phát từ việc lựa chọn sai vật liệu mặt bích (flange). Áp suất quá lớn hoặc nhiệt độ biến thiên khiến vật liệu bị biến dạng, dẫn đến hỏng hóc dây chuyền và tiêu tốn hàng tỷ đồng chi phí sửa chữa.

Thực tế, nhiều kỹ sư và nhà thu mua vẫn còn nhầm lẫn giữa các loại mặt bích thép carbon. Đặc biệt là câu hỏi: Flange ASTM A105 thực sự dùng trong trường hợp nào là tốt nhất? Dù đây là lựa chọn phổ biến hàng đầu trong công nghiệp, nhưng nếu không hiểu rõ bản chất, bạn rất dễ mắc sai lầm khi ứng dụng vào môi trường không phù hợp. Bài viết này sẽ phân tích chuyên sâu về tiêu chuẩn A105 để giúp bạn có cái nhìn chuẩn xác nhất.

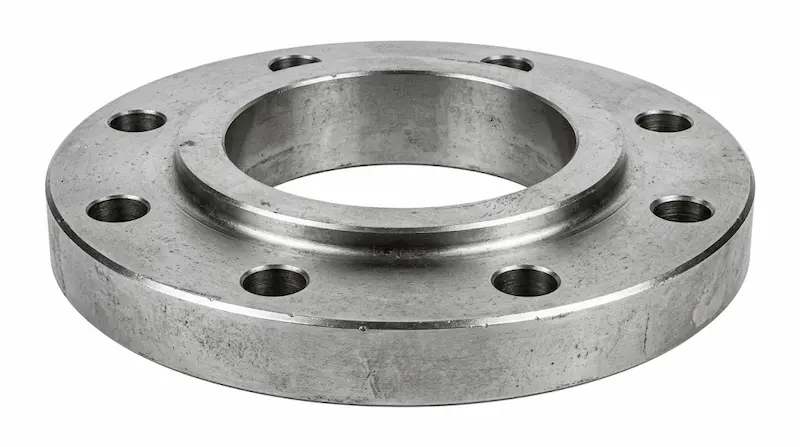

Flange ASTM A105 là gì?

Trong ngành công nghiệp đường ống, Flange ASTM A105 được định nghĩa là loại mặt bích được chế tạo từ thép carbon rèn (forged carbon steel). Đây là tiêu chuẩn kỹ thuật do Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ (ASTM) thiết lập dành riêng cho các phụ kiện đường ống thép carbon trong các hệ thống áp lực ở nhiệt độ môi trường và nhiệt độ cao.

Khác với các loại mặt bích thép đúc thông thường, mặt bích chuẩn A105 trải qua quá trình rèn nhiệt, giúp cấu trúc tinh thể thép trở nên dày đặc và đồng nhất hơn. Điều này giúp sản phẩm chịu được áp suất cực cao và các tác động cơ học mạnh. Thông thường, loại mặt bích này được ưu tiên sử dụng trong các hệ thống yêu cầu độ bền kéo cao và hoạt động ổn định trong khoảng nhiệt độ từ bình thường đến trung bình.

Bản chất vật liệu và đặc tính kỹ thuật của ASTM A105

Để hiểu tại sao loại vật liệu này lại chiếm ưu thế, chúng ta cần nhìn vào thành phần hóa học và tính chất cơ học của nó. ASTM A105 chủ yếu bao gồm sắt phối hợp với các nguyên tố như Carbon (tối đa 0.35%), Mangan (0.60–1.05%), Silicon (0.10–0.35%), cùng một lượng nhỏ đồng, niken, crom.

Hàm lượng Carbon và Mangan được cân bằng tinh vi để đảm bảo độ bền kéo đạt tối thiểu 485 MPa và giới hạn chảy 250 MPa. Chính cấu trúc thép rèn giúp loại bỏ các lỗ rỗng hay vết nứt li ti thường gặp ở thép đúc, mang lại khả năng chịu áp lực vượt trội.

Tuy nhiên, có một điểm yếu chí mạng mà người dùng cần lưu ý: ASTM A105 không phù hợp cho môi trường nhiệt độ thấp. Do bản chất là thép carbon, vật liệu này sẽ trở nên giòn và dễ nứt gãy (hiện tượng giòn lạnh) khi nhiệt độ xuống quá thấp. Nếu hệ thống của bạn hoạt động trong môi trường đông lạnh, việc sử dụng A105 là một sai lầm kỹ thuật nghiêm trọng. Thay vào đó, người ta thường chuyển sang dùng ASTM A350 LF2 để đảm bảo an toàn.

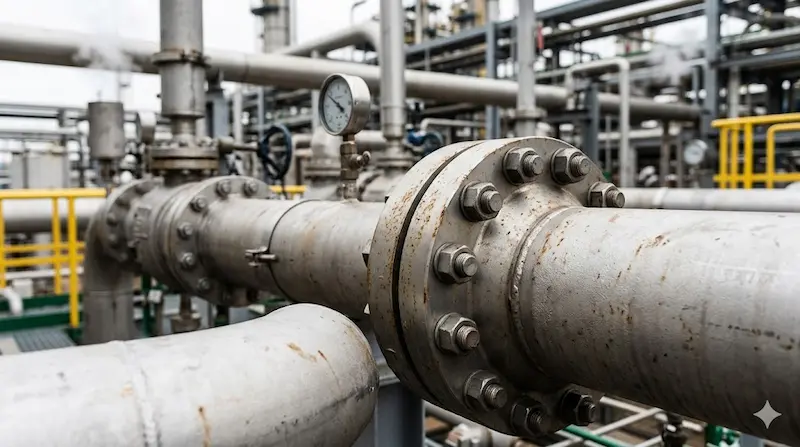

Phân loại Flange ASTM A105 phổ biến

Mặt bích tiêu chuẩn A105 không chỉ đa dạng về kích thước mà còn có nhiều kiểu dáng thiết kế để phù hợp với từng mục đích kết nối cụ thể:

• Weld Neck Flange (WN): Có cổ dài để hàn trực tiếp vào ống. Loại này có khả năng phân phối ứng suất tốt nhất, cực kỳ phù hợp cho các hệ thống có áp lực rất cao hoặc chịu tải trọng rung động.

• Slip On Flange (SO): Mặt bích trượt qua đầu ống và hàn cả bên trong lẫn bên ngoài. Ưu điểm là dễ lắp đặt và chi phí thấp hơn WN, nhưng khả năng chịu lực yếu hơn đáng kể.

• Blind Flange (BL): Mặt bích mù, dùng để bịt đầu đường ống hoặc các cửa vệ sinh. Đây là loại chịu ứng suất lớn nhất do phải hứng trọn áp lực từ dòng chảy lên bề mặt phẳng.

• Socket Weld Flange (SW): Dùng cho các đường ống có kích thước nhỏ, áp suất cao. Ống được đưa vào hốc của mặt bích rồi mới hàn, giúp lòng ống thông thoáng hơn.

• Threaded Flange (TH): Mặt bích ren, kết nối không cần hàn. Đây là lựa chọn tối ưu cho các khu vực dễ cháy nổ hoặc các hệ thống áp suất thấp, đường kính nhỏ.

Thông số kỹ thuật và tiêu chuẩn kết nối

Việc lựa chọn flange ASTM A105 phải dựa trên các tiêu chuẩn kỹ thuật nghiêm ngặt của quốc tế, phổ biến nhất là ASME B16.5 (cho kích thước đến DN600) và ASME B16.47 (cho kích thước lớn hơn).

Các thông số quan trọng bạn cần nắm vững bao gồm:

1. Pressure Class: Đây là cấp áp suất, bao gồm các mức: 150, 300, 600, 900, 1500 và 2500. Số Class càng cao, mặt bích càng dày và khả năng chịu tải càng lớn.

2. Kích thước danh định: Từ DN15 cho các đường ống nhỏ đến DN600 hoặc hơn cho các hệ thống truyền dẫn lớn.

3. Dải nhiệt độ làm việc: Lý tưởng nhất trong khoảng từ -29°C đến 425°C. Vượt quá ngưỡng này, vật liệu sẽ bị giảm đáng kể khả năng chịu tải hoặc bị oxy hóa mạnh.

So sánh ASTM A105 với các vật liệu thay thế

Để tránh những sai sót gây tốn kém, hãy tham khảo bảng so sánh dưới đây giữa A105 và các vật liệu phổ biến khác:

Insight chuyên gia: Một sai lầm phổ biến là sử dụng A105 cho môi trường nước biển hoặc hóa chất vì nghĩ rằng "thép rèn sẽ bền". Thực tế, A105 rất nhanh bị rỉ sét và ăn mòn nếu không được sơn phủ bảo vệ. Trong trường hợp này, việc đầu tư vào thép không gỉ (Inox) tuy đắt hơn lúc đầu nhưng lại tiết kiệm chi phí bảo trì dài hạn.

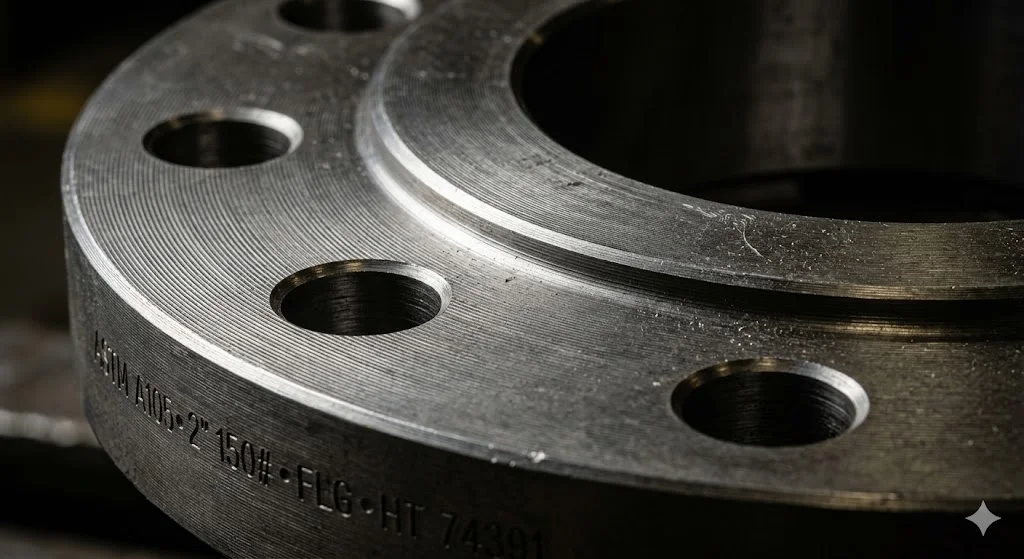

Ứng dụng thực tế của mặt bích ASTM A105

Nhờ sự cân bằng giữa chi phí và hiệu năng, flange ASTM A105 trở thành xương sống của nhiều ngành công nghiệp nặng:

• Ngành dầu khí & Khí đốt: Dùng trong các trạm chiết rót, hệ thống dẫn dầu thô nơi áp suất cực kỳ lớn nhưng nhiệt độ không quá khắc nghiệt.

• Nhiệt điện: Các đường ống dẫn hơi nước áp suất cao thường xuyên sử dụng loại mặt bích này.

• Công nghiệp hóa chất: Ứng dụng trong các khâu vận chuyển chất lỏng không có tính ăn mòn cao.

• Xử lý nước công nghiệp: Các hệ thống phòng cháy chữa cháy hoặc cấp thoát nước quy mô lớn.

Lưu ý rằng, điều kiện tiên quyết để chọn A105 là hệ thống phải yêu cầu áp lực cao nhưng không đòi hỏi khả năng chống ăn mòn hóa học đặc biệt.

Những sai lầm thường gặp và cách phòng tránh

Trong quá trình tư vấn và cung cấp vật tư, chúng tôi nhận thấy khách hàng thường mắc phải 2 lỗi lớn:

1. Dùng trong môi trường nhiệt độ âm: Như đã phân tích, thép carbon A105 sẽ bị giòn. Việc lắp đặt chúng trong các hệ thống khí hóa lỏng hoặc khu vực có nhiệt độ dưới -29°C là cực kỳ nguy hiểm.

2. Bỏ qua lớp sơn phủ: A105 dễ bị oxy hóa bởi độ ẩm không khí. Nếu dùng ngoài trời hoặc môi trường ẩm ướt mà không có lớp sơn phủ epoxy hoặc mạ kẽm, mặt bích sẽ sớm bị rỗ bề mặt, làm hỏng lớp gioăng làm kín.

3. Sai Pressure Class: Việc lắp mặt bích Class 150 vào hệ thống yêu cầu Class 300 chỉ để tiết kiệm chi phí sẽ dẫn đến hiện tượng bục kết nối ngay khi vận hành thử nghiệm.

Checklist lựa chọn Flange ASTM A105 đúng chuẩn

Trước khi đặt mua hoặc thiết kế, hãy đi qua danh sách kiểm tra sau để đảm bảo tính an toàn cho hệ thống:

• Xác định áp lực: Áp suất làm việc tối đa là bao nhiêu? (Tương ứng với Class 150, 300 hay 600...?)

• Nhiệt độ vận hành: Nhiệt độ có ổn định trong khoảng -29°C đến 425°C không?

• Môi trường: Có yếu tố ăn mòn hóa học hay nước biển không? (Nếu có, hãy cân nhắc Inox hoặc mạ kẽm nhúng nóng).

• Kiểu kết nối: Dùng Weld Neck cho an toàn tuyệt đối hay Slip On để tiết kiệm không gian?

• Chứng từ: Luôn yêu cầu chứng chỉ CO (Xuất xứ) và CQ (Chất lượng), đặc biệt là kết quả thí nghiệm thành phần vật liệu để đảm bảo đúng chuẩn ASTM A105.

Lưu ý bảo trì: Sau khi lắp đặt, cần thực hiện sơn phủ chống gỉ định kỳ và kiểm tra độ siết của bu lông (bolt/nut) để tránh rò rỉ do rung động cơ học.

Câu hỏi thường gặp (FAQ)

1. Flange ASTM A105 có dùng cho nhiệt độ thấp không?

Không. Đối với các ứng dụng có nhiệt độ dưới -29°C, bạn nên chuyển sang sử dụng tiêu chuẩn ASTM A350 LF2 để đảm bảo độ dẻo dai.

2. ASTM A105 có phải là Inox không?

Hoàn toàn không. Đây là thép carbon. Nếu bạn cần chống rỉ sét tự nhiên, hãy chọn ASTM A182 (F304 hoặc F316).

3. Mặt bích A105 chịu được áp lực tối đa bao nhiêu?

Khả năng chịu áp phụ thuộc vào Class. Ví dụ, ở nhiệt độ phòng, Class 150 chịu khoảng 20 bar, trong khi Class 2500 có thể chịu được hơn 400 bar.

4. Có thể dùng mặt bích A105 ngoài trời không?

Có thể, nhưng bắt buộc phải có lớp bảo vệ như sơn dầu, sơn epoxy hoặc mạ kẽm để tránh bị ăn mòn bởi môi trường.

5. Tại sao nên chọn thép rèn A105 thay vì thép đúc?

Thép rèn có cấu trúc tinh thể chặt chẽ hơn, không có lỗ khí, giúp khả năng chịu áp lực và độ bền mỏi tốt hơn nhiều so với thép đúc.

Kết luận

Flange ASTM A105 là một giải pháp kinh tế và kỹ thuật xuất sắc cho các hệ thống đường ống áp lực cao trong điều kiện nhiệt độ bình thường. Tuy nhiên, sức mạnh của nó chỉ được phát huy tối đa khi bạn sử dụng đúng Class và đúng môi trường làm việc. Đừng để một sai lầm nhỏ trong khâu chọn vật liệu làm ảnh hưởng đến an toàn của toàn bộ công trình.
