Disco Check Valve Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Của Van 1 Chiều Đĩa

Trong các hệ thống đường ống công nghiệp phức tạp từ cấp nước dân dụng, điều hòa không khí (HVAC) đến các nhà máy sản xuất hóa chất và xử lý nước thải, hiện tượng dòng lưu chất chảy ngược (backflow) luôn là một "kẻ thù" thầm lặng. Khi dòng chảy đảo chiều đột ngột, nó có thể gây ra những rung chấn dữ dội, làm hỏng cánh bơm, rò rỉ khớp nối và đe dọa đến sự an toàn của toàn bộ hệ thống vận hành. Để giải quyết triệt để vấn đề này, các kỹ sư thường tin dùng Disco Check Valve – hay còn gọi là van 1 chiều đĩa. Với thiết kế tinh gọn, khả năng đóng mở cực nhanh và độ kín khít tuyệt đối, dòng van này đã trở thành lựa chọn tiêu chuẩn trong nhiều công trình hiện đại. Tuy nhiên, để tối ưu hóa hiệu quả, việc hiểu rõ bản chất, nguyên lý và tiêu chuẩn lựa chọn loại van này là cực kỳ cần thiết. Bài viết này sẽ giúp bạn làm chủ mọi kiến thức về van 1 chiều đĩa – từ cấu tạo chi tiết đến cách ứng dụng chuẩn xác vào hệ thống thực tế.

Van 1 chiều đĩa là gì?

Disco check valve (thường được gọi là van 1 chiều đĩa) là loại van công nghiệp chuyên dụng được thiết kế với cơ cấu đĩa van tròn kết hợp cùng lò xo nén để kiểm soát hướng đi của lưu chất. Thuật ngữ "Disco" trong tiếng Latinh hoặc một số ngôn ngữ châu Âu mang nghĩa là "đĩa", kết hợp với "check valve" (van kiểm tra hướng), tạo nên tên gọi van 1 chiều đĩa.

Khác với các dòng van 1 chiều truyền thống, van 1 chiều đĩa hoạt động dựa trên sự tương tác giữa áp lực dòng chảy và lực đàn hồi của lò xo. Khi lưu chất di chuyển theo hướng định sẵn, đĩa van sẽ bị đẩy mở ra. Ngược lại, khi dòng chảy có xu hướng dừng hoặc đảo chiều, lực nén từ lò xo sẽ tác động tức thì, đẩy đĩa van quay về vị trí đóng kín.

Các thành phần chính của van 1 chiều đĩa bao gồm:

• Thân van: Thường được thiết kế dạng đĩa mỏng (Wafer) để kẹp giữa hai mặt bích đường ống.

• Đĩa van: Bộ phận trung tâm hình tròn, chịu trách nhiệm ngăn chặn dòng chảy.

• Lò xo: Thành phần quan trọng nhất, quyết định tốc độ đóng van.

• Trục dẫn hướng: Đảm bảo đĩa van di chuyển theo trục thẳng, không bị lệch.

• Gioăng làm kín: Tạo độ kín khít giữa đĩa van và thân van, ngăn rò rỉ.

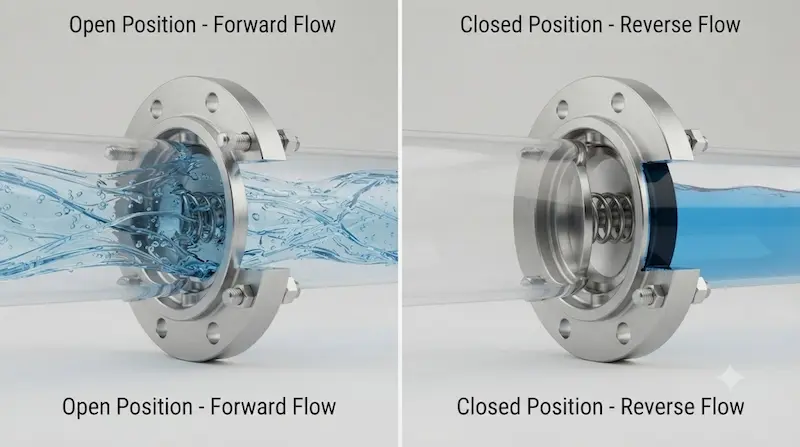

Nguyên lý hoạt động của Disco Check Valve

Nguyên lý của van 1 chiều đĩa dựa trên sự chênh lệch áp suất tự động, giúp van vận hành mà không cần bất kỳ tác động lực hay nguồn điện nào từ bên ngoài.

• Khi dòng chảy đi đúng hướng: Dưới tác động của áp lực máy bơm hoặc áp suất nguồn, lưu chất tạo ra lực đẩy lên đĩa van. Lực này thắng được lực đàn hồi của lò xo, đẩy đĩa van dịch chuyển dọc theo trục dẫn hướng, mở ra khoảng trống cho lưu chất lưu thông.

• Khi dòng chảy dừng hoặc đảo chiều: Ngay khi máy bơm ngắt hoặc dòng chảy mất áp, lò xo sẽ bung ra, tạo lực đẩy đưa đĩa van trở về vị trí làm kín ban đầu. Nhờ lực nén từ lò xo, van đóng lại gần như ngay lập tức.

Tại sao van đóng nhanh? Chính nhờ lực lò xo chủ động mà van 1 chiều đĩa đóng kín trước khi khối lượng lưu chất kịp dội ngược lại phía nguồn. Điều này giúp giảm thiểu tối đa hiện tượng "búa nước" (water hammer) – nguyên nhân hàng đầu gây vỡ ống và hỏng hóc thiết bị, làm cho dòng van này trở thành lựa chọn ưu tiên cho các hệ thống đòi hỏi độ an toàn cao.

Cấu tạo chi tiết của van 1 chiều đĩa

Để đảm bảo hiệu suất vận hành ổn định trong thời gian dài, cấu tạo của van 1 chiều đĩa được tối ưu hóa qua từng bộ phận:

1. Thân van: Là khung xương bảo vệ các bộ phận bên trong. Tùy theo môi trường, thân van thường được chế tạo từ gang, thép carbon hoặc inox (SUS304, SUS316). Thiết kế dạng Wafer giúp van tiết kiệm diện tích lắp đặt đáng kể.

2. Đĩa van: Đây là bộ phận chịu áp lực chính. Đĩa van đòi hỏi độ cứng cao, chống ăn mòn và bề mặt nhẵn mịn để đảm bảo tiếp xúc hoàn hảo với gioăng.

3. Lò xo: Bộ phận "linh hồn" giúp tạo phản xạ đóng nhanh. Lò xo thường làm từ thép không gỉ cường độ cao, chịu được tần suất đóng mở liên tục mà không bị biến dạng hay mất lực đàn hồi.

Việc kết hợp đồng bộ các vật liệu này giúp van 1 chiều đĩa hoạt động bền bỉ, dù là trong môi trường nước sạch, nước thải hay hóa chất có tính ăn mòn nhẹ.

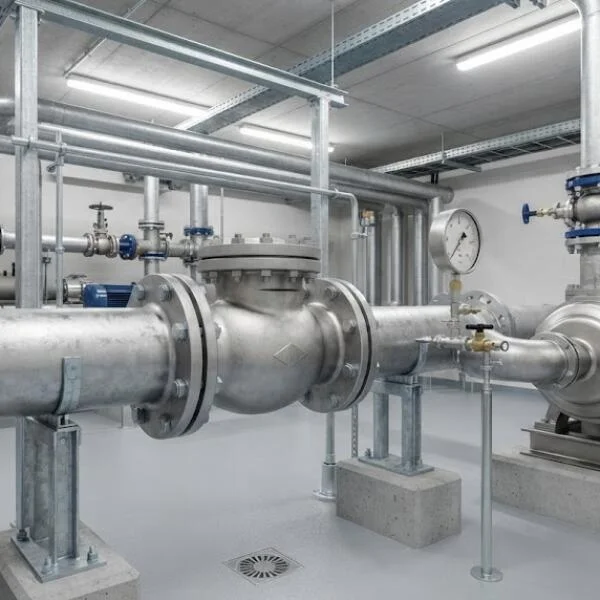

Các loại van 1 chiều đĩa phổ biến

Trên thị trường hiện nay, có 3 phân loại chính dựa trên vật liệu và cấu trúc lắp đặt:

• Van 1 chiều đĩalve dạng Wafer: Thiết kế siêu mỏng để lắp kẹp giữa hai mặt bích đường ống. Đây là lựa chọn số 1 cho các hệ thống cần tiết kiệm diện tích và tối ưu chi phí.

• Van 1 chiều đĩa Inox: Đây là dòng van cao cấp, có khả năng kháng axit, kháng hóa chất tuyệt vời. Chúng là lựa chọn tối ưu cho ngành công nghiệp thực phẩm, dược phẩm và xử lý hóa chất sạch.

• Van 1 chiều đĩa Gang: Mang lại hiệu quả kinh tế cao, giá thành hợp lý. Loại này thường được sử dụng phổ biến trong hệ thống cấp thoát nước, PCCC và các tòa nhà cao tầng.

Thông số kỹ thuật của van 1 chiều đĩa rất đa dạng, từ kích thước DN15 đến DN300 (hoặc lớn hơn), với dải áp suất từ PN10 đến PN25. Việc chọn đúng áp suất làm việc là cực kỳ quan trọng; nếu hệ thống vượt quá giới hạn thiết kế, gioăng sẽ nhanh chóng bị hỏng, dẫn đến rò rỉ và giảm tuổi thọ toàn bộ thiết bị.

So sánh van 1 chiều đĩa với các loại van 1 chiều khác

Khi so sánh với các dòng van 1 chiều truyền thống như van lá lật (Swing Check Valve) hay van bi (Ball Check Valve), van 1 chiều đĩa cho thấy những ưu thế rõ rệt:

Chính vì thiết kế nhỏ gọn và khả năng phản ứng nhanh, van 1 chiều đĩa thường được chỉ định lắp đặt ở những vị trí có không gian hạn chế hoặc những hệ thống có tốc độ dòng chảy thay đổi liên tục.

Ứng dụng thực tế

Nhờ tính linh hoạt, van 1 chiều đĩa xuất hiện dày đặc trong các hệ thống công nghiệp:

• Hệ thống cấp nước: Bảo vệ máy bơm ly tâm khỏi hư hỏng khi dừng đột ngột và duy trì cột áp ổn định trong đường ống tòa nhà.

• Hệ thống HVAC: Đóng vai trò quan trọng trong các máy làm lạnh Chiller và hệ thống bơm tuần hoàn nước lạnh.

• Hệ thống PCCC: Ngăn dòng nước hồi từ hệ thống chữa cháy về bể chứa, bảo vệ bơm chữa cháy trong tình huống khẩn cấp.

• Công nghiệp sản xuất: Dẫn hóa chất, thực phẩm sạch, nơi mà độ kín khít và vật liệu inox là yếu tố bắt buộc.

Tuy nhiên, cần tránh những sai lầm như: lắp ngược chiều dòng chảy (dẫn đến chặn đứng lưu lượng), chọn sai vật liệu (dùng gang cho môi trường axit) hoặc quên vệ sinh đường ống (làm kẹt đĩa van bởi mạt kim loại). Những lỗi này tuy nhỏ nhưng có thể làm hỏng toàn bộ hệ thống.

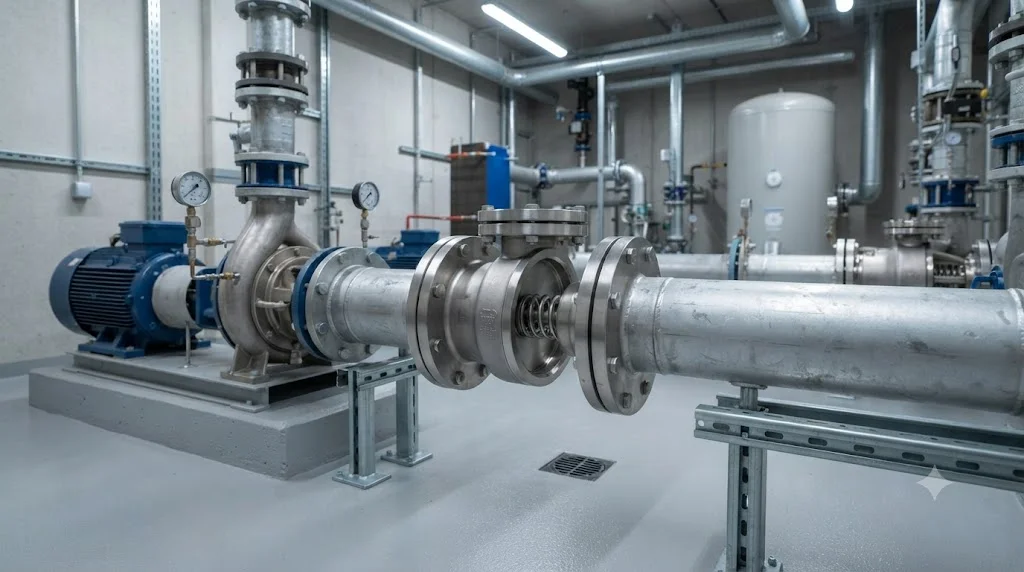

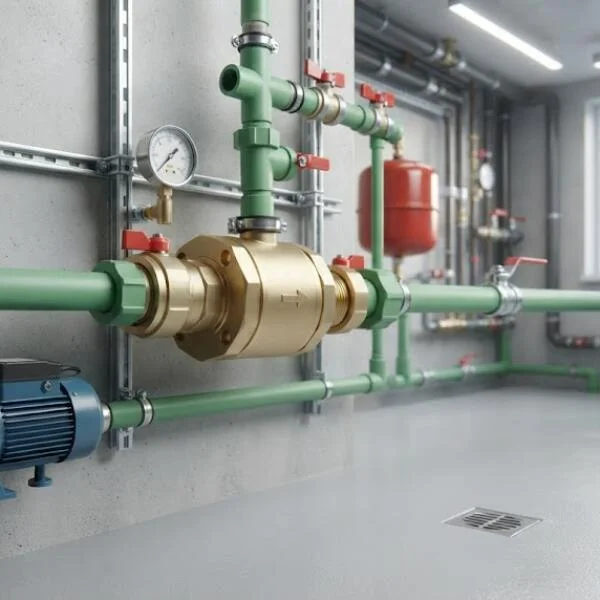

Hướng dẫn lựa chọn và lắp đặt

Để hệ thống vận hành bền bỉ, khi chọn mua và lắp đặt van 1 chiều đĩa, hãy tuân thủ Checklist sau:

• Xác định kích thước: Phải đồng bộ với đường kính danh nghĩa của ống.

• Môi trường: Chọn vật liệu Inox cho hóa chất/thực phẩm, Gang cho nước sạch.

• Hướng lắp: Luôn kiểm tra kỹ chiều mũi tên đúc nổi trên thân van.

• Làm sạch: Vệ sinh đường ống trước khi kẹp van vào mặt bích.

• Bảo trì: Kiểm tra gioăng định kỳ 6-12 tháng/lần.

Việc lắp đặt đúng tiêu chuẩn không chỉ giúp van hoạt động êm ái mà còn kéo dài tuổi thọ lên tới hàng chục năm.

Câu hỏi thường gặp (FAQ)

1. Disco Check Valve là gì?

Đây là dòng van 1 chiều đĩa nhỏ gọn, sử dụng lò xo để đóng mở nhanh, chuyên dùng ngăn chảy ngược cho đường ống công nghiệp.

2. Van 1 chiều đĩa lắp ngang hay đứng được?

Có, van 1 chiều đĩa có thể lắp linh hoạt ở vị trí ngang hoặc đứng (dòng chảy từ dưới lên) tùy vào thiết kế hệ thống.

3. Sự khác biệt lớn nhất so với van lá lật là gì?

Sự khác biệt nằm ở tốc độ đóng (van đĩa nhanh hơn nhờ lò xo) và không gian lắp đặt (van đĩa nhỏ gọn hơn nhiều).

4. Khi nào nên sử dụng van 1 chiều đĩa?

Nên dùng khi hệ thống cần chống va đập thủy lực, không gian lắp đặt hẹp và yêu cầu độ kín khít cao.

Kết luận

Disco Check Valve thực sự là một giải pháp kỹ thuật tối ưu, mang lại sự an toàn và hiệu suất vượt trội cho các hệ thống đường ống lớn nhỏ. Với thiết kế nhỏ gọn, khả năng phản hồi tức thì và sự bền bỉ của vật liệu, van 1 chiều đĩa không chỉ giải quyết triệt để vấn đề chảy ngược mà còn góp phần bảo vệ toàn bộ hệ thống máy bơm và đường ống khỏi những hư hỏng tốn kém. Việc nắm vững các thông số kỹ thuật và phương pháp lắp đặt chính xác sẽ giúp bạn đưa ra những quyết định đầu tư thông minh, đảm bảo sự vận hành ổn định và tiết kiệm chi phí bảo trì dài hạn.
